如何制作一个智能定时器

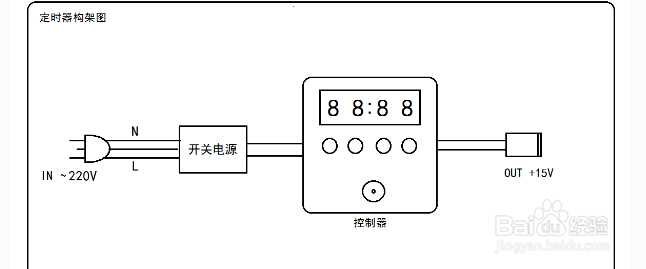

1、原理根据下面的原理图示可以知道：定时器输入为220V交流电源，输入电源经过开关电源之后来到定时控制器，使用的是4位的0.56英寸数码管作为时间伍啪怪顼显示，4个独立按键作为倒计时时间的设定启动停止等相关操作，蜂鸣器在时间到达时发出提醒声音，最后输出电压为+15V直流电源。

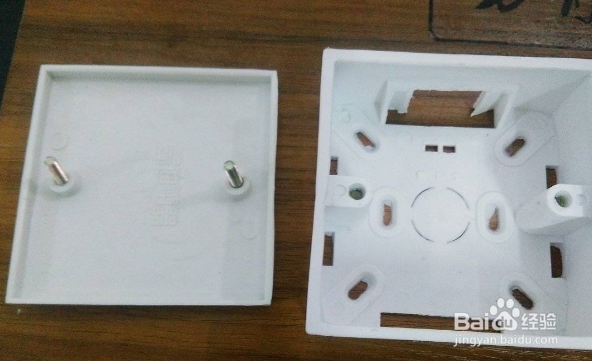

2、首先要准备好定时器主要的制作材料，图中分别是开关电源、控制板、输入输出插头以及万用板。同时还要准备一个大小合适的塑料外壳，这里使用插座的空白面板和底座，主要是这个材料方便易得：

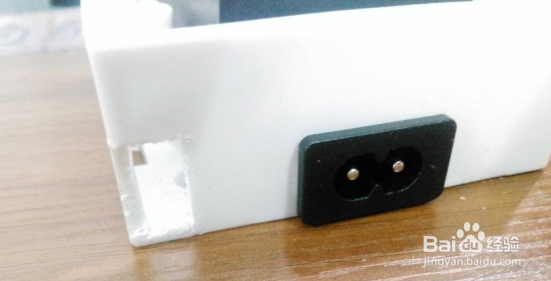

3、将8字型的电源插座安装在塑料盒子原来的空槽，大小刚好合适同时在前面板的左下角开粪鋈蕞捅孔，用于安装USB插座作为电源输出接口：

4、调整开关电源的安装位置：

5、将USB母座焊接到万用板上，同时焊接正负极的连接导线，切割适合的大小，便于安装即可：

6、安装USB母座，调整好对应位置，热熔胶固定好整个小模块：

7、已固定好的USB插座，之后加上热熔胶填充空余的槽位，将各个模块焊接连接起来，焊接好之后测试位置刚刚合适，大小正好：

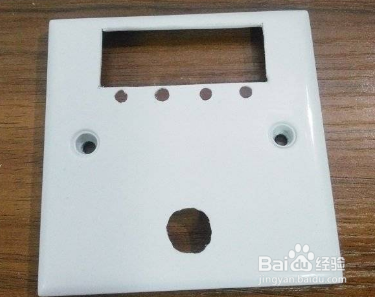

8、上面板根据对应元器件的位置开孔，先开数码管的孔位，接下来继续将按键和蜂鸣器位置的孔位开出来：

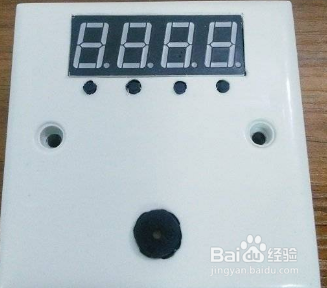

9、合上上面板，整体制作初步完成：

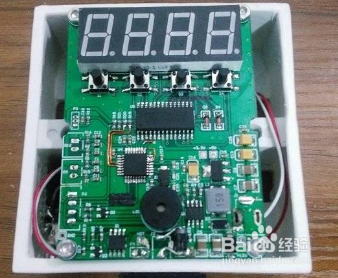

10、通电测试效果完美，最后打上螺丝就可以使用了，至此制作结束。同时附上操作按键标识以及输入输出插头旁边贴上标识：

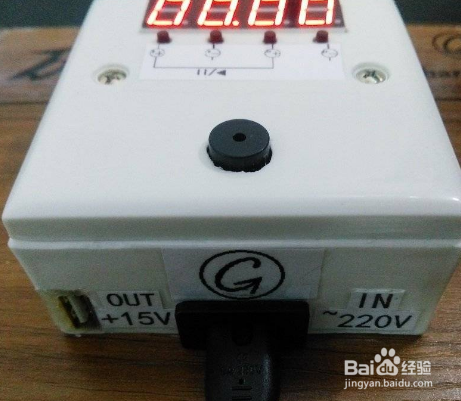

11、成品欣赏已经完成的效果，上电状态，整体看起来非常简洁大方有质感：

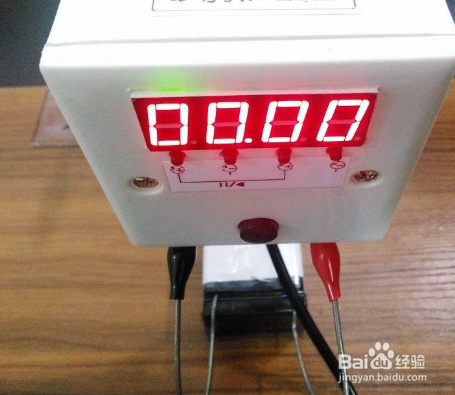

12、输入接交流220V电源，输出接上之前制作的曝光灯就可以直接使用了，启动倒计时，曝光灯点亮：

13、倒计时时间到，输出电压关断，曝光灯熄灭，同时蜂鸣器发出提示：
