Proe如何创建扭转弹簧

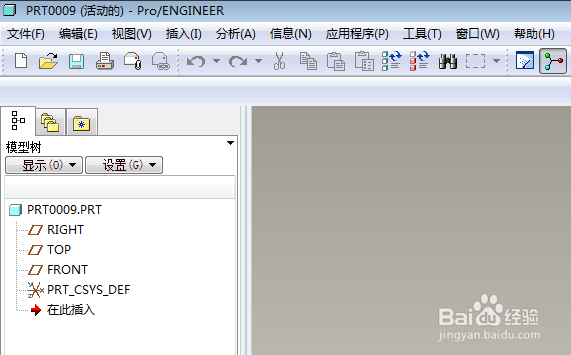

1、如下所示，打开Proe软件，新建一缺省的实体零件。

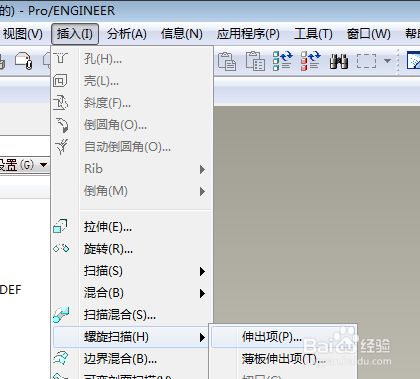

2、如下所示，执行【插入——螺旋扫描——伸出项】。

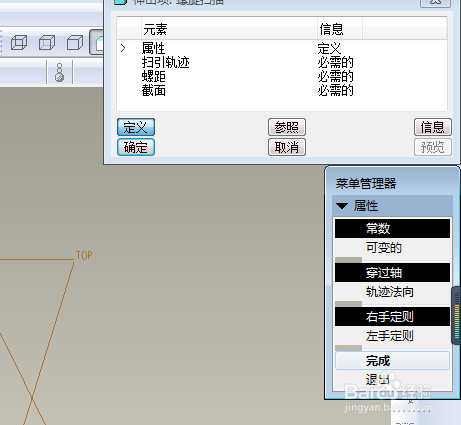

3、如下所示，看着软件右上角弹出的对话框和菜单管理器，这些默认的选项都没问题了，可以点击“完成、”

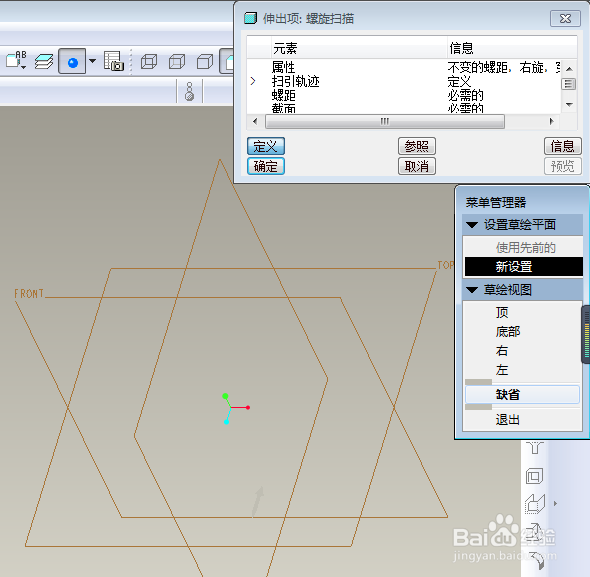

4、如下所示，按照顺序点击：FRONT面——正向——缺省，直接进入草绘。

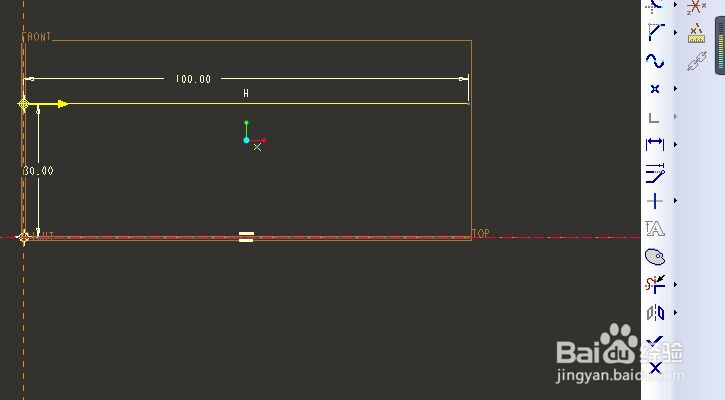

5、如下所示，激活直线命令，画一个水平线段，双击修改长度为100，距离横轴80，激活中心线命令，画一个中心线，与横轴重合，至此，轨迹画好了，点击√，完成并退出草绘

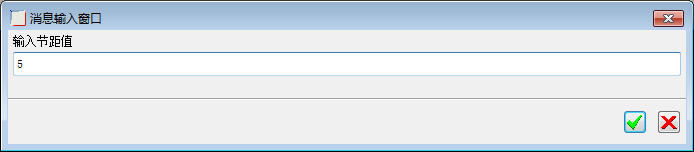

6、如下所示，软件弹出一个“消息输入窗口”，输入节距值5，点击√

7、如下所示，计划圆命令，以直线的端面为圆心画圆，双击修改直径为5，至此，轮廓画好了，点击√，完成并退出草绘。

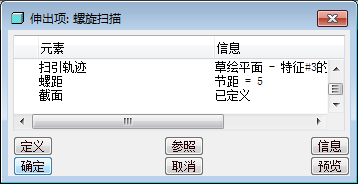

8、如下所示，再看软件右上角的“伸出项：螺旋扫描”，所以的元素都定义好了点击确定。完成并结束螺旋扫描、

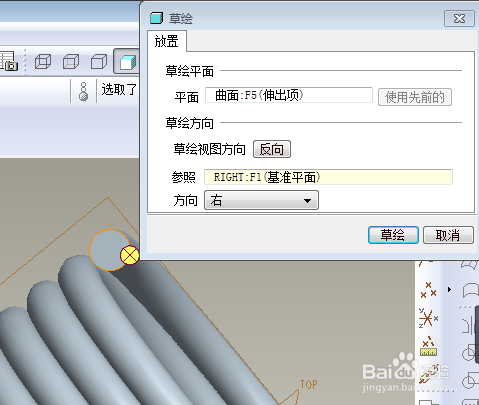

9、如下所示，执行【拉伸——放置——定义——实体平面——草绘】，直接进入草绘环境。

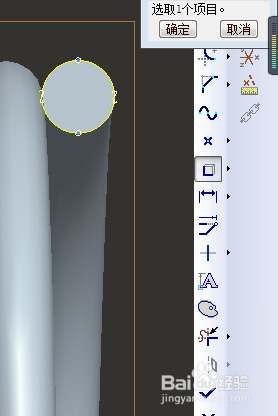

10、如下所示，激活类似投影的命令，将圆形显示出来，点击√。完成并退出草绘。

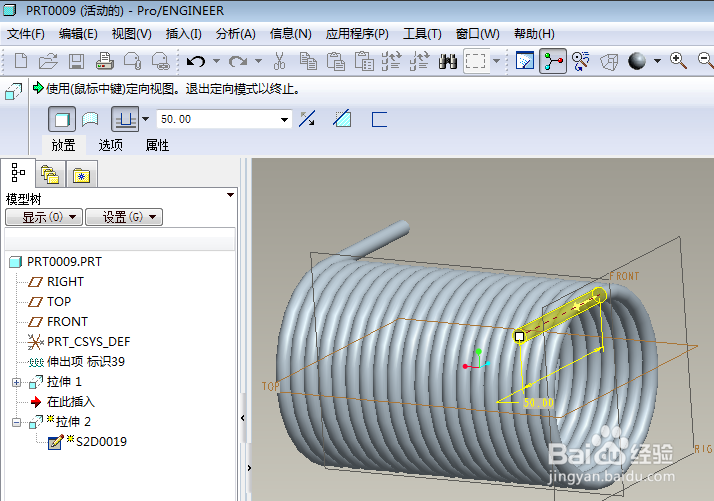

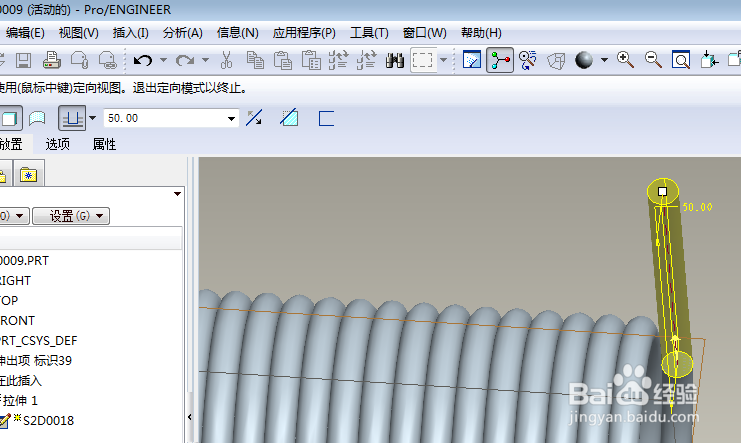

11、如下所示，设置拉伸高度为50，回车。

12、如下所示，冲第10步和第11步操作，创建另一端的圆柱体。

13、如下图所示，隐藏所有的基准，、、、、、、、至此，这个扭转弹簧就创建完成了。
