在CAD中绘制圆锥体的步骤

2025-05-24 17:59:34

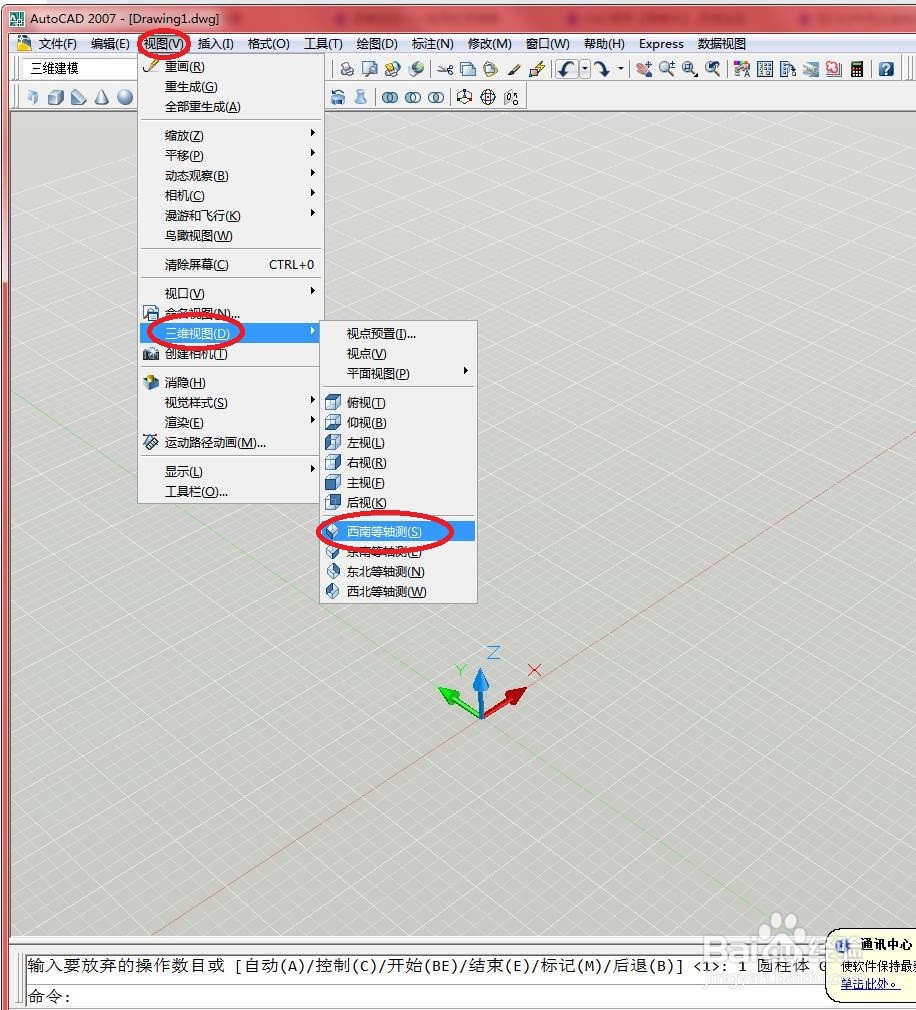

1、选择【视图】/【三维视图】/【西南等轴侧】菜单命令以切换到三维视图。

2、选择【绘图】/【建模】/【圆锥体】菜单命令，如下图所示

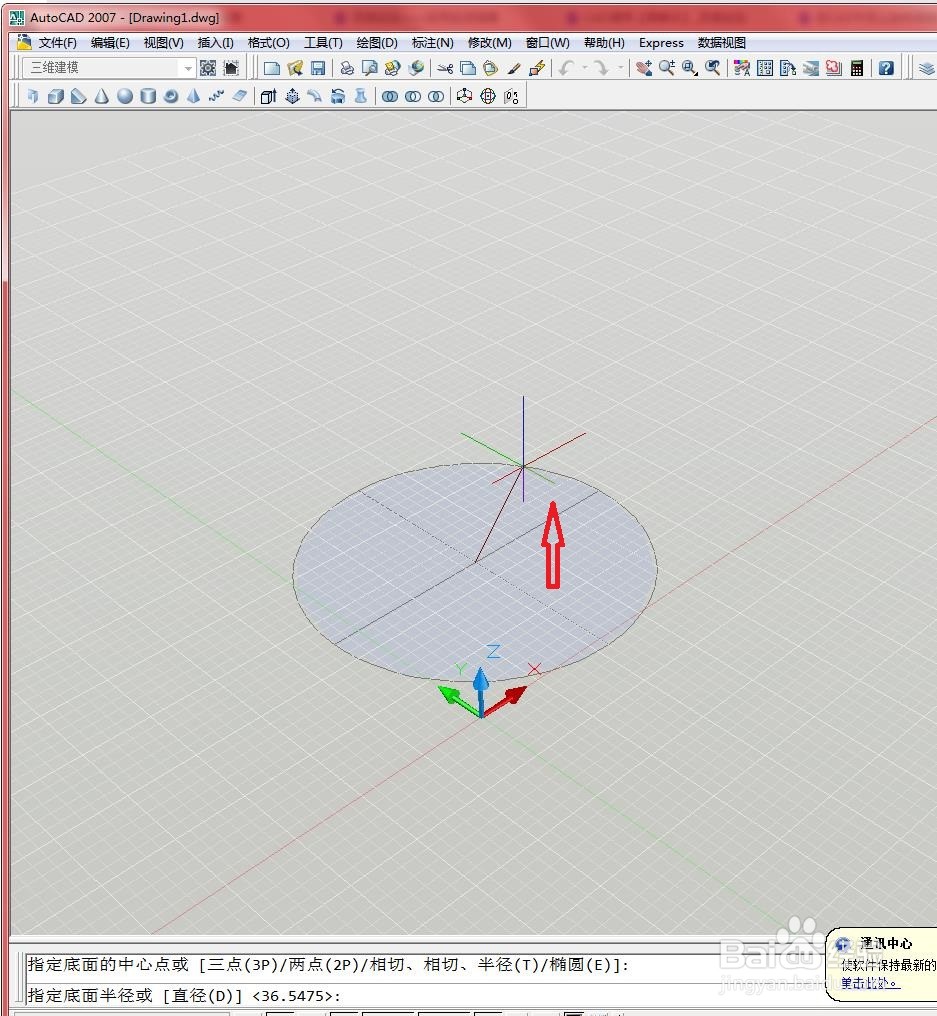

3、在绘图区域中单击指定圆锥体底面的中心点吗，如下图所示

4、在绘图区域中拖动鼠标指定圆锥体的底面半径，如下图所示

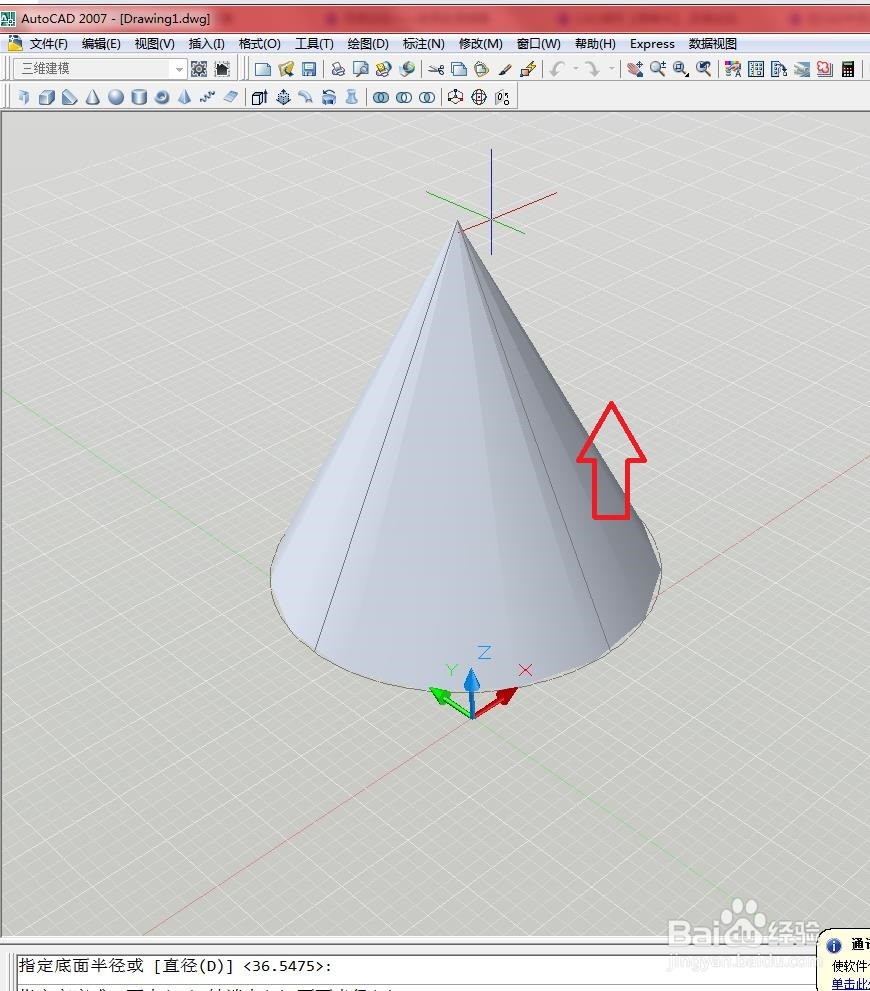

5、在绘图区域中拖动鼠标指定圆锥体的高度，如下图所示

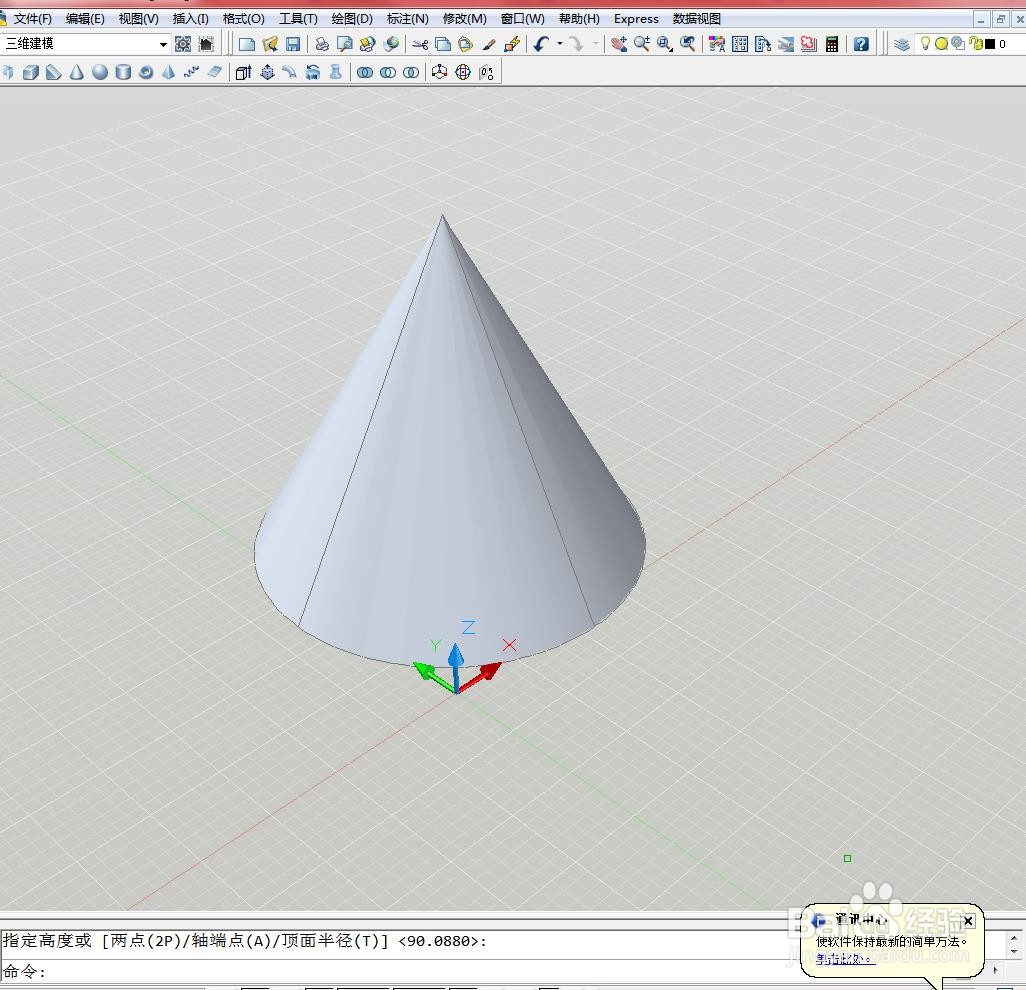

6、结果如下图所示
