UG12.0练习三维建模一千零四十二滚轮

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG12.0练习三维建模一千零四十二滚轮

2、执行【旋转——YZ平面】，直接进入草图。

3、自动激活轮廓命令，画出下图所示的轮廓，添加几何约束，相等，重合，点在纵轴上，双击修改尺沌纟釜变寸，尺寸太多了，就不一一赘述了，具体尺寸见下图。点击完成，退出草图。

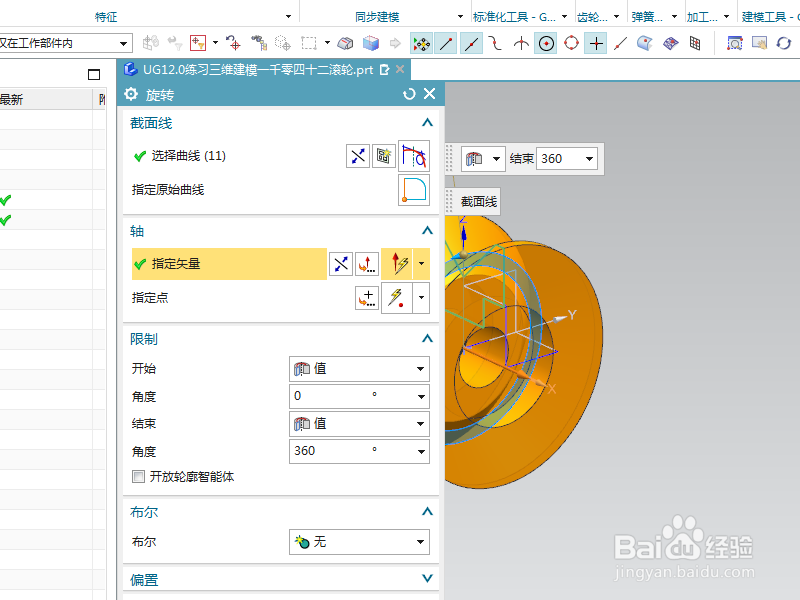

4、如下所示，回到旋转对话框，指定X轴为旋转轴，点击确定。

5、点击工具栏中的边倒圆命令，设置半径为R5，点击实体中间的交线，点击应用。

6、设置半径为R0.5，ctrl+a，选中实体中的所有边线，点击确定。

7、隐诏潞逾乐藏基准坐标系，显示设置为着色，调出“真实着色编辑器”，给实体指定“钢”效果，至此，这个滚轮就建模并渲染完成，本次练习结束
