基于DTU无线数据终端技术 水利监控应用解决方案

水利信息化茧盯璜阝就是充分利用现代信息技术，开发和利用水利信息资源，包括对水利信息进行采集，传输，存储，处理和利用，提高水利资源的应用水平和共享程度，从而全面提高水利建设和水事处理的效率和效能。随着中国水利行业以及船舶运输行业的的迅猛发展，我国河流、运河、水库等区域的相关产业也得到了进一步发展壮大，随着信息化建设步伐的加快，对河流、运河、水库等区域的相关信息化控制以及安全监控系统的步完善，可以实现对可能或正在发生的汛情、险情、灾情进行实时动态监控，以便及时采取预防和相应的抢险措施，保障人民生命财产安全。

工具/原料

水文监测站

无线数传终端DTU（CAIMORE各种2G/3G/4G无线数据传输设备）

水文系统管理平台软件

系统组成

1、智能水利远程监测系统主要由信息中心、通信网络、水利远程监控点3部分组成。1、信息中心：信息中心由相应的应用服务器与通信服务器组成，通信服务器用于与各水利远程监控点的通信，应用服务器用于记录各水利远程测控点的相关信息。

2、通信网络：通信网络作为信息中心与各水利远程监控点进行信息交换的枢纽，是整个系统中的核心部分，其工作特点是通信次数十分频繁，但每次的通信传输量很小。考虑到智能水利远程监控系统将来业务的发展和系统的可扩展性，系统采用专线方式接入到移动公司的GPRS／GSM网络中。各终端的信息数据从终端到达GPRS/GSM网络后通过专线和智能水利远程监测系统连接，智能水利远程监测系统和GPRS／GSM网络之间通过防火墙进行保护。

3、水利远程监控点：水利远程监测点采用GPRS主用、短信备用的方式进行数据通信，所有的信息数据通过GSM、GPRS网络进行传输。

4、本系统主要由水文监测站、才茂无线数传终端DTU（各种2G/3G/4G无线数据传输设备）、水文系统管理平台软件等组成。1、才茂无线数传DTU可以提供RS232/RS485/RS422/TTL/端子接口等各种接口的设备与各种适配的水文监测传感器连接，如果采集设备是以太网接口可以选择才茂另外一个无线路由器系列的产品对接；2、数传DTU通过各种无线网络，将各种水文数据无线透明传输到服务器端的充电系统管理平台。

系统功能

1、系统可实现以下功能：雨量、水位监测人员可以远程监测雨量计信号、水位计信号、风速信号、太阳能电池板电压等，在用于水库、湖泊等水位监测时，发现水位超过上下限，自动发送预警短信。

2、A、软件功能远程监测雨量、水位、风速等信号。支持各种监测信息、控制信息、报警信息、操作信息的存储和历史记录查询。生成各种数据报表及数据曲线。

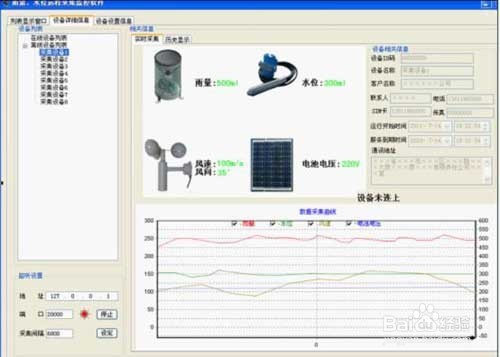

3、B、数据中心组态软件截图实时显示1、左揲褐逞孽侧设备列表显示出当前在线和离线设备的信息，当设备联网后，将从“离线设备列表”进入“在线设备列表”，设备长时间不在线将从“在线设备列表”进入“离线设备列表”；2、右上角显示设备编号、用户名称、联系人、电话、传真、手机、SIM卡号、地址等信息；3、左上角显示雨量计、水位计、风速仪、太阳能电池板等信息；4、窗口下面实时显示雨量计、水位计、风速仪、太阳能电池板等曲线；5、中部文字提示当前设备登陆时间，采集回传数据的最后时间；

4、历史记录用户可以根据时间段来搜索历史记录；历史记录将以曲线形式绘制在窗口上面，历史记录可以以列表的形式显示在窗口下面，通过历史记录可以查看设备运转状态和相关趋势；同时查询的历史记录可以导出为excel表格；

5、组态软件效果图用户可以根据需要通过组态软件来定制程序，这样界面表现形式更为灵活；
