bigemap地图下载器投影转换

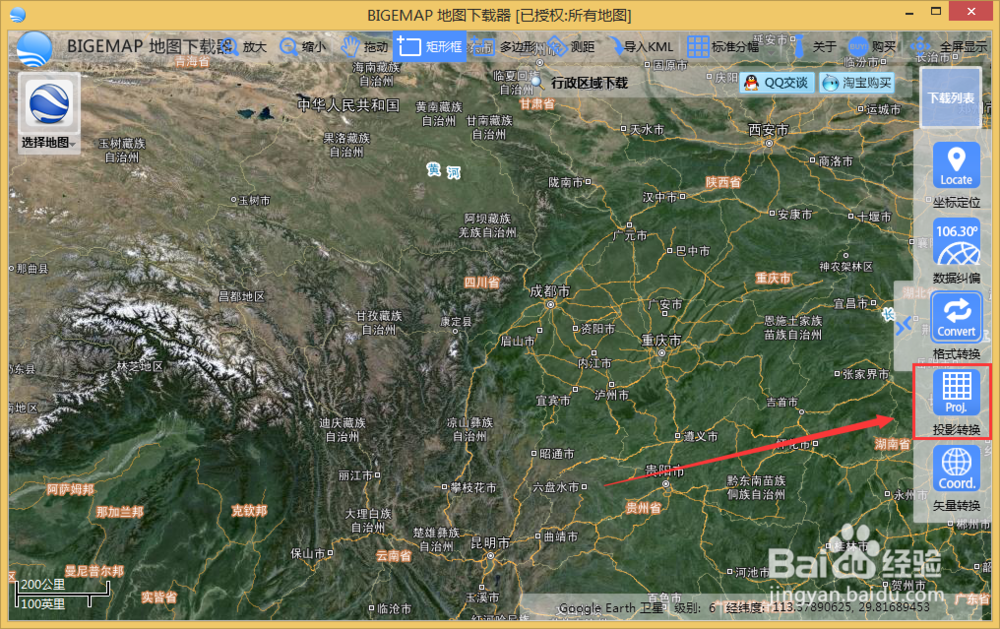

1、投影变换（Projection Transformation）是将一种地图投影点的坐标变换为另一种地图投影的坐标的过程。本产品提供对影像文件格式转换的功能。软件右侧中间实用工具区域，鼠标移动到“工具列表”，弹出使用实用工具面板，选择“投影转换”按钮。如下图所示为格式转换主界面：

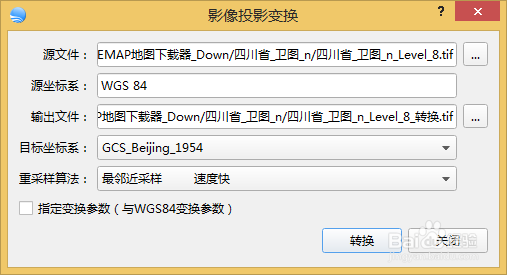

2、投影变换如下图所示为投影变换对话框，说明如下：1.源文件表示需要进行变换的影闻赙酵枭像图；2.源投影是读取源文件采用的地图投影或地理坐标系；3.新文件表示转换后生成新的影响图；4.目标坐标系表示需要变掊测汹权换到另一个投影坐标系或地理坐标系；5.重采样算法表示影像转换重新采样使用的算法，列表中列出常用的三种算法；6.指定变换参数表示当地坐标系统与wgs84变换参数。

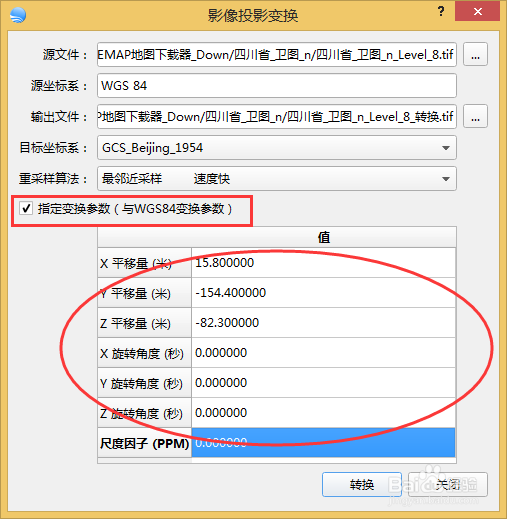

3、如果用户有当地坐标系转换wgs84地方参数时，可以填写7参数或者3参数，如下图所示为填写当地参数：

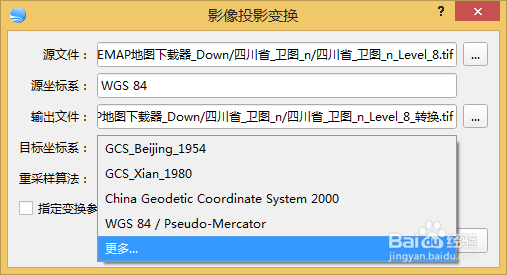

4、目标坐标系目标坐标系包括地理坐标系（Geographic Coordinate System）和投影坐标系（Projected Coordinate Systems）两种。如下掬研疔缎图中，在变换对话框中列出常用坐标系，前3个为地理坐标系，第4个为WGS84 Mercator投影坐标系。

5、选择“更多…”可查看更多坐标系，如下图所示。其中同样包含投影坐标系、地理坐标系，选择需要的目标坐标系即可，如Xian 1980、Beijing 1954、CGCS2000投影坐标系中包括各分度带投影坐标系。如下图 37所示

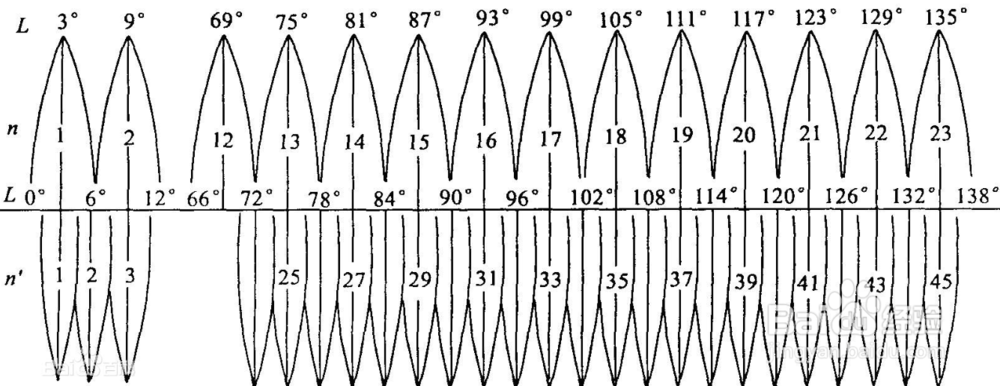

6、分度带查询投影变换时选择你卫片所在的分度带及带号，可以通过经纬度判断代号。

7、以四川成都成华区为例，成华区的经纬度在104.13150787，30.68378448，经度为104，通过上面的对应表能够看出104度对于的三度带为35带，对于的六度带为18度。

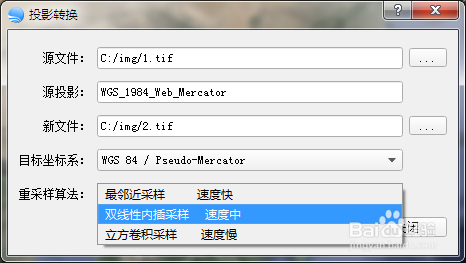

8、重采样算法目前采用了常用的重采样算法，根据这三种算法的特点按需选择采样算法。1.最邻近采样算法速度快，效果相对其他方式稍差；2.双线性内插值采样效果较前一种好些，速度也相对慢一点；3.立方卷积采样是这三种方式中最好的，速度相对也会慢一些。如下图所示为选择重采样算法选择：

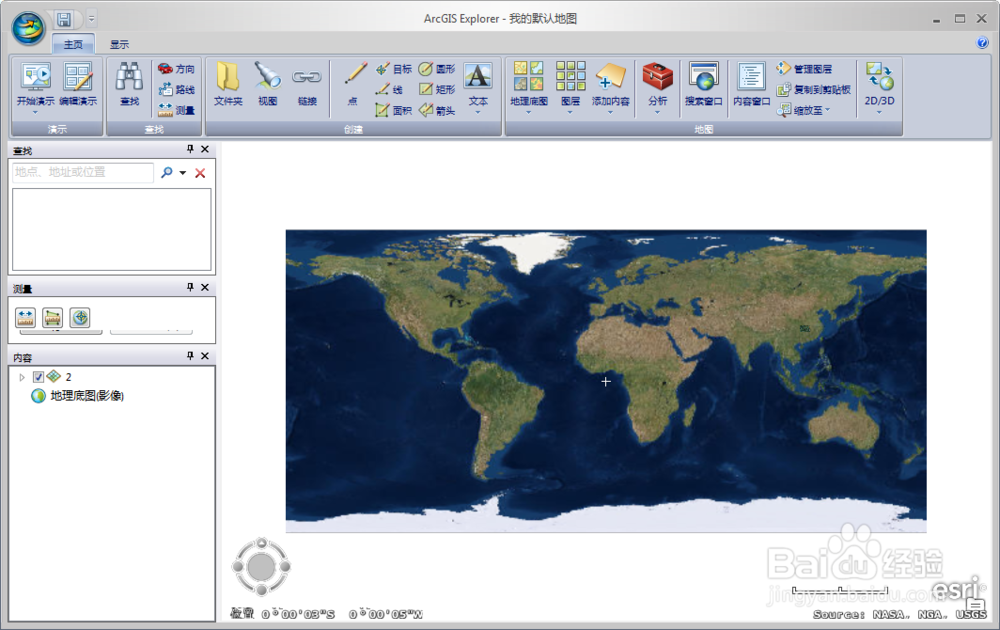

9、转换示例本产品下载影像默认为WGS-84,示例将WGS-84转换成地理坐标系GCS_Bei门钙蹲茌jing_1954。在示例中弋讥孜求使用ArcGIS Explorer工具显示影像图，并与ArcGIS在线地图叠加显示，示例如下：显示属性设置。设置ArcGIS Explorer地图属性“2D坐标系”为“GCS_Beijing_1954”,如下图所示显示了ArcGIS Online地图在北京54坐标系下显示全球地图。

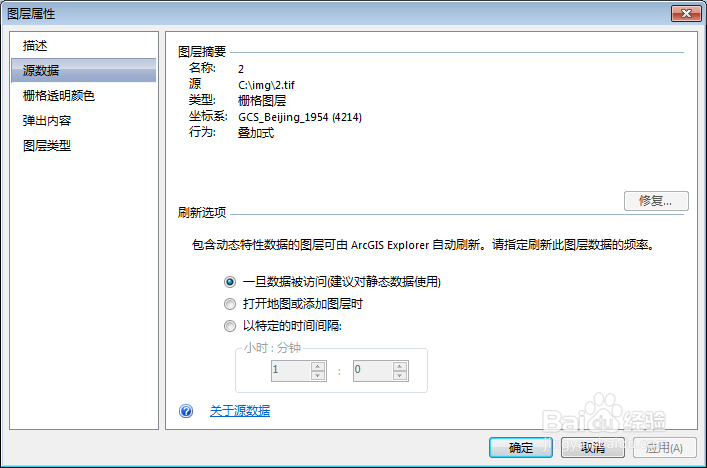

10、影像图属性设置。影像图投影变换后的属性为“GCS_Beijing_1954”，如图所示：

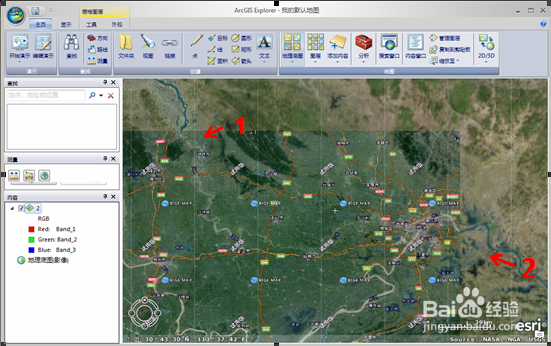

11、叠加显示。转换后的影像图与ArcGIS Online卫星地图叠加显示。如下图所示选了两个对比点。

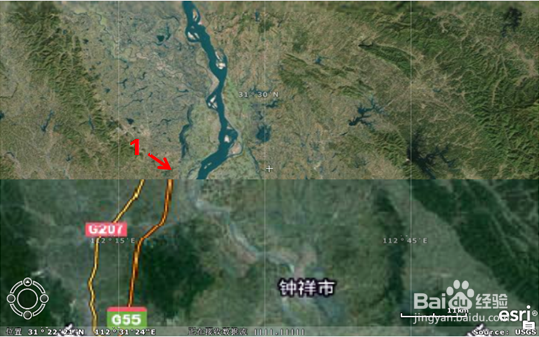

12、对比点1，如图所示：

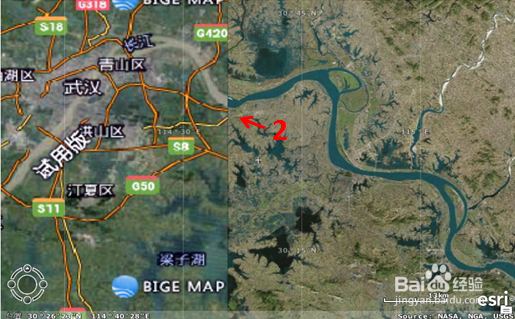

13、对比点2，如图所示：
