如何测量低压配电柜的电压电流相位角跟频率

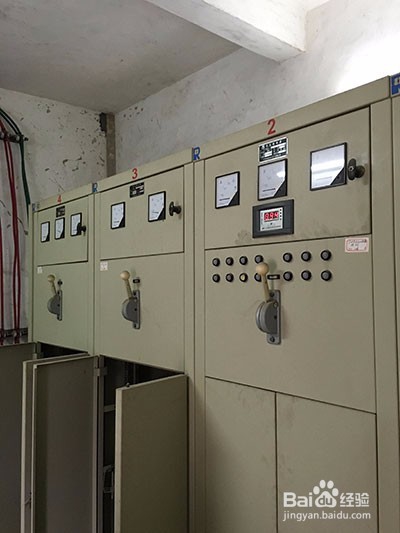

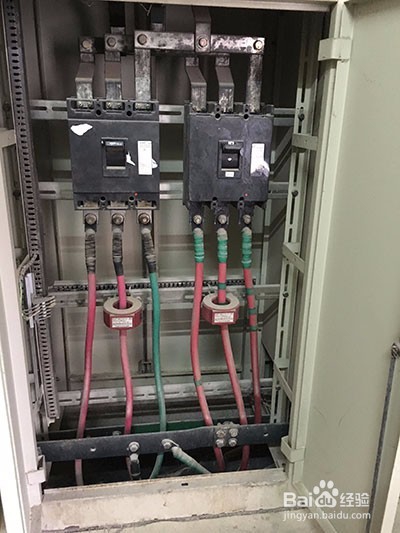

1、测量的低压配电柜现场图

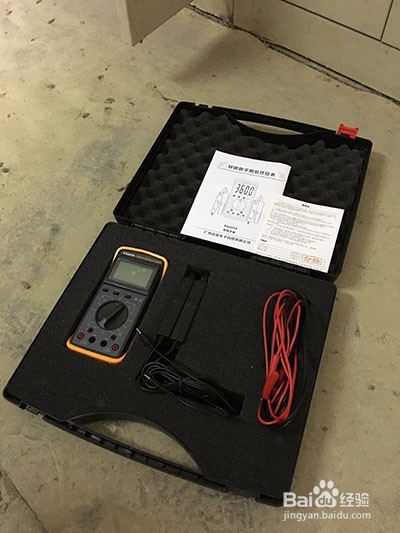

2、ES2010双钳相位伏安表标准配件有：主机1竭惮蚕斗件,仪表箱 1件,电流钳2件,测试线4条（红黑各2条）,电池9V碱性电池1个,说明书、合格证1套

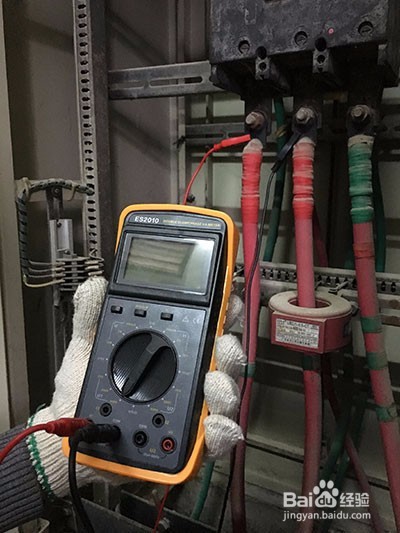

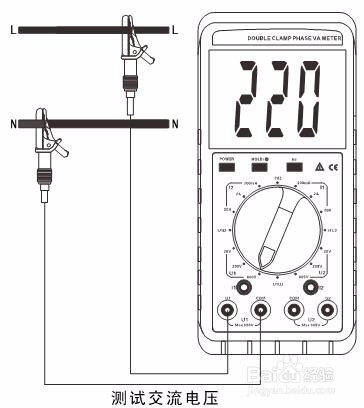

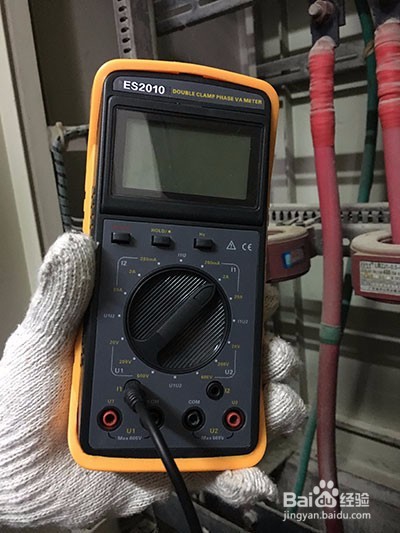

3、拿出ES2010双钳相位伏安表（征能），测量电压按下图接线，说明书有其它接线图

4、测量电压时，要先估数大概范围是多少，然后旋转至相当的档位。这个电压应该是在400多V左右，所以旋转到600V档，200V-600V之间就用这个档测量

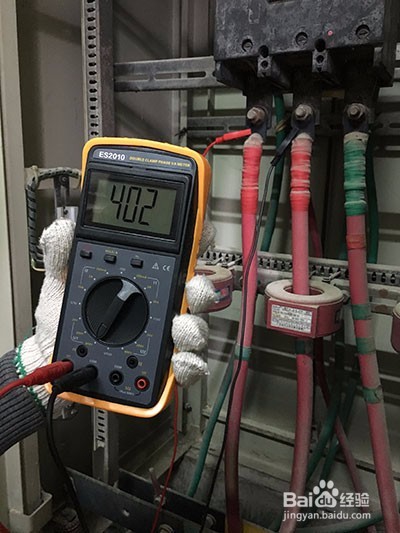

5、按POWER键开机，此时的电压为402V

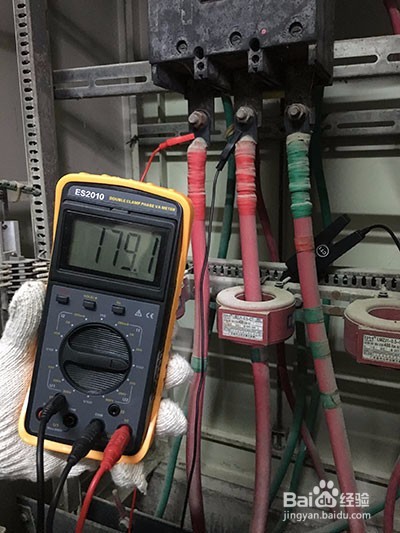

6、此时测量Ib跟Uab的相位，打到I1U2相位档,相位为179.1度

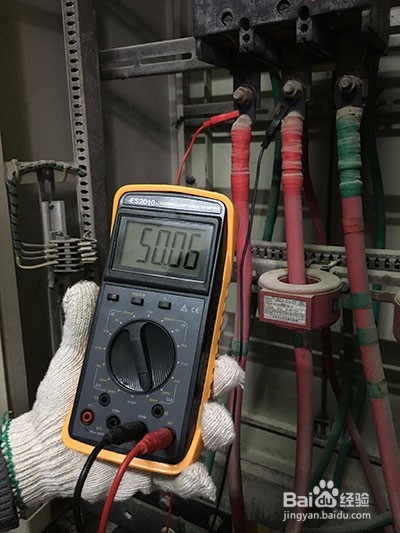

7、ES2010表可以测量频率，按下HZ键就可以谀薜频扰得出频率来。将旋转开关旋至U1或者U2的电流或电压档位时，按Hz可测量出当前频率。此时的频率为50HZ

8、将CT1电流钳按入I1口，就可以测量电流是多少

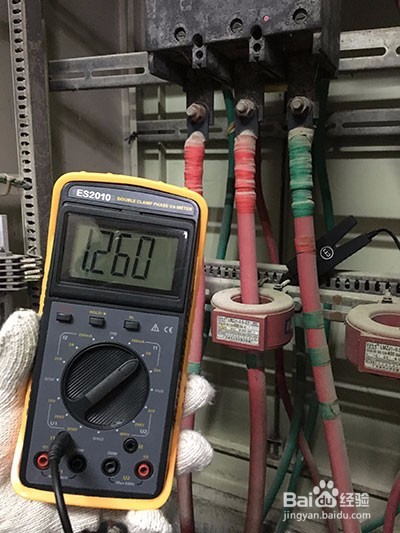

9、旋转到电流档位，估算电流是多少，此时的电流是1.26A

10、测量完成，按POWER关机，收工
