CAD怎么测量带弧度曲线不规则图形面积

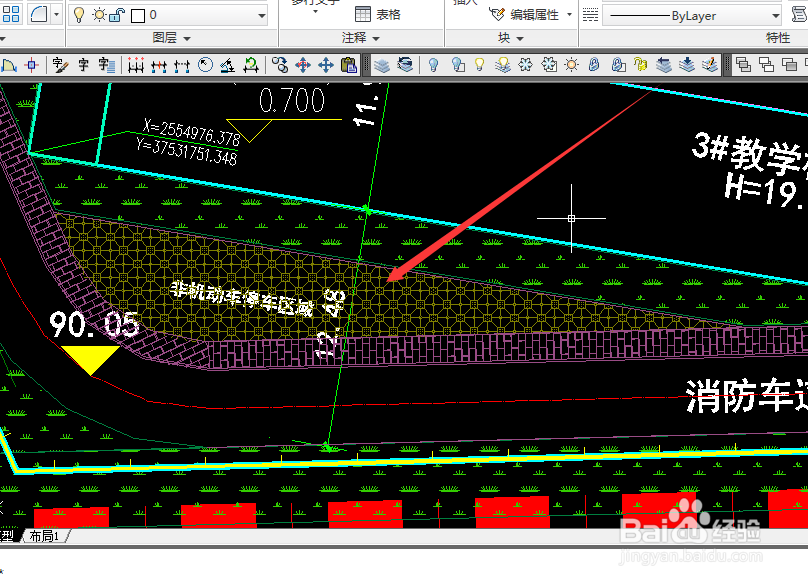

1、对于CAD上已经填充的图形，我们点击填充图案

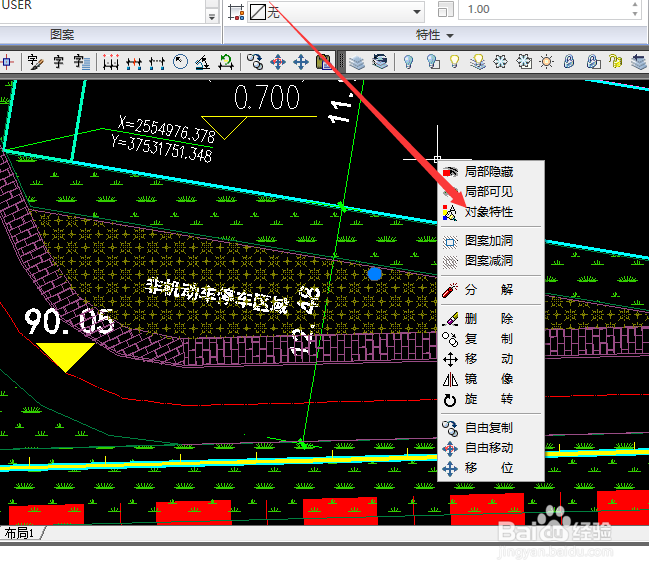

2、然后右击鼠标，在弹出的选项点击【对象特征】

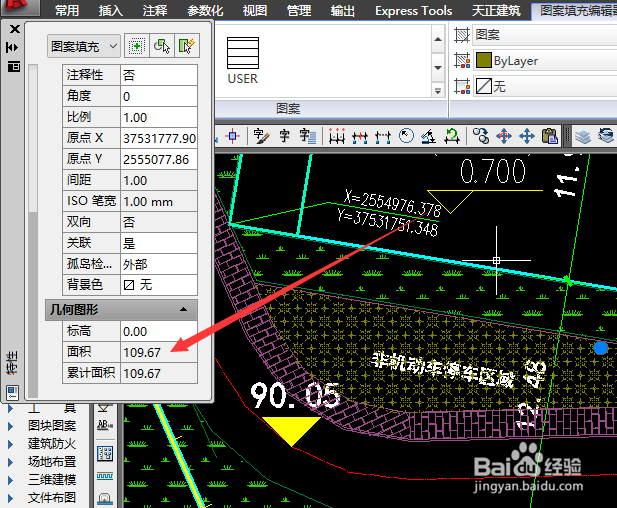

3、最后我们在弹出的窗口就可以看到这个不规则图形的面积，如果这闭合图形没有填充图案，我们可以先填充图案再去测面积

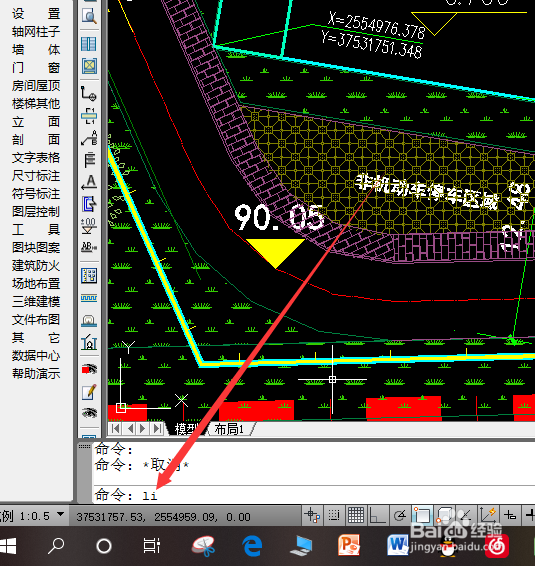

1、我们在CAD命令框输入【li】命令

2、然后用鼠标点击要测量的图形中的填充图案作为选择对象

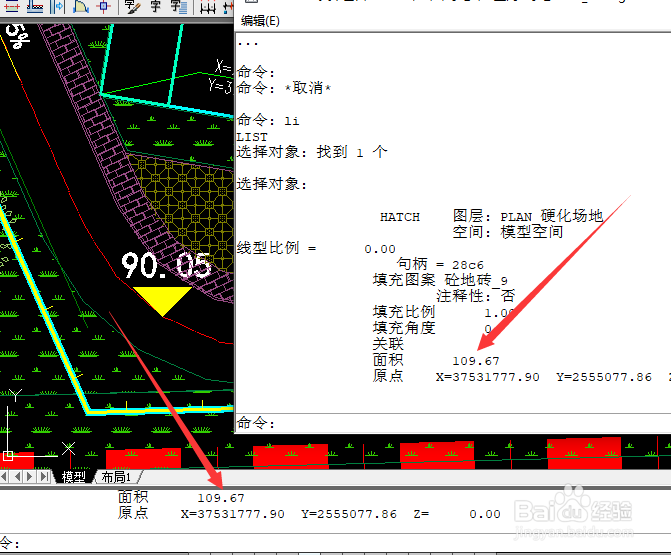

3、选中图案后我们右击鼠标，这样就可以查看带弧度曲线不规则图形面积

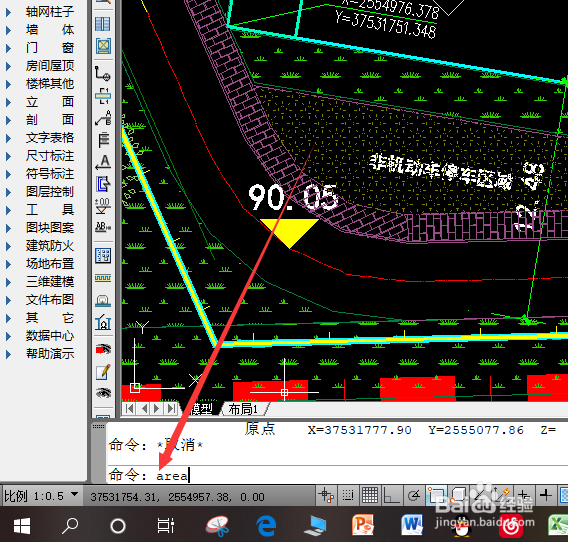

1、同样我们在CAD的命令框输入【area】命令

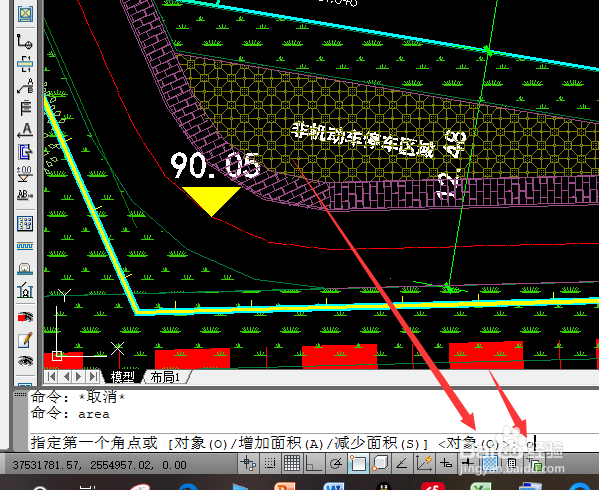

2、然后我们输入【O】，执行对象（O）命令

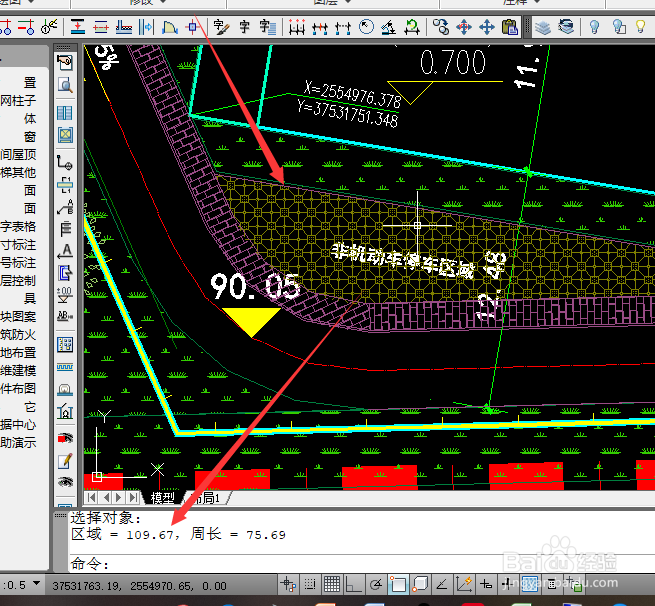

3、最后我们点击填充图案，就可以在下面的命令栏中看到这个带弧度曲线不规则图形面积

如果我们遇到一些图形的填充图案无法识别，我们可以把原来的填充图案删除，换一种填充图案再用上边的方法测量面积
