cad如何使用实体编辑交集

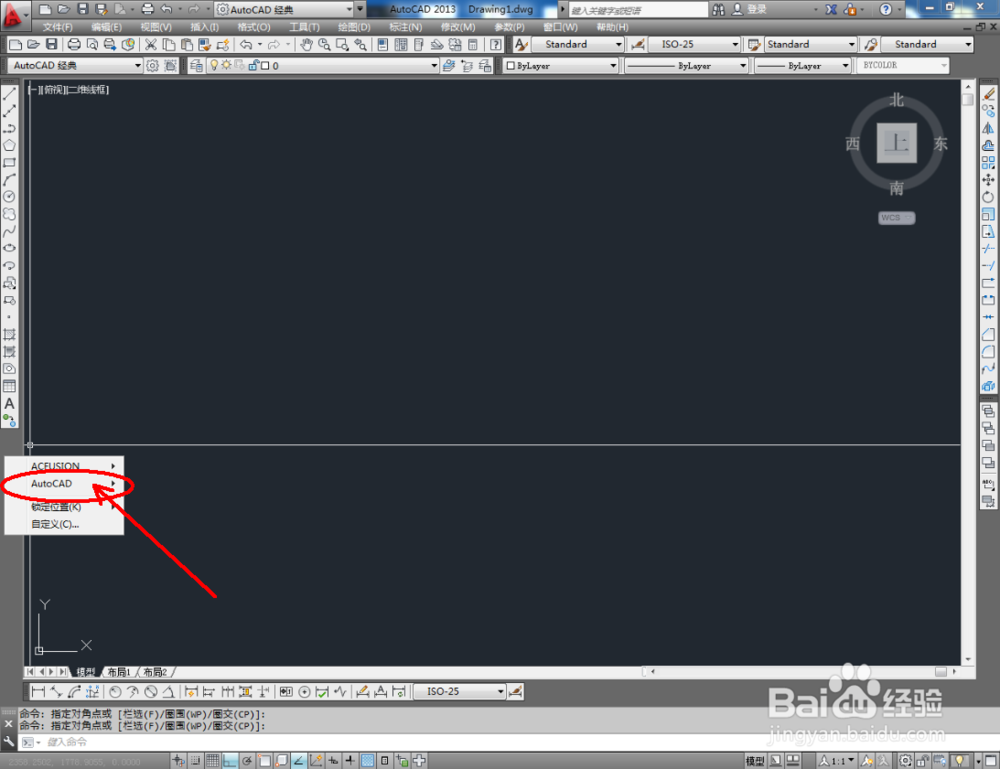

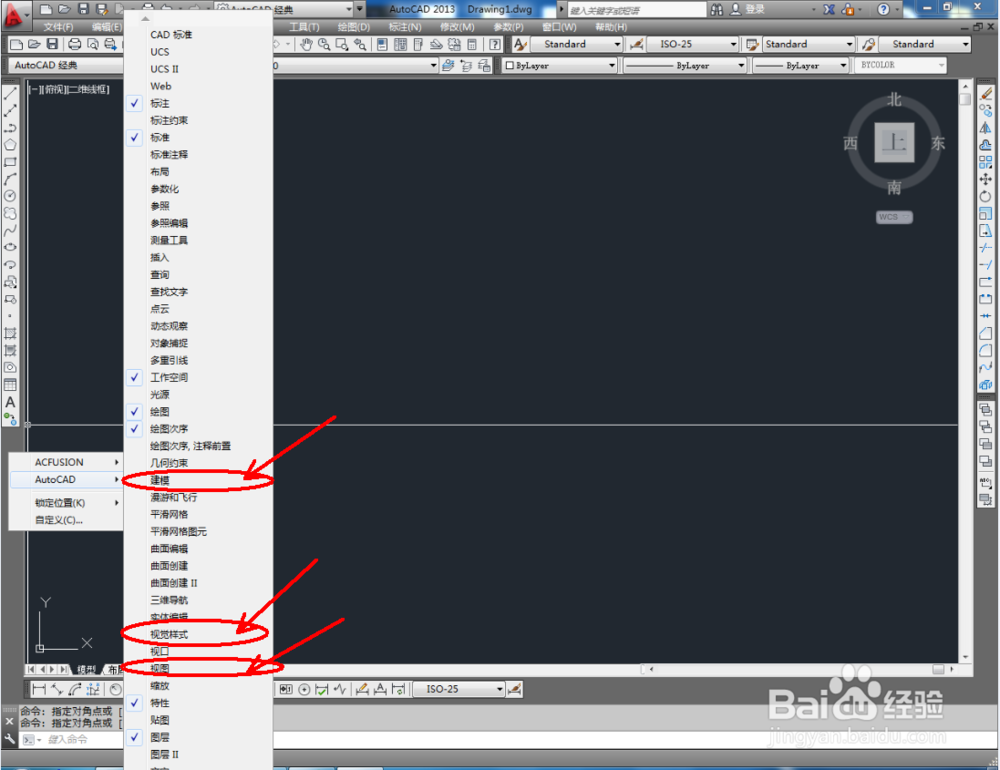

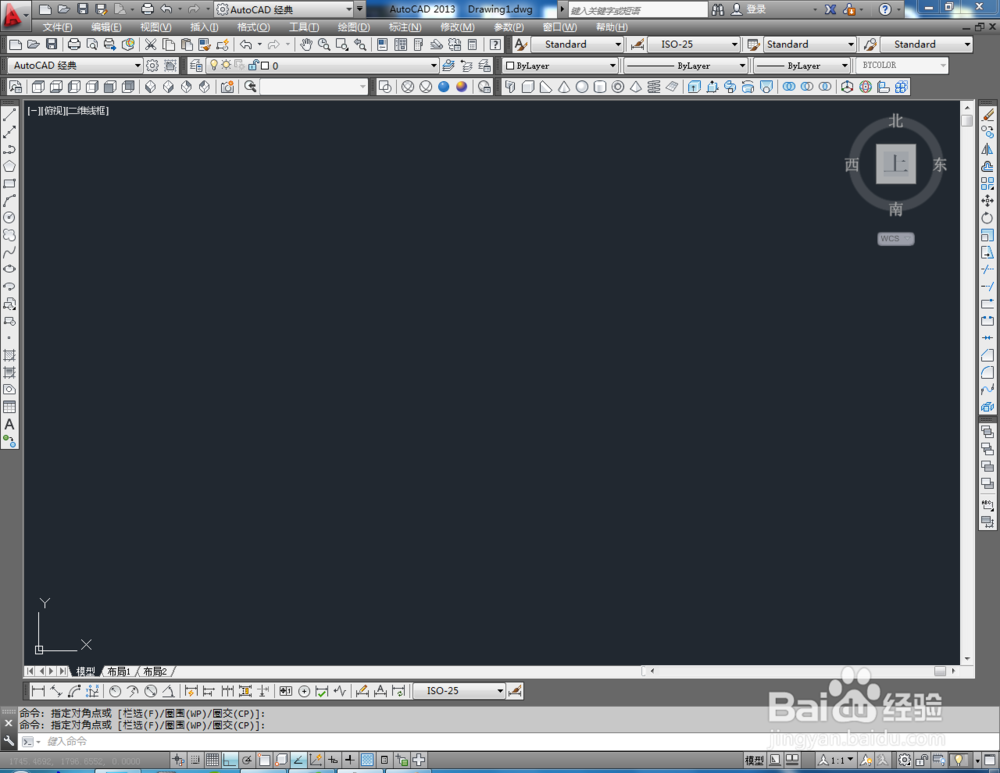

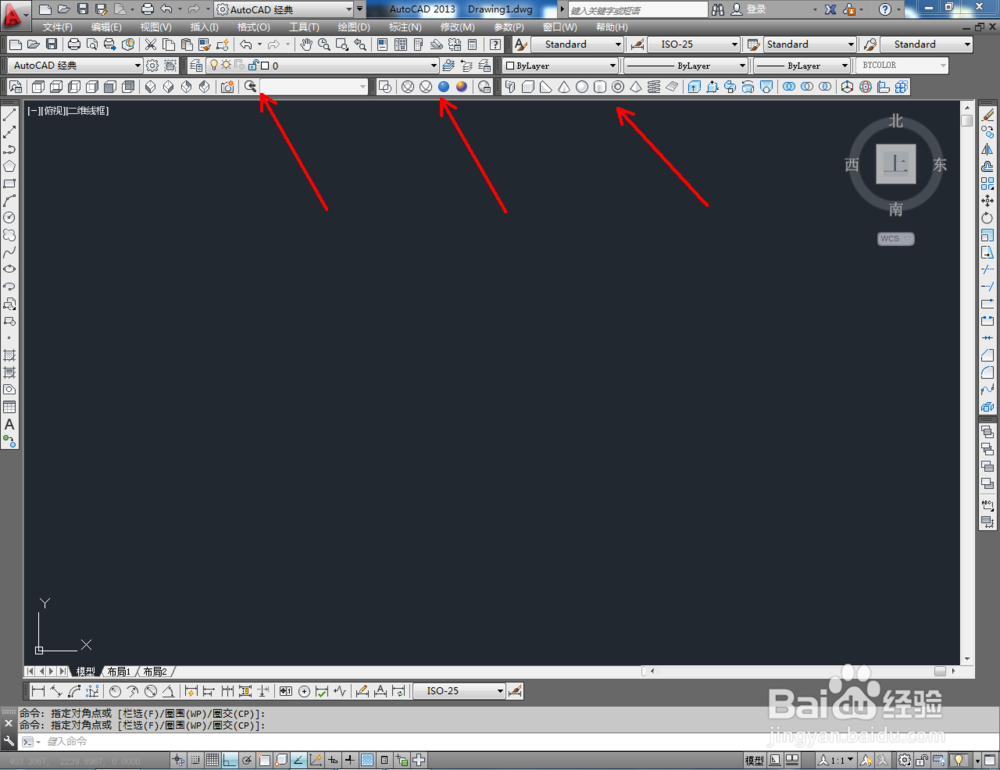

1、打开AutoCAD 2013软件，鼠标移动到图示区域，点击鼠标右键-【AutoCAD】，勾选【建模】、【视图】和【视觉样式】，将这三个工具栏调出并按图示调整好工具栏的位置；

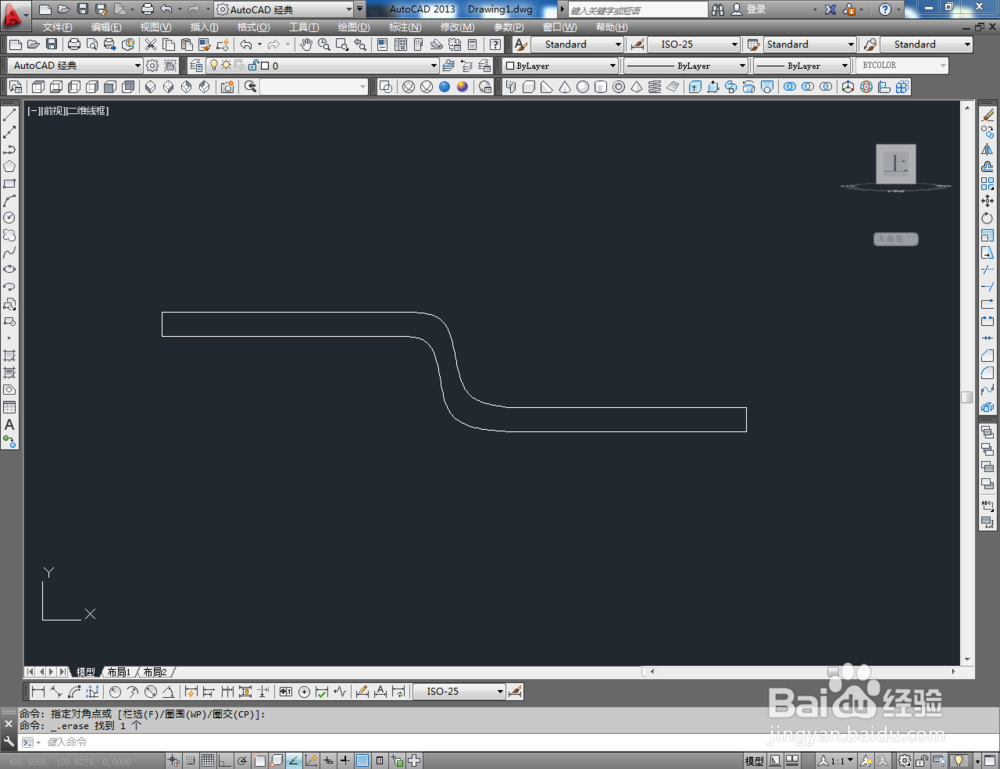

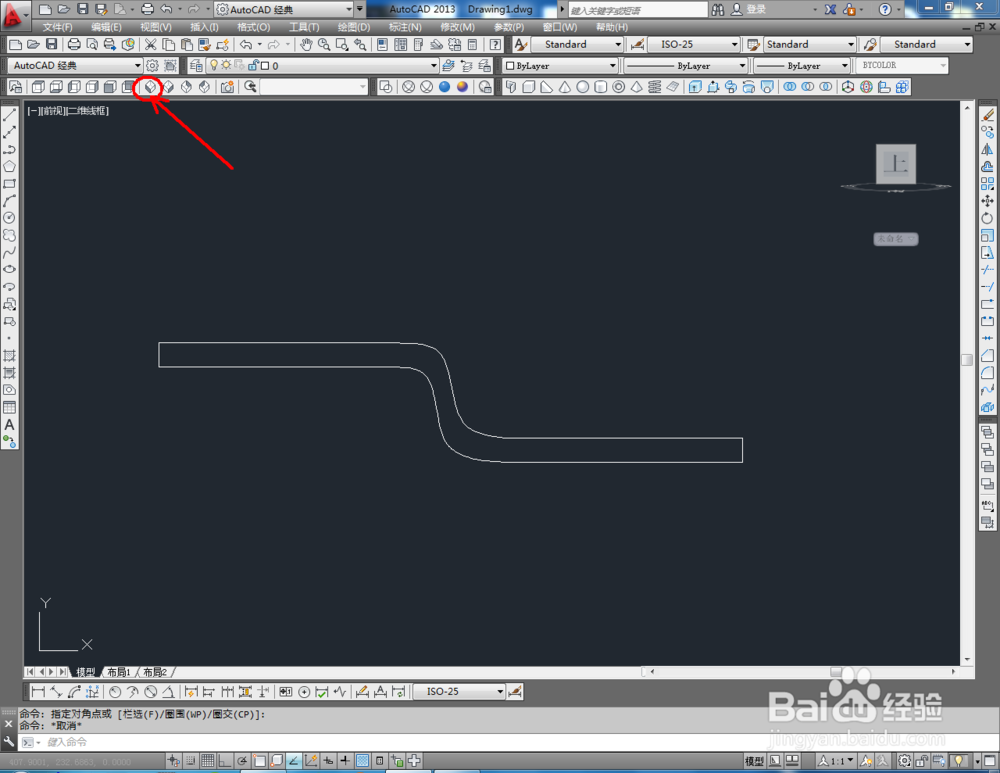

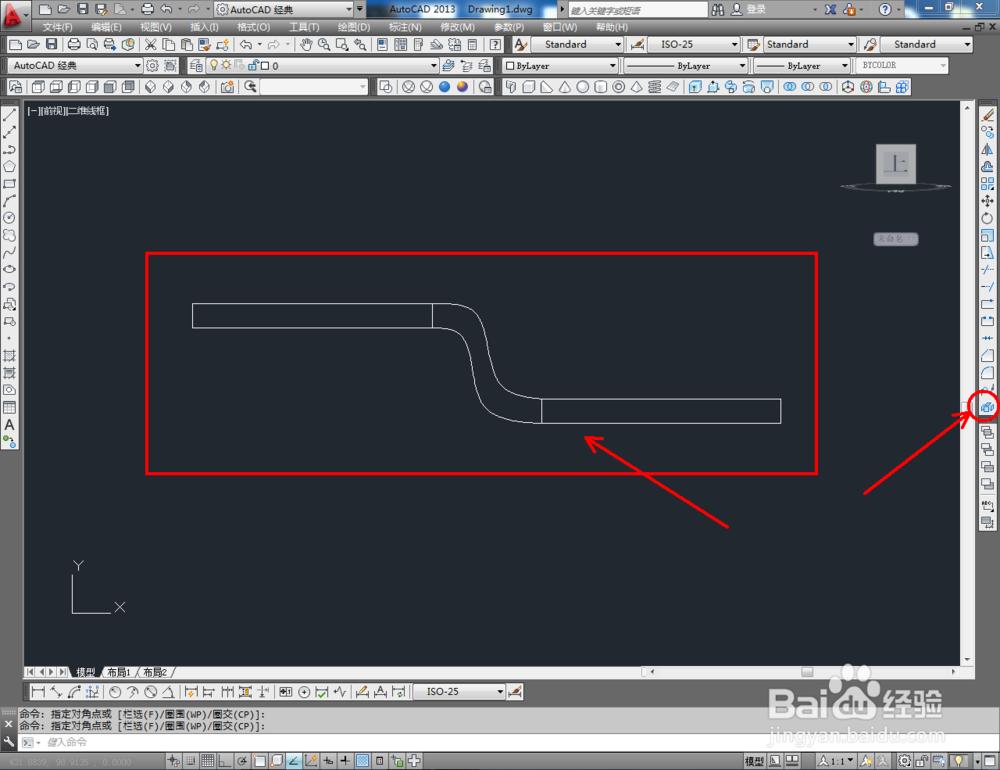

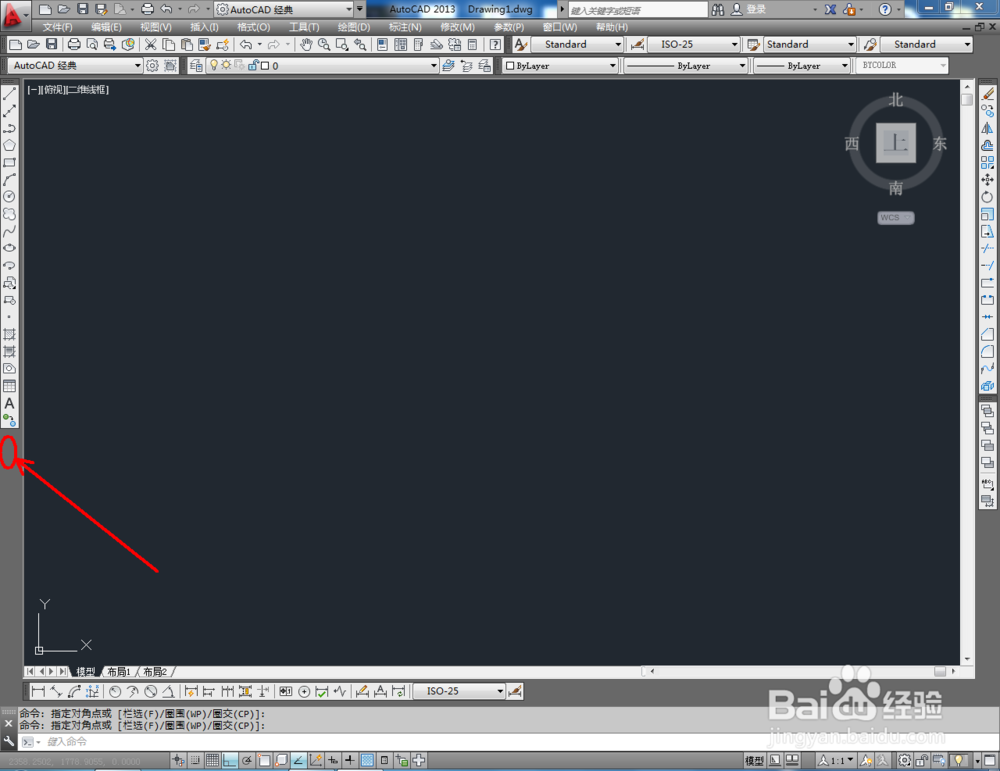

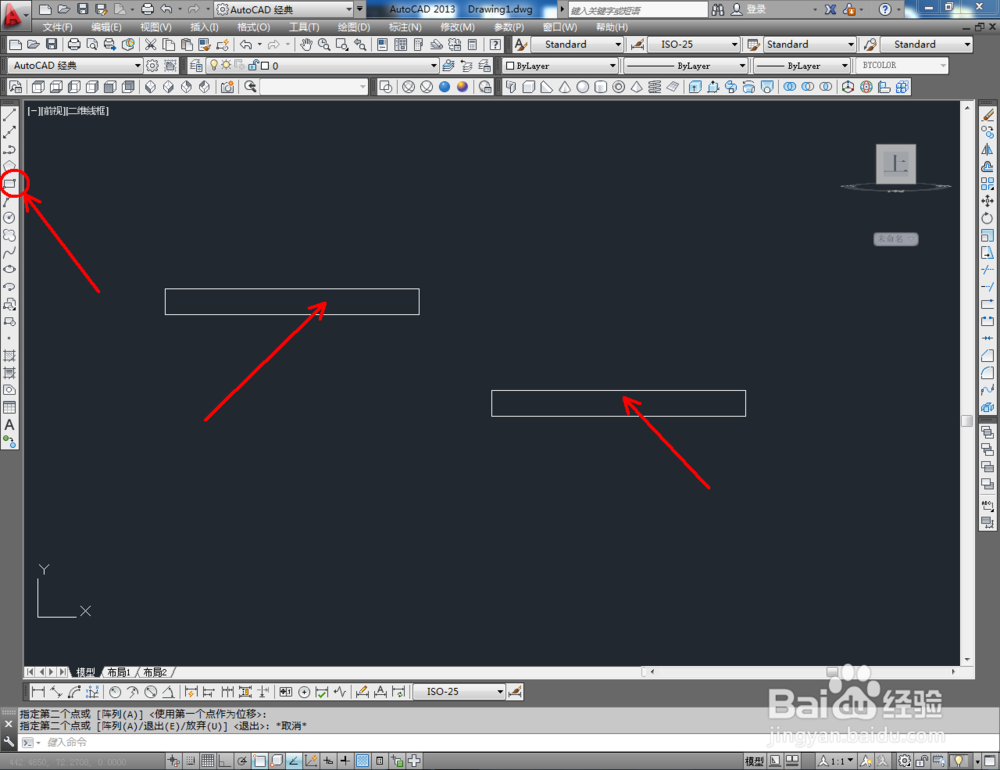

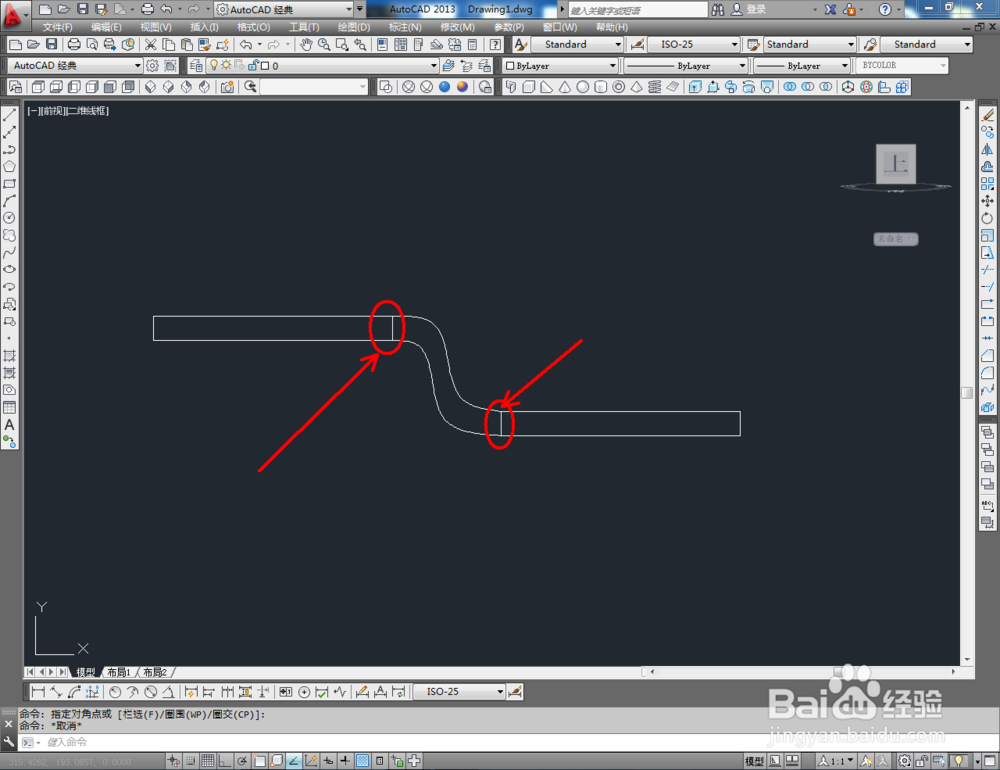

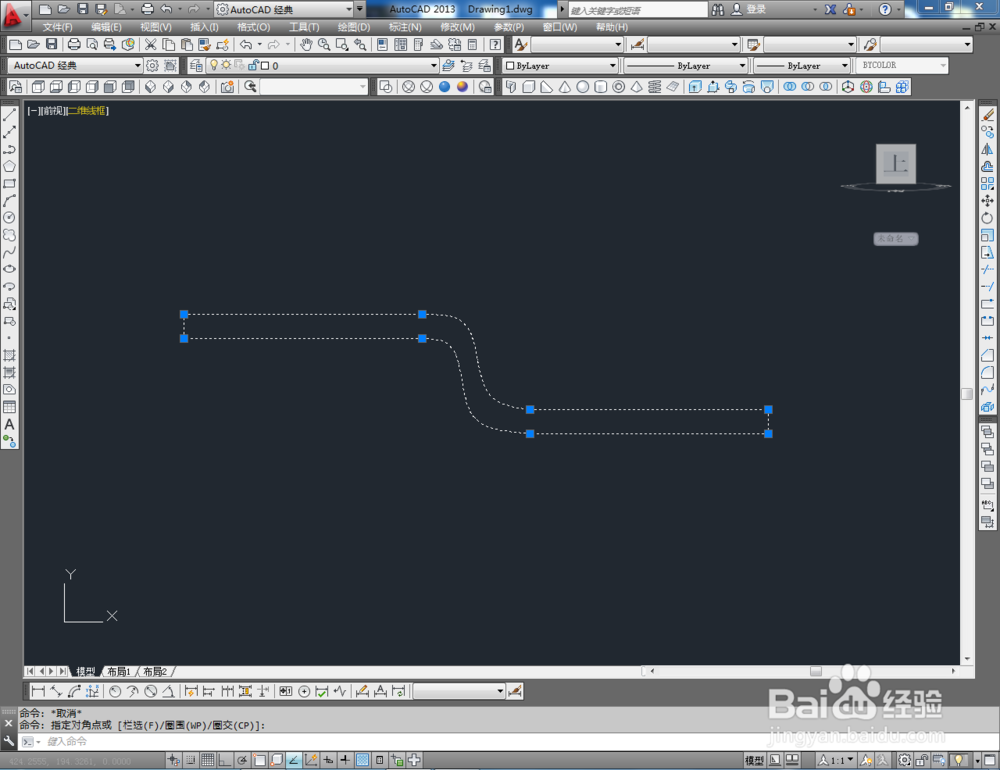

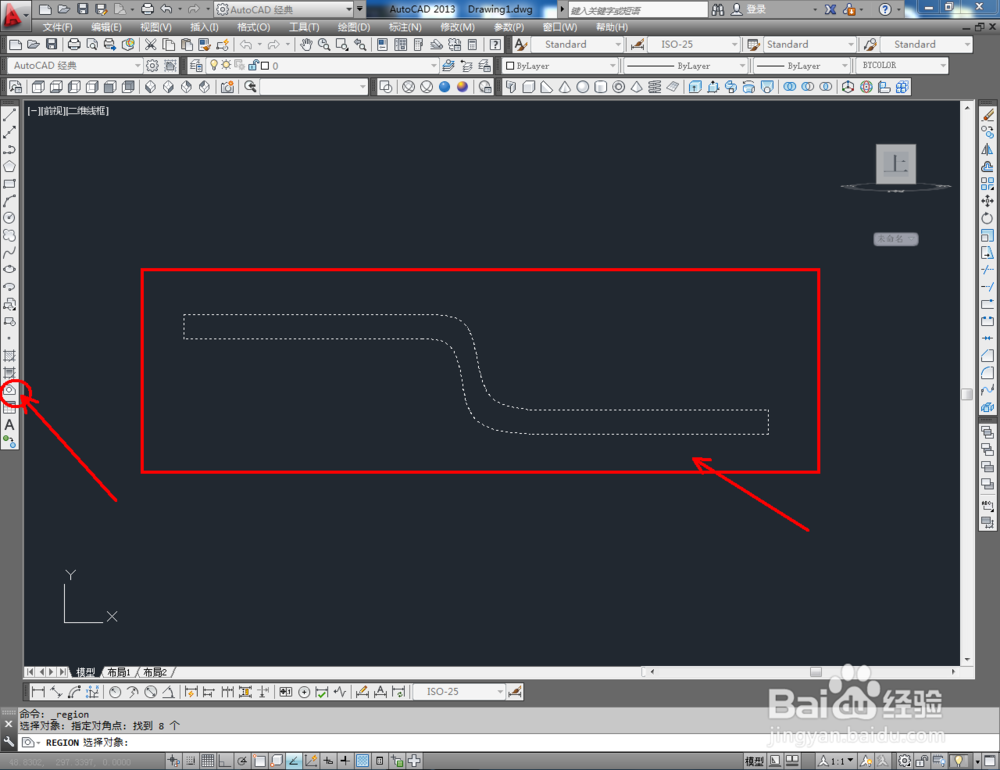

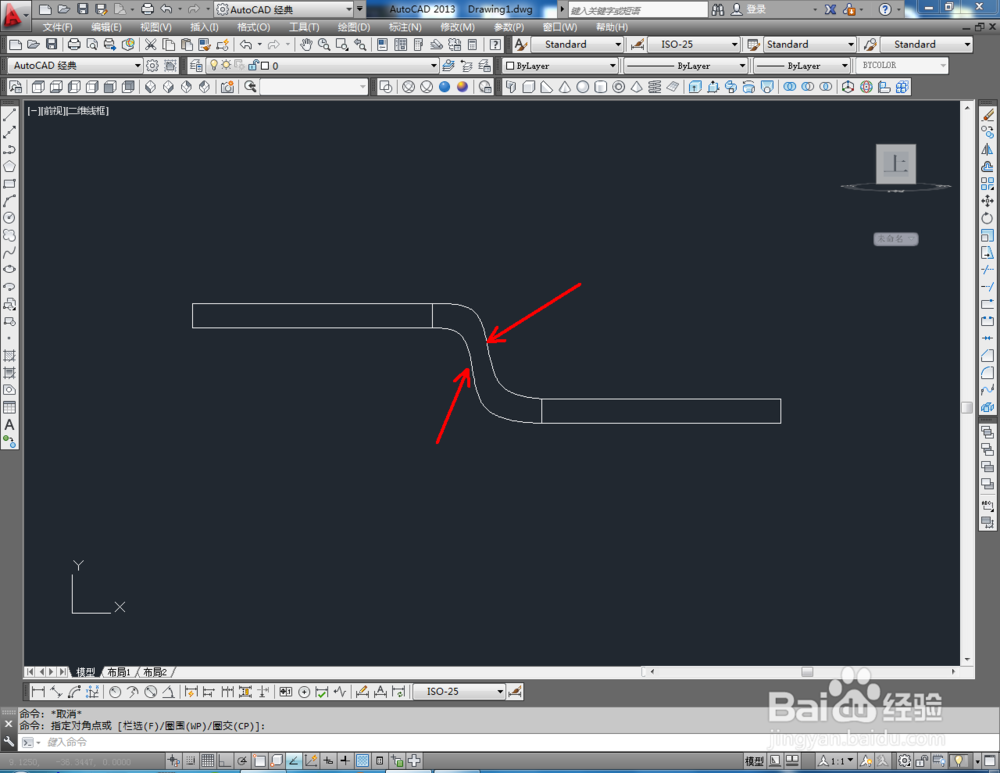

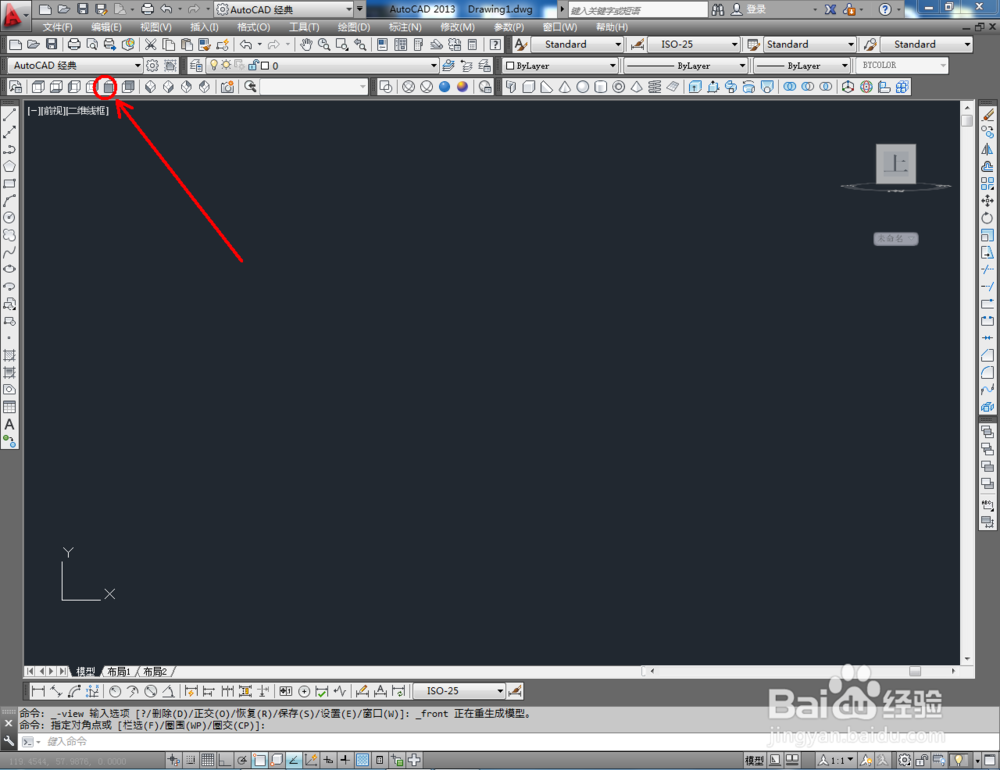

2、点击【前视】，切换到前视图界面后，点击【矩形工具】按图示在作图区域绘制出两个矩形图案。完成后，点击【样条曲线】，绘制出两条曲线将个矩形图案进行连接。点击右边工具栏中的【分解】图标，框选所有掬研疔缎图案并按下空格键，将所有图案进行分解。删除图示两段选线后，点击【面域】，框选整个图案，将图案创建成一个面（如图所示）；

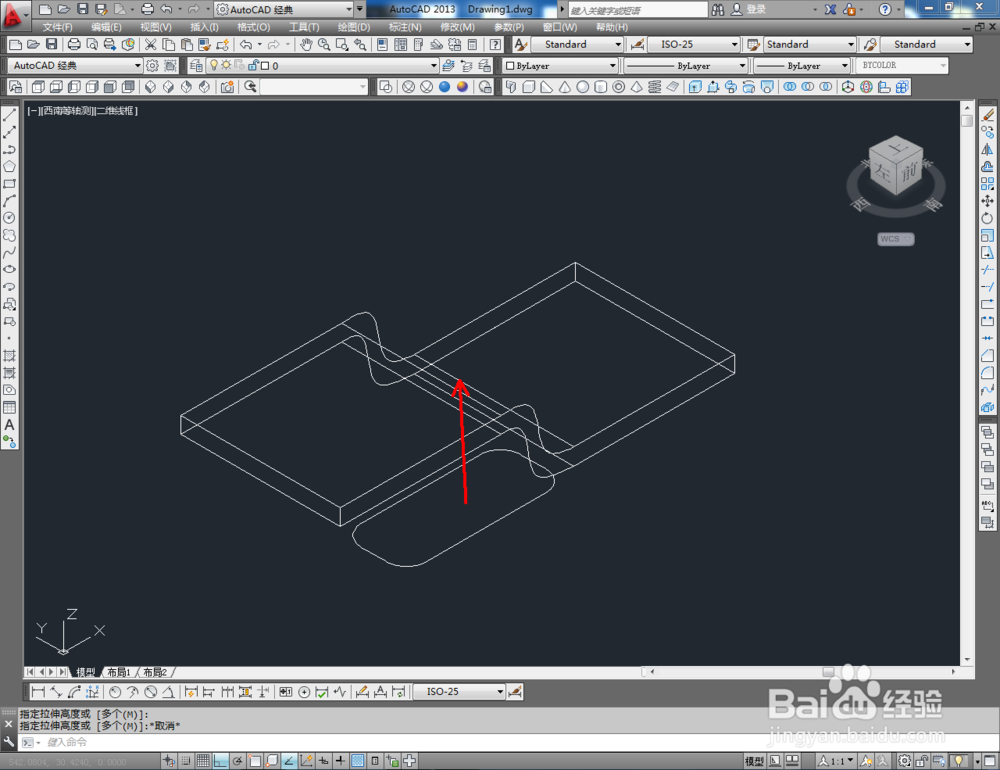

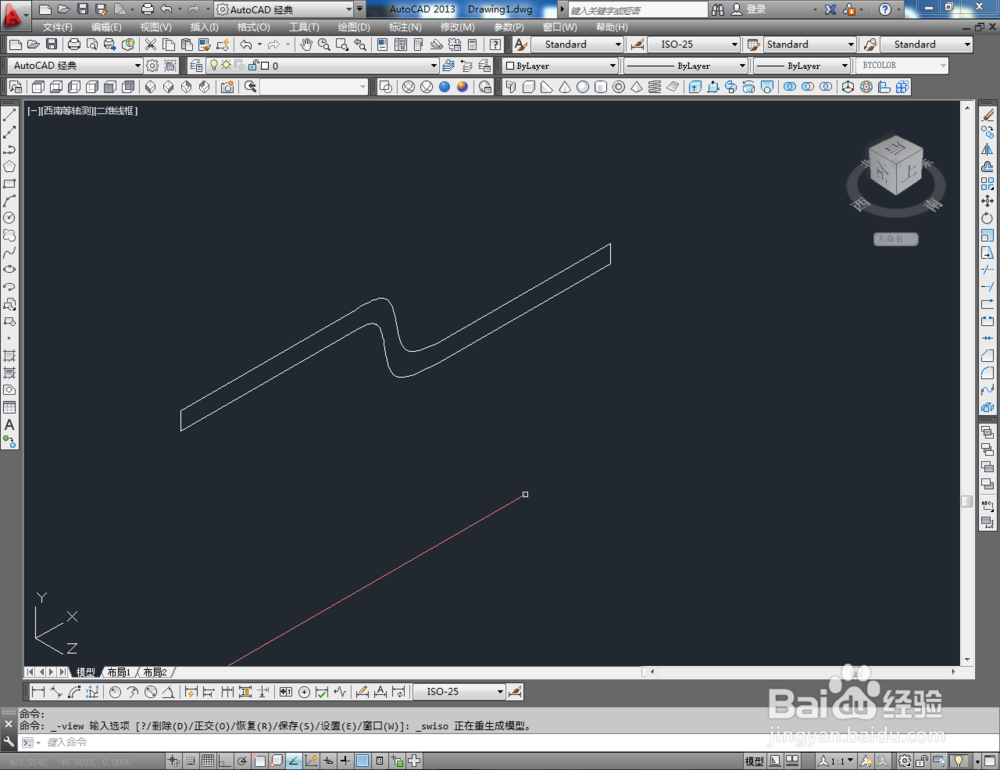

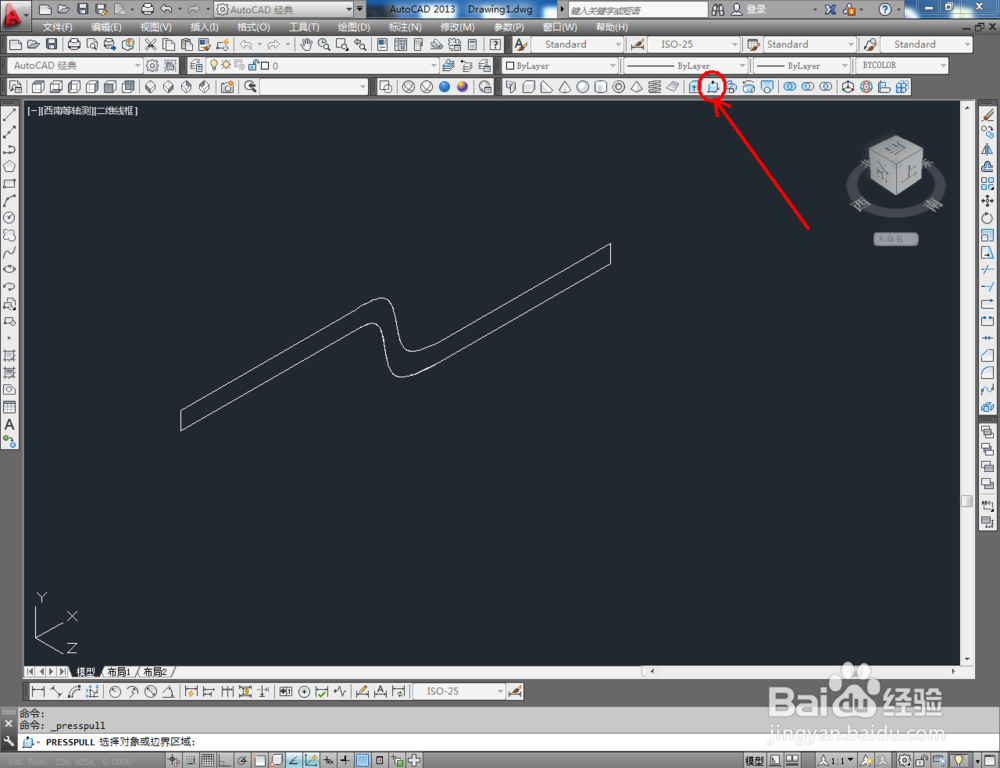

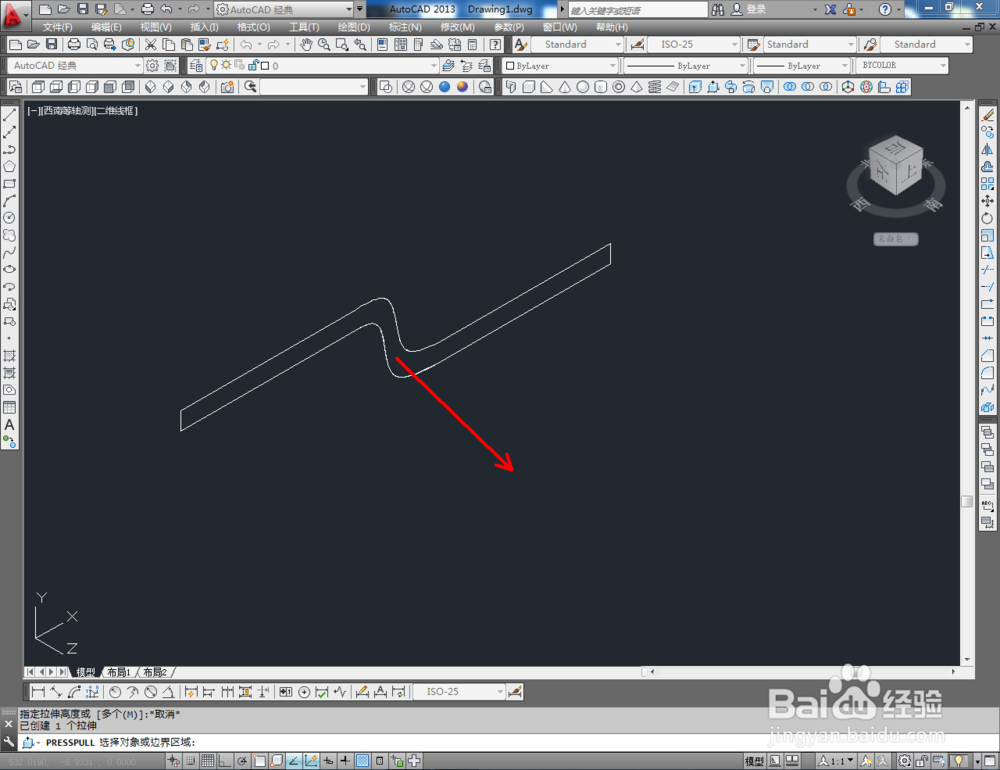

3、点击视图栏中的【西南等轴测】将视图切换为西南视角。点击建模工具栏中的【按住并拖动】，对前面我们制作好的选面进行挤出操作。

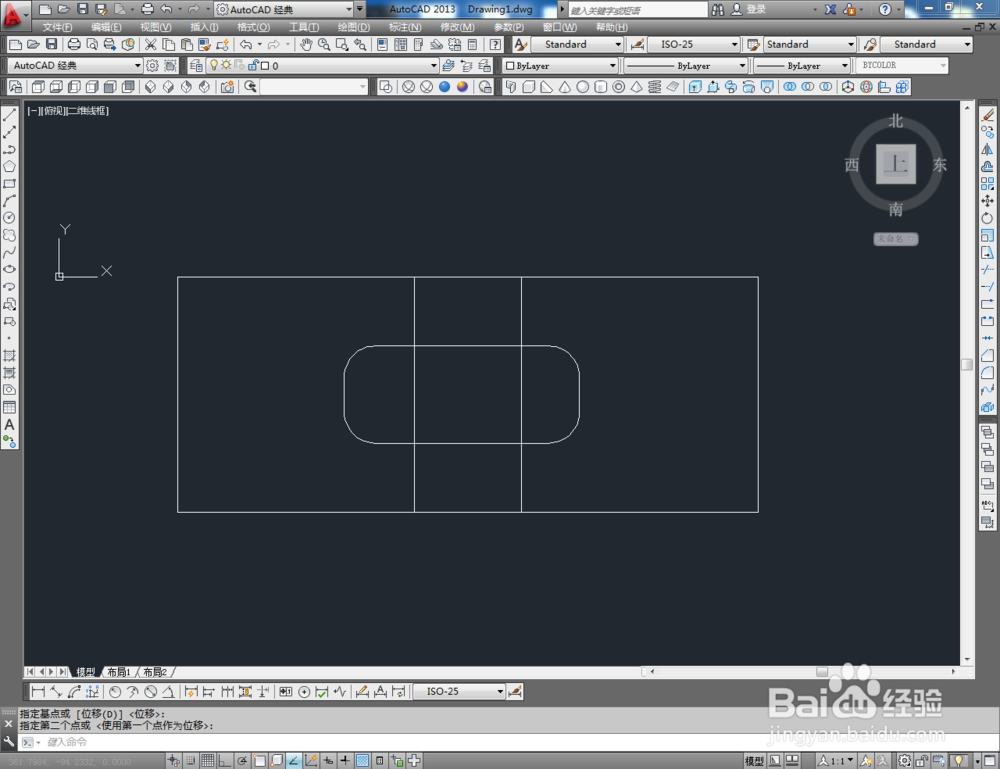

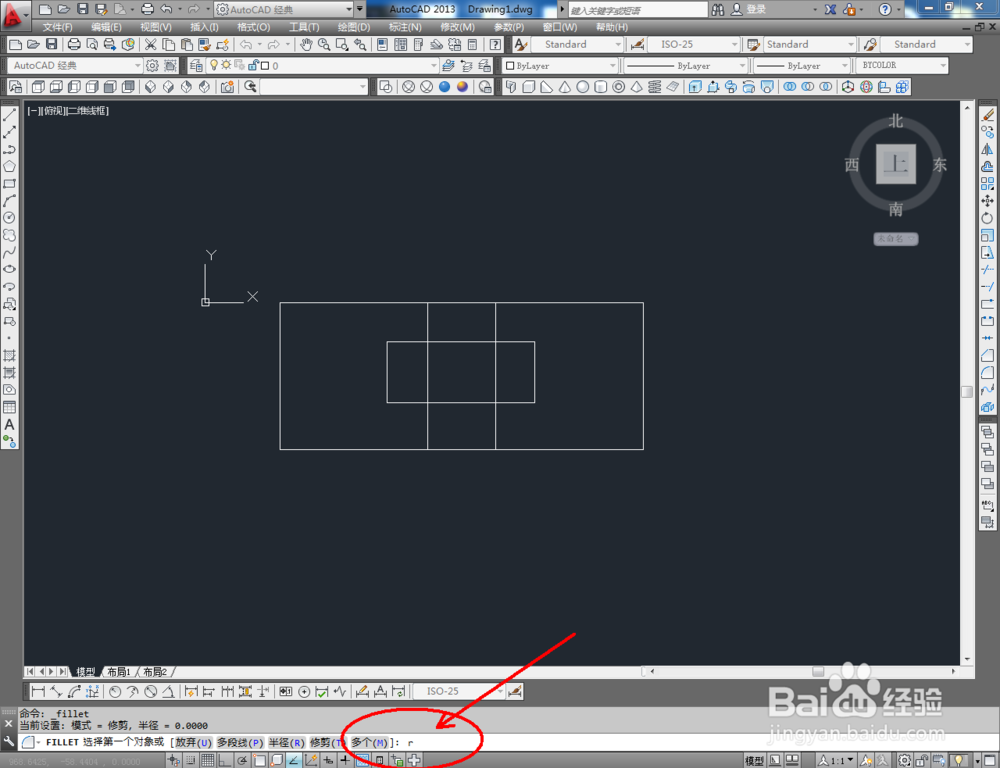

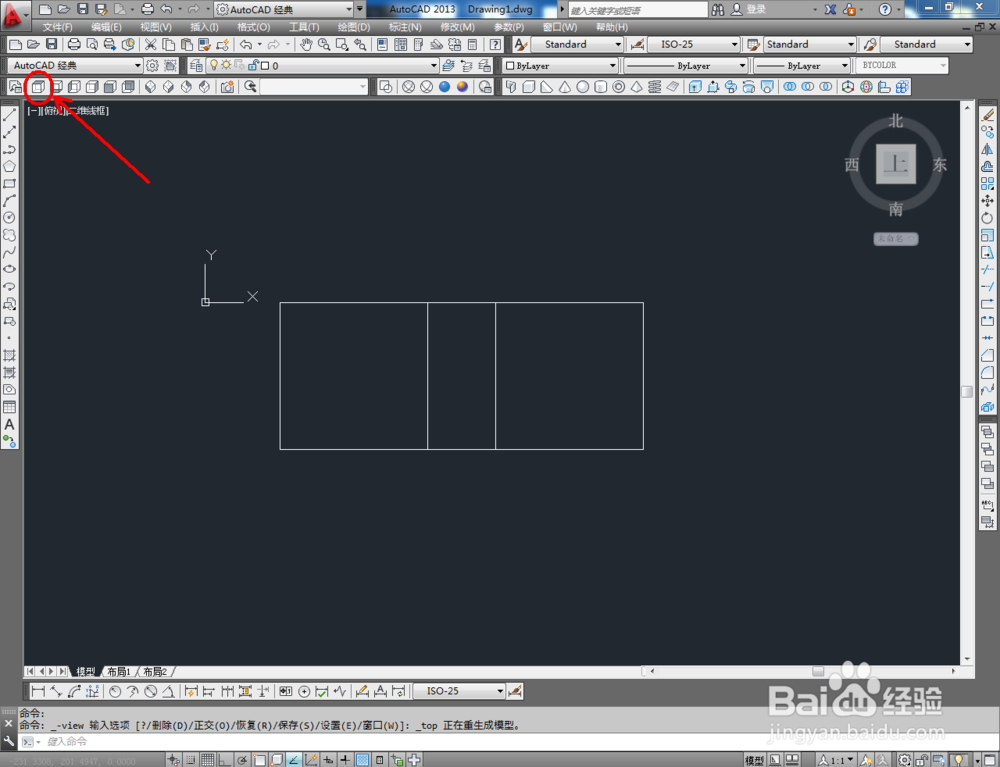

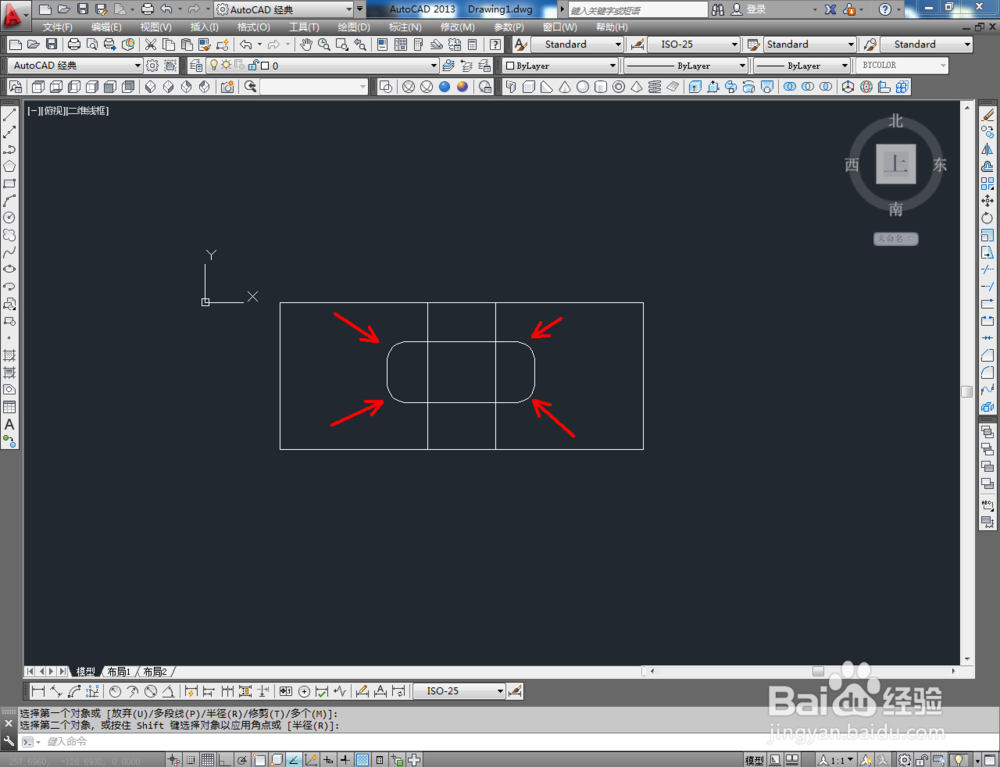

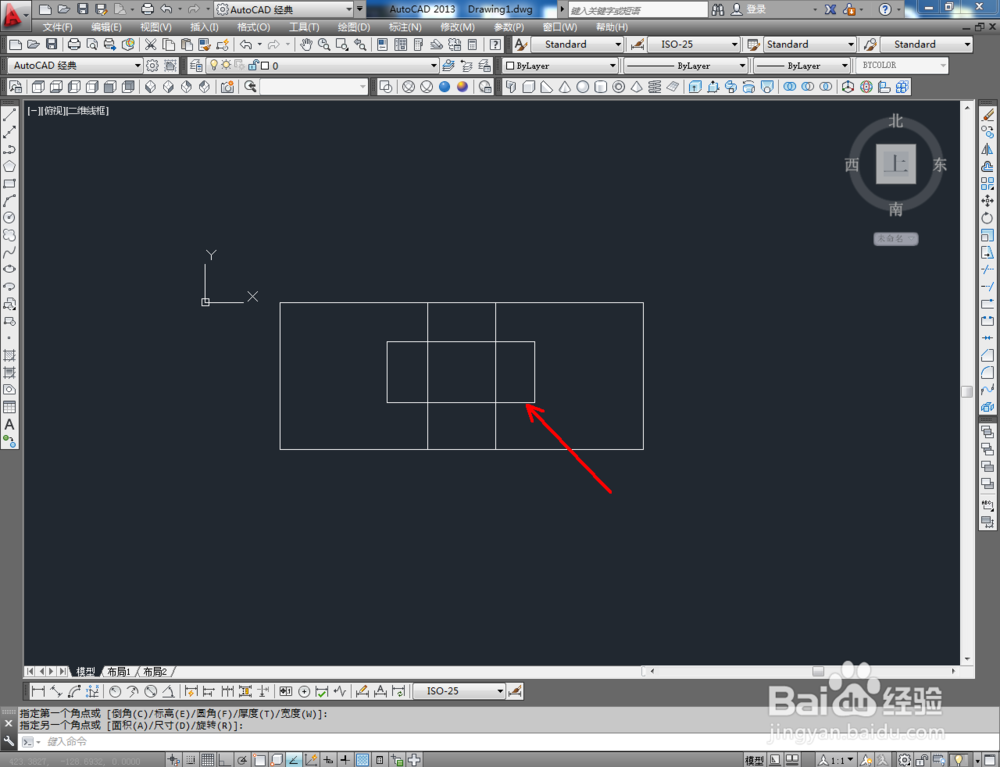

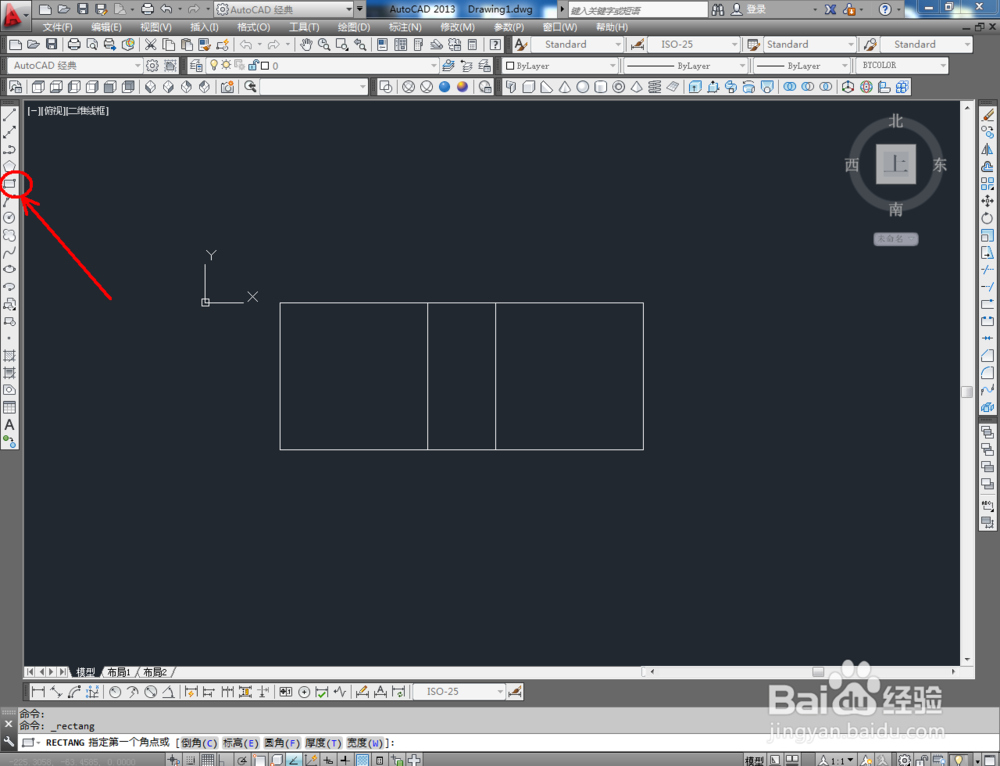

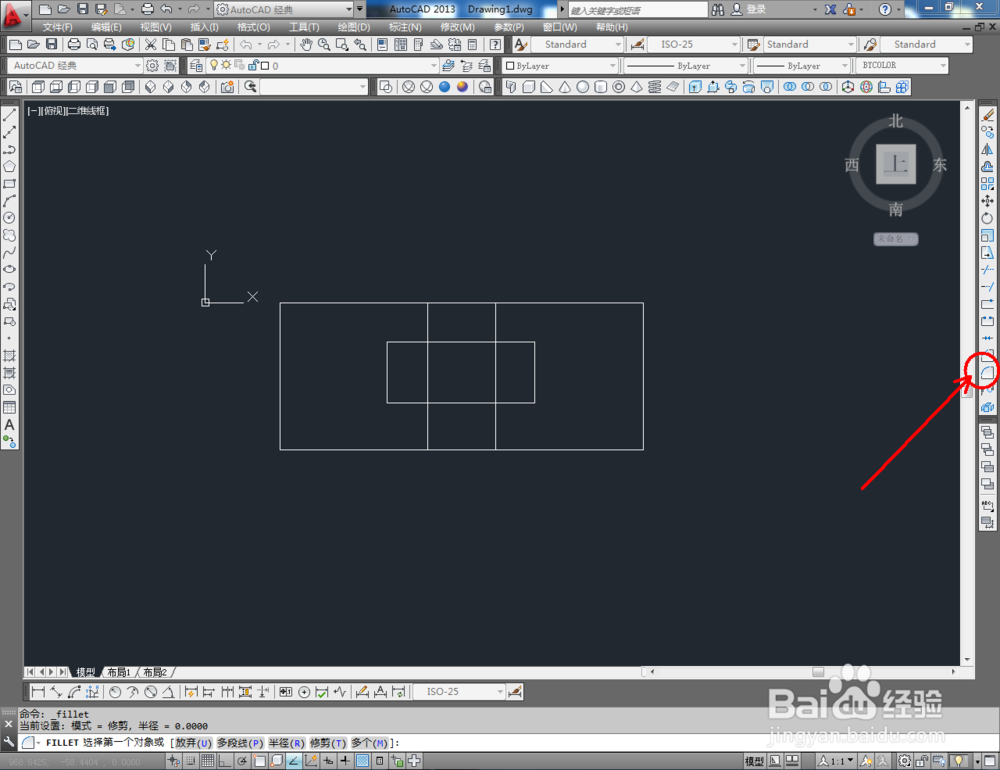

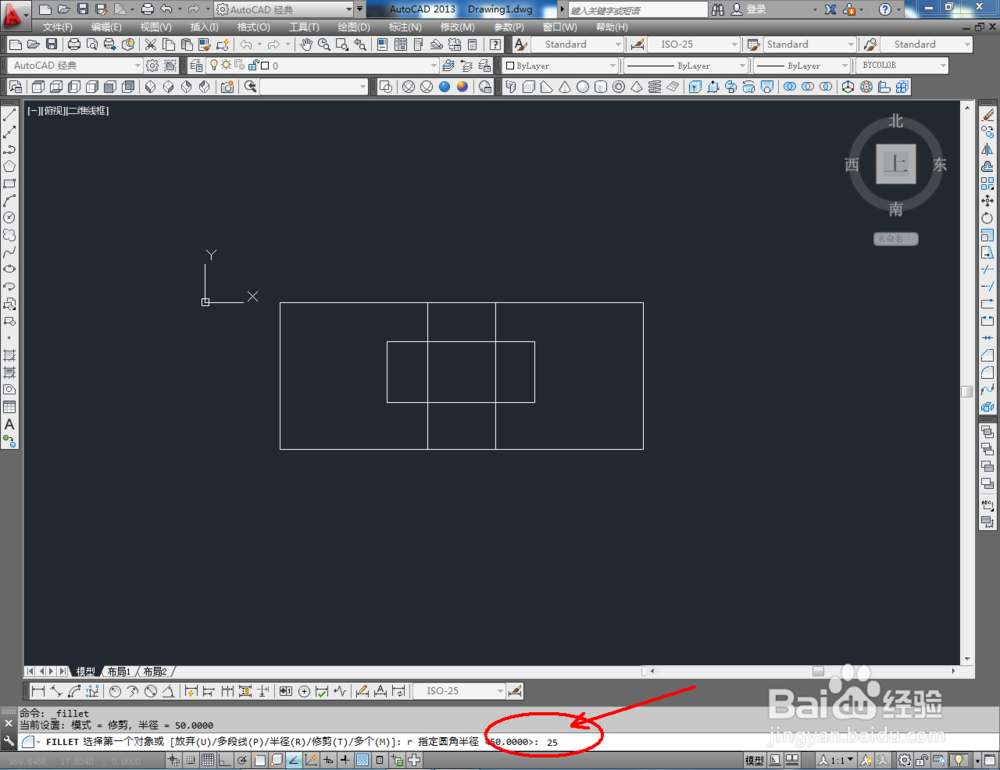

4、点击【俯视】切换到俯砷啼硎实视图界面，点击【矩形】工具，在图示区域绘制出一个矩形图案。点击【圆角】工具，在命令栏中输入：r并按下空格键，输入圆角半径：25，完成矩形图案四个角的圆角处理（如图所示）；

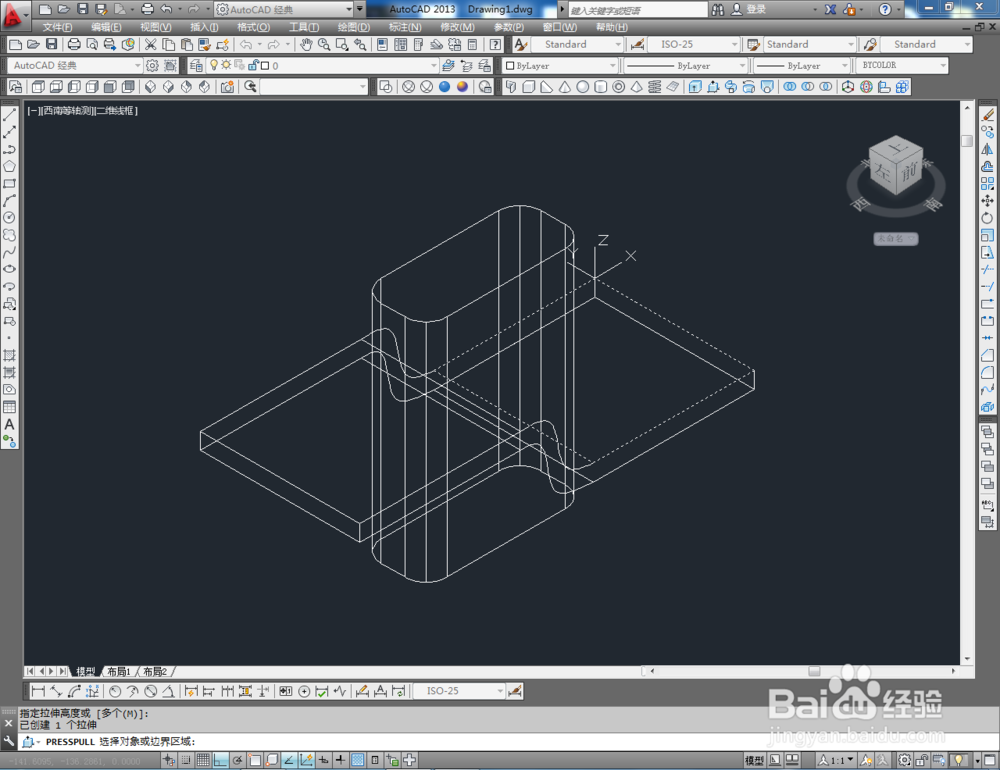

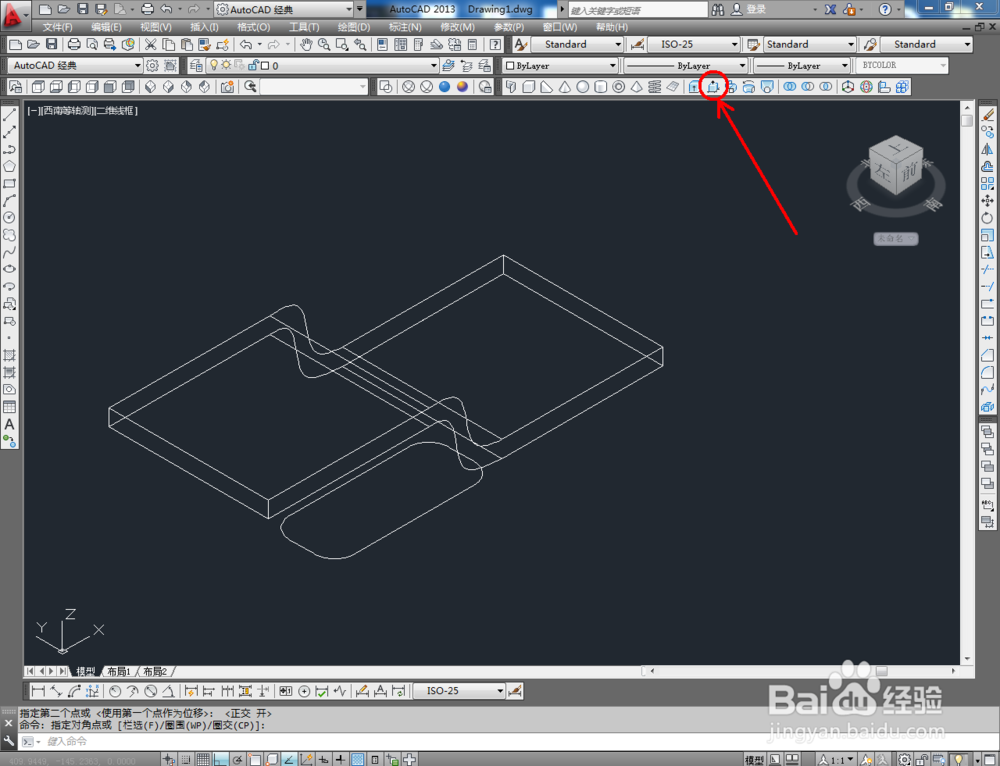

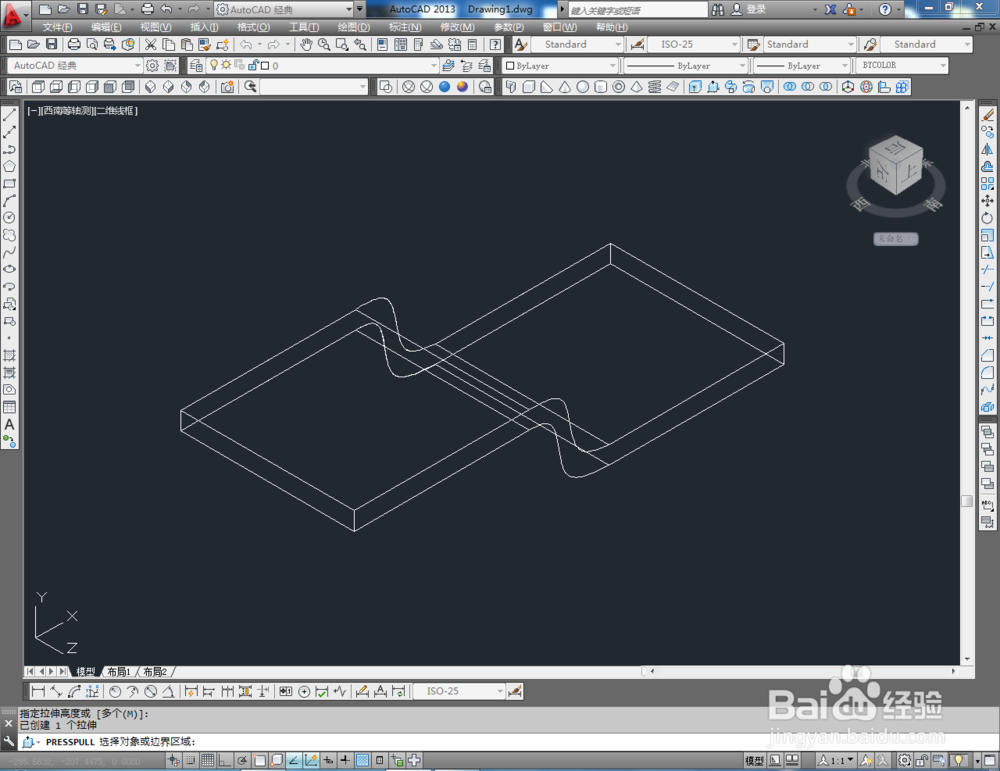

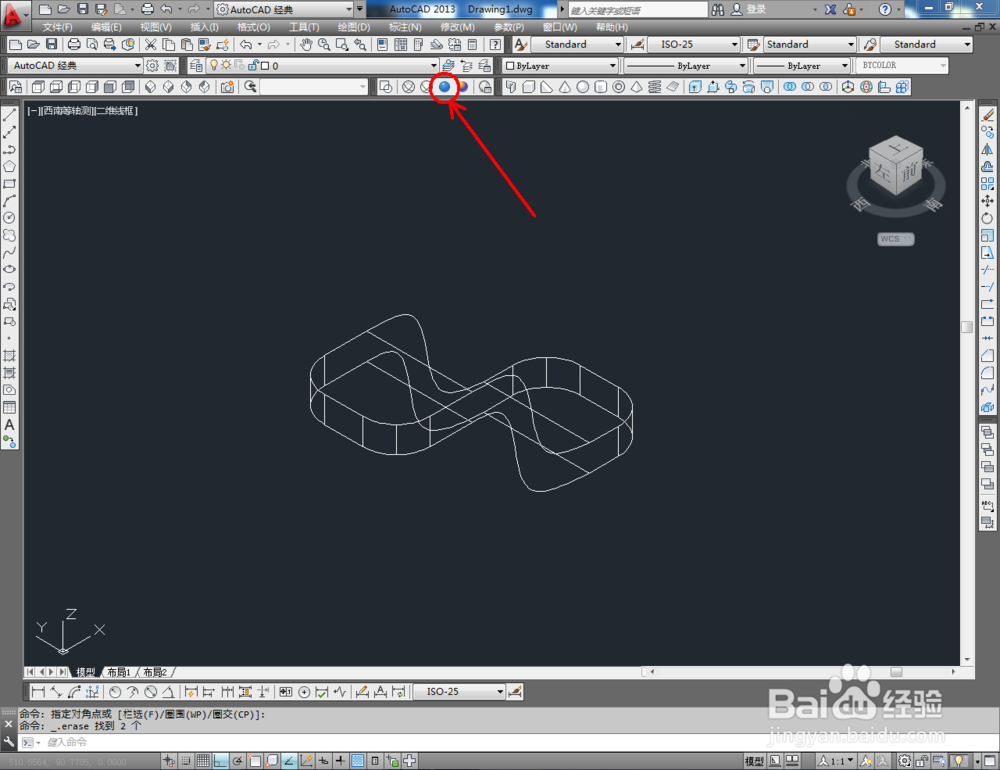

5、点击视图栏中的【西南等轴测】将视图切换为西南视角。点击建模工具栏中的【按住并拖动】，同样对制作好的圆角矩形进行挤出操作。

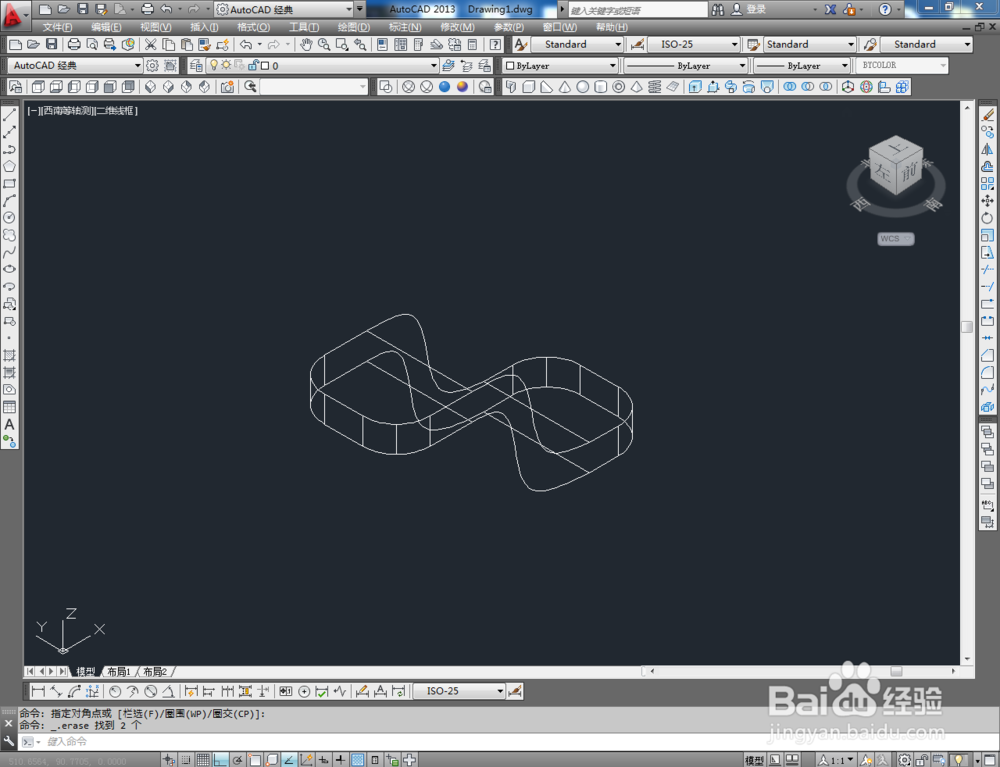

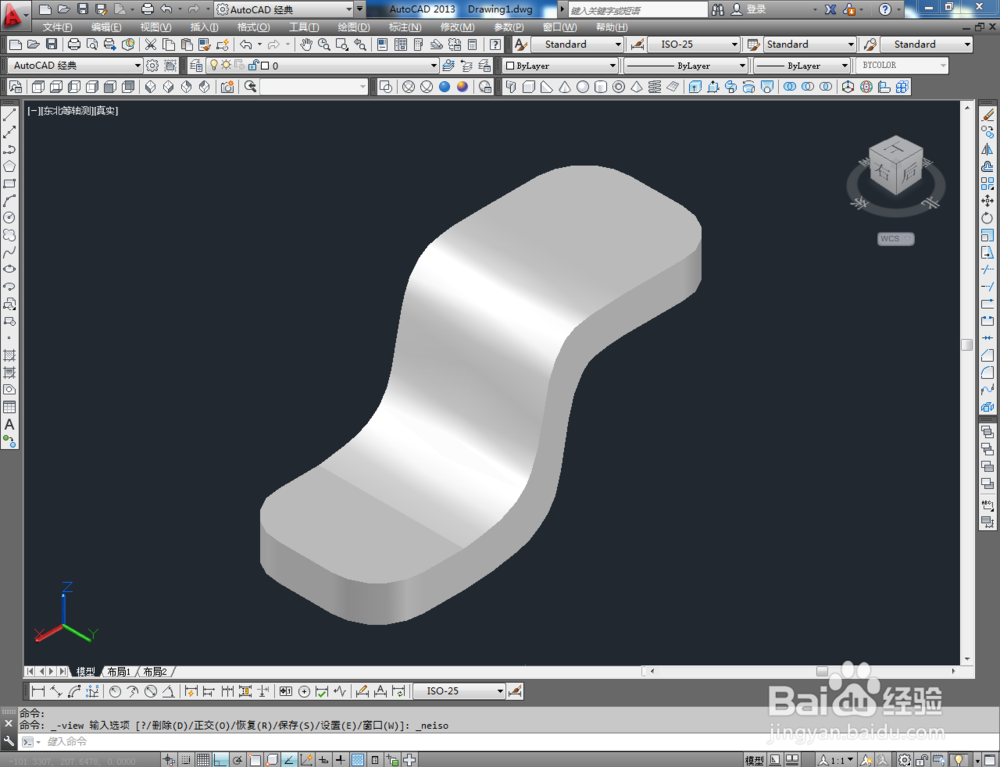

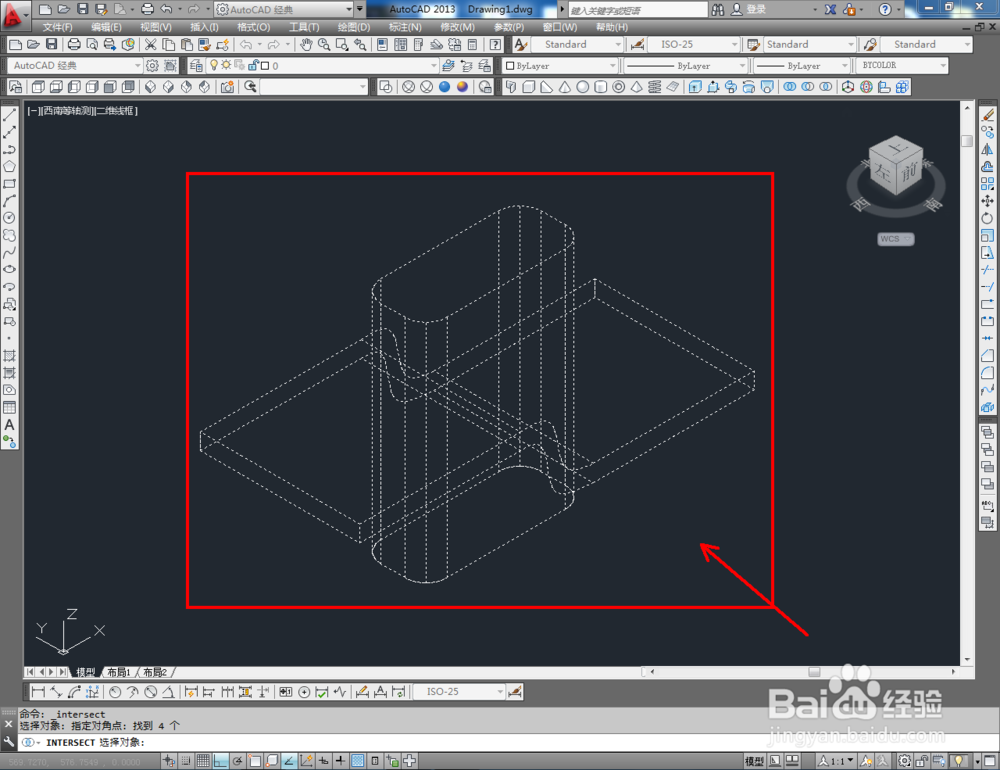

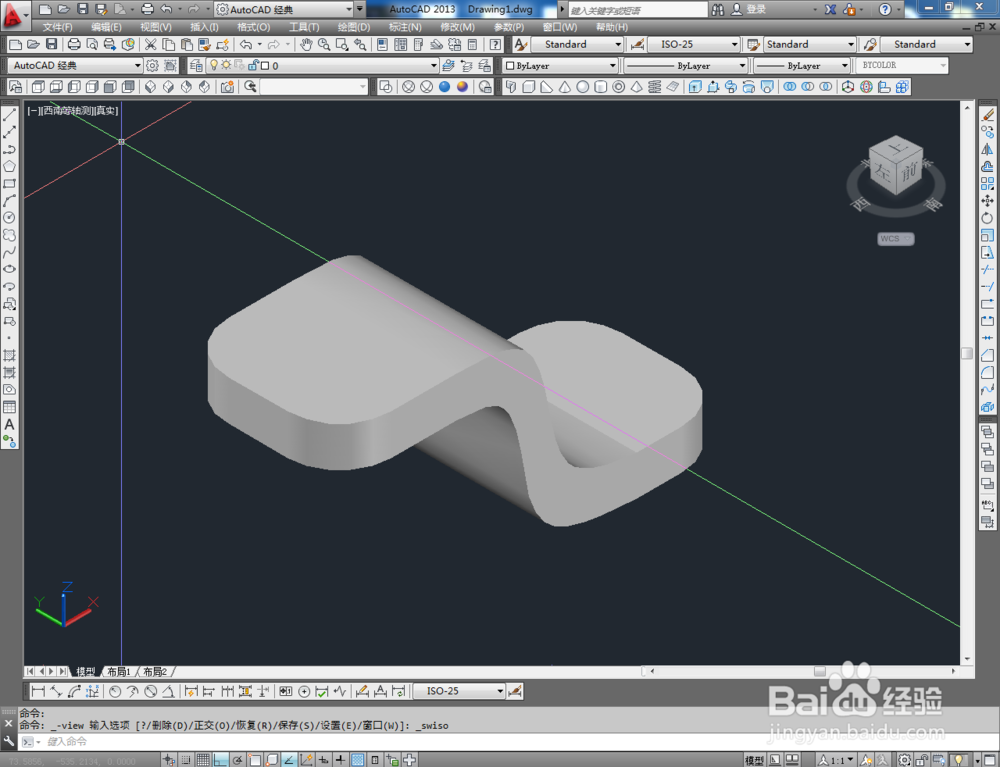

6、点击建模工具栏中的【交集】，框选制作好的两个模型后，按下空格键确认，这样我们通过交集制作出来的模型就制作完成了。
