认识"FANUC 0iM"机床控制面板（一）

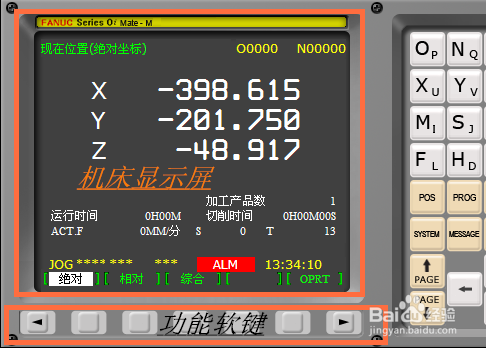

1、下图显示的是"FANUC 0iM"机床控制面板的“显示区域”和“功能软键”。

“显示区域”所显示的内容是根据它右侧的“控制系统操作面板”的按钮和它下方的“功能软键”来显示不同的内容。

2、“功能软键”，两侧的带箭头的软键是拓展键，向前或向后查询显示屏上显示不到的内容；中间的空白软键，每个按键代表显示屏上它对应的内容，图中第一个空白软键代表的绝对坐标。

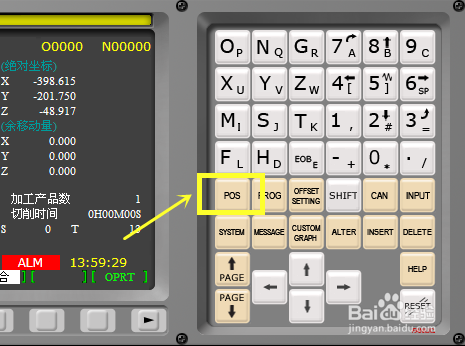

3、POS（机床各坐标）

POS键，是英文position的缩写，中文意思：位置。

点击POS键，显示屏上可以显示机床的绝对坐标、相对坐标、综合坐标。

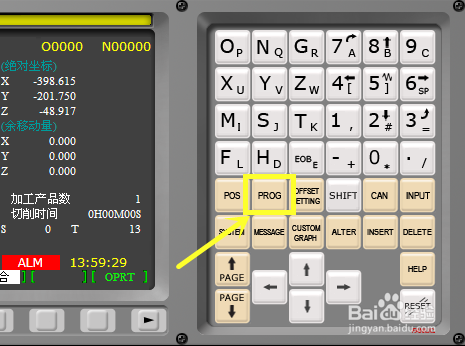

4、PROG（程序键）

PROG键，是英文program的缩写，中文意思：程序。

点击PROG键，显示屏上显示机床正在运行的程序；或者在显示屏上查看机床上的的程序。

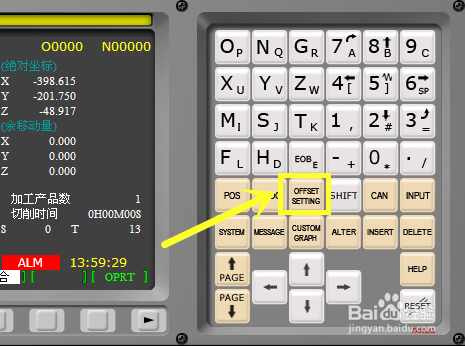

5、OFFSET SETTING（机床坐标系统或者刀偏坐标系）

点击OFFSET SETTING键，可以修改坐标系的偏差值，刀具的补正等。

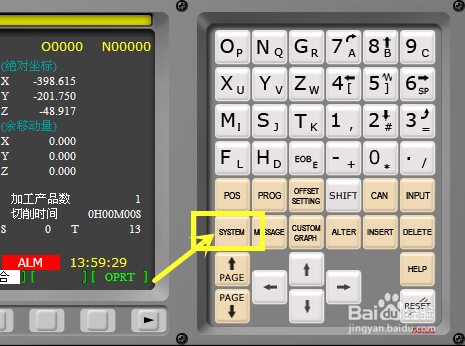

6、SYSTEM（系统参数）

点击SYSTEM键，可以在显示屏上查看或修改系统的参数。

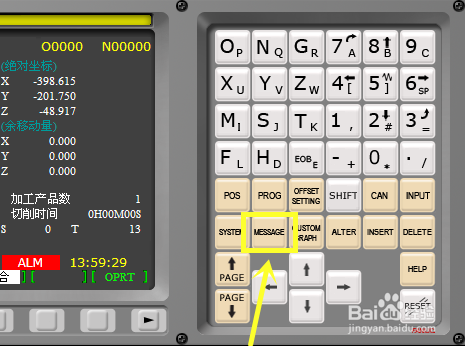

7、MESSAGE（报警信息键）

点击MESSAGE键，可以查看机床的报警信息。

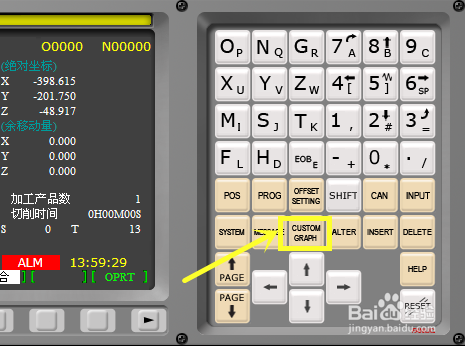

8、CUSTOM GRAPH（图像键）
