矿井充水图实图绘制

1、a巷品疏饯懒道涌水点绘制，巷道内箭头使用蓝色笔画，并注明编号、出水日期、涌水量、水位（水压）、水温及涌水特征。b回采工作面涌水c涌水点观测站

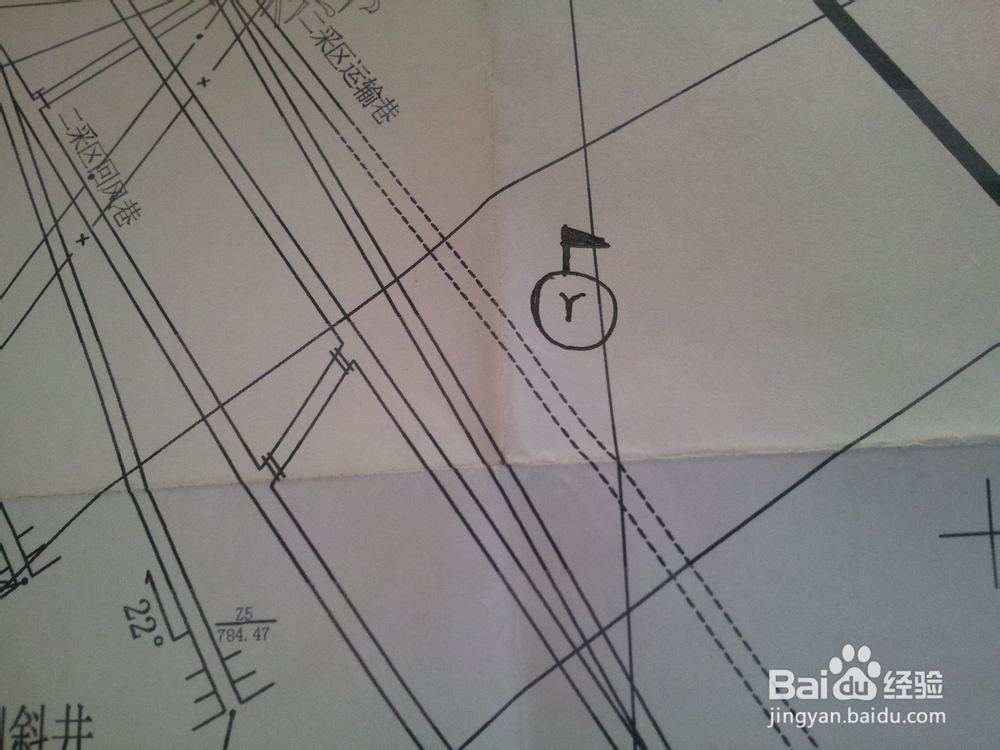

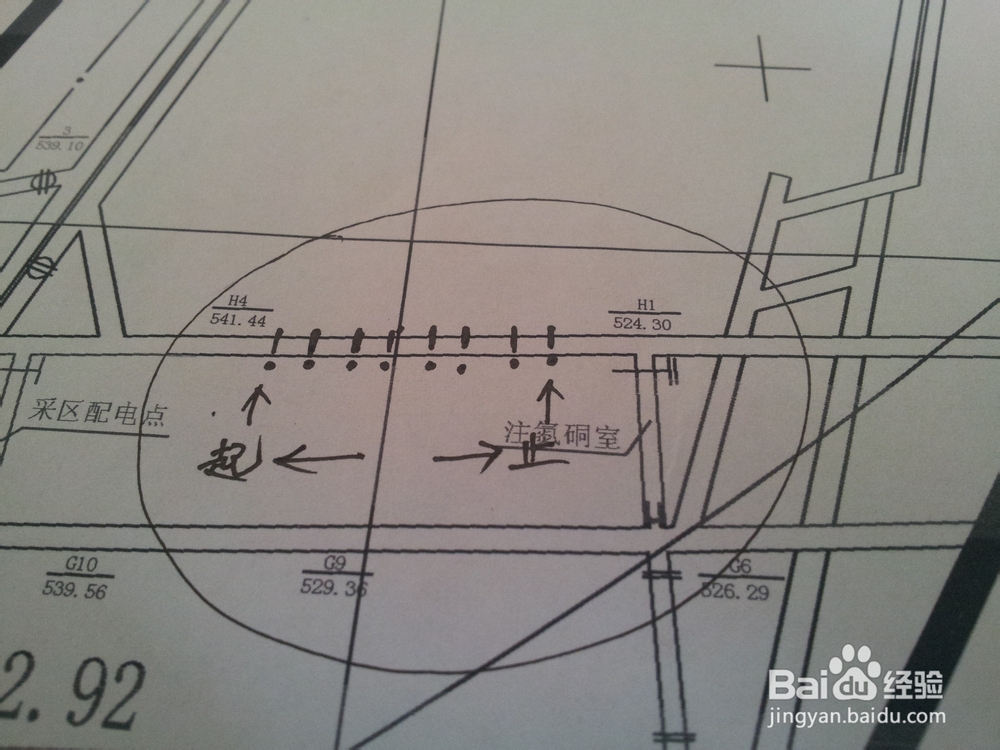

2、透流沙点绘制，左侧注记编号，右侧注记透沙量、透沙起止时间，已处理的注记处理时间。

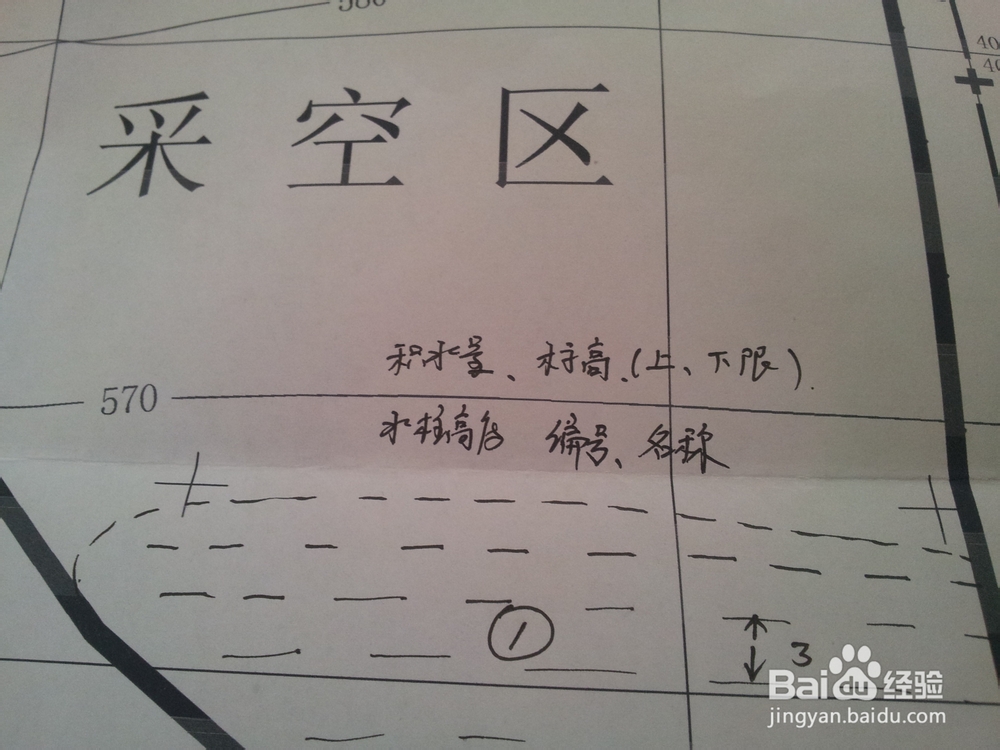

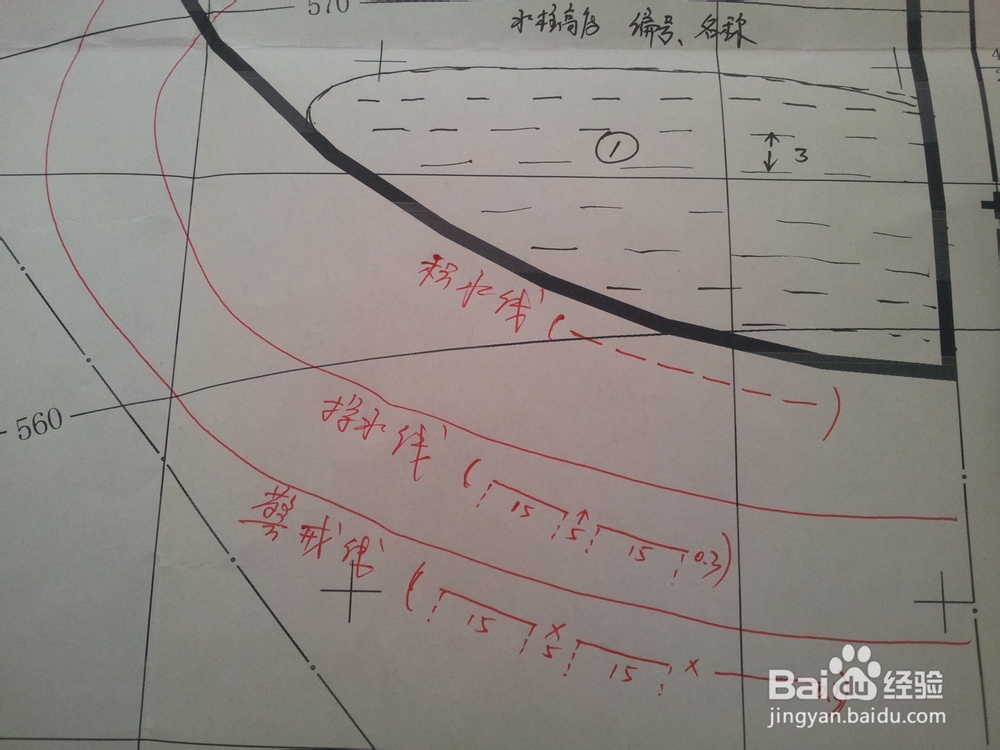

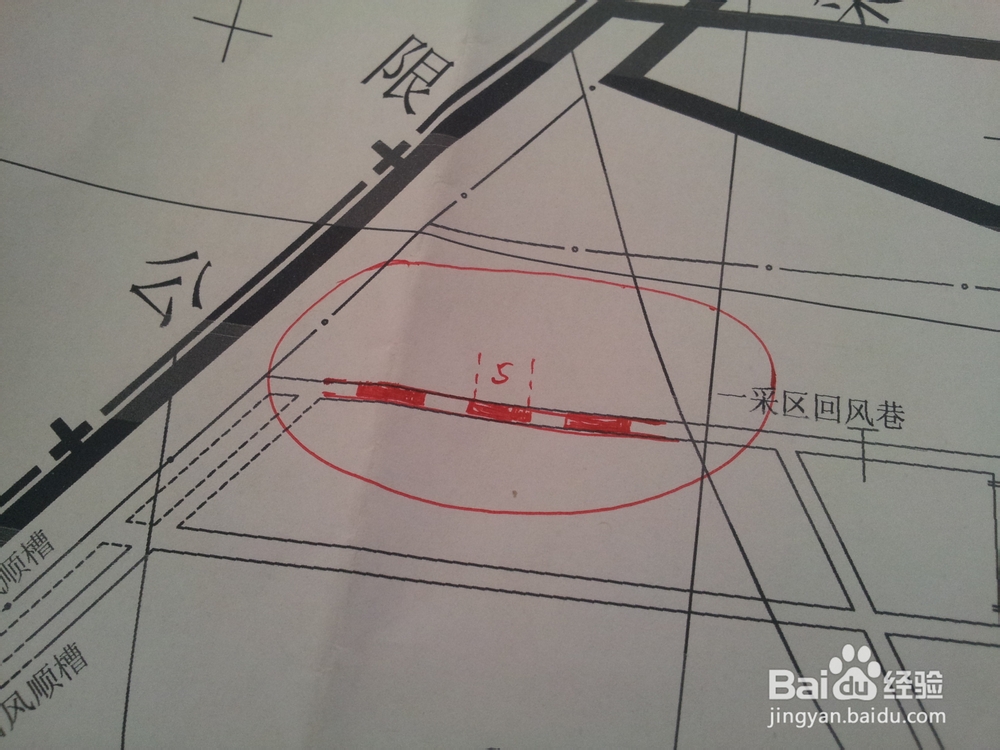

3、古井、废弃井巷、采空区、老硐等的积水范围和娑授赔那积水量、绘制特点。泄水巷岩巷用橘黄，煤巷用黑色。淋水区、积水区、积水三线、泄水巷。

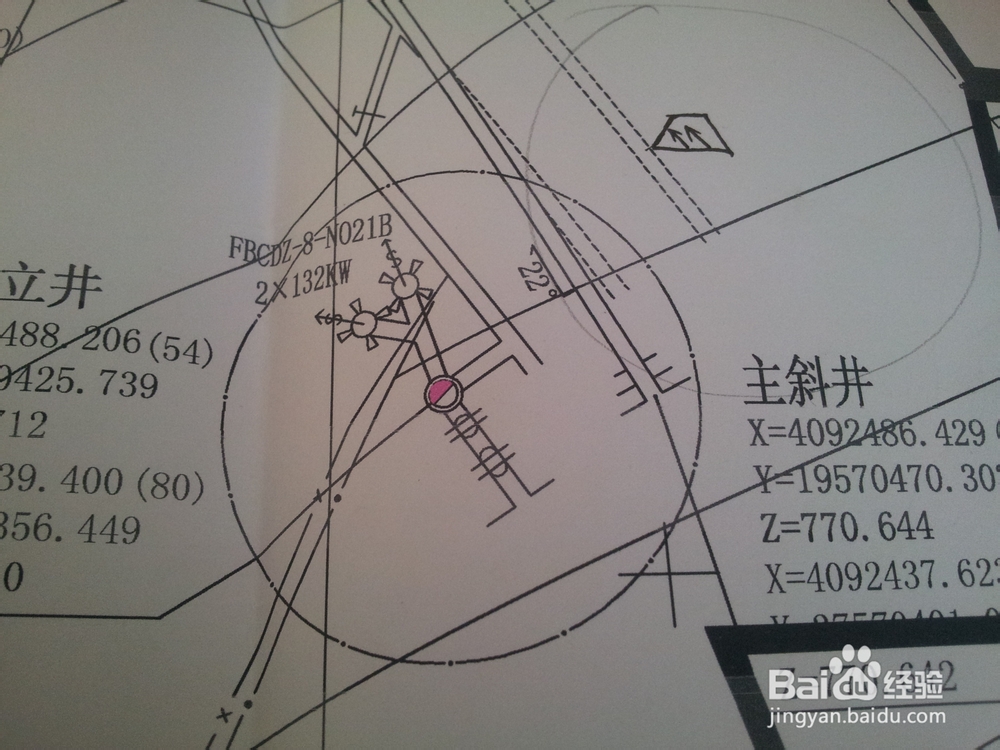

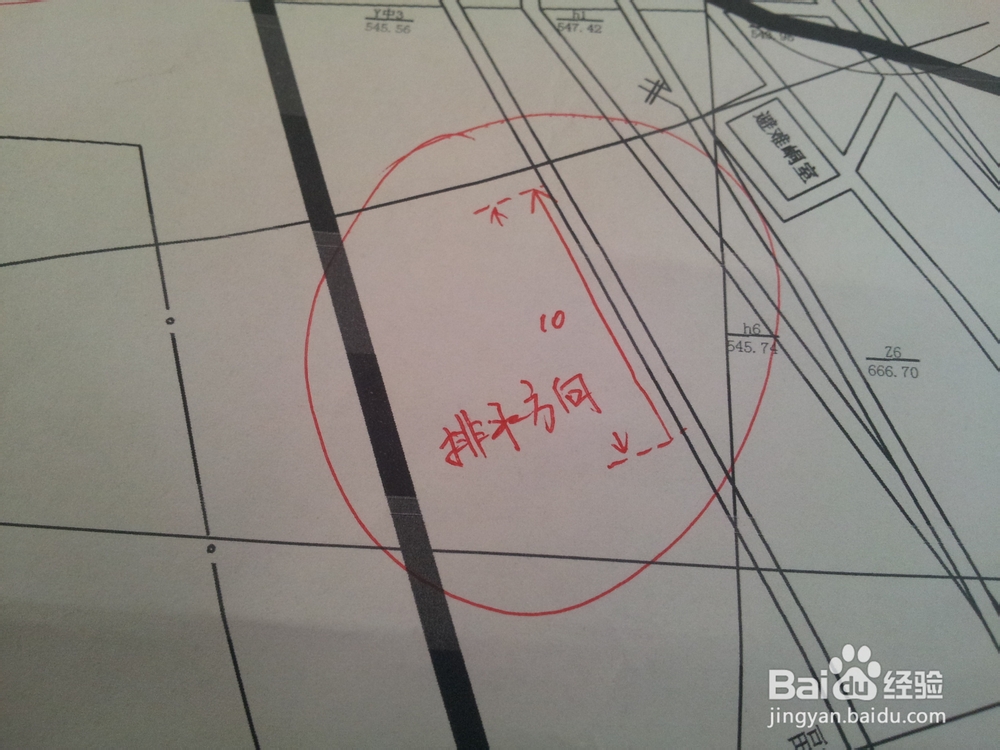

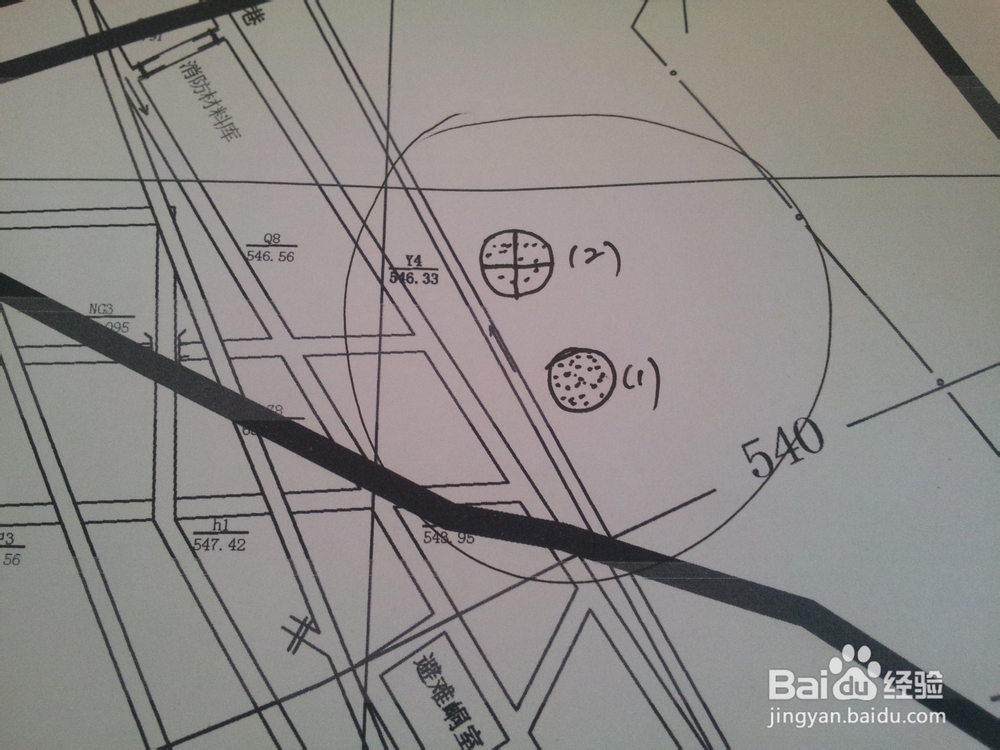

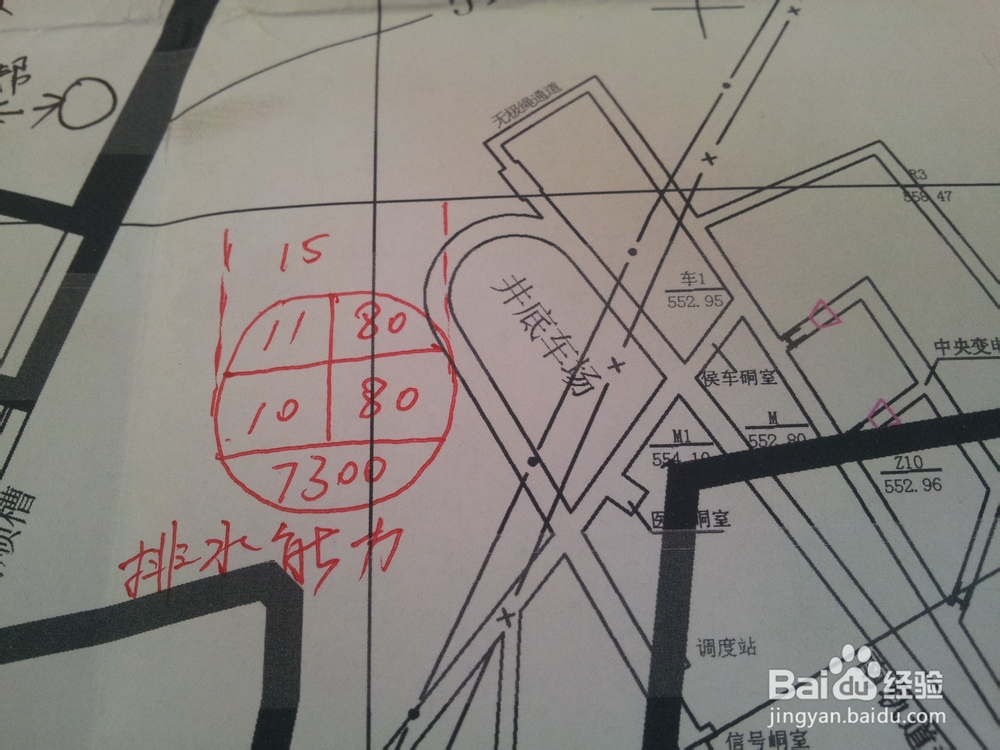

4、井下防水闸门、水闸墙、放水孔、防隔水煤（岩）柱、泵房、水仓、水泵台数及能力。井下输水线路、排水方向等。

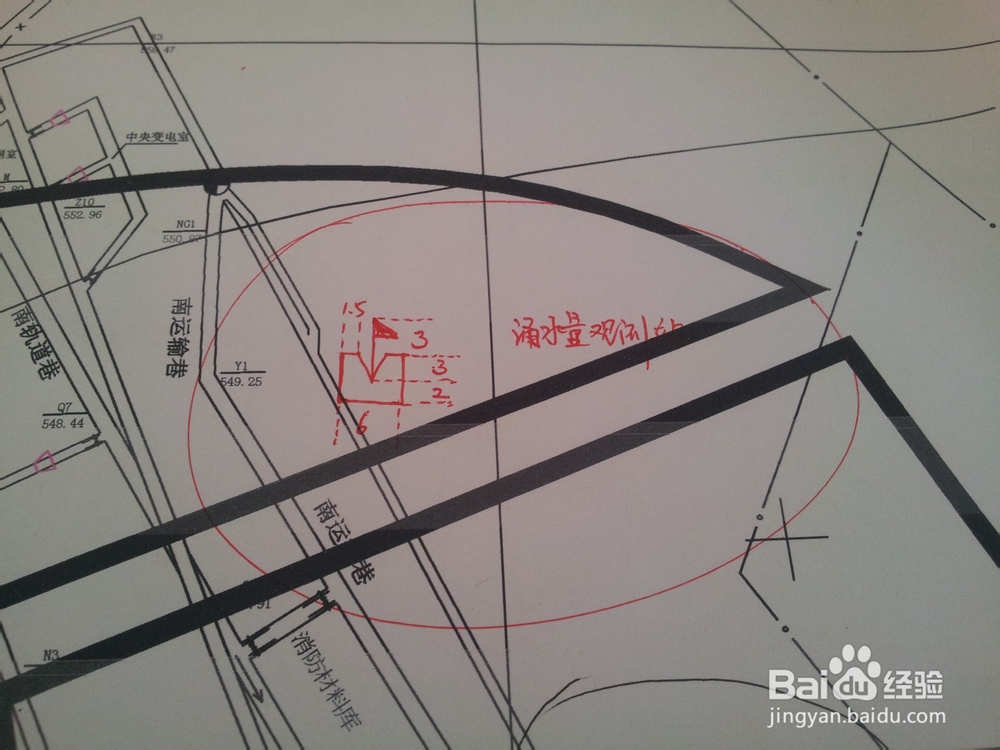

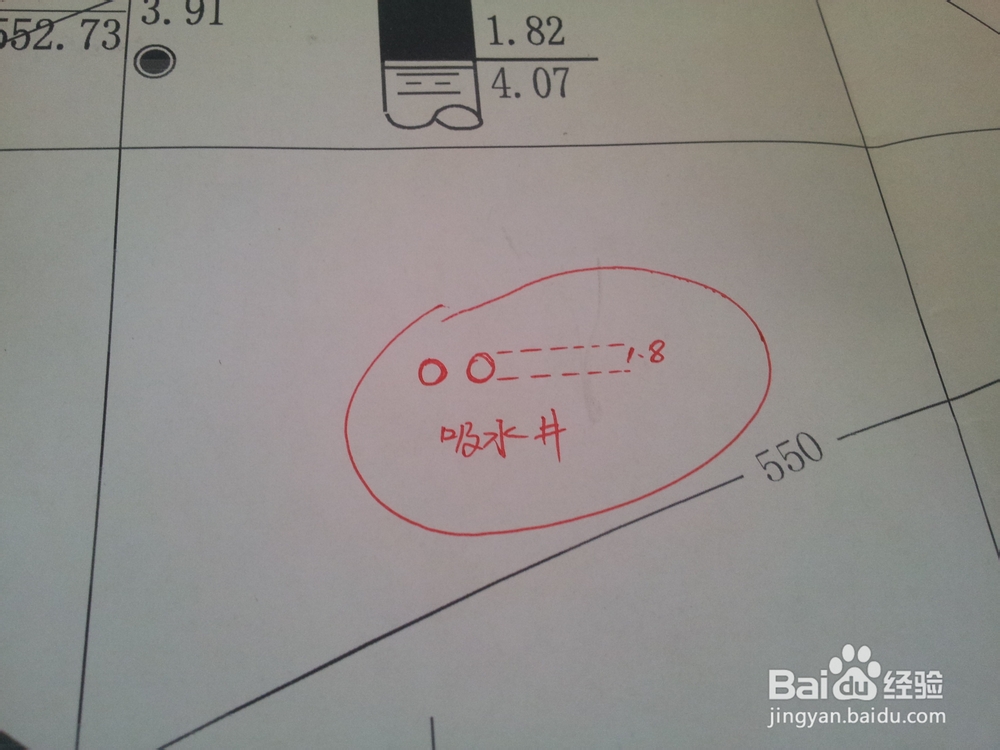

5、井下涌水量观测站（点）的位置、吸水井绘制。
