使用CAD绘制滚筒碎选机

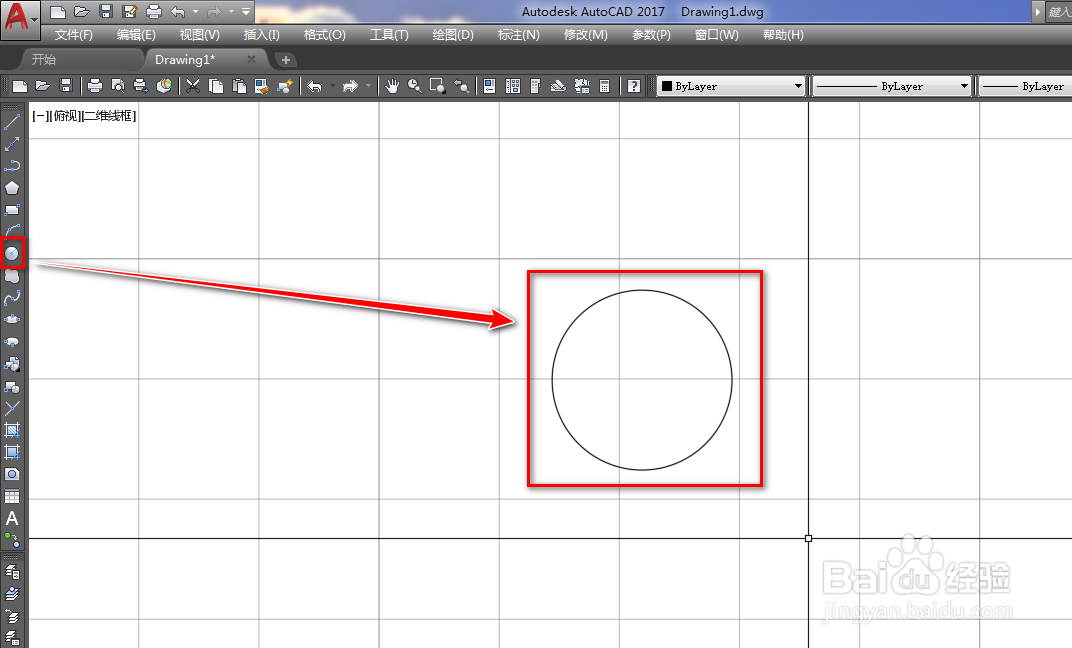

1、使用圆工具在作图区绘制一个圆，如下图。

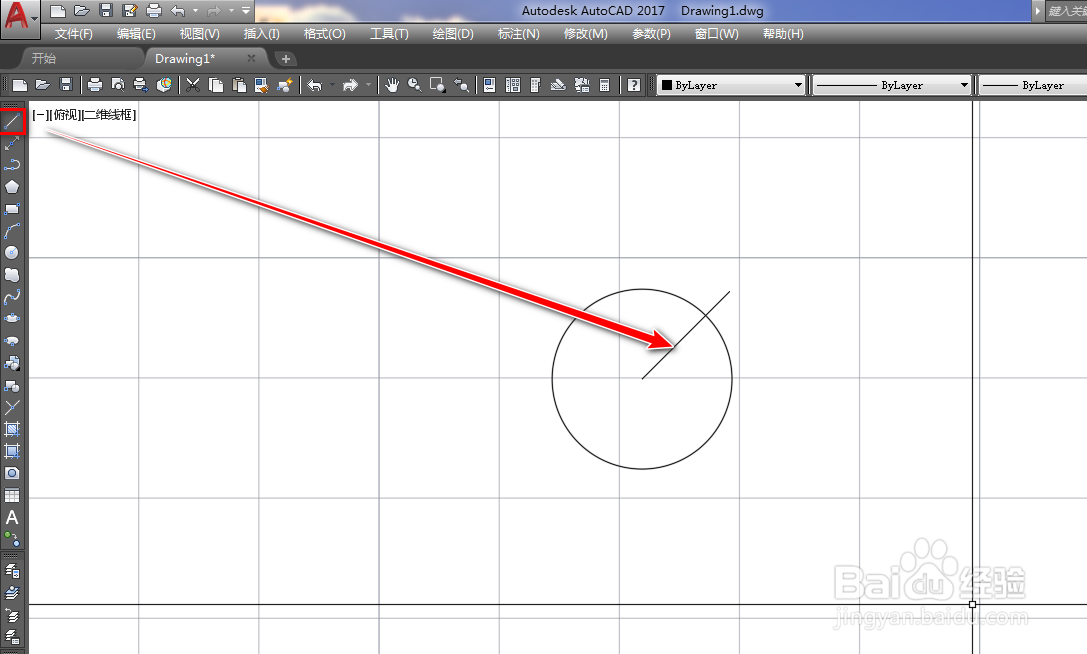

2、使用直线工具，以圆心为起点绘制一条倾角为45度的斜线，如下图。

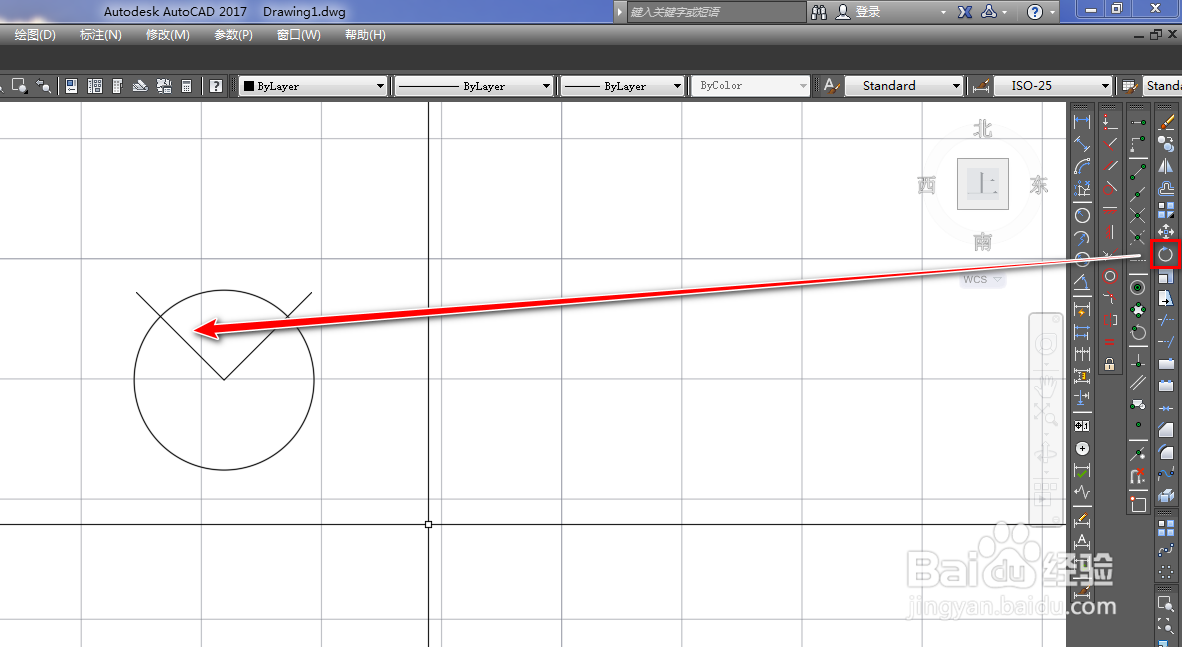

3、使用旋转工具，以复制的方式绘制一条斜线，如下图。

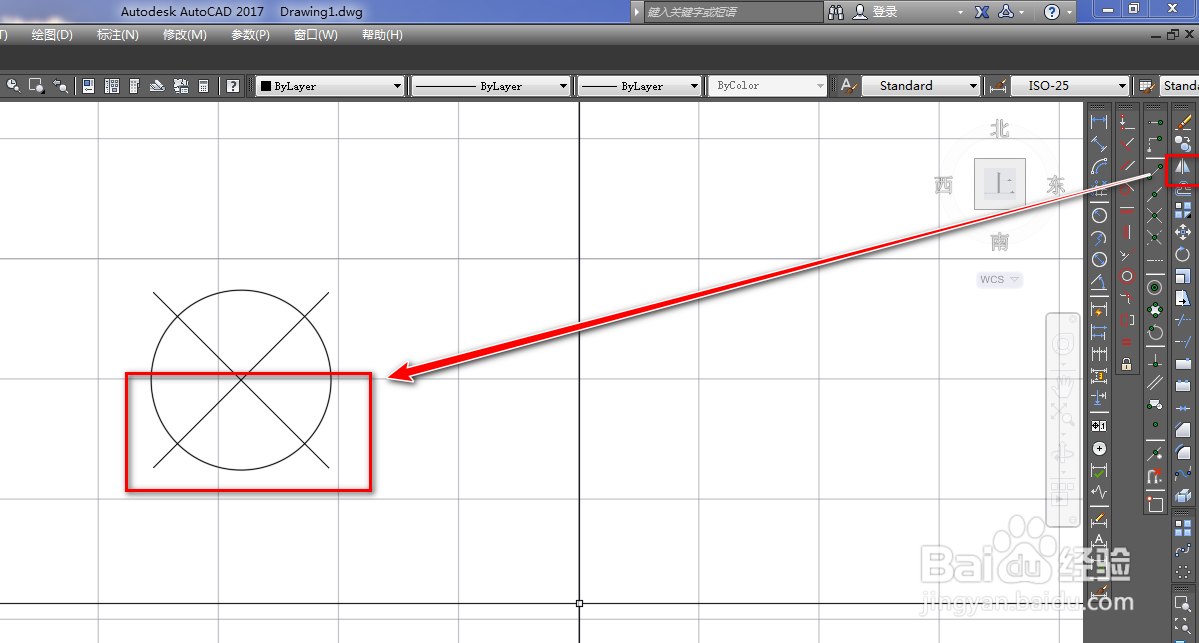

4、使用镜像工具，将两条斜线以通过圆心的横线做镜像，如下图。

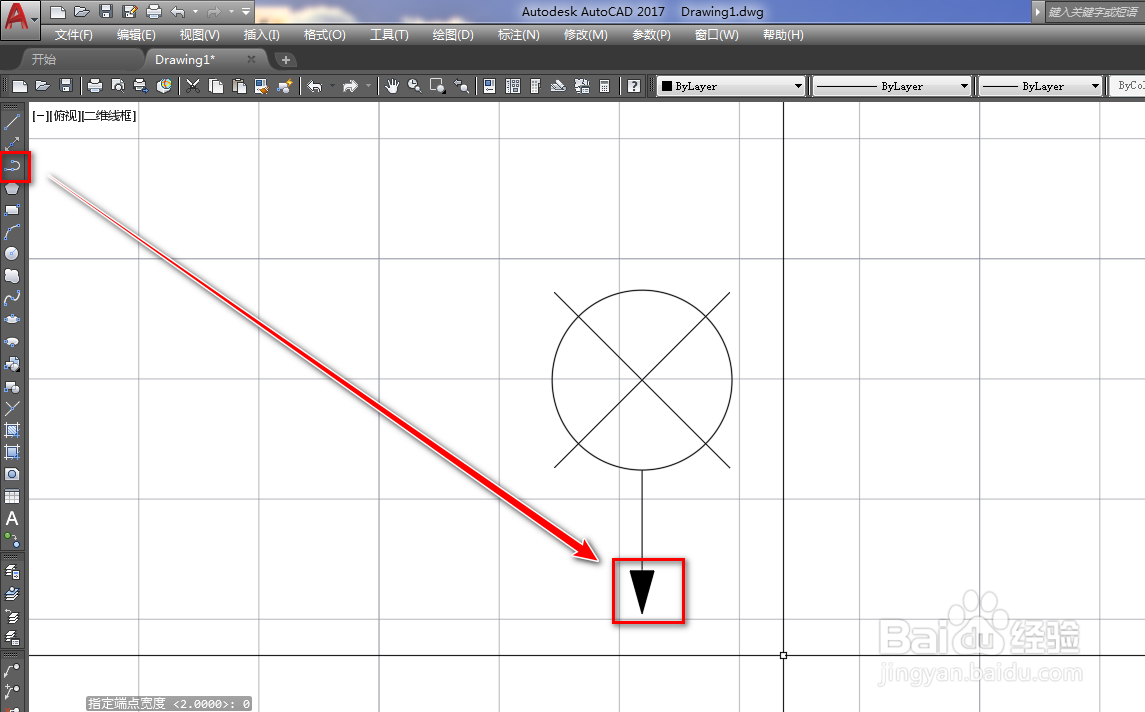

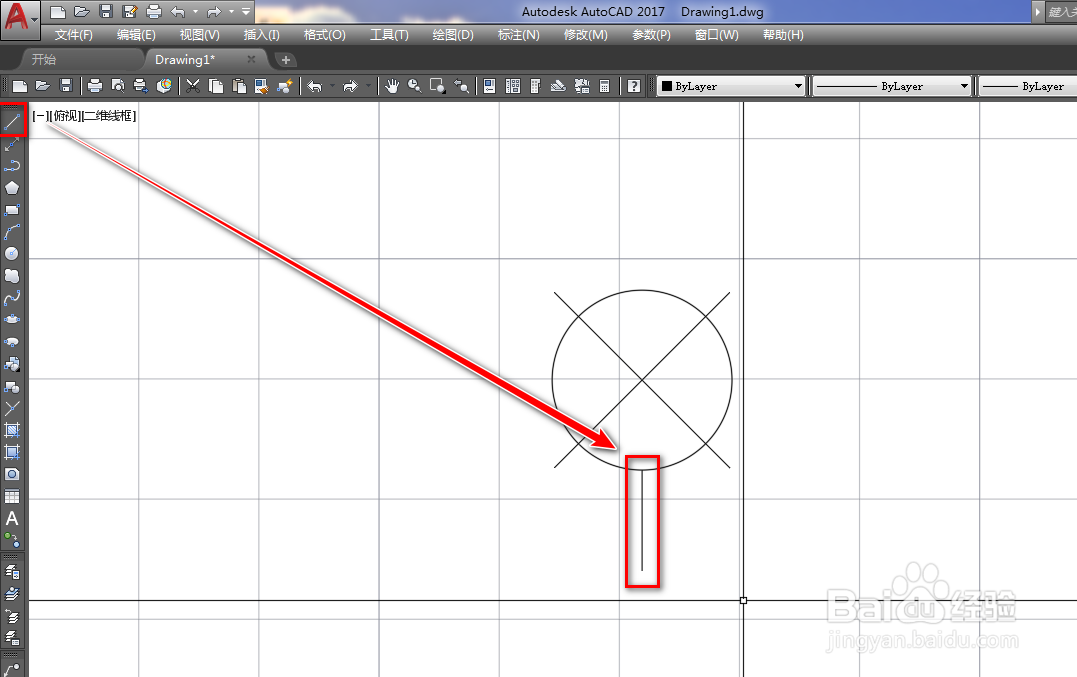

5、使用直线工具绘制一条竖线，使用多段线工具，绘制以个箭头，如下图。

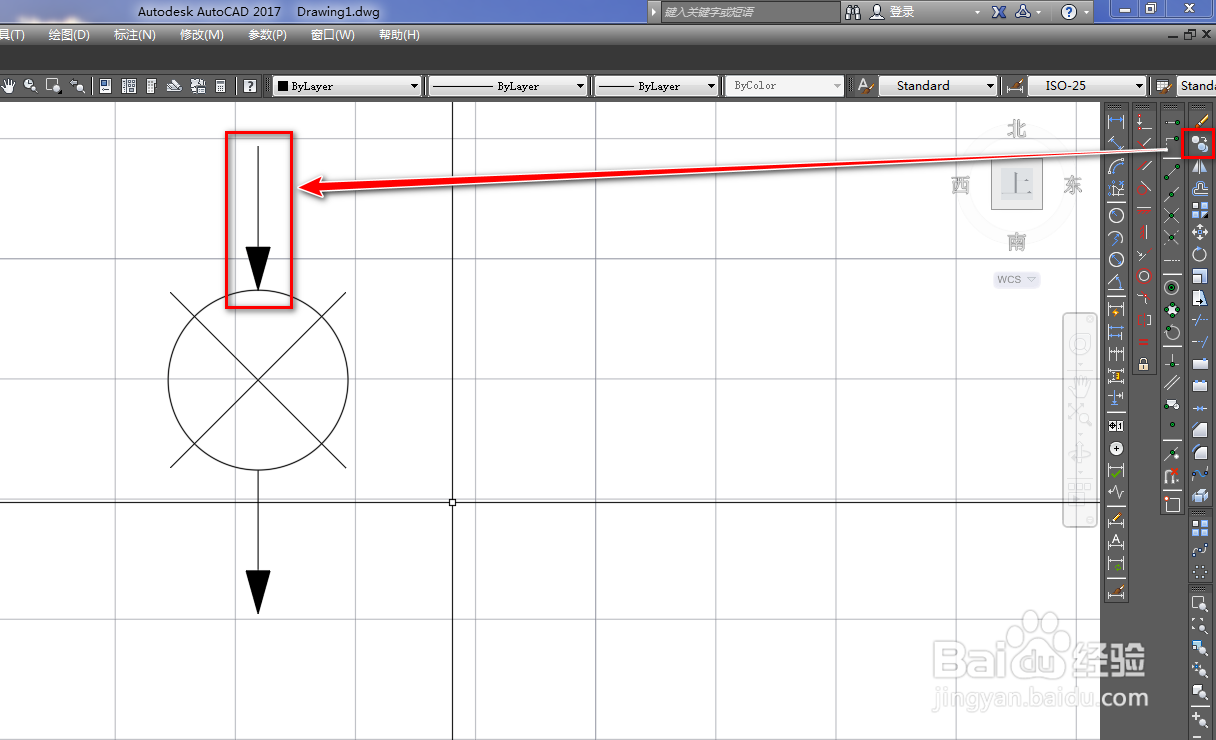

6、使用复制工具，将箭线复制到圆的上方，如下图。

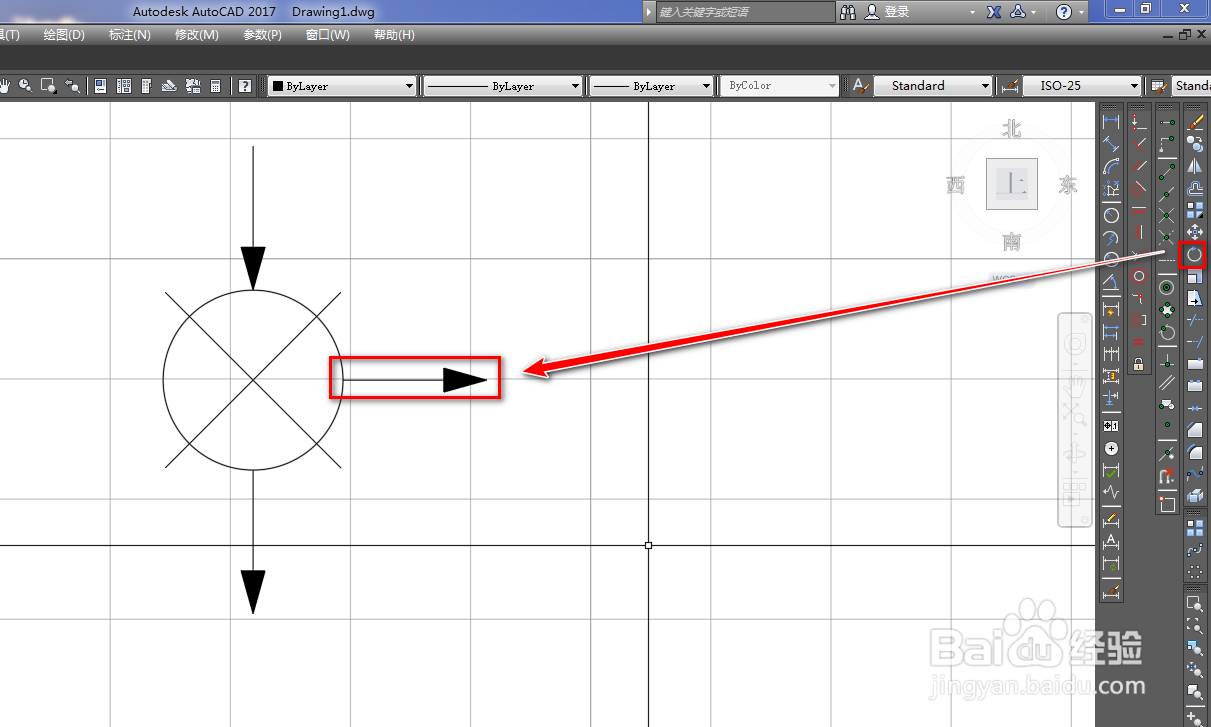

7、再次使用旋转工具，以复制的方式得到一个水平的箭线，如下图。

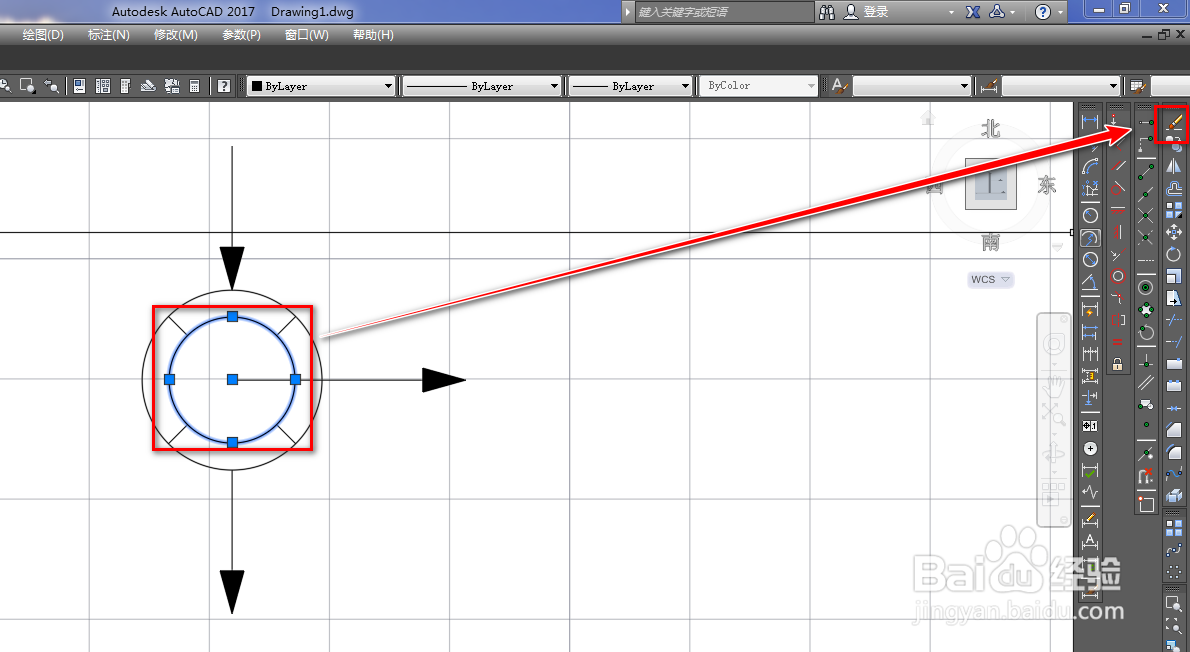

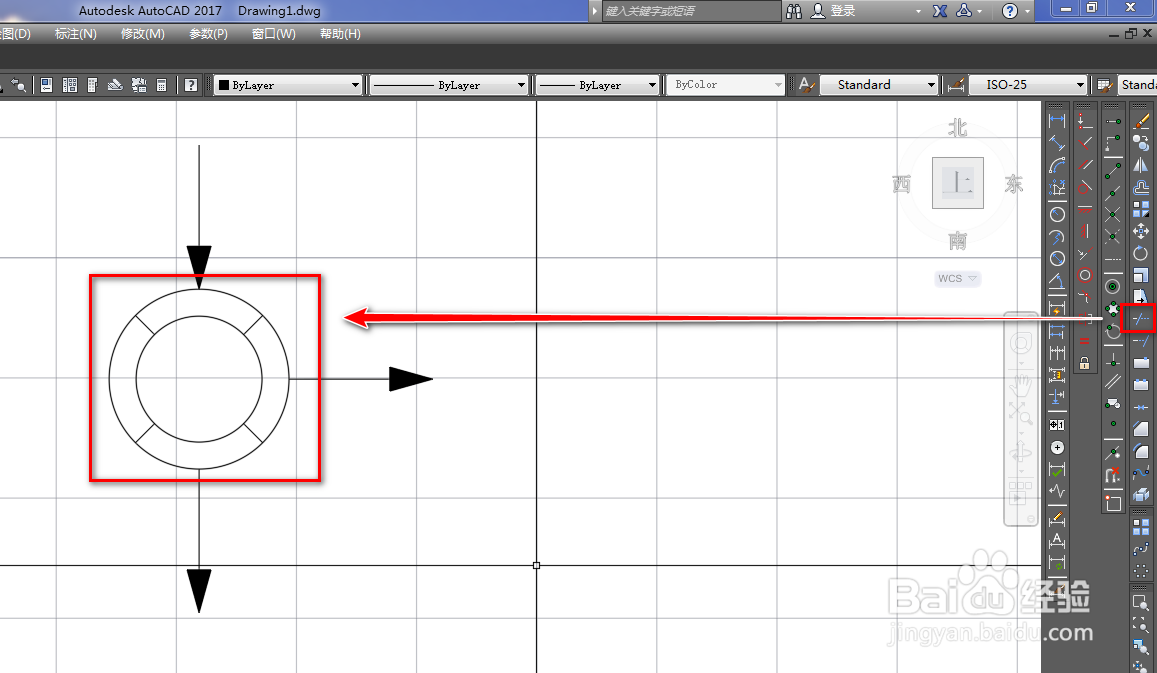

8、使用圆工具绘制一个同心的小圆，如下图。

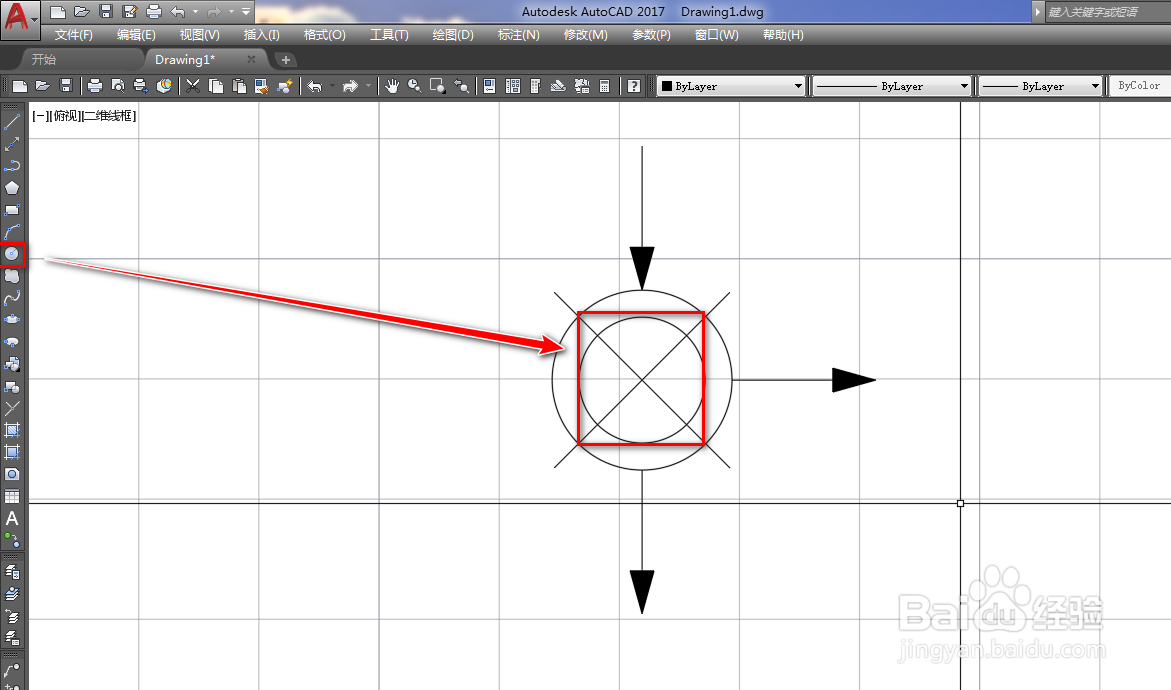

9、使用修剪工具，将大圆外，小圆内的斜线修剪掉，如下图。

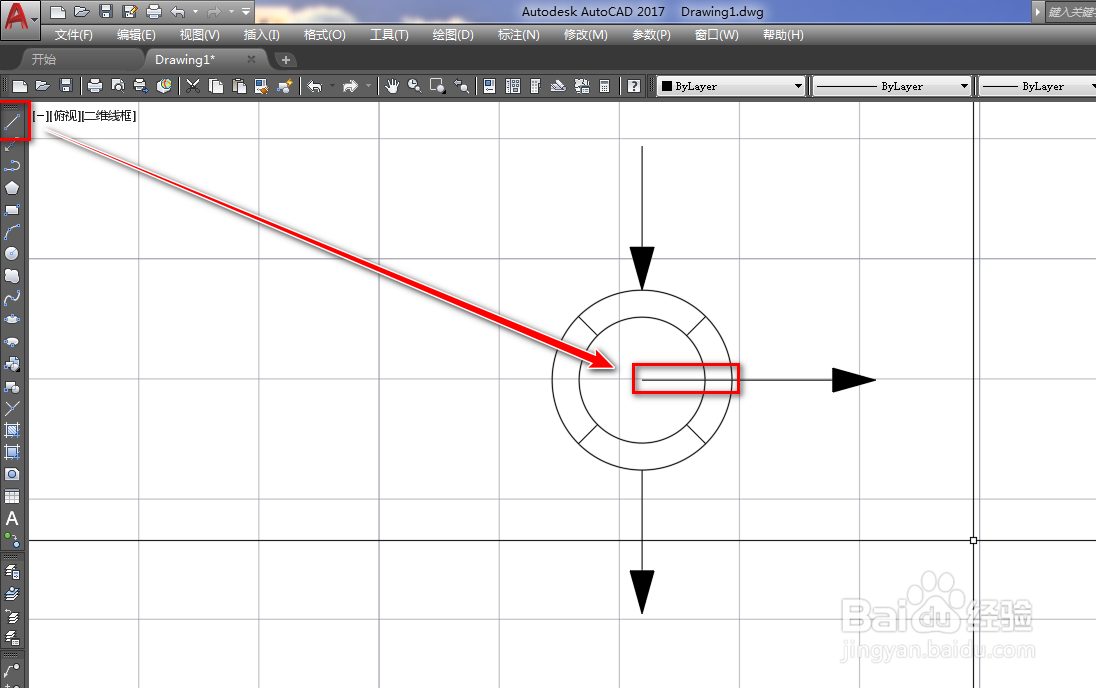

10、使用直线工具，连接圆心和水平箭线的起点，如下图。

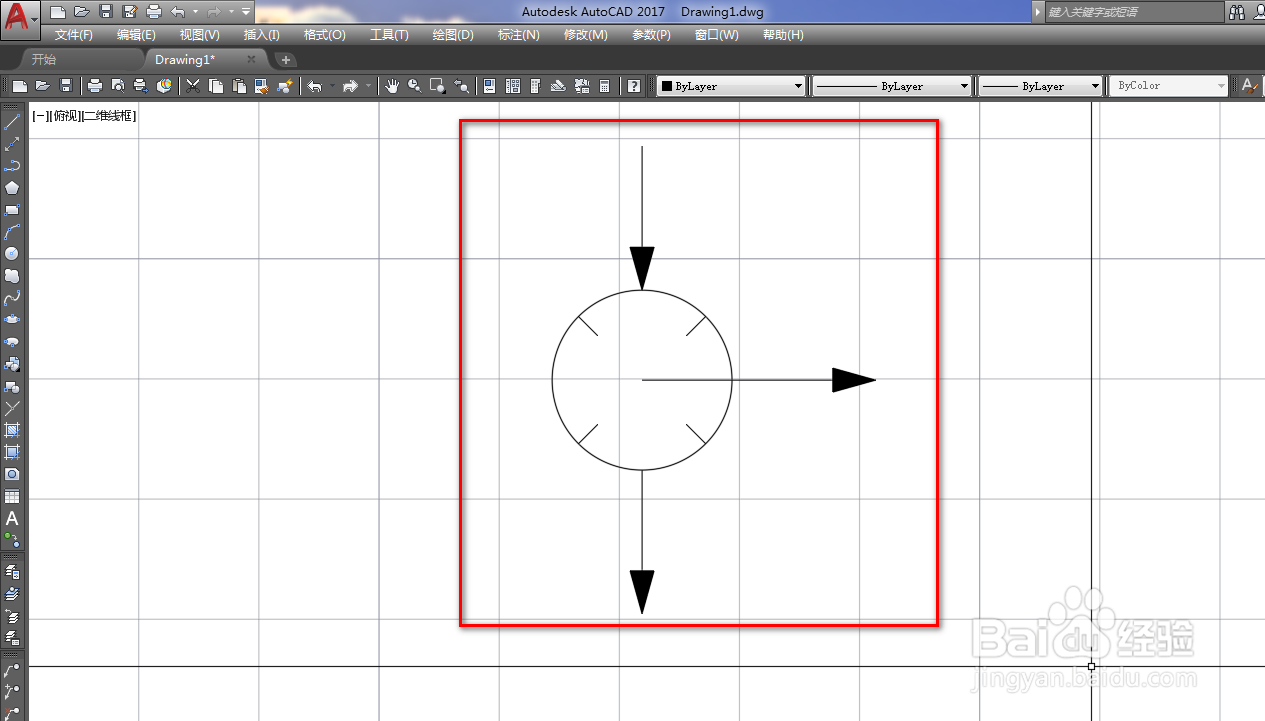

11、使用删除工具，将圆删除就得到了我们需要的滚筒碎选机图形符号，如下图。
