C4D建模--圆盘上创建多组不同数量造型的方法

1、  创建一个圆盘，旋转分段为24；其它参数默认。如图所示。

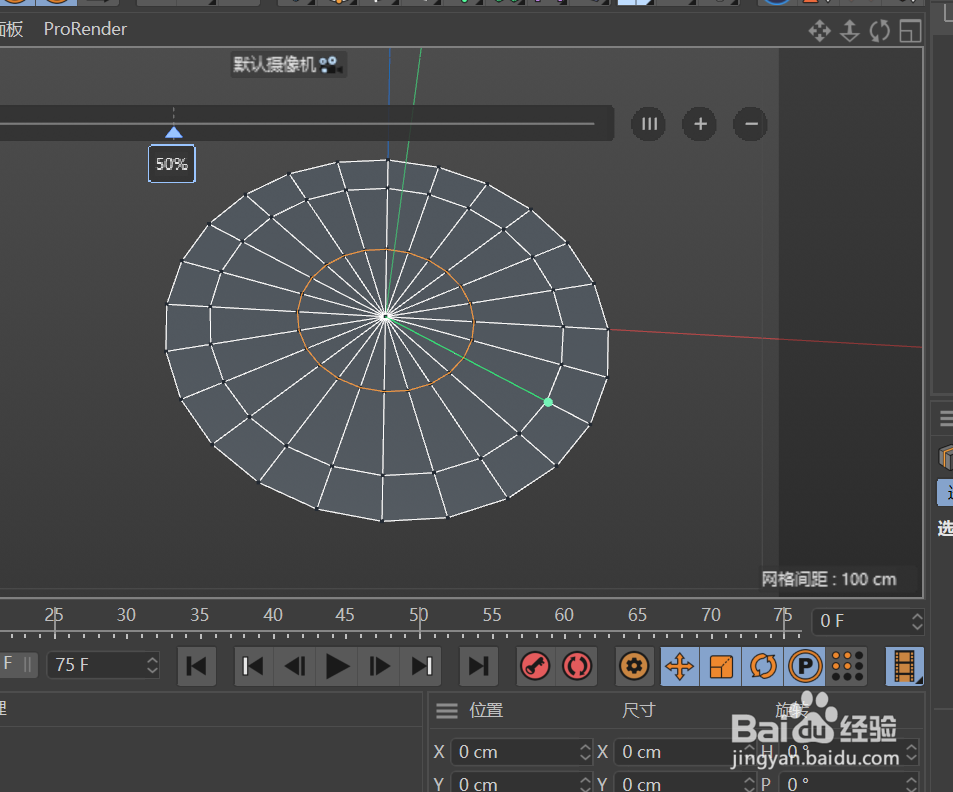

2、  将圆盘转为可编辑多边形，给圆盘添加二组循环线；这二组循环线用来分隔出后面造型的区域。如图所示。

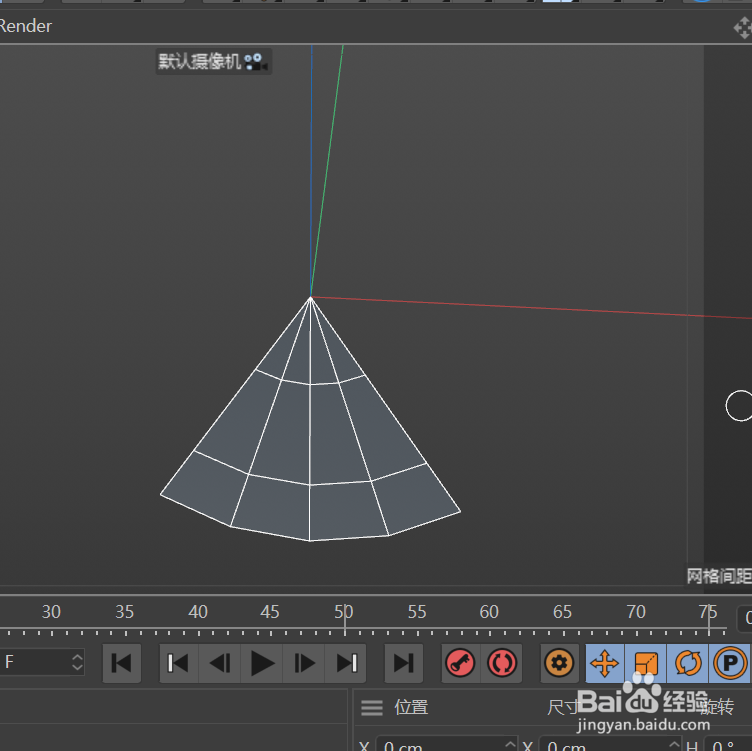

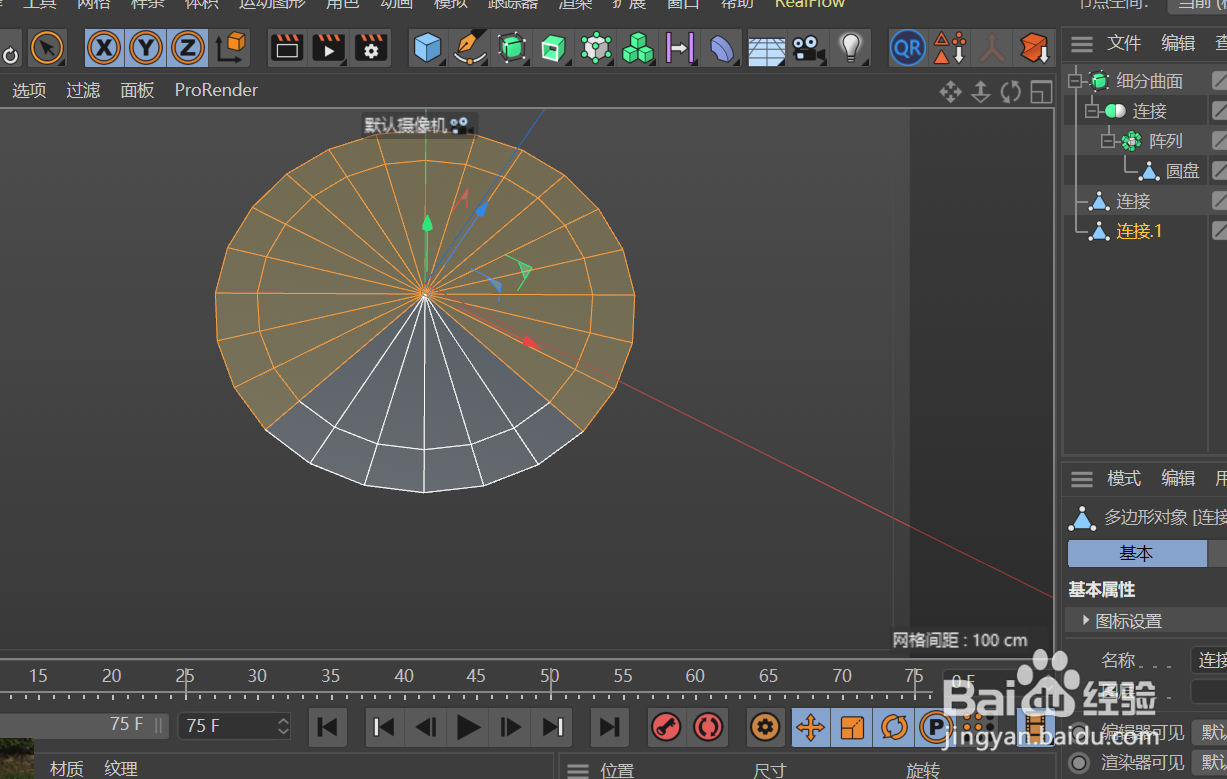

3、  首先创建6个四方造型。圆盘的旋转分段为24，要创建出6个四方造型，只需要选择圆盘中四个片段（24/6）创建其中一个造型即可。如图所示。

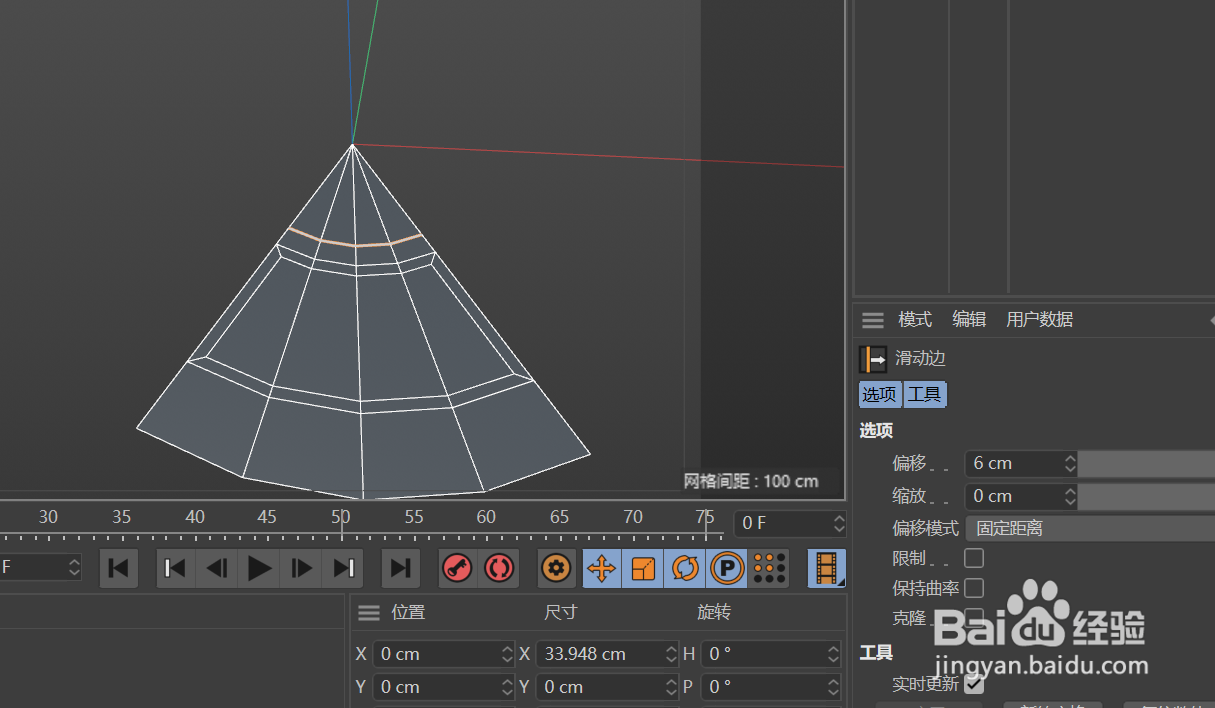

4、  对保留的面片进行编辑，向内挤压出四边造型的保护边，对靠近圆心的边进行滑动复制出6CM的结构线。如图所示。

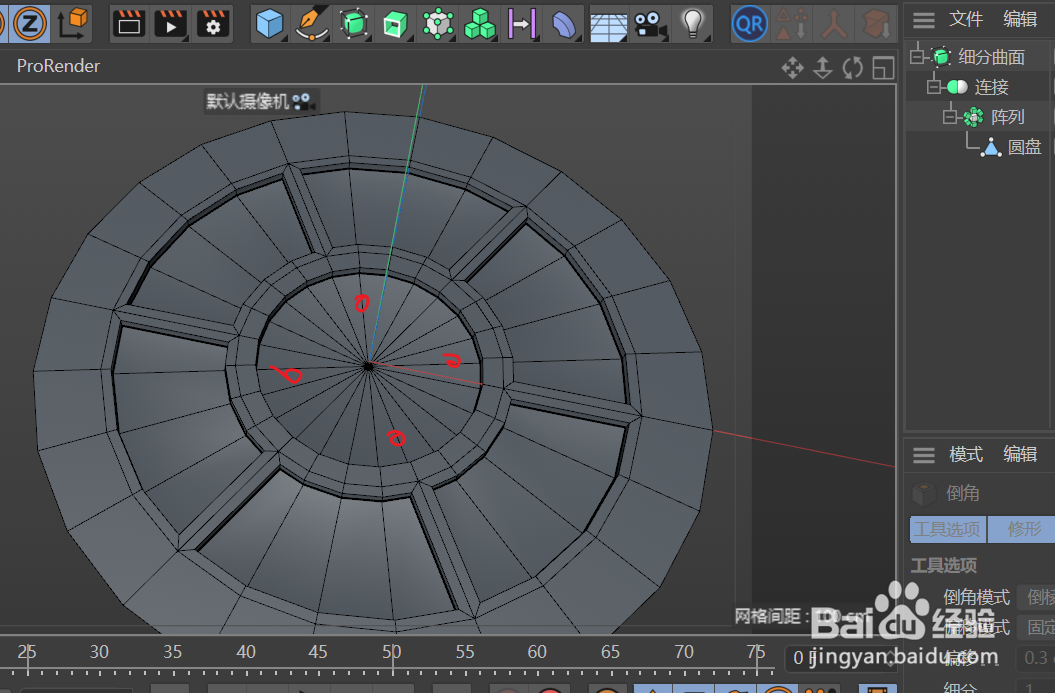

5、  选中造型面，向下挤压一段距离，将靠近圆心挤压出的两个侧面删除；添加一个阵列，半径为0，数量为5；得到一个完整的四边造型。如图所示。

6、    下面对靠近圆心的凹面进行开孔阵列，如果用上面的方法取整个圆盘的6份之1进行开孔，阵列后会将四边造型破坏。

7、   选择要进行开孔的面片，用分裂命令将面片从圆盘中分裂出来（原面片删除）。

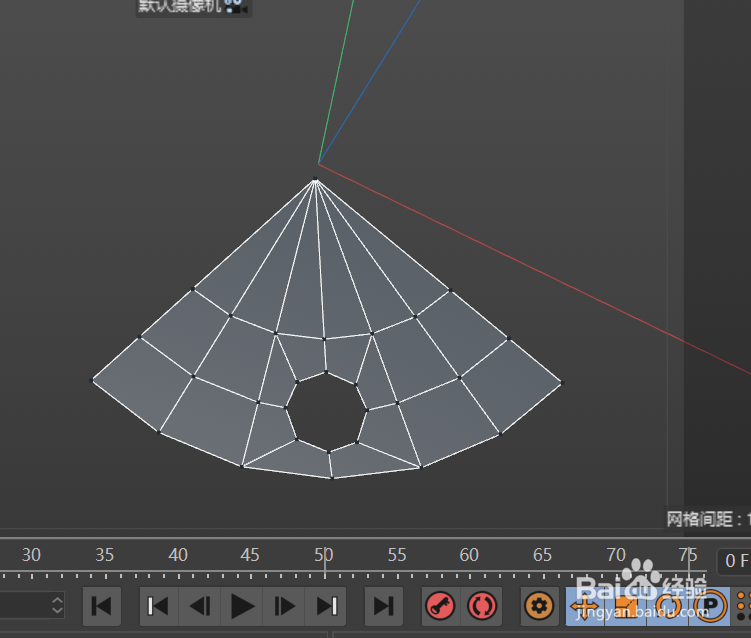

8、  保留分裂面片的六分之一，对开孔位置的点进行倒角；得到其中的一个开孔造型。如图所示。

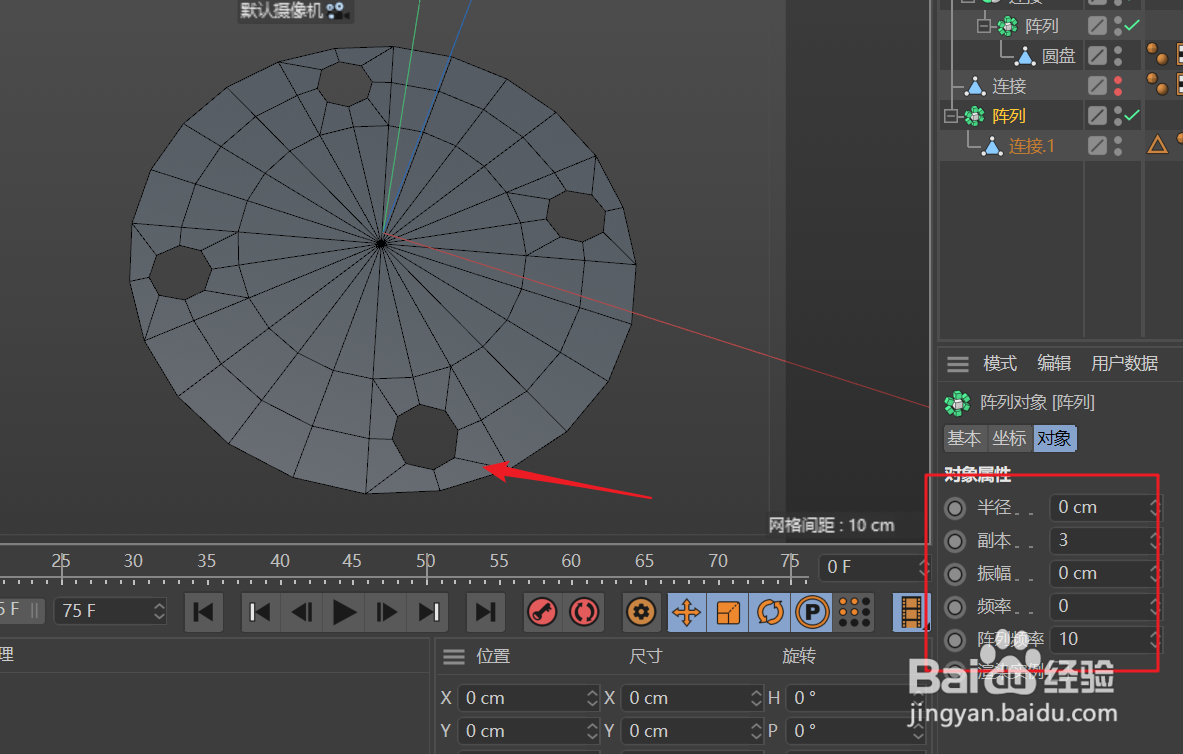

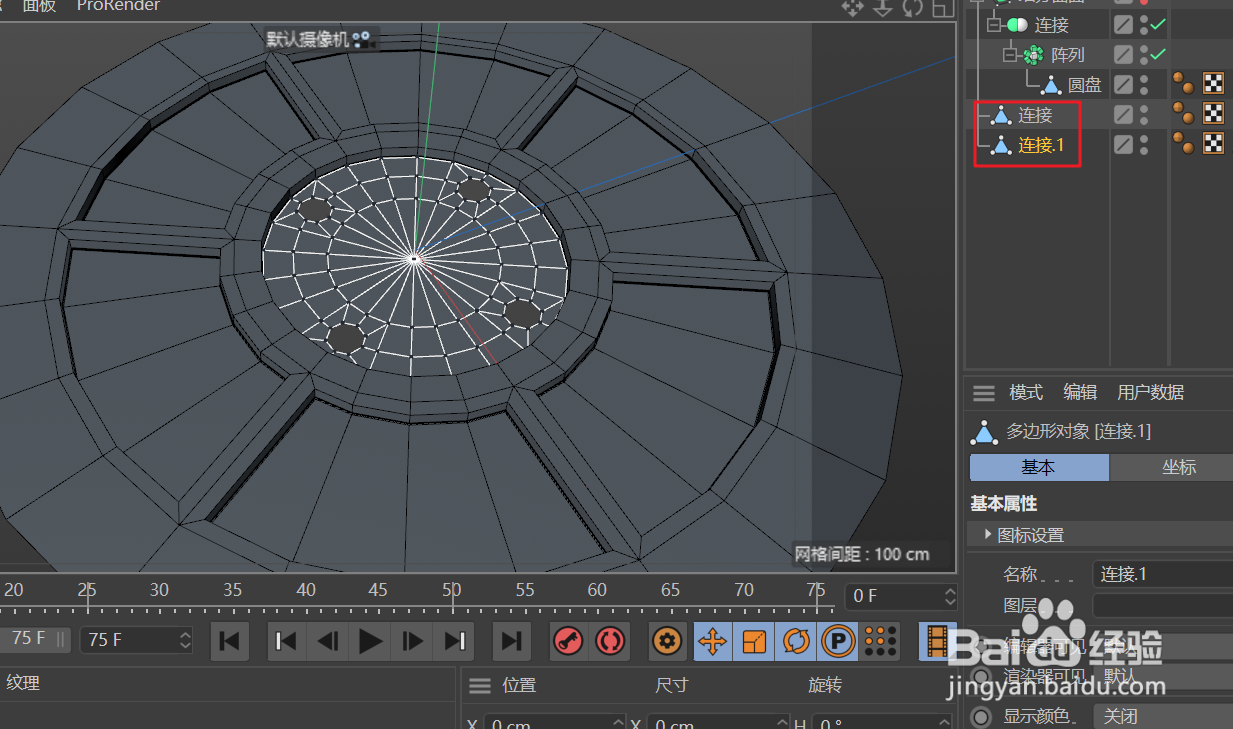

9、  对上步的面片进行阵列，半径为0，数量为3；得到一个开了4孔的造型面。将阵列合并成唯一对象。再与原圆盘进行连接缝合，得到所要的造型效果。
