室内设计中CAD绘制施工图如何建立模板文件

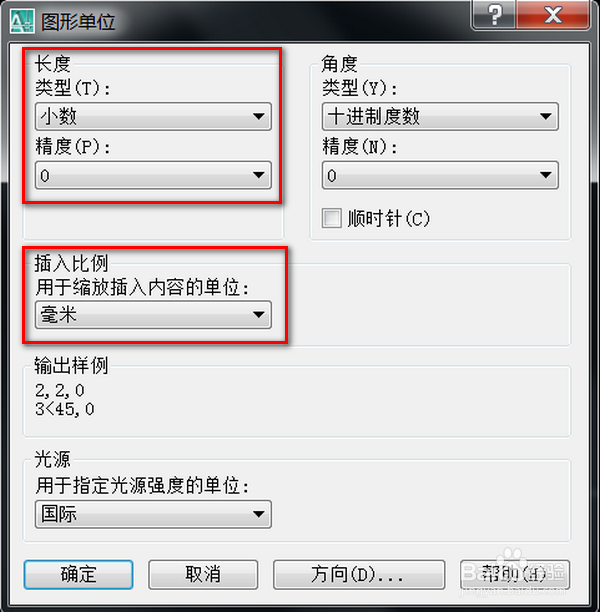

1、设置单位打开CAD，新建空白图纸，在格式->单位 里进行设置。按行业标准，室内设计施工图的单位为毫米，所以设置单位mm，整数。

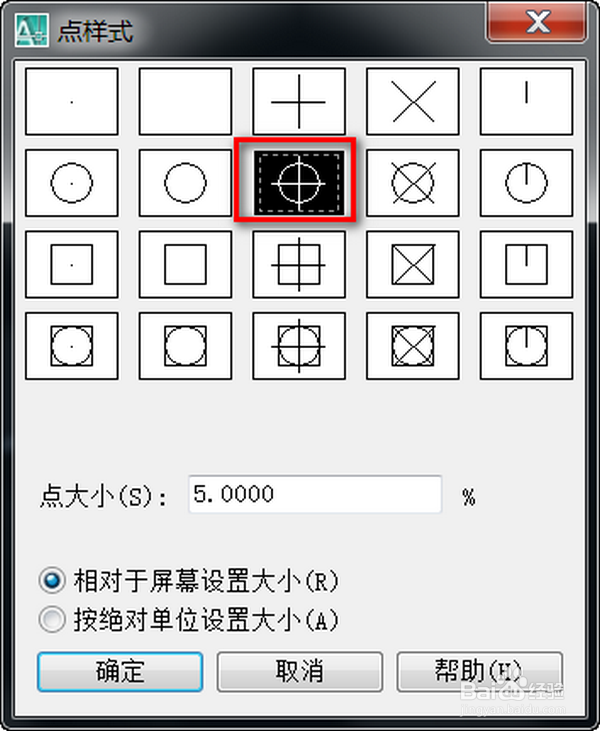

2、设置点样式选择 格式->点样式，进行设置。CAD默认的点样式显示不直观，不能明确的体现效果，这里可以根据需要设置一个显目的点样式（具体样式没有规定）。

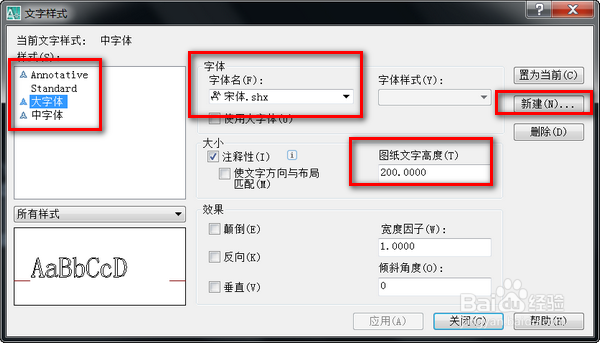

3、设置字体样式选择 格式->挢旗扦渌;文字样式->新建字体设置的基本原则是保证打印出来的图纸中，文字显示清晰美观。一般会滤鲇魍童设置2-3种不同大小的字体。这个需要根据本单位要求进行设置。通用情况下,设置如下：大字体：宋体，大小 200；小字体：宋体 ，大小 140；

4、设置标注样式选择 标注->标注样式->新建标注标注是图纸重要要素，室内设计一般设置2-3种标注的样式，大标注用于一般性尺寸标注，小标注用于细节、小空间的尺寸标注。下图是通用性的设置参数。

5、添加标准图例这里的标准图例指的是那些国家规范的或者公司统一的图纸元素：比如家具，开关插座，图纸各种刨喘柳闸墙体的样式，标高，指北等等。把所有通用性，规范化的图例直接绘制到模板文件中，以后绘制图纸的时候可以直接复制。

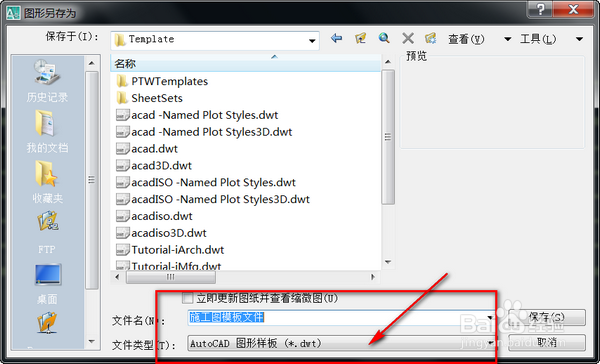

6、保存样板文件模板文件建立好了以后，为了保持既有设置，我们不直接保存为dwg图纸，而是另存为“图形样板”的文件格式。
