Solidworks 画螺旋桨

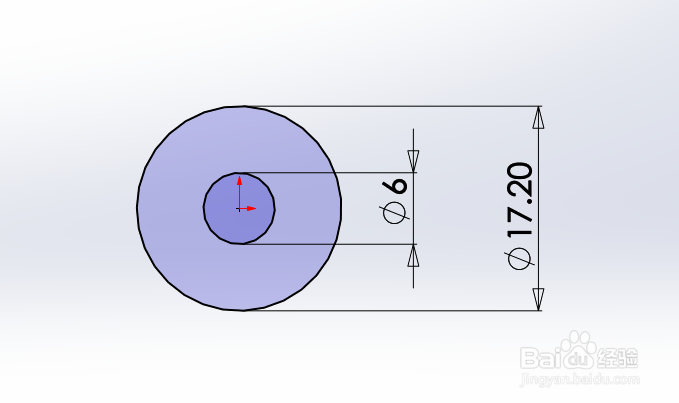

1、画出中心轴定义内径和外径

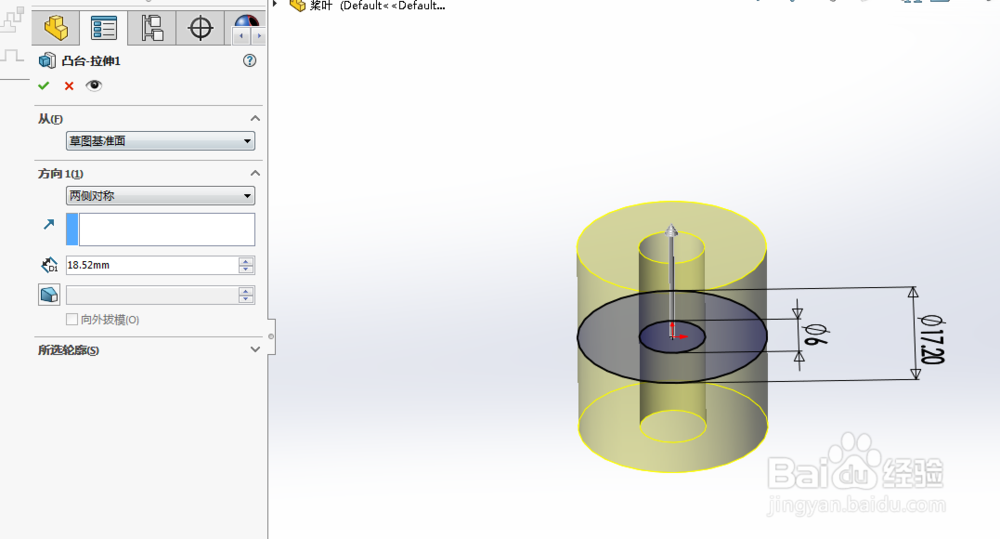

2、凸台-拉伸两侧对称高度不要太高暂时设定高度18.52

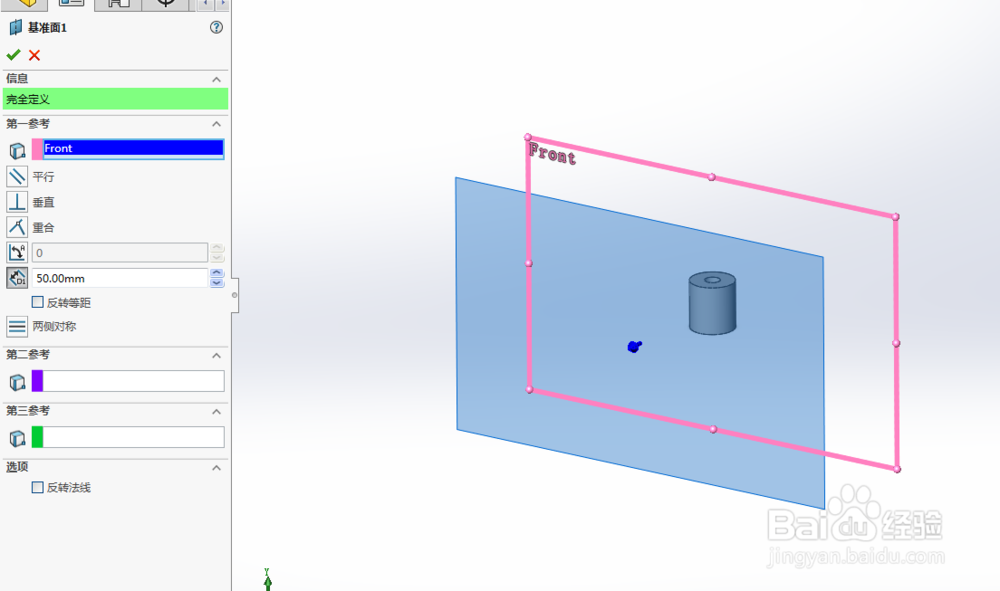

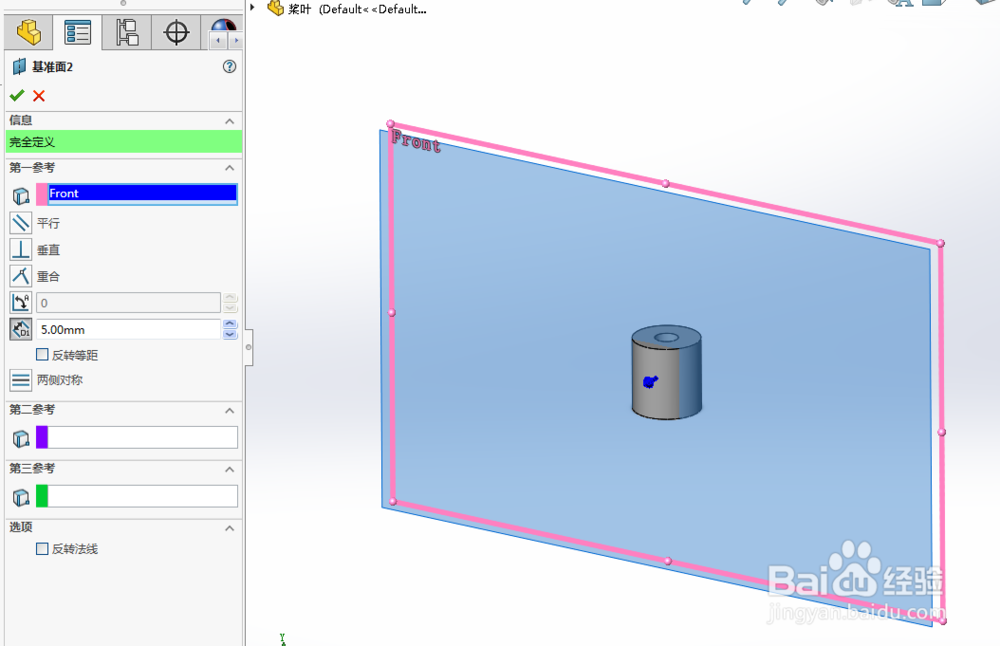

3、创建基准面1与前视基准面距离5mm创建基准面2与前视基准面距离50mm

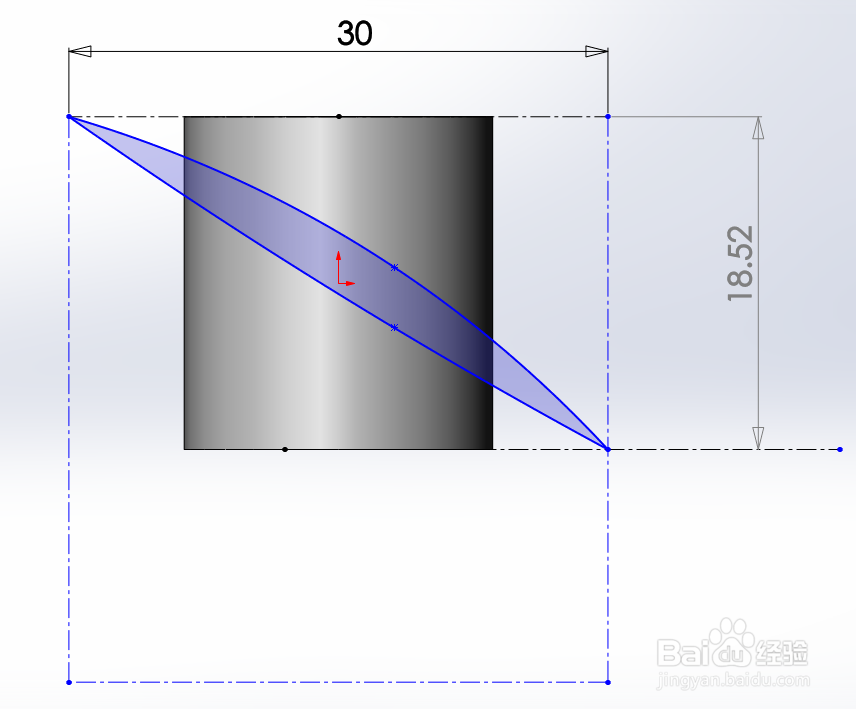

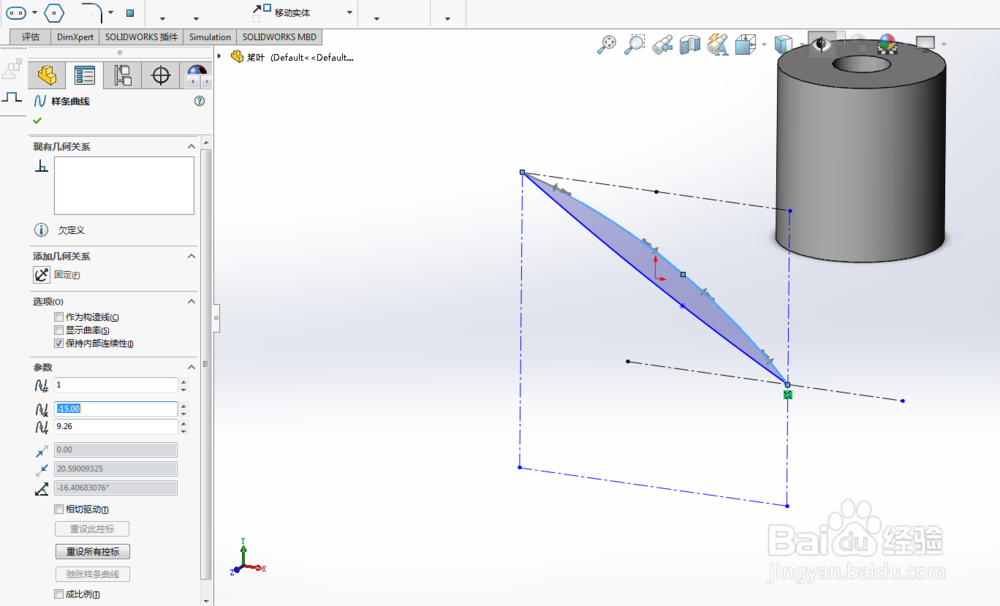

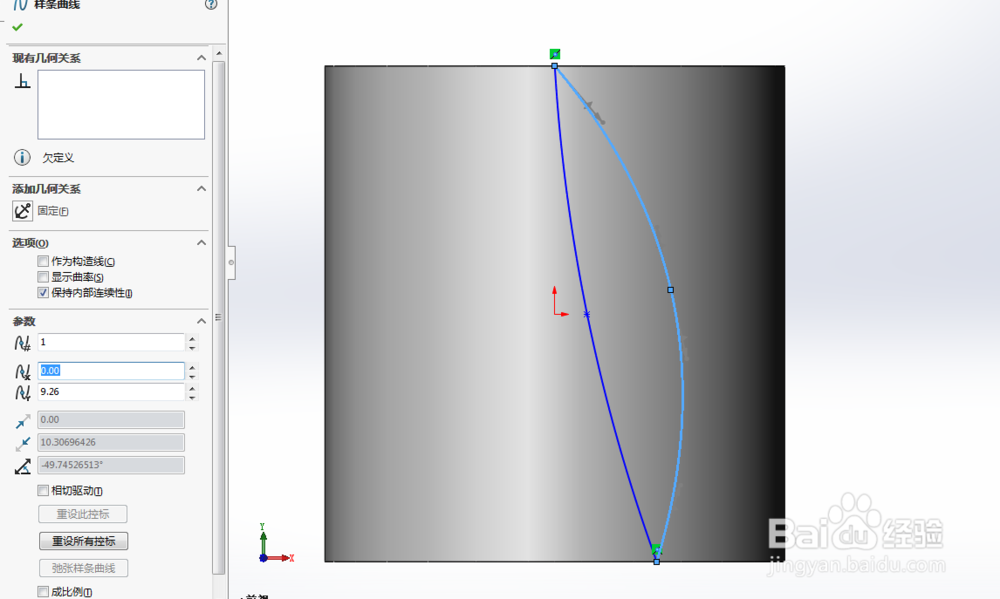

4、在基准面2画出如下图形状的样条曲线注意：上下两个点必须要在圆柱末端上尺寸可以根据实际需要设定

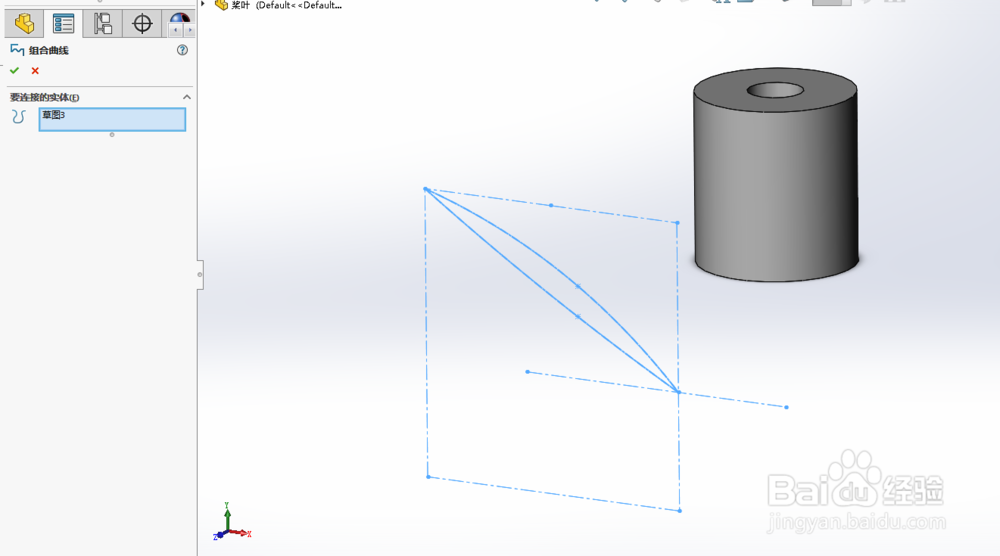

5、用插入-曲线-组合曲线命令将两根样条曲线组合成一体组合成一体了才能放样 这一步挺关键

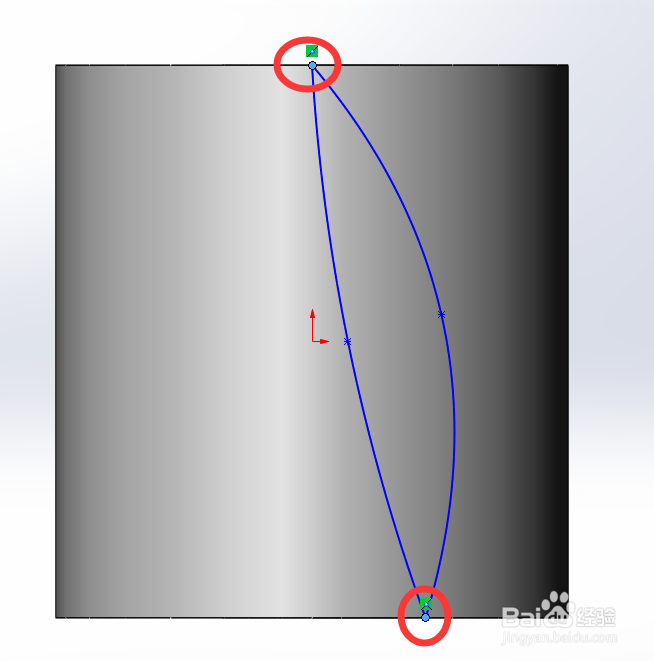

6、在基准面1画出如下图轮廓上下两点必须在圆柱两端直线上

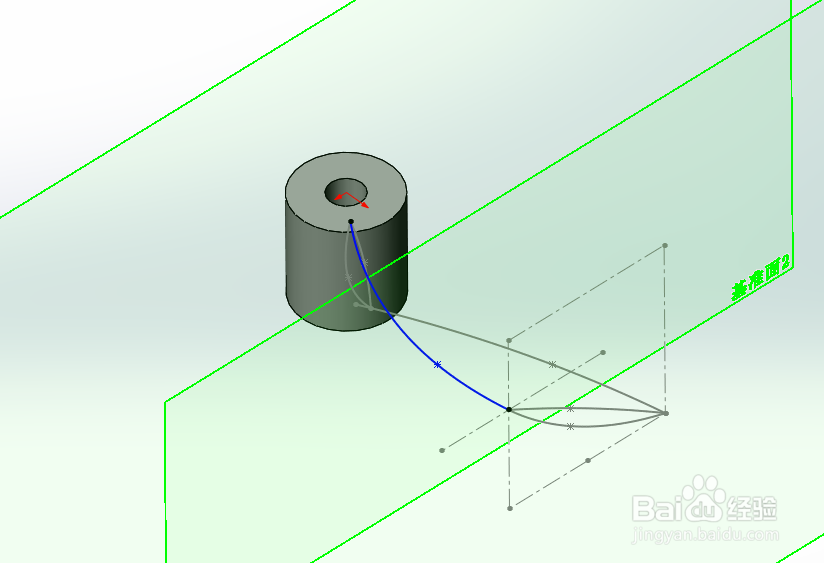

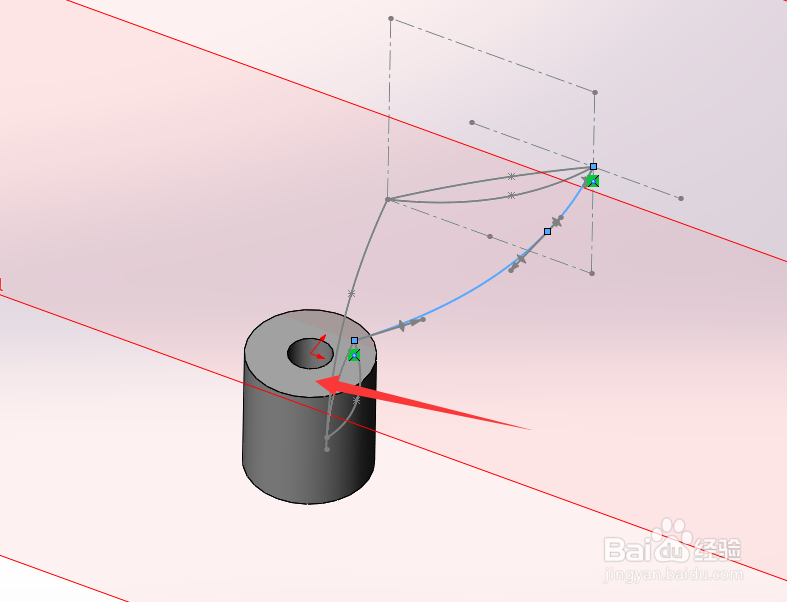

7、在圆柱两端基准面分别画出如下图样条曲线样条曲线两端分别与5、6步骤画出的样条曲线轮廓重合

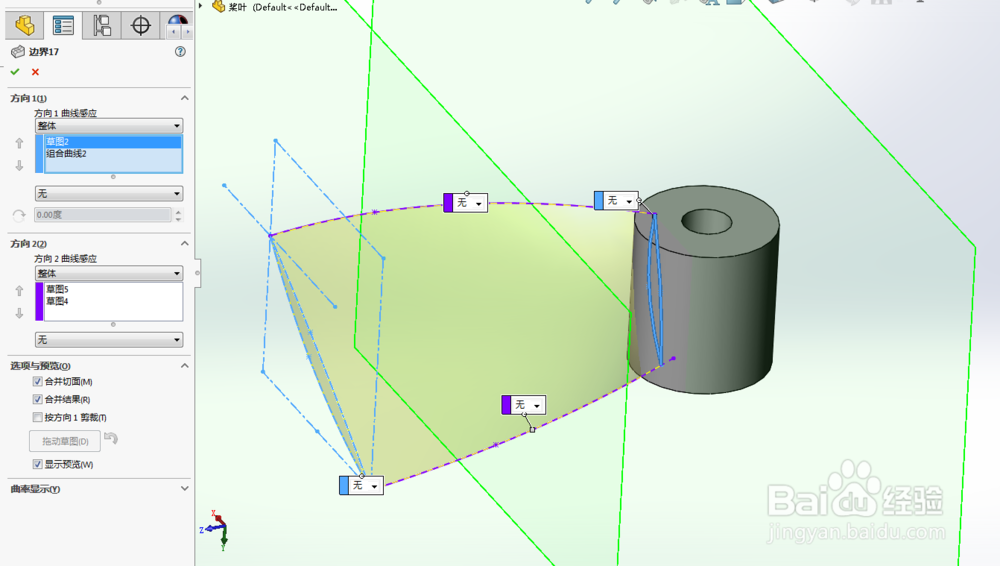

8、使用边界曲线命令点击确定

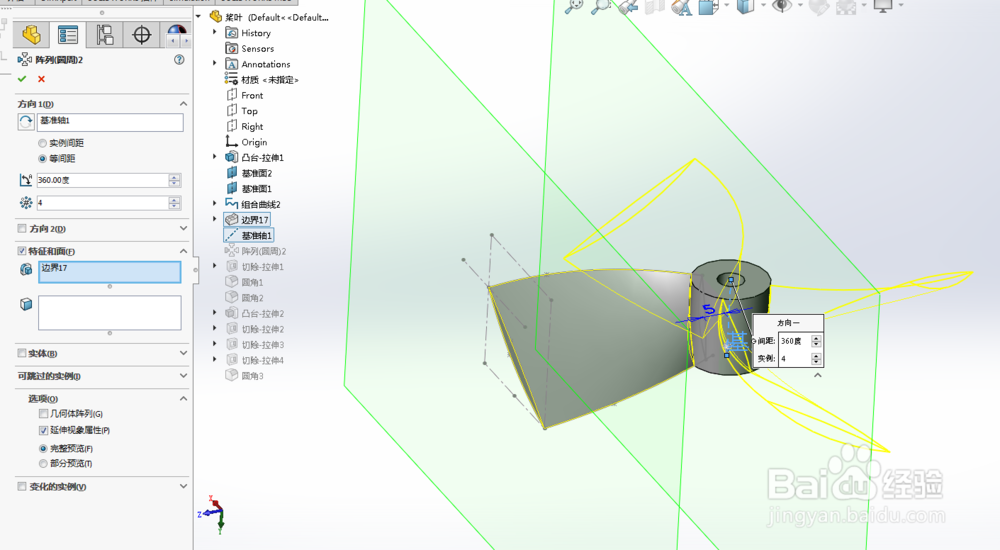

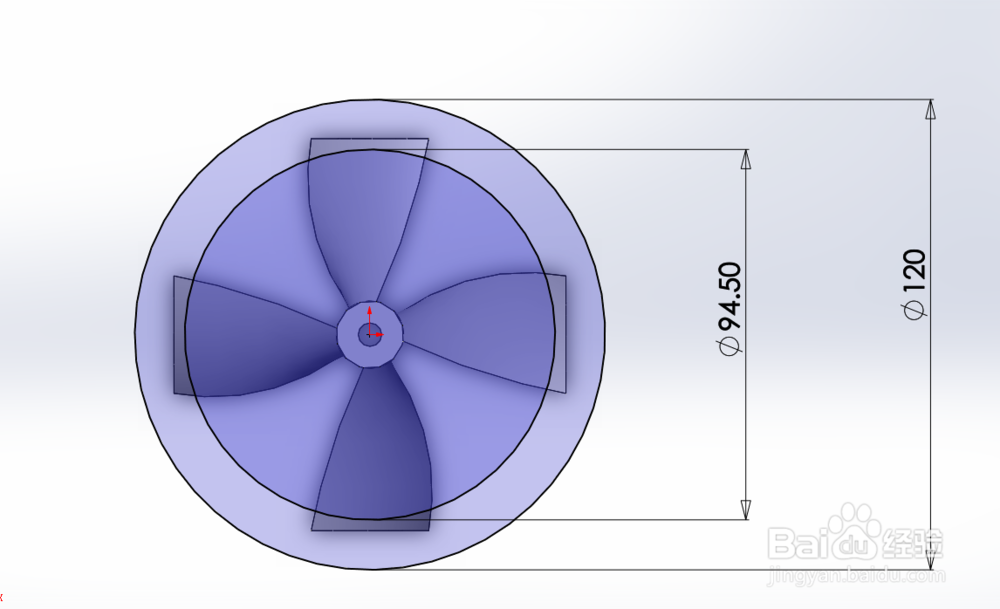

9、以圆柱为中心创建基准轴，并实行圆周阵列命令

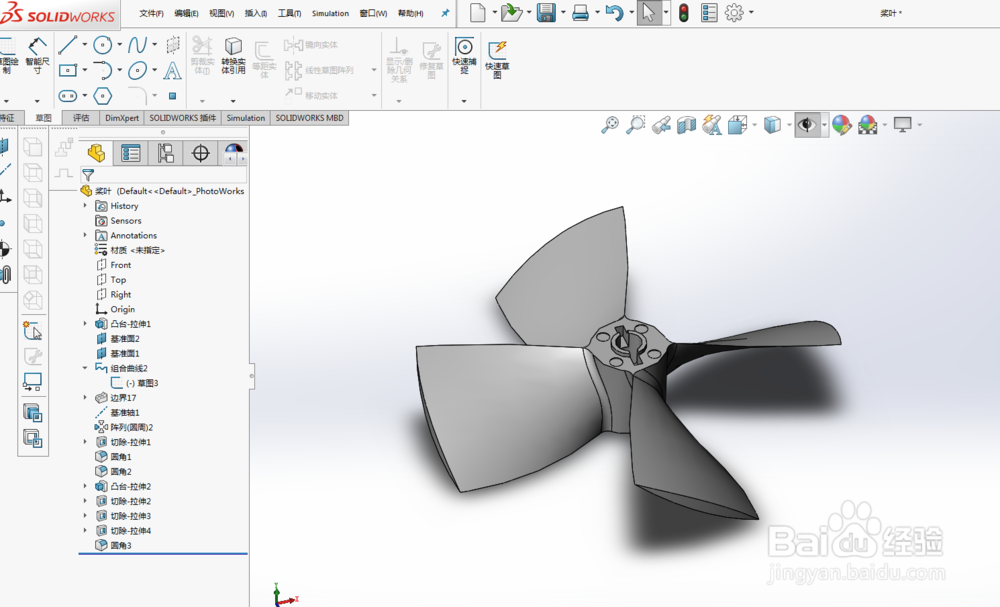

10、拉伸切除，将边缘改圆

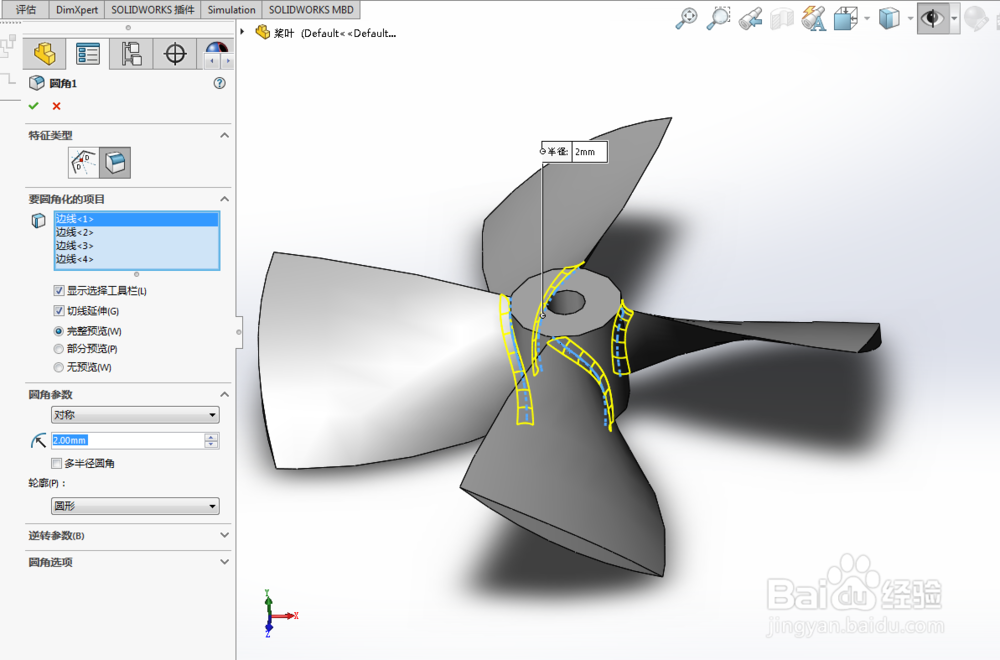

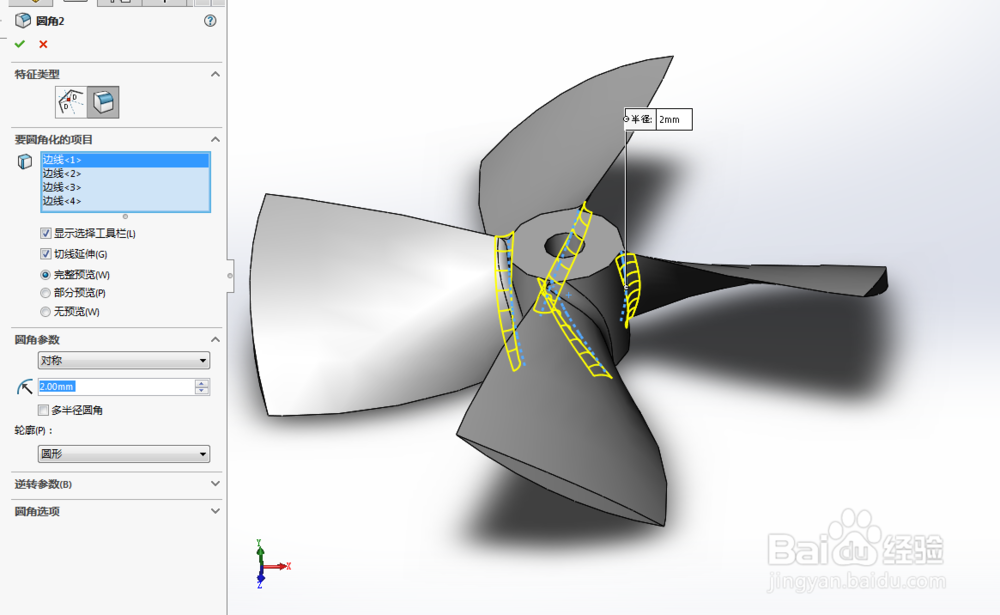

11、使用圆角命令将螺旋桨根部实行加固

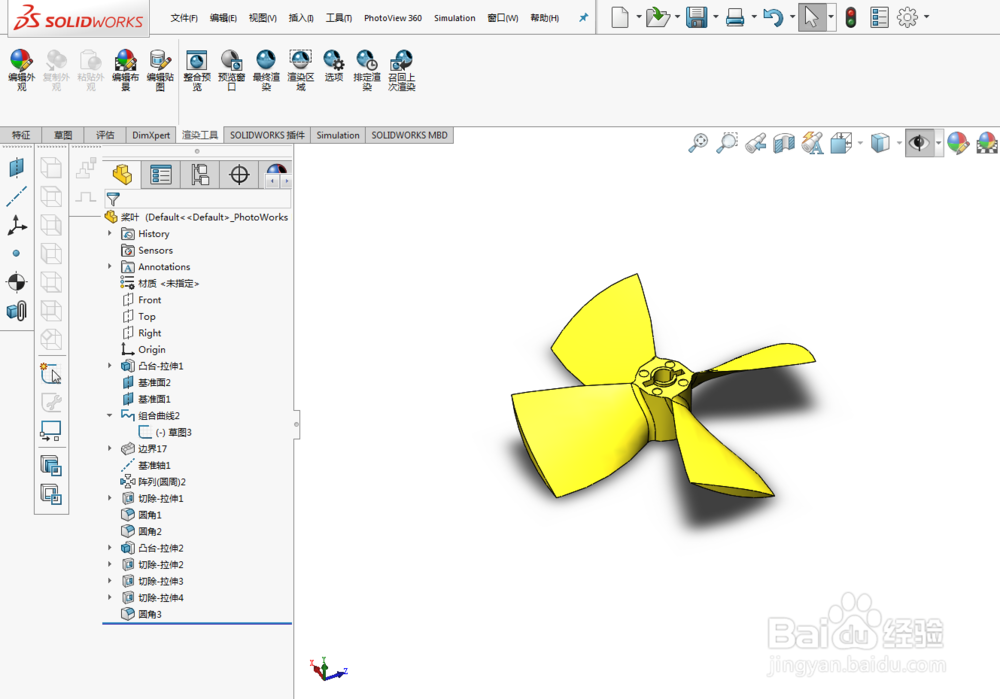

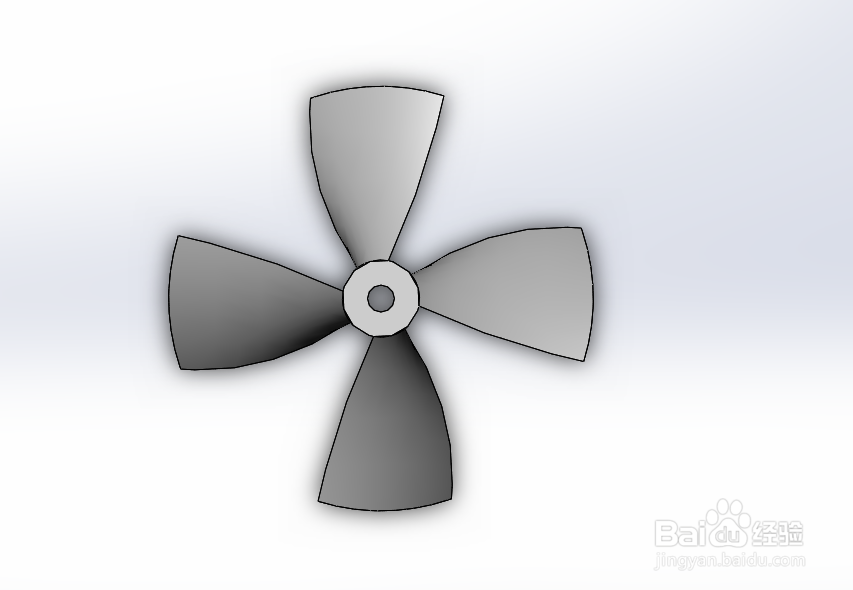

12、添加细节并上色完成
