UVP水下颗粒物和浮游动物图像原位采集系统

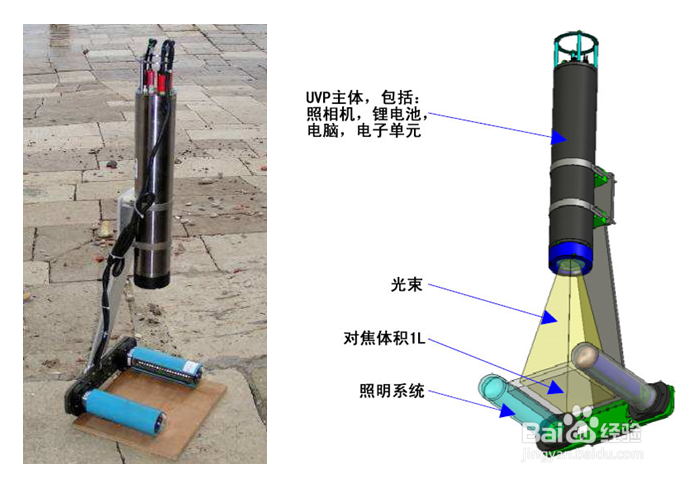

1、设备介绍UVP水下颗粒物和浮游咿蛙匆盗动物图像原位采集系统主要用来研究大型（>100 µm）颗粒物和浮游动物，可以对水中颗粒物和浮游动物进行量化。UVP系统用传统的照明设备和经电脑处理的光学技术，来获得浮游动物原位数字图像，最大操作深度达6000m。UVP能拍摄到LED闪光灯照射范围内对准焦距的清晰的浮游动物图像。光束照明区域中对焦体积为4x500px3，这就使得每张图像测样体积为1L。当与传统的CTD测量设备相连时，颗粒物和浮游动物的分布就可以实时显示，并与CTD元数据整合到一起。UVP拍摄到的高分辨率数字图像可以在后期通过电脑进行处理分析。

2、突出特点对浮游动物和颗粒物进行垂直剖面观测。对作业水体环境无特殊要求最大工作深度6000米对焦体积1.02升，信息量大高分辨率的浮游动物图像（1024×1024像素）与CTD采水器集成使用，能获取各种环境参数红色LED灯，不影响生物形态和活动开放式系统使得图像更具代表性有国内数据库及全球数据库共享平台支撑可依据用户要求定制

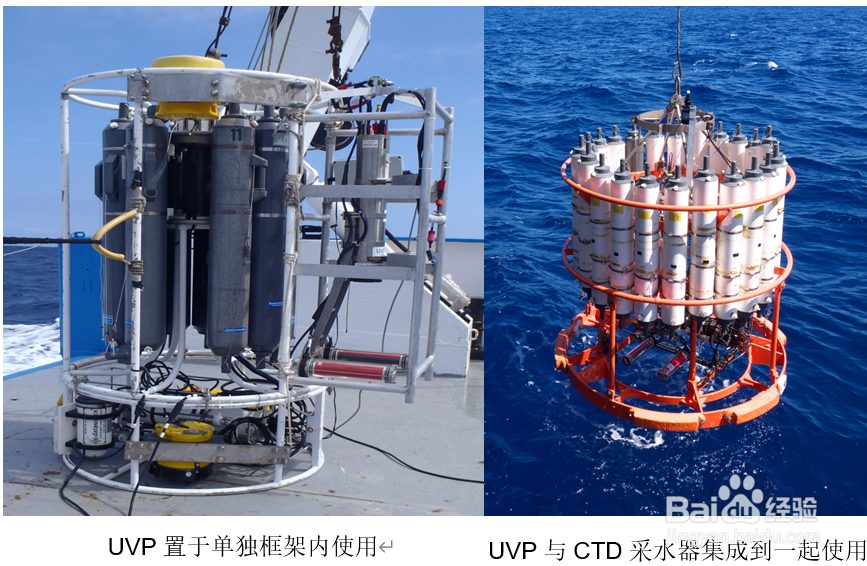

3、主要应用Ø 浮游动物和颗粒物剖面观测Ø 浮游动物图像颗粒物图像原位采集Ø 集成到CTD采水器上进行颗粒物和浮游动物图像实时采集，跟CTD数据整合到一起

4、UVP规格工作深度：0-6000mUVP规格（H）：2750px空气中重量：30kg输入电压：110-2泌驾台佐30VAC，50-60Hz接口：RS232，I/O，模拟输入/输出照明设备：两个玻璃灯罩保护的625nm红色LED灯快速处理可选的遥测技术单独、莲蓬式、ROV、AUV或系泊浮标即使在强太阳光照下也可以从表层进行采集和处理图像标准图像体积：1.02L每个画面（大约375px x 500px x 87.5px）其他体积可按要求定做图像分辨率：采集目标＞100μm

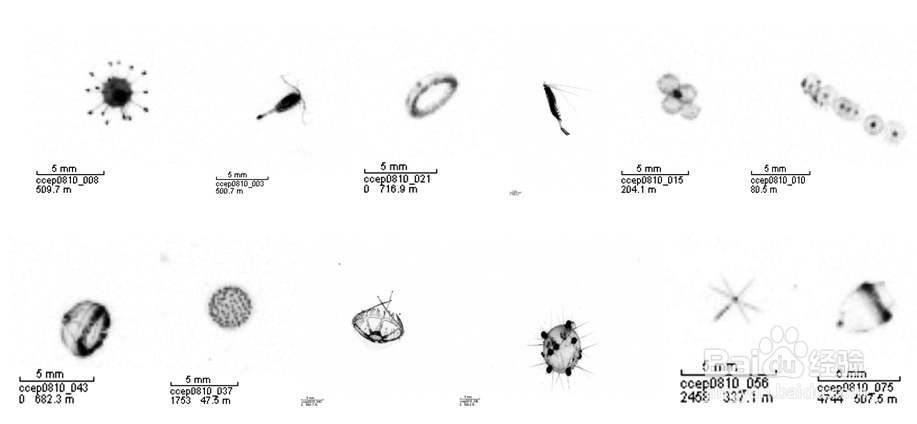

5、拍摄图片

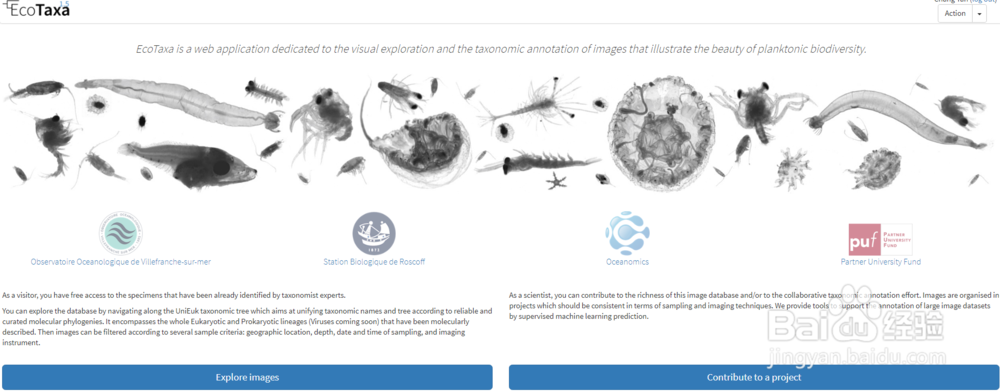

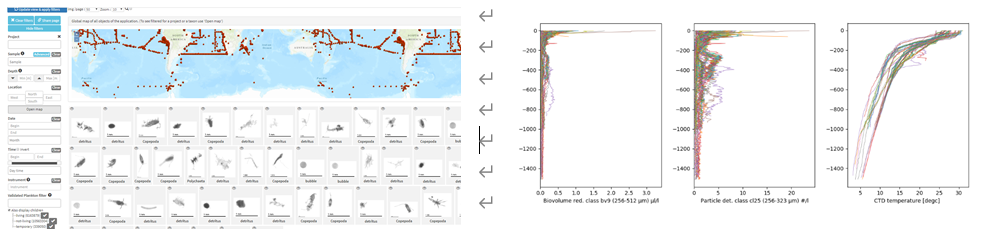

6、图像分析软件—EcoTaxa将UVP拍摄得到的图片进行处理后上传到EcoTaxa网站，可以利用网站上已有的库或自己已创建的库对图片进行自动鉴定、分类。同时，也可以根据筛选条件绘制相应的粒径谱等。此外，用户也可以在网站上对自己感兴趣的区域、项目进行搜索浏览。
