如何用aspen模拟精馏

1、打开aspen，首先是如下图，选择打开模式，我们一般选择temple，即样板模式，这会省略我们很多输入，很方便。

2、然后选择metric unit ， 即米制单位，这个单位是我们所熟悉的。

3、然后我们在最下面的模块里选择columns 里的radfrac 即严格精馏模块

4、在屏幕上点一下，即可出线模块图形icon，随便起个名字ID

5、然后再左下角选择物流model

6、给精馏塔连上物流，红色的箭头都要连接上，连完后如图所示

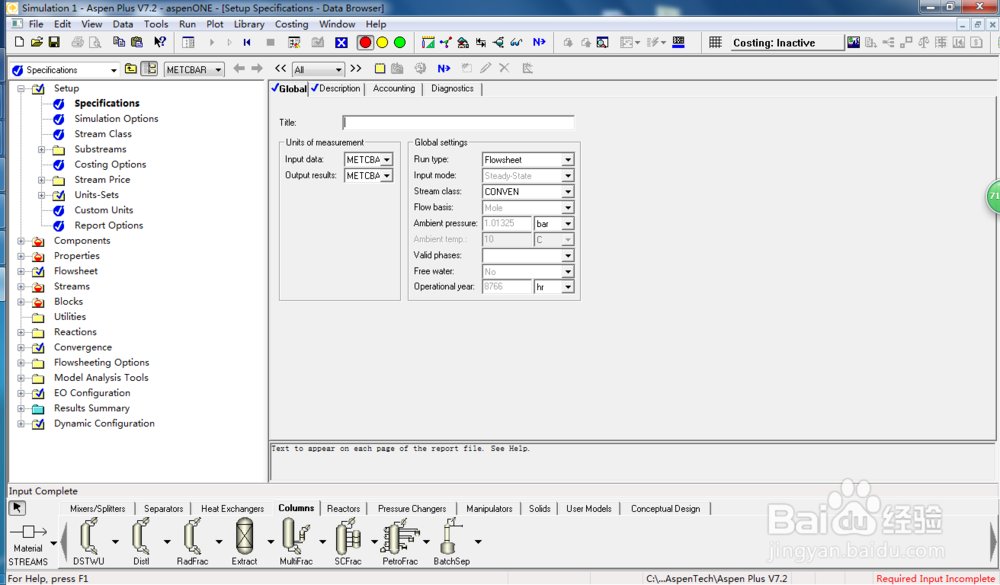

1、到此，流程图就完成了，在工具栏，点N按钮进行下一步设置

2、这一步不用进行任何设置，继续点击N按钮

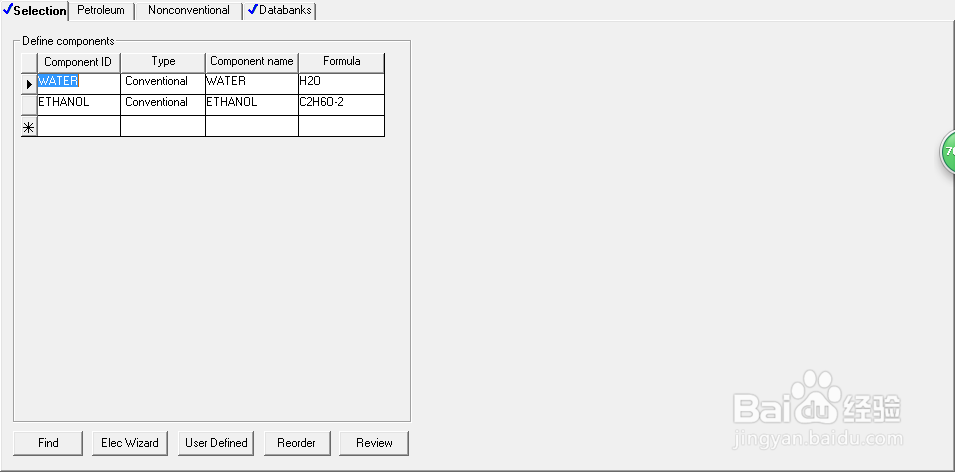

3、然后，输入组分，如图，只要输入componentID就可以了，输入aspen识别的    ID，aspen会自动进行识别，然后点N按钮

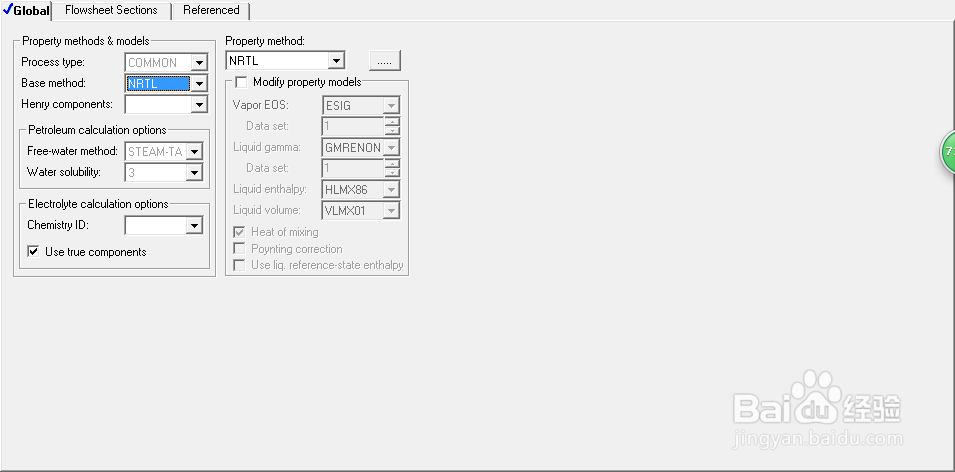

4、出现物性方法选择的界面，我们选择NRTL，点N按钮

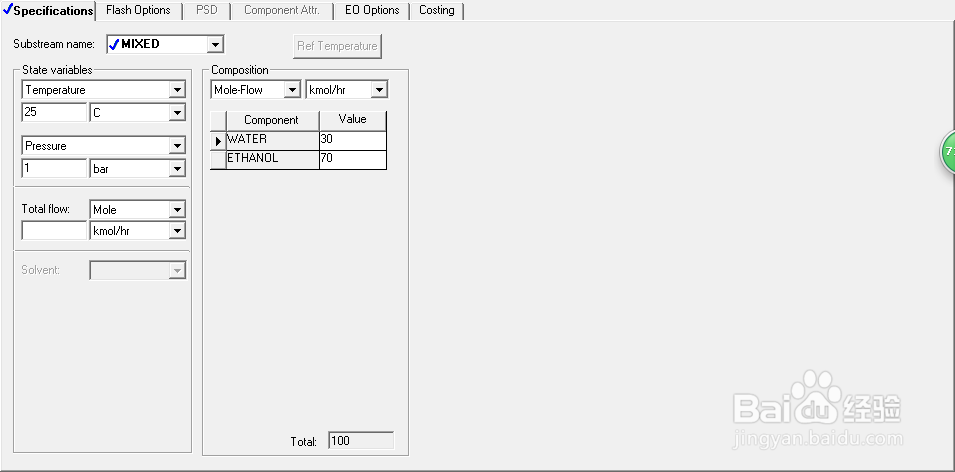

5、直到出现以下界面，即输入进料的界面，如图输入相关参数

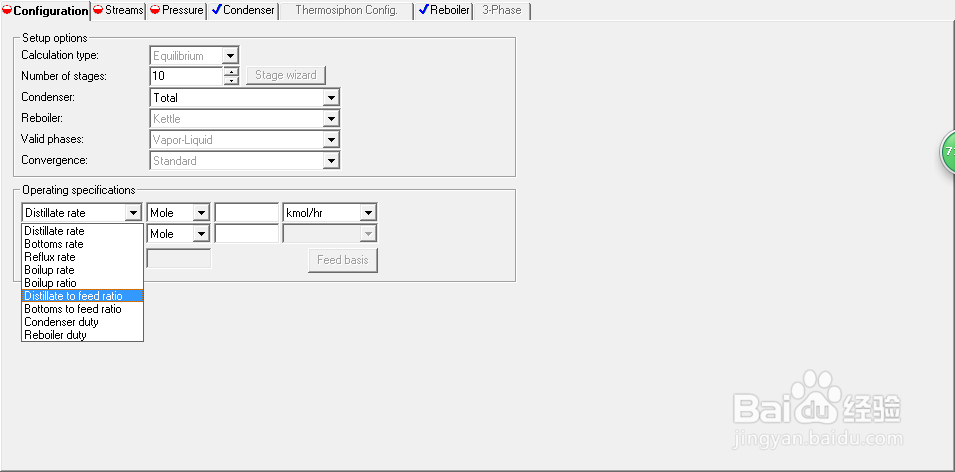

6、然后，点N按钮，进入如下界面，要输入塔板数，回流比，精馏速率，然后输入如图数据，点击N按钮

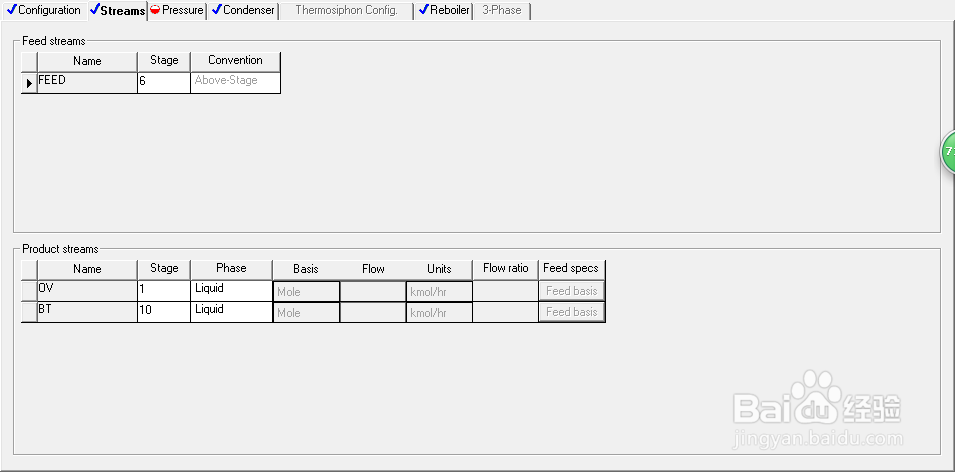

7、进入输入进料塔板位置的界面，输入如图数据，然后点N

8、进入输入塔板压力的界面，我们设定塔顶压力1Bar  其他不用填，这样设置为全塔的压力都为1Bar，然后点击N按钮。

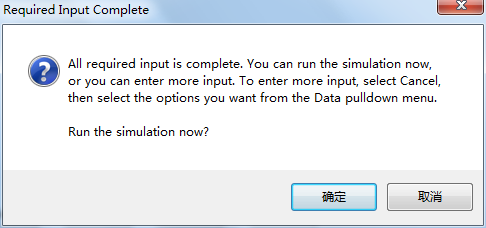

9、然后就会出现如图画面，询问是否进行模拟，点击确定，就可进行模拟了。至此一个简单的乙醇水精馏就完成了，可以查看模拟结果了。
