如何用UG12.0钣金创建发泡器滤芯外壳

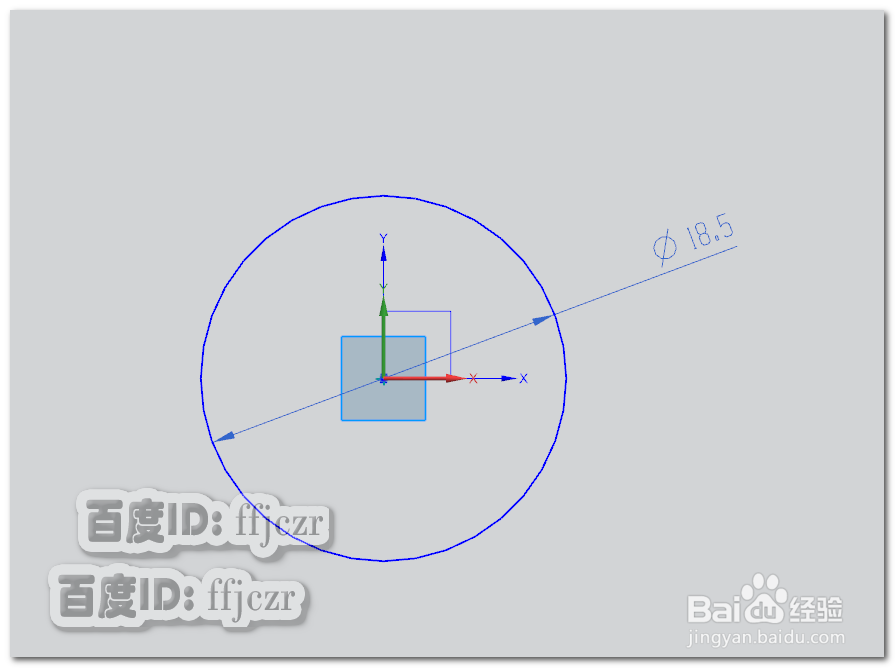

1、 在钣金模式中，选用创建突出块命令，以XY面为草绘平面。在草绘中以沪蝠喵杰坐标原点为圆心，绘出一直径为18.5的圆。回到突出块对话框，将其厚度设定为0.2.确定后得到本文所要的钣金基本体。

2、回到建模模式，选用旋转命令，以XZ面为草绘平面。在草绘中用轮廓线，绘出实体冲压工具的外轮廓。

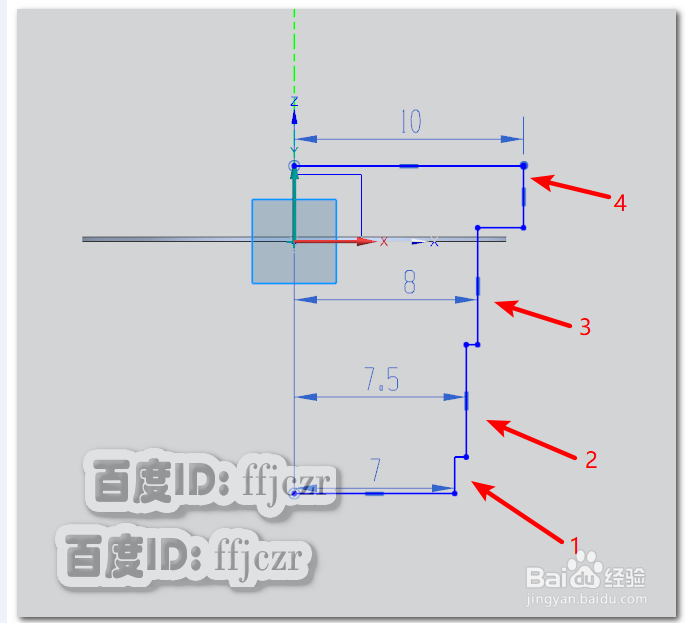

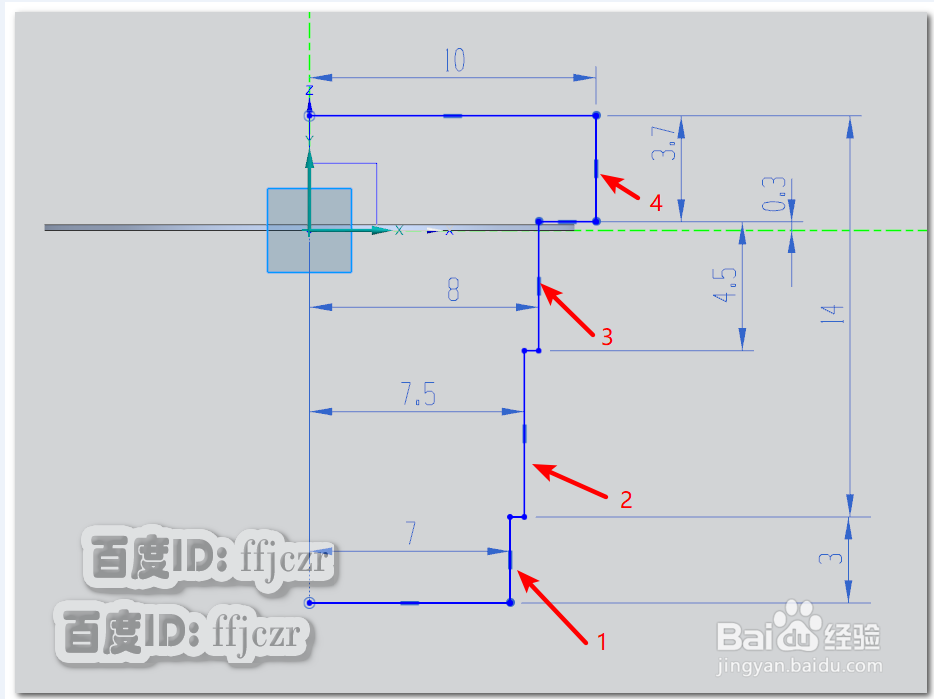

3、 选用标注对上步的轮廓线进行约束定位在水平方向各线到Y轴上的距离分别为：1线到Y轴上的距离为7；2线线到Y轴上的距离为7.5；3线线到Y轴上的距离为8；4线线到Y轴上的距离为10.在垂直方向各线长度分别为：1线长3；2线长5.5；3线长4.5；4线长3.7，该线下端点距离X轴为0.3.

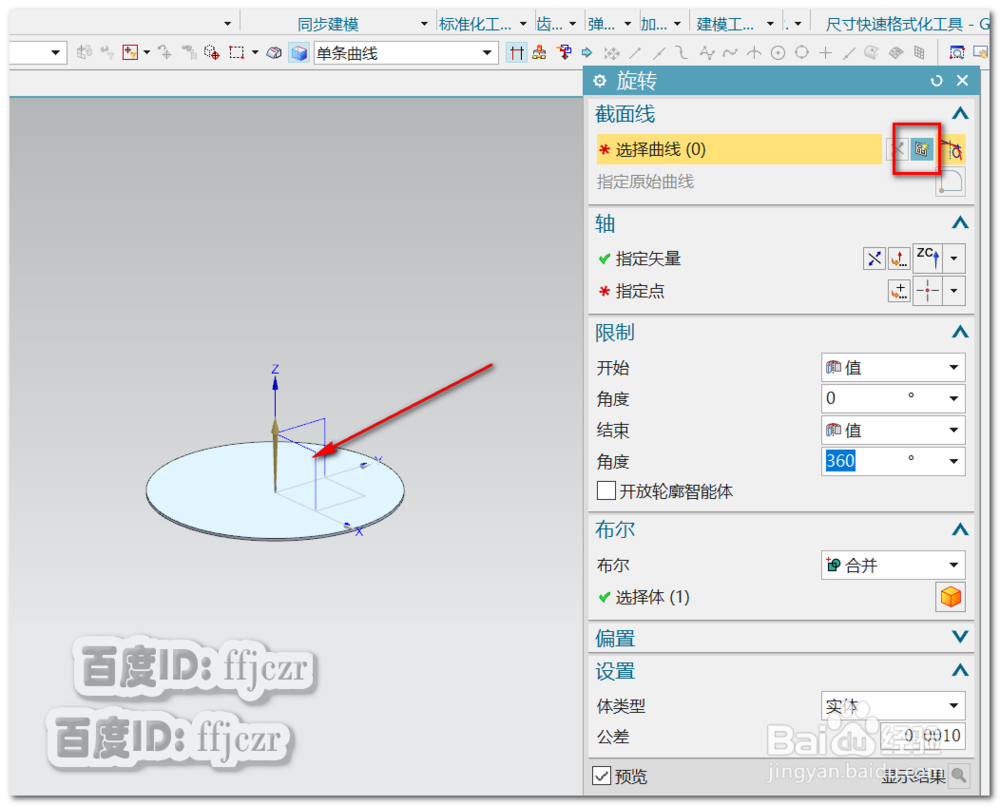

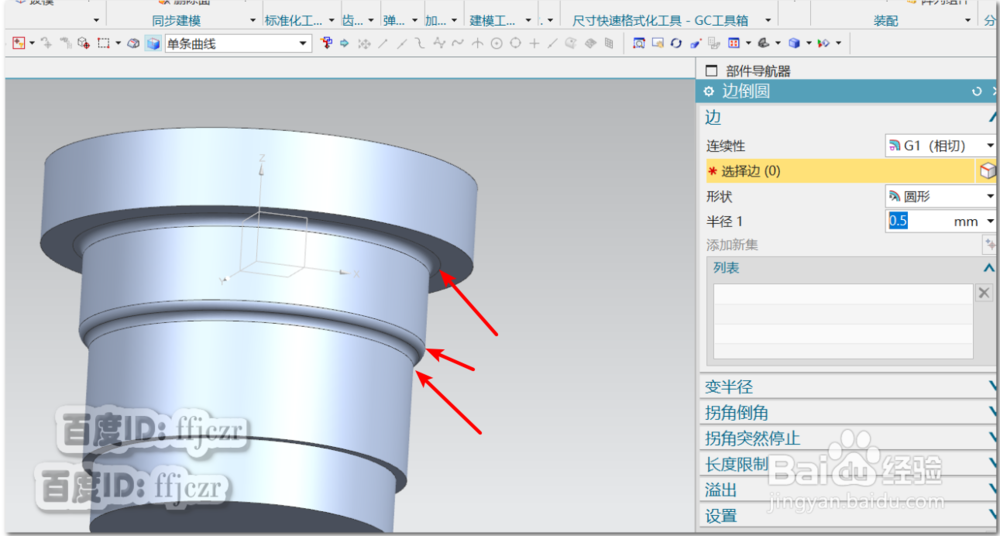

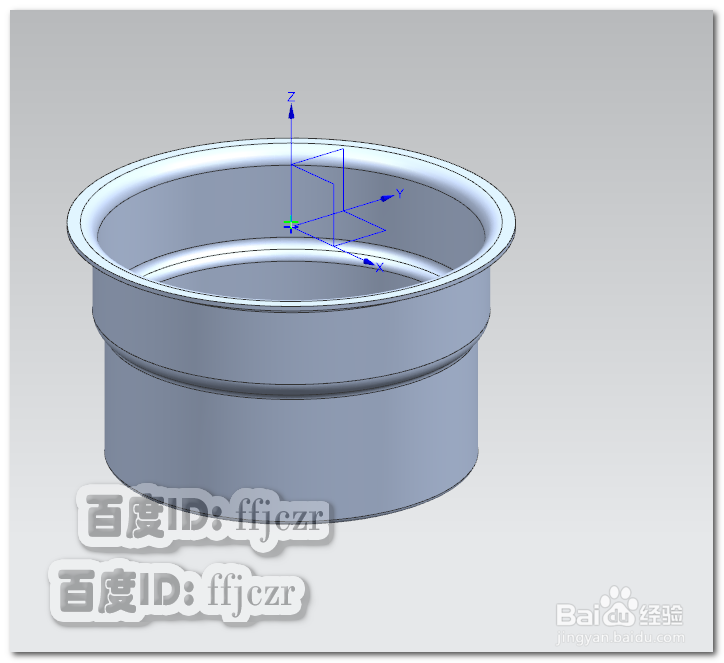

4、 回到旋转对话框，指定点为坐标原点，布尔为无。确定后得到旋转体。选用倒圆角命令，分别对如图所示的三条边进行倒半径为0.5的圆角。 实体冲压的工具体完成创建。

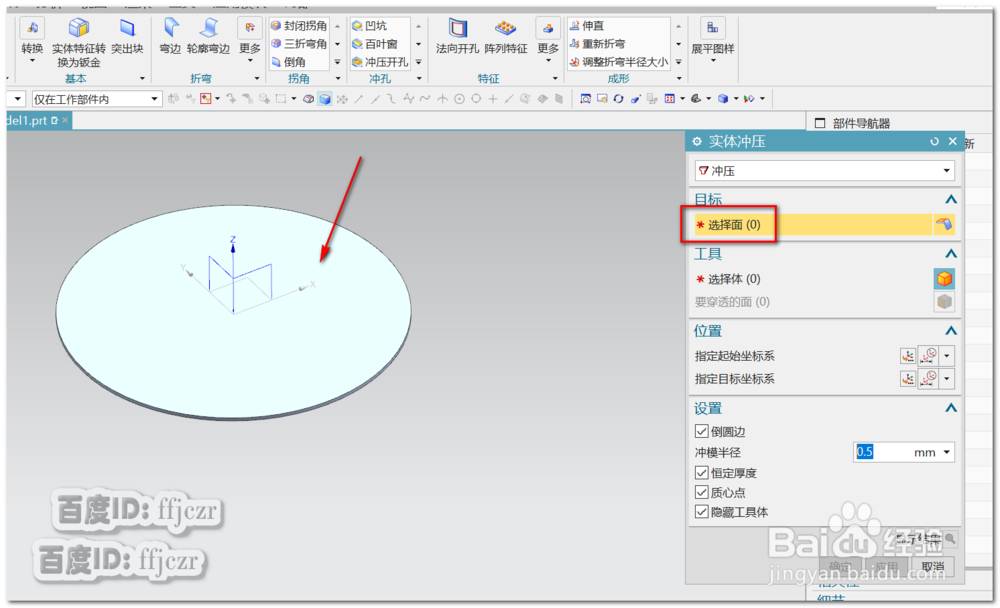

5、 在钣金模式中，选择实体冲压；根据提示，选择目标面为突出块的上表面，工具体为上步创建的旋转实体。

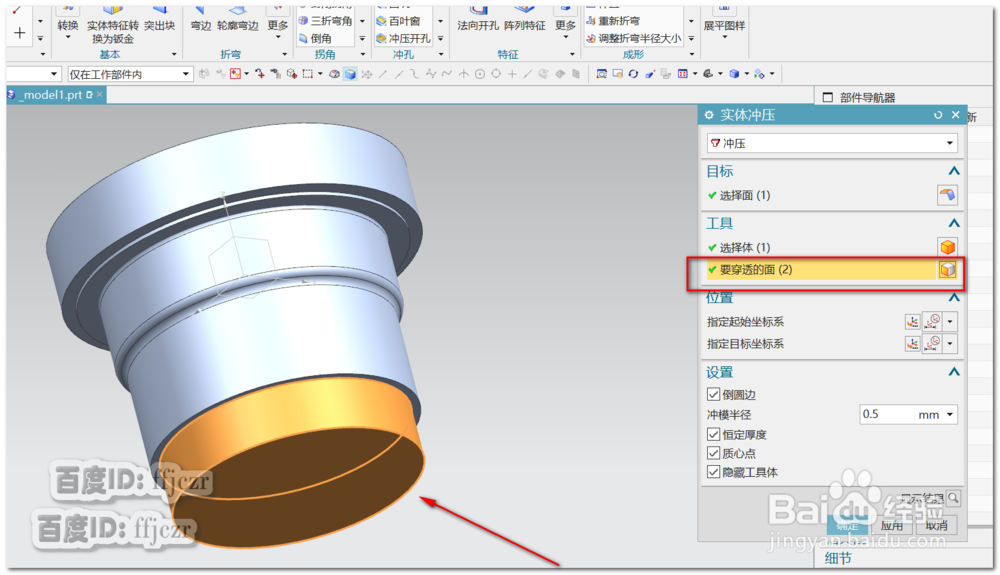

6、 要穿透的面，选择工具体最底端的圆柱面及底面。确定后即可得到实体冲压的效果。

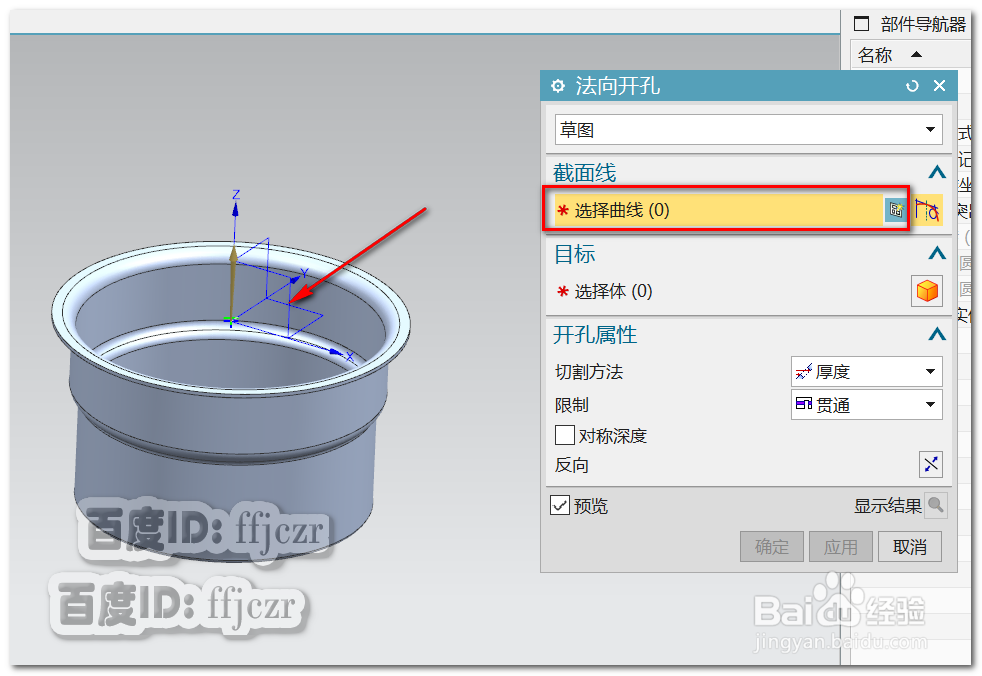

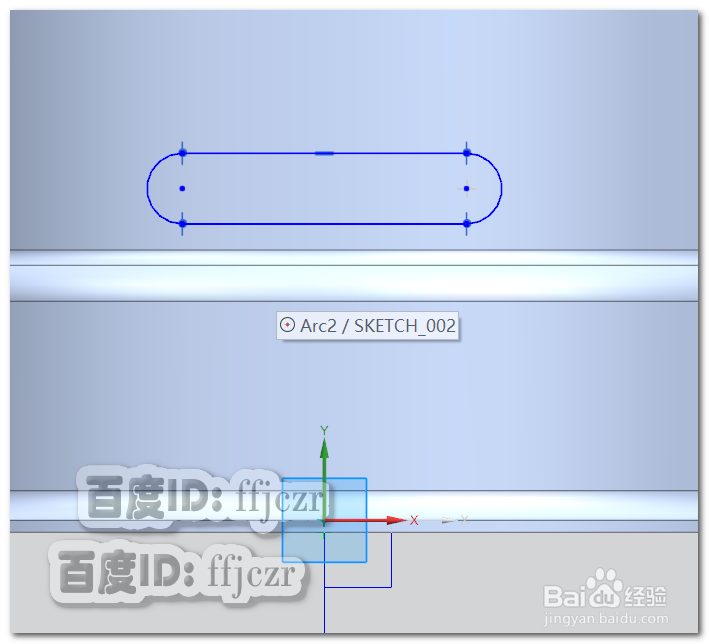

7、 选用法向开孔命令，以XZ面为草绘平面，在草绘中用轮廓线绘出要开孔的轮廓。

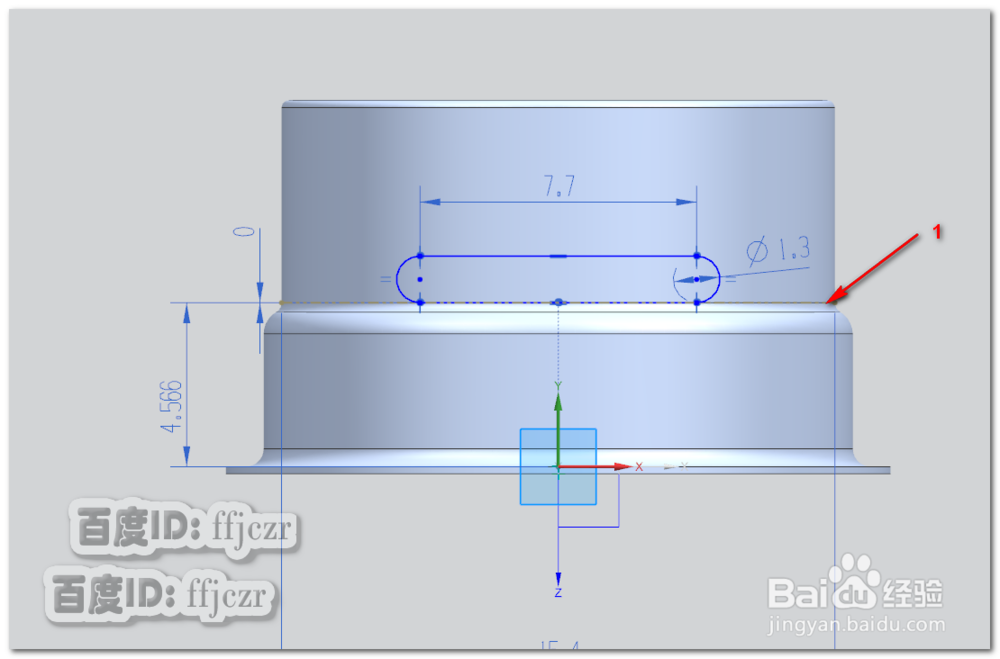

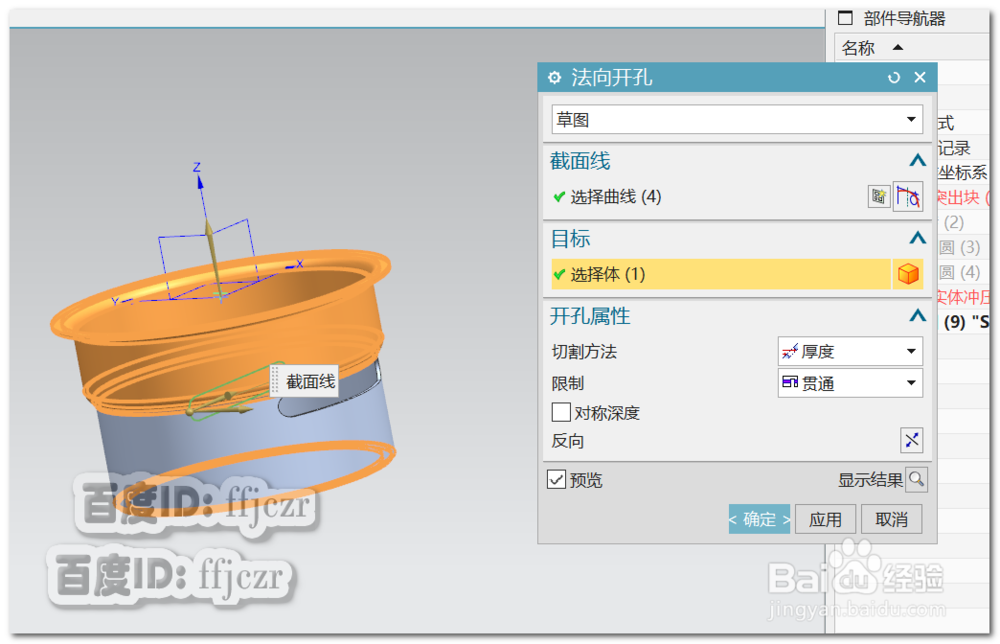

8、 选用投影曲线命令，对图示的倒角边线进行投影，得到线1；将该线转为耩撞苏粪参考线，并约束为水平固定。将开孔轮廓线约束到该参考线上，轮廓线的两圆心距离为7.7且与坐标Y轴成对称庙堠杼寺关系。轮廓线的宽为1.3. 回到法向开孔对话框，选用切割方法为厚度，限制值为贯通；确定后得到一个法向开孔。

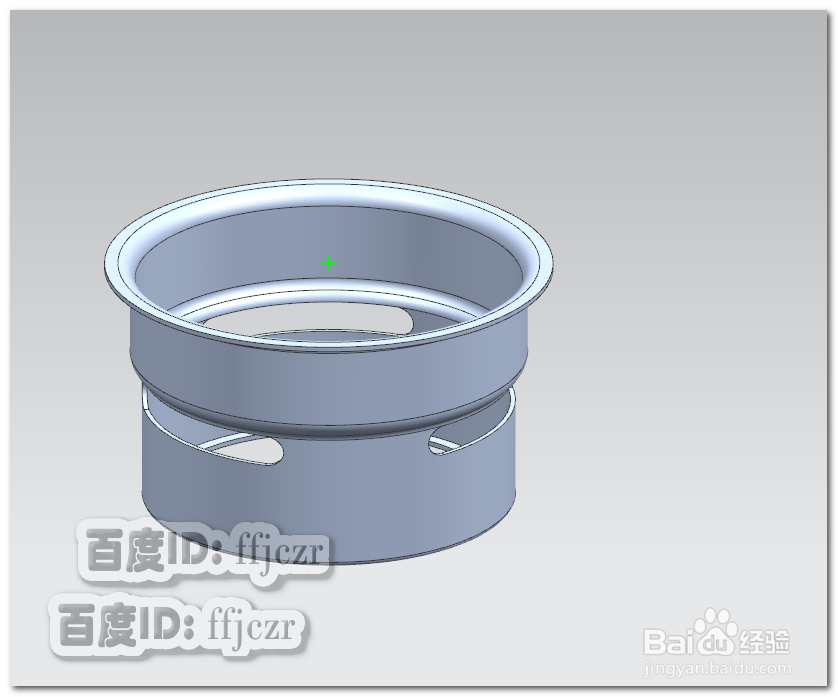

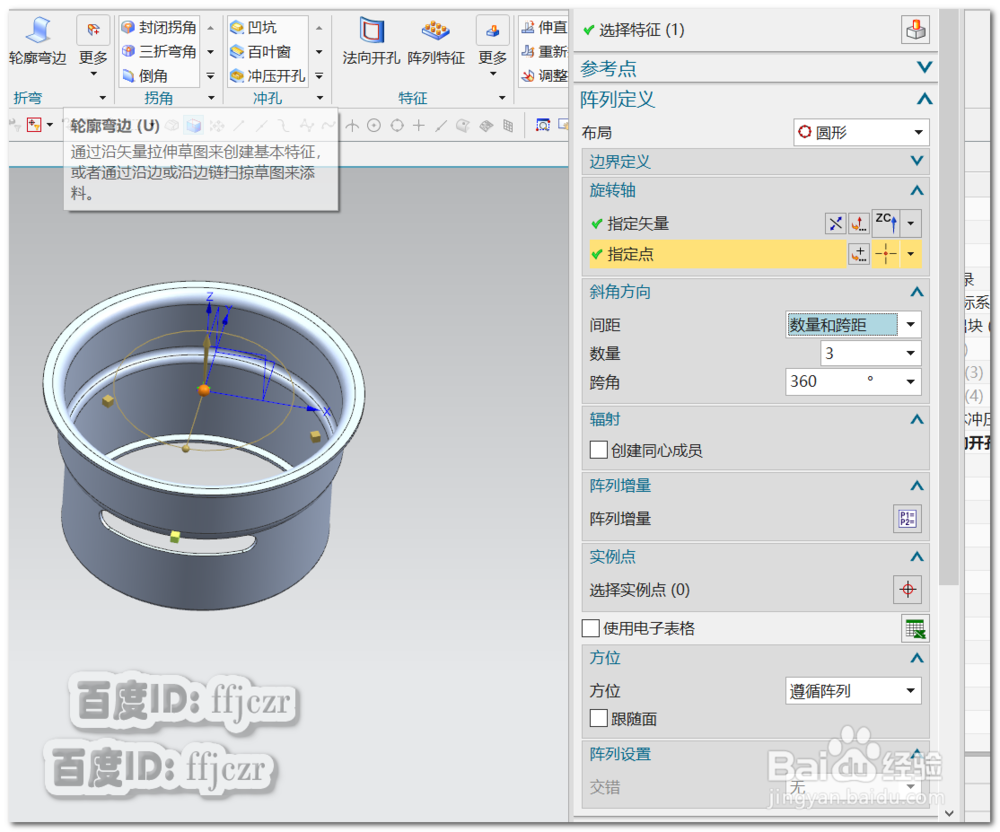

9、 选用阵列特征命令，将上步的法向开孔进行圆形阵列，圆心为坐标原点，数量为3，跨角为360度。确定后，即可得到所有的法向开孔效果。 模型创建完成。
