Pro/e5.0如何造一个蝶形螺母

1、如下图所示，打开Pro/e5.0软件，新建一个空白的实体零件文件，记得勾选“使用缺省模板”。

2、首先如下第一幅兔脒巛钒图所示，点击右边工具箱中的“旋转”图标，然后软件左上角先后点击“位置”、“定义”，然后软件右上角设置草绘平面为“FRONT面”，然后点击“草绘”按钮。然后如下第二幅图所示，进入到草绘界面，点击右边工具箱中的“直线”图标，在草绘区域画一个直角梯形，点击右边工具箱中的“标注”图标，照着下图尺寸进行标注，然后点击右边工具箱最下方的√，完成并退出草绘。然后如下第三幅图所示，软件右上角直接点√。至此，完成旋转实体的创建。

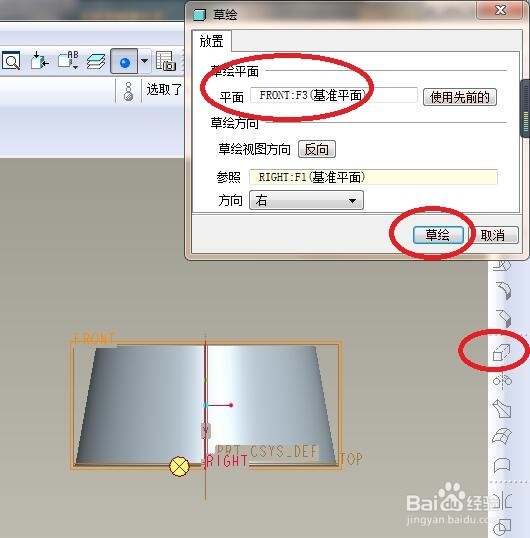

3、这一步拉伸实体。具体如下：首先如下第一幅图所示，执行【拉伸——放置——定义——FRONT面——草绘】，然后如下第二幅图所示，照着下图画裥玻饬岘草图，最后点√，完成并退出草绘。然后如下第三幅图所示，软件左上角设置拉伸方式为：双向拉伸，距离为6，最后还需要在软件右上角点√，完成单边实体的拉伸操作。

4、如下图所示，进行“镜像”操作。具体：首先选中刚刚拉伸出来的实体，然后点击右边工具箱中的“镜像”图标，然后看软件左上角：需要我们选择镜像平面，然后选择“RIGHT”面为镜像平面然后在软件右上角点√，至此，完成实体镜像操作。

5、如下图所示，进行倒圆角操作。具体：1、点击右边工具箱中的“倒圆角”图标，2、点击下图实体中的红色边线，3、软件左上角点击“设置”4、在“半径”中单击鼠标右键添加半径，5、看着实体，设置上部圆角R1，下部圆角R5，6、点击软件右上角的√，完成倒圆角操作。

6、如下图所示，执行【插入——螺旋扫描——切口】，

7、如下第一幅图所示，软件右上角出现“切剪：螺旋扫描”对话框和菜单管理器，我们点击菜单管理器中的“完成”。如下第二幅图所示，我们选择：FRONT面，如下第三幅图所示，我们点击“正向”，如下第四幅图所示，我们点击“缺省”。至此，完成了进入草绘前的所有设置，下面就开始进入草绘环境画草图。

8、如下图所示，这是确定扫描轨迹。首先点击陴查哉厥右边工具箱中的“中心线”图标，在草绘区域过坐标原点画一条纵向中心线，然后点击右边工具箱中的“类型”图标，将实体的内孔边线显示出来，硼讷侍逖再删除，然后点击右边工具箱中的“直线”图标，画一条与内孔边线重合的实线，如下图所示，最后点击右边工具箱中最下方的√，完成螺旋扫描轨迹的绘制。

9、如下图所示，退出草绘之后，设置节距为1.5，然后点击√。

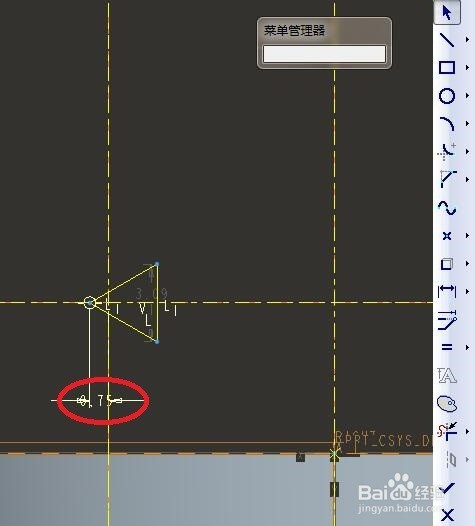

10、如下图所示，又一次进入到草绘环境，这次是画螺旋扫描的截面。首先点击右边工具箱中的“直线”图标，然后在草绘区域画一个三角形，然后点击右边工具箱中的“等边约束”，将三角形约束成等边三角形，然后点击敫嘹萦钻右边工具箱中的标注，按照下图进行标注。最后点击√，完成并退出草绘。说明一下，笔者的这个内螺纹是按照M18x1.5来画的，所以这里标注0.75的距离就够了。

11、如下图所示，退出草绘之后，首先点击菜单管理器中的“正向”，然后点击对话框左下角的“确定”。

12、完成以上所有操作，这里再将基准面、基准轴等全部隐藏，就如下图所示，一个蝶形螺母就造好了。
