气体绝缘金属封闭开关设备的日常巡视、防止泄漏

熟悉气体绝缘金属封闭开关设备的组成，对设备的常规巡视以及定期检修才能更有效、更具有针对性。在设备出现故障，才能做到具体问题具体分析，并且快速解决；

工具/原料

GIS设备

方法/步骤

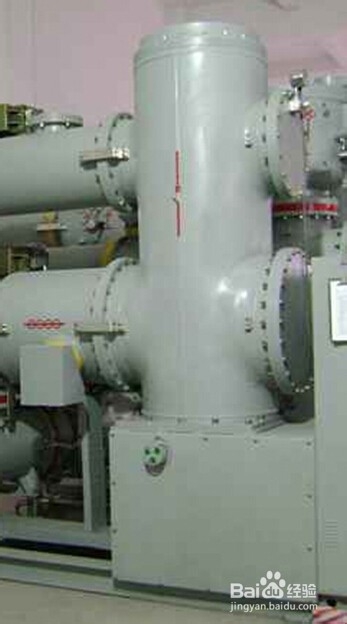

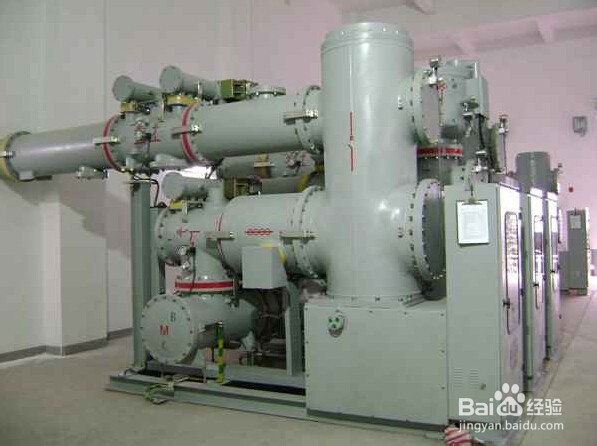

气体绝缘金属封闭开关设备采用SF6气体作为绝缘介质，并将所有的高压电器元件密封在接地金属筒中金属封闭开关设备。它是由断路器、母线、隔离开关、电压互感器、电流互感器和避雷器等元件组合在接地金属壳内，充一定的SF6气体作为绝缘介质，防止设备导电；

下面简单介绍一下设备的元件，对设备有一个认识与了解，才能在巡视以及定期检查中做好防护措施。

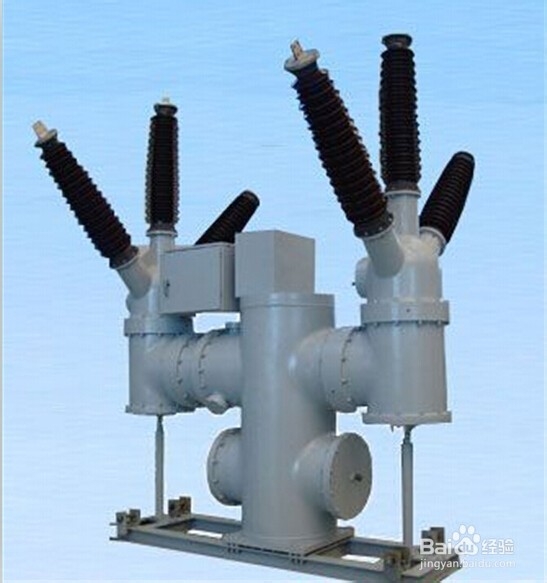

1、断路器为共箱罐式结构，三相共用一台CT26弹簧操作机构，属于机械联动；

2、三工位开关具有接通、隔离、接地的作用，具有开合母线转换电流的能力。三工位开关可实现与电压互感器、线路接地开关、母线、避雷器等模块的联结；

3、接地开关用辞散于设备检修的时候保护设备和人身安全；快速接地开关具有开合短路电流和开合感应电宿巨流的能力，也是用于设备检修；

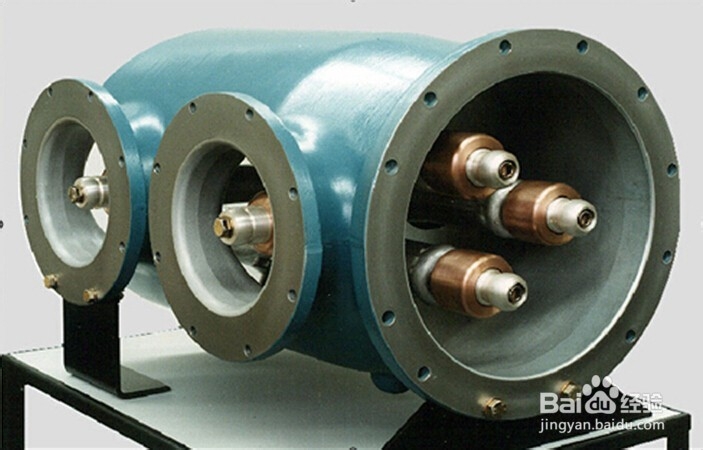

4、母线通过导电连接件与组合电器的其它元件连接并满足不同的主接线方式，来汇集、分配和传送电能；

注意：SF6气体是无裁侵铲色、无味、不燃，具有相当高的绝缘强度和灭弧能力，但是由于电弧、放电等SF6气体会分解产生有毒气体，会刺激皮肤、眼睛、粘膜，吸入大量的话，还会引起肺水肿，甚至死亡。所以，当巡视GIS室的设备时事先通风15分钟，还要检查设备的SF6气体压力表，防止气体泄漏，确保人身安全；
