Proe三维训练一百六十之长方体倒角

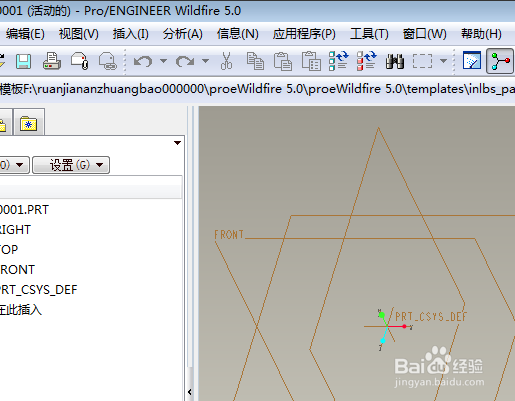

1、如下图示，打开Proe软件，新建一缺省的实体零件

2、如下所示，执行【拉伸——放置——定义——front面——草绘】，直接进入草绘。

3、如下所示，激活矩形命令，以坐标原点为起点画一个矩形，双击修改尺寸：200x100，点击右边工具栏中的√，完成并退出草绘。

4、如下所示，双击修改拉伸高度为20，回车，完成并结束本次拉伸操作。

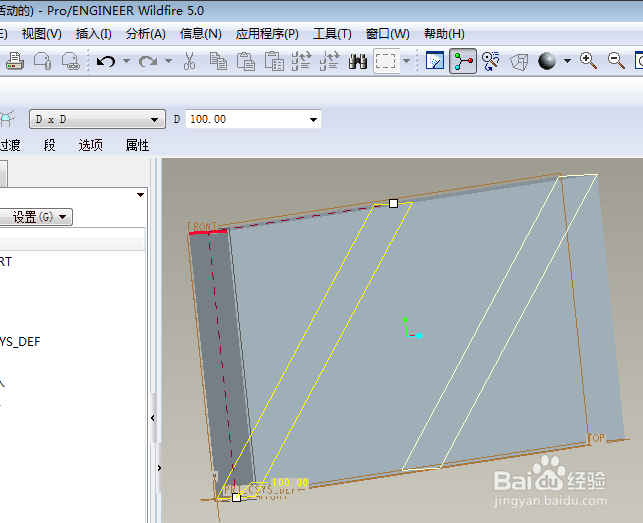

5、如下所示，点击右边工具栏中的倒角命令，左上角设置倒角尺寸为100，点击两个对角棱边，回车完成并结束本次倒角操作。

6、如下所示，点击右边工具栏中的倒圆角命令，左上角设置倒角半径为R10，点击两个对角棱边，回车，完成并结束本次倒圆角操作。

7、如下所示，隐藏所有的基准，至此，这个三维实体零件就创建完成，本次训练结束。
