智能蓄电池单体活化仪操作指南（放充活化功能）
1、蓄电池处于离线状态下，可以对单节蓄电池进行活化。活化前设置好活化循环次数，单次活化充放电时间，保护电压等参数，仪器便自动执行活化功能；并实时显示电池电压、充/放电电流、充入/放出容量、充/放电时间等数据；预设的活化循环执行完毕或人为终止操作均可停止活化过程。
测试准备
l 测试前接线时应按照“先仪器，后电池”顺序进行接线，即：先接仪器端的连线，后接电池端的连线。
l 测试完毕，用户拆线时应按“先电池，后仪器”的顺序进行拆线，即：先拆电池端的连线，后拆仪器端的连线。
l 首先确认电池组处于脱离系统的状态，然后用充放电缆按“正”（红色）“负”（黑色）将仪器的正、负极与电池组正、负极并接。
l 连接仪器220V电源线
l 注意：保护地线应可靠接地！！以保证人身安全及设备安全可靠的工作。
l 请用户仔细检查接线是否正确，注意电池组端子正、负极接线是否正确。
l 注意：充电电缆严禁反接！否则会损坏设备！
l 检查无误后，接通电源，开始工作。
2、参数设置
进入主界面，选择“”—“ ” 进入活化实验设置界面

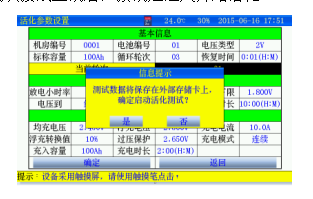

图6.3.2 活化参数设置
l 按界面提示输入设置参数，若参数设置错误，发出“笛. 笛. 笛.”的提示音，提示：参数设置不合理。
l 机房编号：0001-9999
l 电池编号：01-99
l 电压类型：根据电池标称电压选择。（2V、6V、12V）
l 标称容量：单节电池的标称容量。
l 循环次数：放充过程次数。最大10次
l 恢复时间：放充结束，切换时间。
l 当前轮次：设置轮次后，设置对应轮次的参数。如果后面多次循环都是同一参数，设置第一次的参数即可，无需设置后面循环参数。
l 放电小时率：0.5-10小时可选择。
l 放电电流：不能超出设备最大放电电流。
l 电压下限：终止放电电压下限值。
l 电压到：只能终止方式。
l 放出容量：容量到会终止放电。
l 放电时长：时：分；最小1分钟；最大99小时59分。
l 均充电压：设置可根据电池提供的均充电压设定。
l 浮充电压：设置可根据电池提供的浮充电压设定。
l 充电电流：充电电流不能大于电池的最大电流。
l 浮充转换值：当充电电流小于设定的充电电流x浮充转换值，充电转为浮充状态。
l 过压保护：充电中，电压高于此值，将停止工作。
l 充电模式：
u 连续：充电过程中采用连续电流方式充电。
u 脉冲：激活电池使用，充电过程中采用脉冲电流方式充电。
l 充电时长：最小1分钟；最大99小时59分。
l 设置完成并确认接线正确后，按确定进入开始活化。
3、人为终止或达到终止条件后，测试仪停止活化，显示测试结果。
图6.3.4 停止活化界面
l 测试完毕；查看测试数据详见章节6.5介绍
l 关闭测试仪电源，拆除接线，拆线时应先拆与电池的连线，后拆与仪器的连线
