工程用消防泵的结构特征

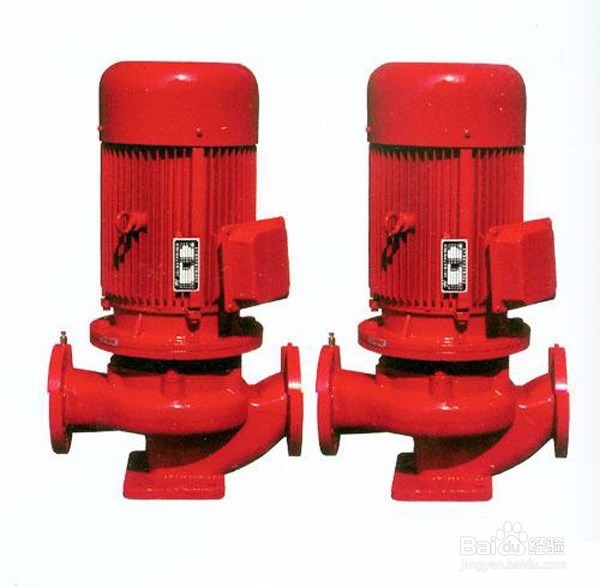

1、工程用消防泵特点1、泵结构紧凑、体积小、外形美观、其立式结构决定安装占地面积小、其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。2、泵吸入口和吐出口均水平方向，简化了管路的连接。3、多级式可根据需要，吸入口径和吐出口可安装同方向或90°、180°、270°几个不同方向以满足不同的连接场合。4、泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。5、泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。

2、工程用消防泵用途消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖循环增压空调制冷系统送水及设备配套等场合。

3、工程用消防泵结构消防泵由电机和泵两部分组成，泵和电机同轴，泵结构包括泵体、叶图亲莉植轮、泵盖、机械密封等部件组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座，便于安装，增加泵运行稳定性。泵密封采用机械密封，具有密封可靠，无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计，管路配套方便。

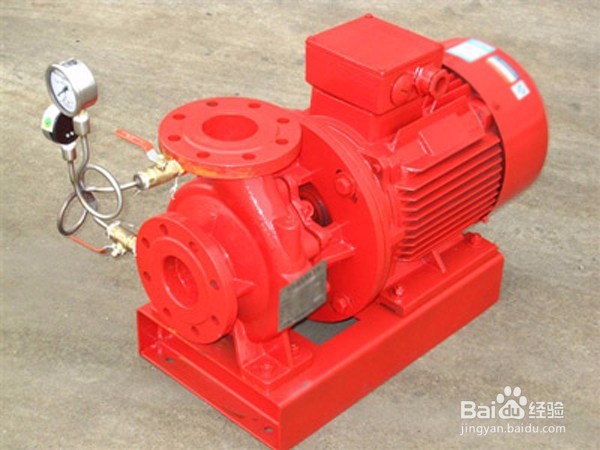

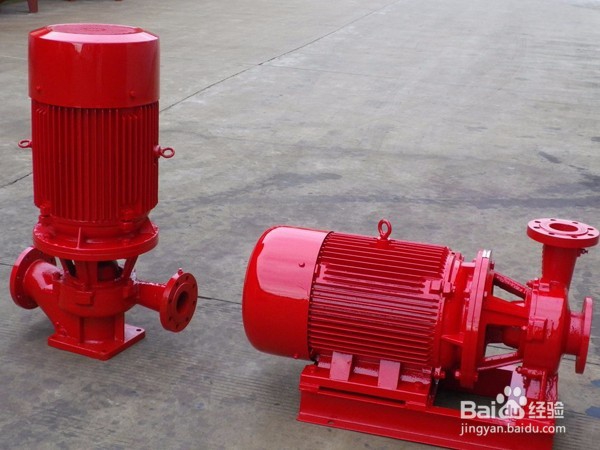

4、工程用消防泵型号意义以XBD5/25-100 ISG(ISZW)-200A为例：XBD– 消防泵组代号5– 设计压力(1/10MPa)25– 设计流量(L/S)100–泵吸入口直径(mm)ISG– 结构为立式ISZW -结构为卧式200– 叶轮名义直径(mm)A– 叶轮经第一次切割。
