超简单路由器划分VLAN教程——薯条创

2025-05-24 04:10:40

1、首先打开Cisco Packet Tracer Student软件 薯条

超简单路由器划分VLAN教程——薯条创

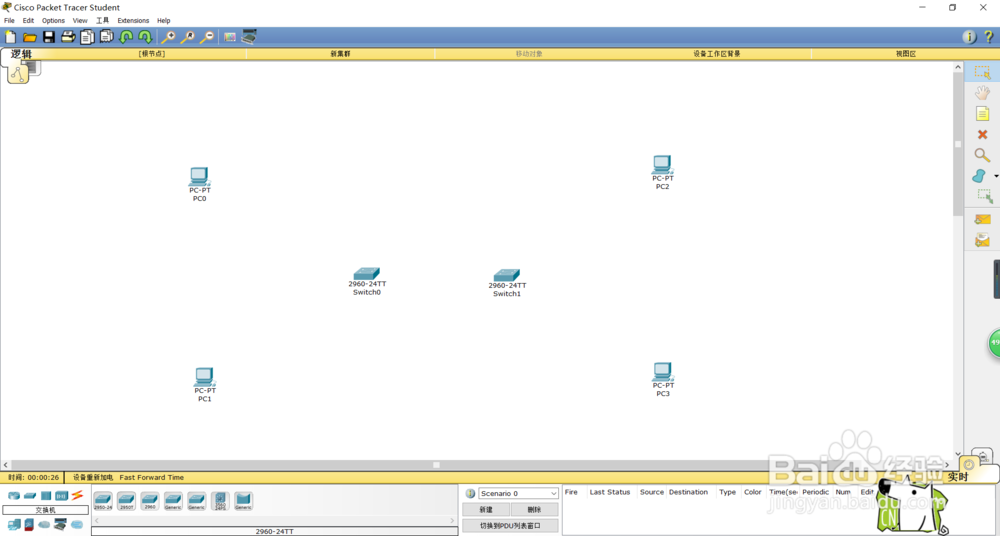

2、选择设备(4台电脑,2个交换机) 薯条

超简单路由器划分VLAN教程——薯条创

3、连接(路由器之间要用交叉线) 薯条

http://player.youku.com/player.php/sid/XMjY2MzQ4Nzc2NA==/v.swf

4、设置电脑IP地址(第一次做,视频像素不高,命令在下面,请谅解)IP1:192.168.1.1IP2:192.168.2.1IP3:192.168.1.2IP2:192.168.2.2 薯条

http://player.youku.com/player.php/sid/XMjY2MzQ5MTIxNg==/v.swf

5、划分vlan;(第一次做,视频像素不高,命令在下面,请谅解)交换机默认所有端口都属于vlan1,所以先创建vlan2Switch>en———————进入特权模式Switch#conf t——————进入全局模式Switch(config)#hostname sw1——————为路由器改名sw1(config)#vlan 2————————创建VLAN2*以上命令两个交换机输入一样,只不过第二个交换机改名为sw2 薯条

http://player.youku.com/player.php/sid/XMjY2MzUzNDIzNg==/v.swf

6、将sw1的Fa0/3 和sw2的Fa0/3划入vlan 2;(第一次做,视频像玟姑岭箫素不高,命令在下面,请谅解)sw1(config)#足毂忍珩int fa0/3————进入03口sw1(config-if)#sw access vlan 2————将03划入VLAN 2*以上命令两个交换机输入一样 薯条

http://player.youku.com/player.php/sid/XMjY2MzU0NjkyMA==/v.swf

7、将两台交换机之间的链路设置为Trunk模式;(第一次做,视频像素不高,命令在下面,请谅解)sw1(config-if)#ex——退出当酡箔挝棍前sw1(config)#int fa0/1————进入01口(也就是两个路由器指间的口)sw1(config-if)#sw mode trunk—————设置trunk 薯条

http://player.youku.com/player.php/sid/XMjY2MzU0NzQ0OA==/v.swf

8、完成了,让我们来ping一下~~~~~(第一次做,视频像素不高,命令在下面,请谅解)>ping 192.168.2.2 薯条

http://player.youku.com/player.php/sid/XMjY2MzU0NzE2OA==/v.swf

9、有问题的可以留言,在下也是个渣,一起解决问题, 薯条
