cad图整体改变长宽的快捷操作是什么

1、首先，用CAD打开自己初步设计完成的图纸。所有图层要保证打开状态。（图层全开的快捷键是“layon”或者有天正插件时是“0”）

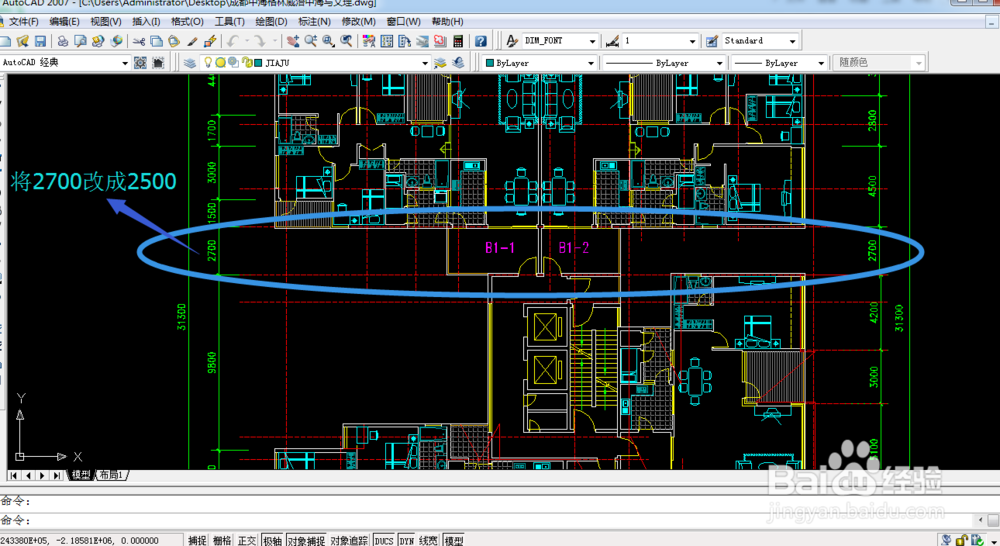

2、以第一张图为例，就如何改变整体长和宽做详细说明，如图所示，将走廊宽2700改成2500，如何快速更改？

3、选择范围在走廊宽之间，即2700范围内，用鼠标从右下角方位向左上角选中上部分图纸。如图所示。

4、选中之后，我们会发现在走廊中间以上全部选中，还有垂直方向的轴线也被选中。

5、接下来，键盘输入快捷键命令“S”，然后鼠标点击图外空白处一点，再将鼠标向垂直方向拉一下（不需要点鼠标，这只是示意要压缩的菱诎逭幂方向是向下），然后输入需要压缩的距离尺寸“200”即“2700”变成“2500”了。

6、如果出现压缩后直线变歪了这种情况：那是因为输入“S”键后，选择的第一个点和第二个点不在一条垂直线上。

7、纠正方法是：将“正交模式”打开，如下图所示，单击“正交模式”或者使用键盘快捷键“F8”。接着在重复“S”,点图外任意空白地方点一下，在输入压缩距离“200”，再“回车键Enter”就可以了。

8、其他方向的压缩或者操作都可以按以上步骤操作。
