如何选用矿用漏电继电器

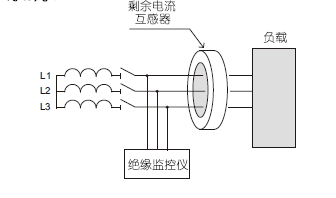

1、穿入主线路的零序互感器，在主线路没有漏电的情况下，矢量和等于零或极微，当主线路上有漏电或人触电时，零序互感器就感应到一个不平衡的电流矢量和信号，零序电流互感器的电路发生对地漏电时iA+iB+iC≠0。送入主机进行放大后，检测漏电流是否超过整定值，并把结果送入执行机构来执行。预防措施（1）被保护回路电源线，包括相线和中性线均应穿入零序电流互感器。

2、穿入零序互感器的一段电源线应用绝缘带包扎紧，捆成一束后由零序电流互感器孔的中心穿入。这样做主要是消除由于导线位置不对称而在铁芯中产生不平衡磁通。

3、由零序互感器引出的零线上不得重复接地，否则在三相负荷不平衡时生成的不平衡电流，不会全部从零线返回，而有部份由大地返回，因此通过零序电流互感器电流的向量和便不为零，二次线圈有输出，可能会造成误动作。

4、每一保护回路的零线，均应专用，不得就近搭接，不得将零线相互连接，否则三相的不平衡电流，或单相触电保护器相线的电流，将有部分分流到相连接的不同保护回路的零线上，会使二个回路的零序电流互感器铁芯产生不平衡磁动势。

5、保护器安装好后，通电，按试验按钮试跳。

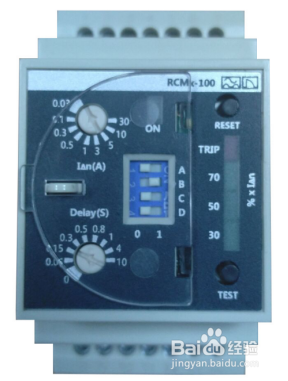

功能与特点此时零序电流互感器会产生一个感应信号，此信号经电子线路处理，当漏电电流达到动作值时，使可控硅导通触使继电器动作，利用继电器常开、闭点控制主线路断路器或接触器断开，切除故障线路达到保护的目的。试验回路由电阻与按钮等元件组成，按下试验按钮，有一电流流过互感器，相当于主线路有漏电电流，指示灯亮，出口继电器就应能动作。按下复归按钮，灯灭，出口继电器返回。注意事项互感器上端子无需考虑极性，可任意安装，两个信号端子和试验端子无需接地。其他说明? 零序（剩余）电流互感器和漏电继电器间的联线宜选用屏蔽导线，截面不小于1.5mmm。
