UG10.0如何建模预制板？

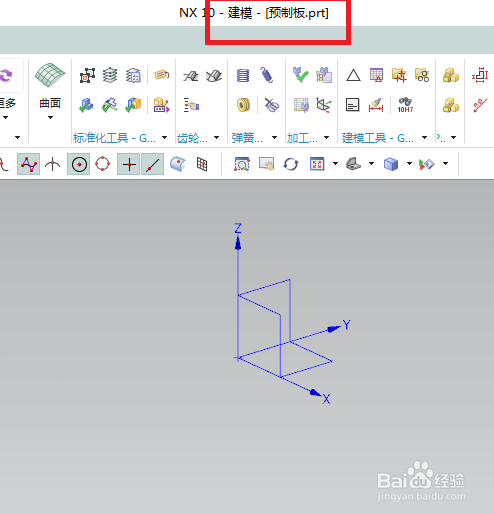

1、如下图所示，

打开UG10.0软件，新建一个空白的模型文件，

另存为“预制板”

2、如下图所示，

执行【菜单——插入——设计特征——长方体】，激活“长方体”命令，

指定点：坐标原点，

设置尺寸：100、500、30，

点击确定

3、如下图所示，

执行【拉伸——XZ平面】，直接进入草图。

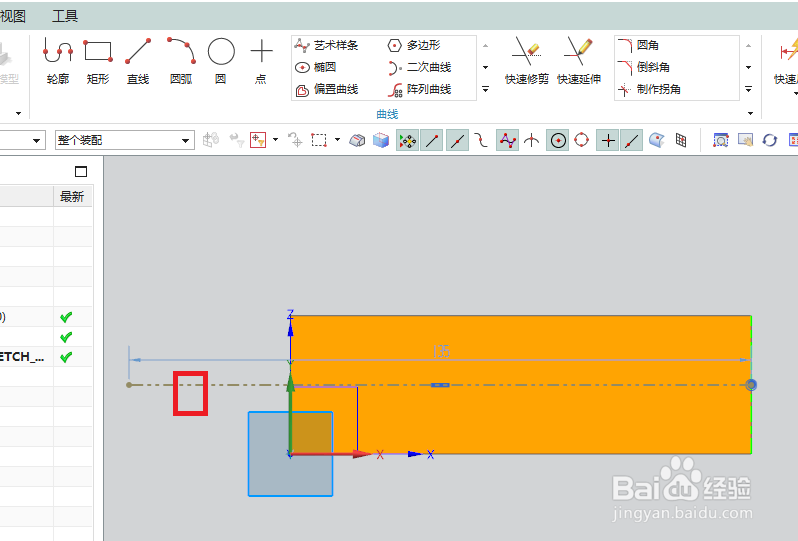

4、如下图所示，

激活直线命令，过实体边线的中点画一条水平线段，

并转为参考线。

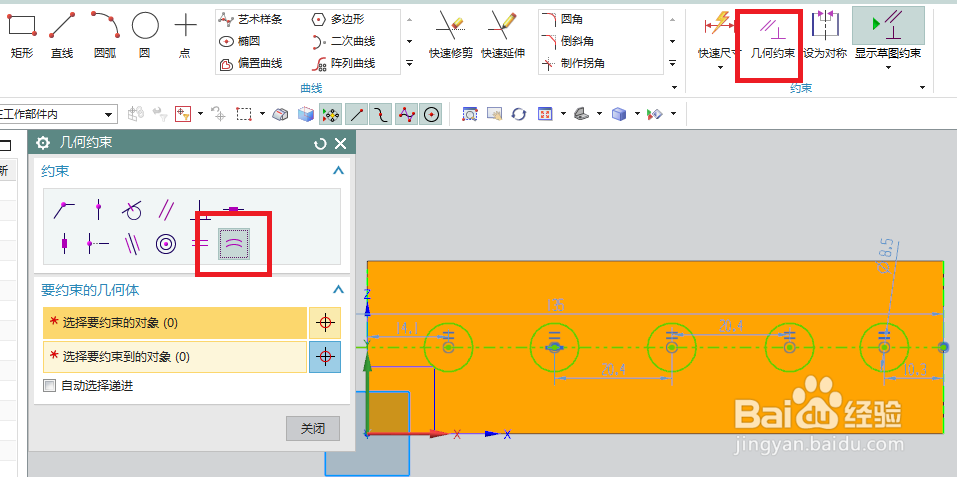

5、如下图所示，

激活圆命令，在参考线上画五个圆，

添加几何约束，五个圆等径。

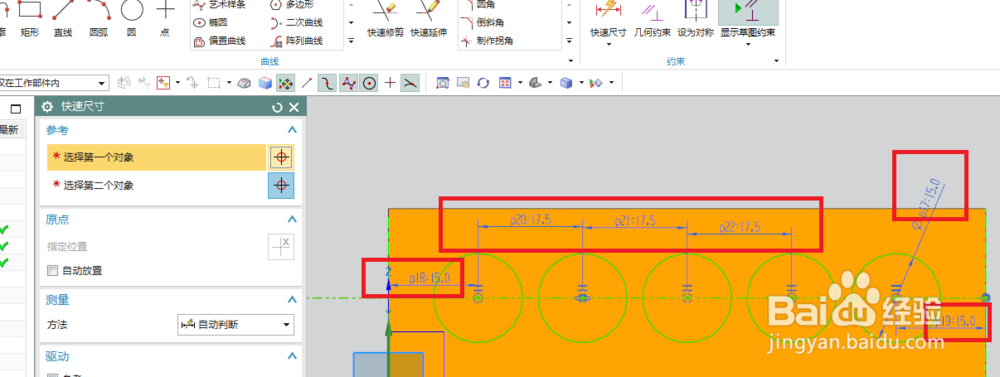

6、如下图所示，

激活快速尺寸命令，标注尺寸：15、15、17.5、17.5、17.5，

点击完成，退出草图。

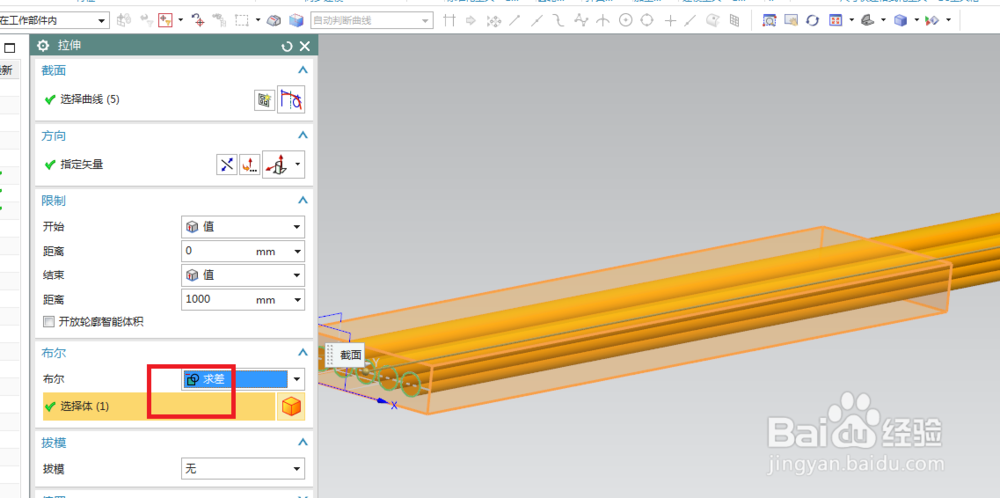

7、如下图所示，

回到拉伸对话框，

设置限制：0开始，1000结束，

布尔求差，

点击确定。

8、如下图所示，

隐藏基准坐标系，显示为着色，

渲染——高级艺术外观——材料/纹理，

选择一种自然的效果，指定给实体，

最后，

你就看到了预制板模型。
