SM2086双通道递进式LED恒流驱动控制芯片

1、SM2086概述：

       SM2086 是双通道递进式LED恒流驱动控制芯片，芯片使用本司专利的恒流设定和控制技术，输出电流由外接Rext 电阻设置为5mA~60mA，且输出电流不随芯片OUT 端口电压而变化，较好的恒流性能。适应较宽的输入电压范围（±20%），系统结构简单，外围元件极少，方案成本低.

2、产品特点：

      1.本司专利的恒流控制技术；

          a) OUT 端口输出电流外置可调，范围5mA~60mA；

          b) 芯片间输出电流偏差< ±4%；

      2.适应较宽的输入电压范围±20%

      3.芯片可与LED 共用PCB 板；

      4.芯片应用系统无EMI 问题；

      5.线路简单、成本低廉；

      6.封装形式：ESOP8

3、应用领域:

      1.T5/T8 系列LED 日光灯管；

      2.LED 路灯照明应用；

      3.LED 球泡灯，LED 吸顶灯；

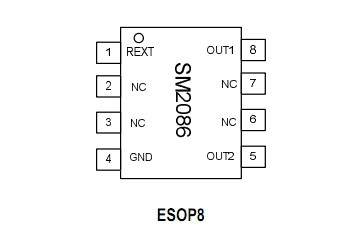

4、管脚图：

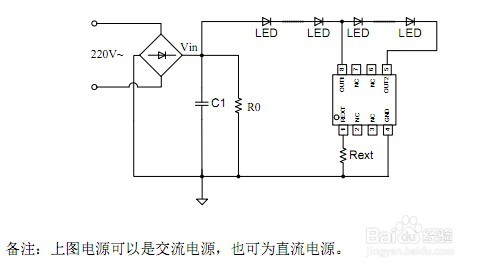

5、典型示意电路图：
