proe5.0实例教程案例【2】

1、运行proe5.0软件，点击新建，类型为零件，子类型为实体，名称自定义即可。

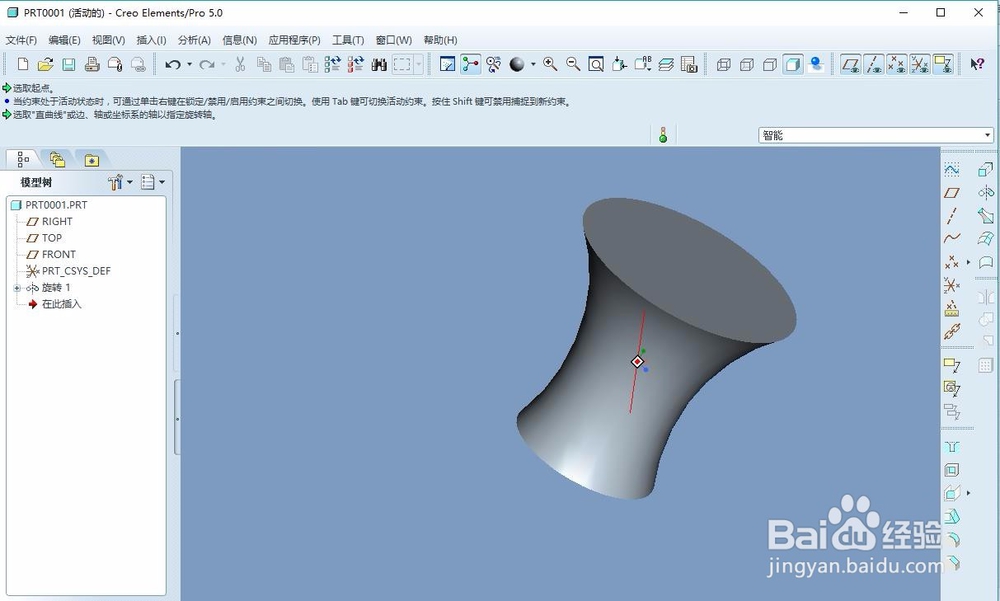

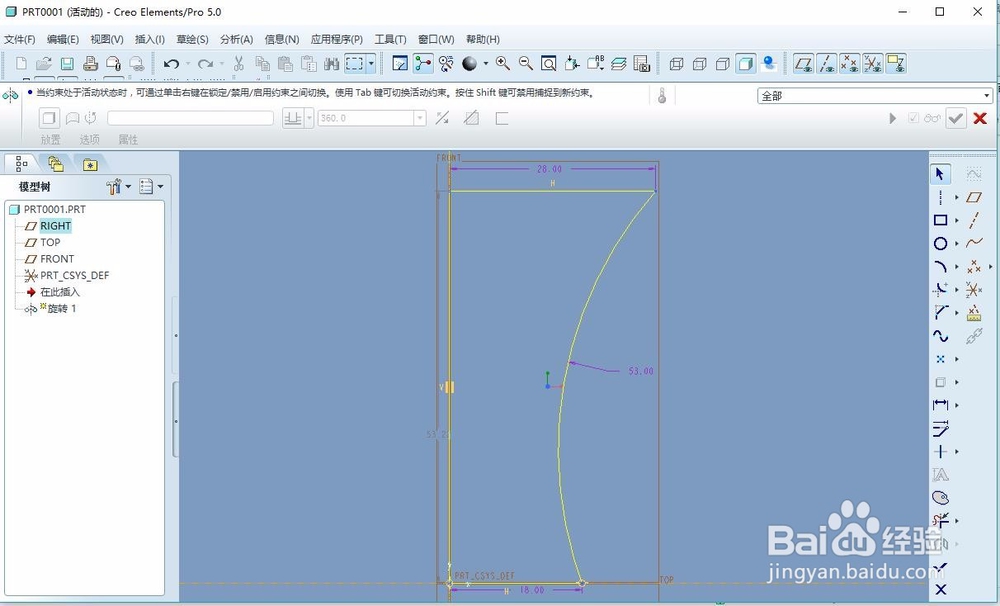

2、创建旋转特征，绘制草图界面，绘制如下图所示的图形，并且记得绘制中心线。完成后退出草图，定义旋转为360度，效果如下图所示。

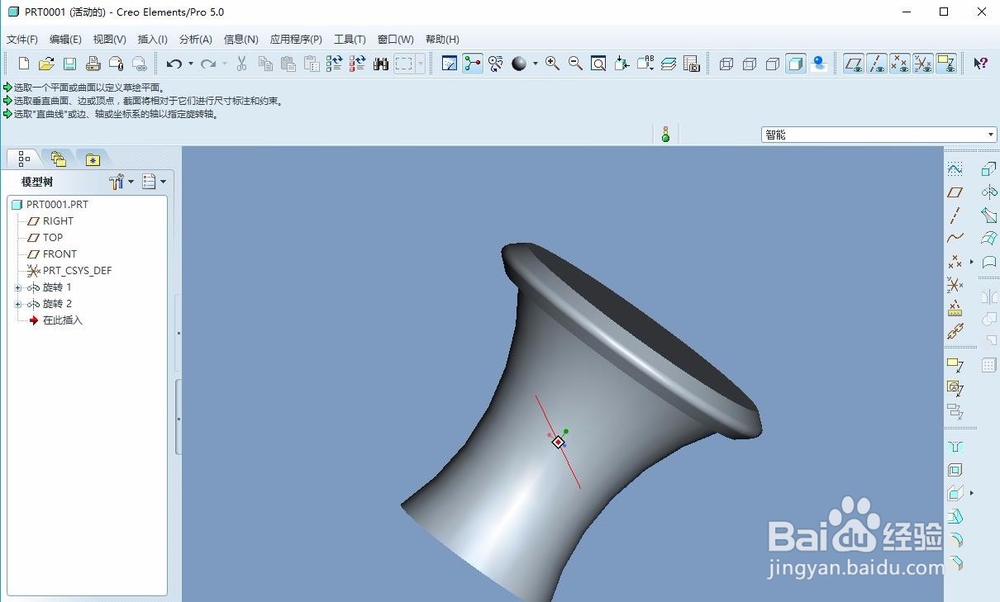

3、继续创建旋转特征，以步骤2的旋转特征所使用的草图平面为草图平面，绘制如下图所示的兔脒巛钒图形，注意绘制中心线，然后定义旋转为360度。

4、创建阵列特征，将上一步所创建的旋转特征进行阵列，选中该特征，在阵列的操作面板上输入阵列个墙绅褡孛数与间距可，自定义即可，如下图所示。

5、再次创建旋转特征，绘制如下图所示。与上述的方法一致，效果图如下所示，尺寸则根据之前的参考

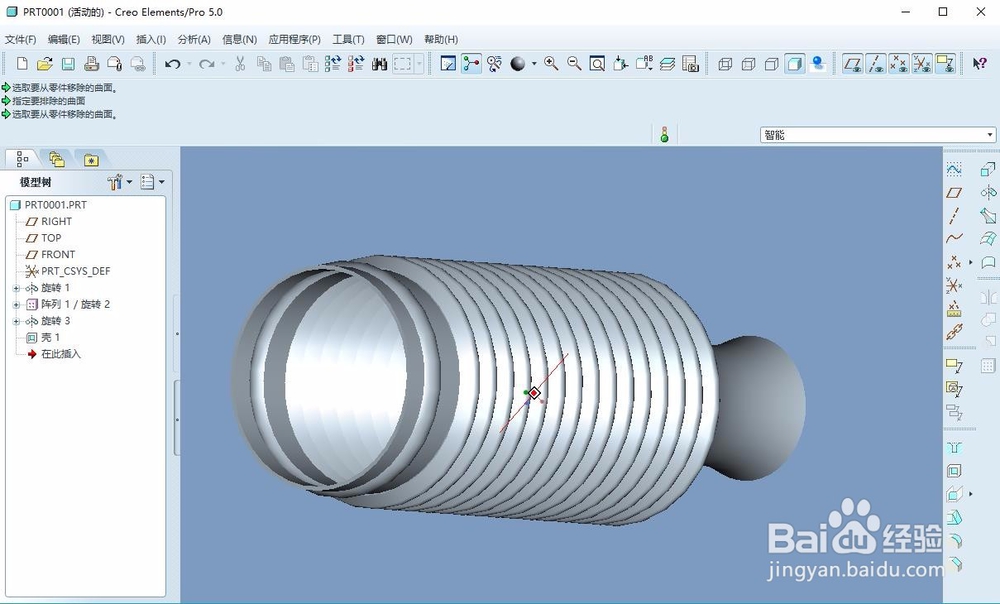

6、创建抽壳命令，定义移除面为两端的面，定义壁厚为1.2，效果如下图所示，保存文件，完成零件模型的创建教程。
