CAD绘制燃气灶实例

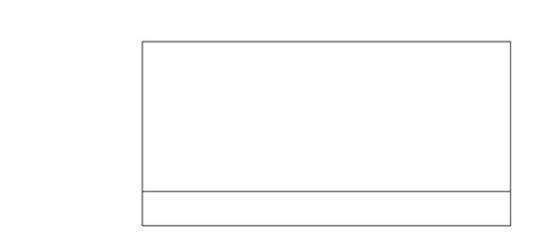

1、1.输入REC先绘制一个860*430的一个直角矩形，接着输入X命令将直角矩形镜像分解，选择直角矩形最下面的直线，然后输入O进行向内偏移80个单位，结果如图所示。

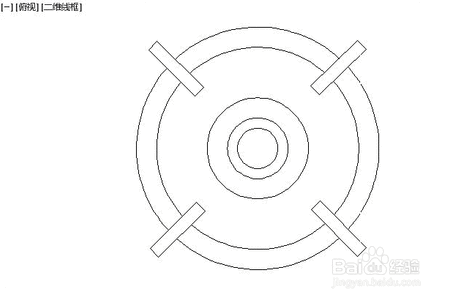

3、3.输入REC绘制一个12*65的小直角矩形，放置在两大圆上面，如图所示，然后输入AR快捷键进行矩阵，我们选择极轴PO模式，然后选择圆心，输入数目4，最后出现如图所示的效果。

5、5.输入C绘制一个半径为4的小圆，然后将小圆移动到同心圆里面，然后输入AR进行矩阵，选择同心圆的圆心为旋转点，输入数目16最后结果如图所示。到这一步灶芯就完成了。

7、7.将开关、灶芯移动到一开始画的燃气灶的轮廓里面去放到合适的位置就可以了，然后输入MI镜像刚才的灶芯和开关，如图所示。
