KMSV声学成像系统对电动机异响的分析

1、测试目的：

查找目前主要噪声声源，及其具体位置。

监测方案：

   使用KMSV便携式声学成像系统，于电动机周边进行拍摄记录。

噪声源评价方式：

   A、由KMSV便携式声学成像系统直接生成噪声分布云图

   B、噪声分布云图将直接显示噪声源所在位置及大小

现场描述：

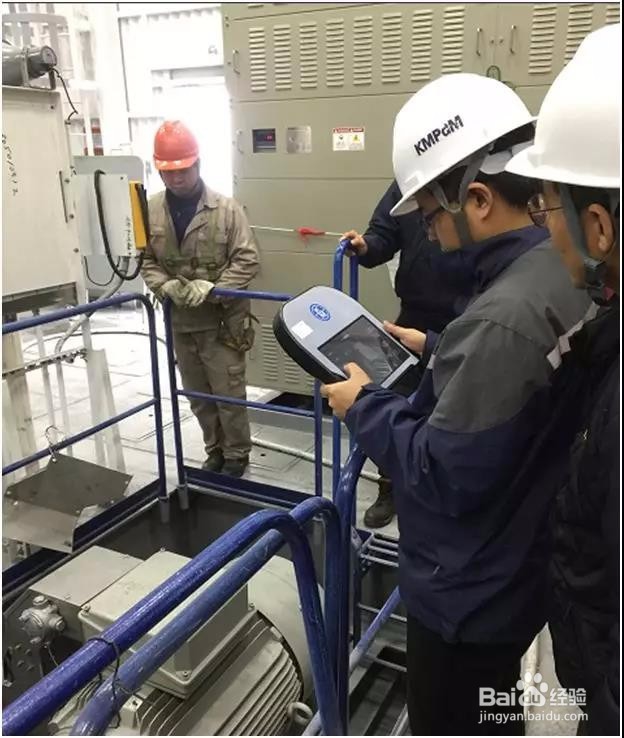

用KMSV声学成像系统对Hoist Motor各个部位进行扫描，对于电动机运行时发出的噪声位置进行定位，查找异响的位置。

2、最大噪声源位置

3、声学云图/色谱图：从色谱图上可以看出噪声频率较高。

4、时域波形图：从时域波形可以看出主要噪声为持续性噪声；

5、频谱图：从频谱中可以看出主要噪声频率在315-2500Hz之间

6、主要的噪声源在电动机驱动端，噪声的频率段较高，非转动件的频率引起的异响，需要检查下电动机绕组等电气零部件。
