空气质量网格化环境监测系统软件配置—NE

1、初次登录

将主控接线按上述连接完毕，插上手机数据卡和SD卡，通电，将串口线连接到电脑进行软件配置；

打开环境监测配置软件V1.15，选择正确的串口号，点击“打开串口”按钮，灰色图标变为绿色，串口号状态显示已开启；点击“通讯测试”按钮，图标变绿，下方弹出“通讯测试成功！”提示，即通讯连接成功。

2、一、数据上报设置

3、 1：通讯连接成功后才可配置；

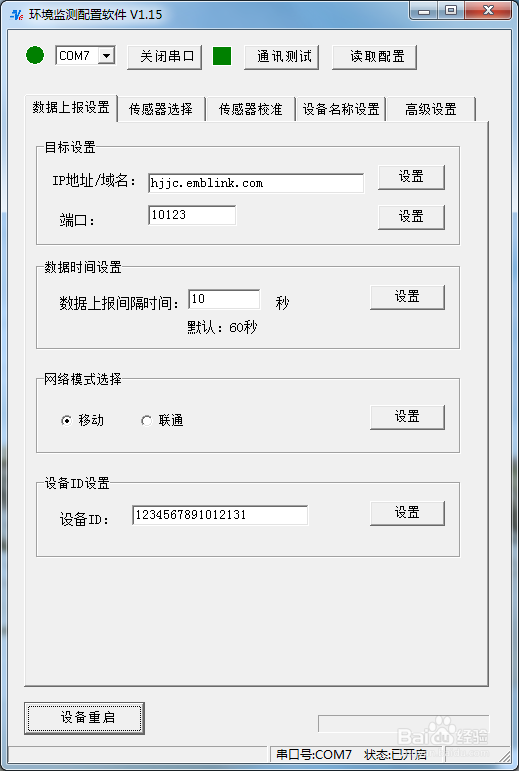

4、 2：点击“数据上报设置”，根据用户需要在目标设置框的IP地址/域名中填写数据上报平台的网址，端口号默认10123（非专业技术人员请勿修改），然后分别点击后面的“设置”按钮；

5、3：数据时间设置框内数据上报间隔时间默认为60s，设置范围≥10s，点击“设置”按钮即设置成功；

6、 4：在网络模式选择框内可选择手机数据卡的类别，移动和联通两种连网模式，选择其中一项，点击“设置”按钮；

7、5：设备ID设置框内的设备ID编号为扬尘出厂设备ID号，填入点击“设置”即可；

8、二、传感器选择

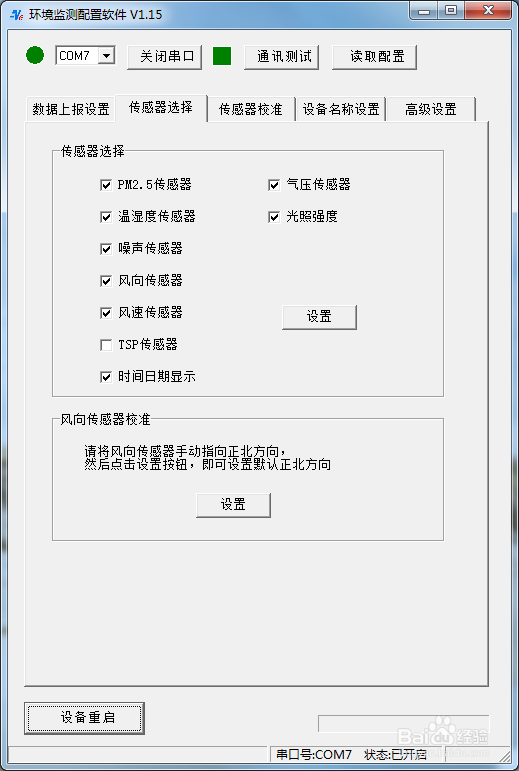

9、1：点击“传感器选择”，勾选扬尘设备所带传感器类型，点击“设置”按钮即传感器选择成功；

10、2：如有风向传感器，安装完毕需进行校准，将风向传感器手动指向正北方向，然后点击“设置”按钮，

 即可设置默认正北方向；

11、注意：每项设置操作完毕都必须点击“设置”按钮，待所有设置结束，点击“设备重启”按钮，下方提示“指令已发送，等待返回...”，等主控中间指示灯重新闪烁，即软件配置成功。

切记，每台设备均需1-7操作步骤配置。

12、三、云平台核实

    配置完毕请联系客服询问开户账号及密码，通过PC端浏览器登录恩易网格化环境监测云平台查看是否配置成功。
