怎么读电动后视镜电路？

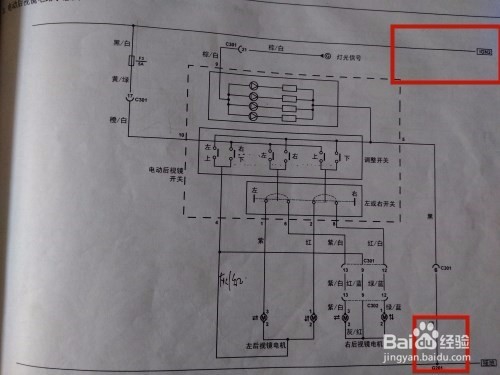

1、电源和接地。

从电路图上可以看出，在后视镜系统中只有一个电源和接地，相对比较简单，在实际维修中只要确定有一个电源与接地就可以。

2、后视镜开关灯光信号。

从电路上可以看出，后视镜开关内比较复杂，这时就要化繁为简，先看开关中的灯光信号，这个是给开关内部指示灯，当打开驻车灯后，开关内就会点亮，方便车主操作。

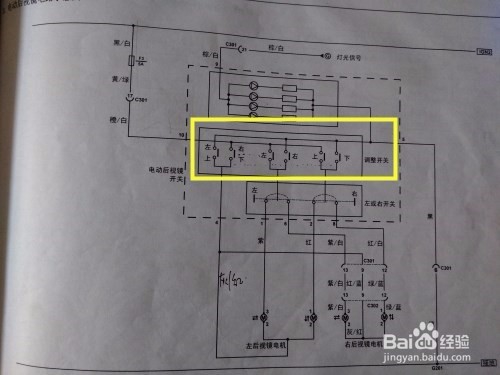

3、调整开关。

通过调整开关可以调整后视镜上、下、左、右的方向，这个也是整个电路的核心，在读这个调整开关时，最主要的就是要分清开关中哪些触点是电源，哪些是接地。

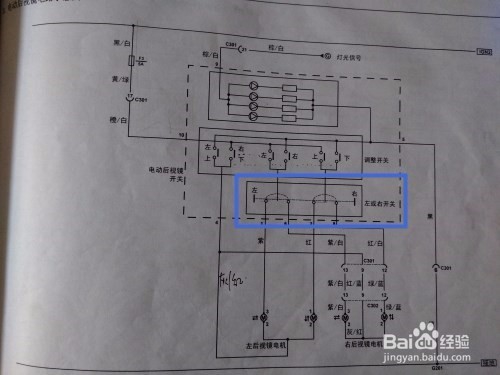

4、左或右开关。

两边都有后视镜，也都能调整，通过这个开关能够分别调整左或右后视镜，让车主开车视野更好。

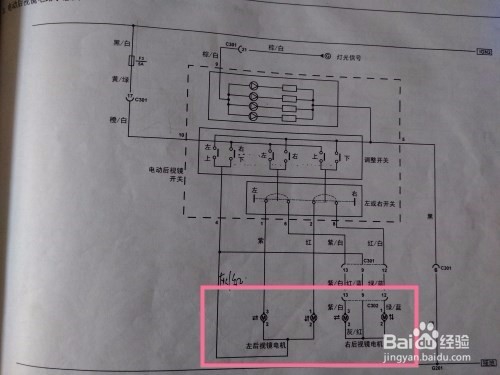

5、电机。

从电路图上可以看出电机比较多，一个后视内有两个电机，分别控制后视镜左右、上下运动。

6、左后视镜向下电路分析。

先把左或右开关打到左侧，然后按住向调整开关中向下的按钮，电流从中间左向下流出，到左或右开开关中的左，然后经过左后视镜电机中和上下电机，再到调整开关中下，接地后电机就能向下运转。

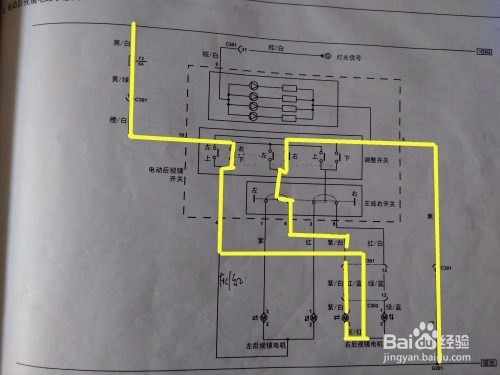

7、右后视镜向左运转分析。

把左或右开关打开右侧，然后操作调整开关中向左的开关，这时电路从调整开关中左上、右下这个小开关中通过电流，从开关后在节点分流到右后视镜左右电机，再去调整开关右接地，电机向左工作。
