直流电阻测试仪使用手册

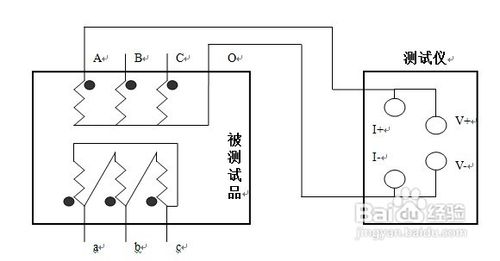

1、单相测量法，见下图：

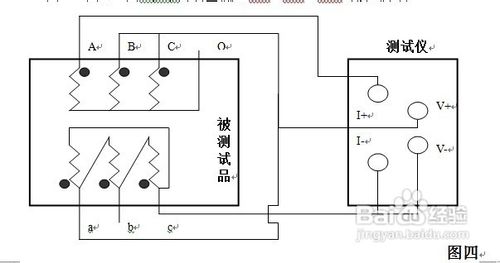

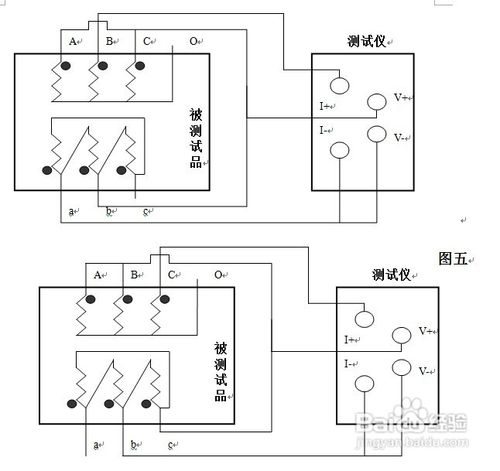

2、助磁法接线见图三～五（适用于Y（N）-d-11联接组别）。对于大容量的变压器的低压侧畲驶郜杏测量时，如果在既有的情况下，直流电阻测试仪的最大电流比较小，或者为了加快测量速度，可选择助磁法测量。下图中，图三、图四、图五分别为测量低压Rac、Rba、Rbc的接线方法

3、开机页面显示如下图: 按循环键光标可在选择电流、绕组温度、换算温俣觊鄄幼度、数据查询、参数设置、时间等包含的选项之间移动，按选择键可对上述六项主菜单包含的选项循环选择，当光标在绕组洁湔铿像温度时，按启动键可使光标在三个数据位之间滚动显示，选择键可使每个数据位的数据在0-9之间循环显示，选定测试电流后，当前选项为除绕组温度之外的任何选项时按启动键可启动测量。在上图中，按循环键将光标移动到修改时钟，在上图中，按循环键可将光标在各个日期数据之间移动，按选择键减小数据，按启动键增加数据。

4、在开机状态下将光标移动到查询数据菜单，然后按选择键进入数据查询

5、当选好电流后，按下确认键开始充电。液晶显示“正在充电”过几秒钟之后，显示“正在测试”这时说明充电完毕，进入测试状态，几秒后，就会显示所测阻值，如下图。当选择自动测试时，仪器会根据试品情况自动选择合适的电流进行测试

6、测试完毕后，按“复位”键，仪器电源断开，同时放电，音响报警，液晶恢复初始状态，放电音响结束后，请一定稍等10秒钟左右，重新接线进行下次测量，或拆下测试线与电源线结束测量
