如何创建一个简单欧姆龙PLC工程

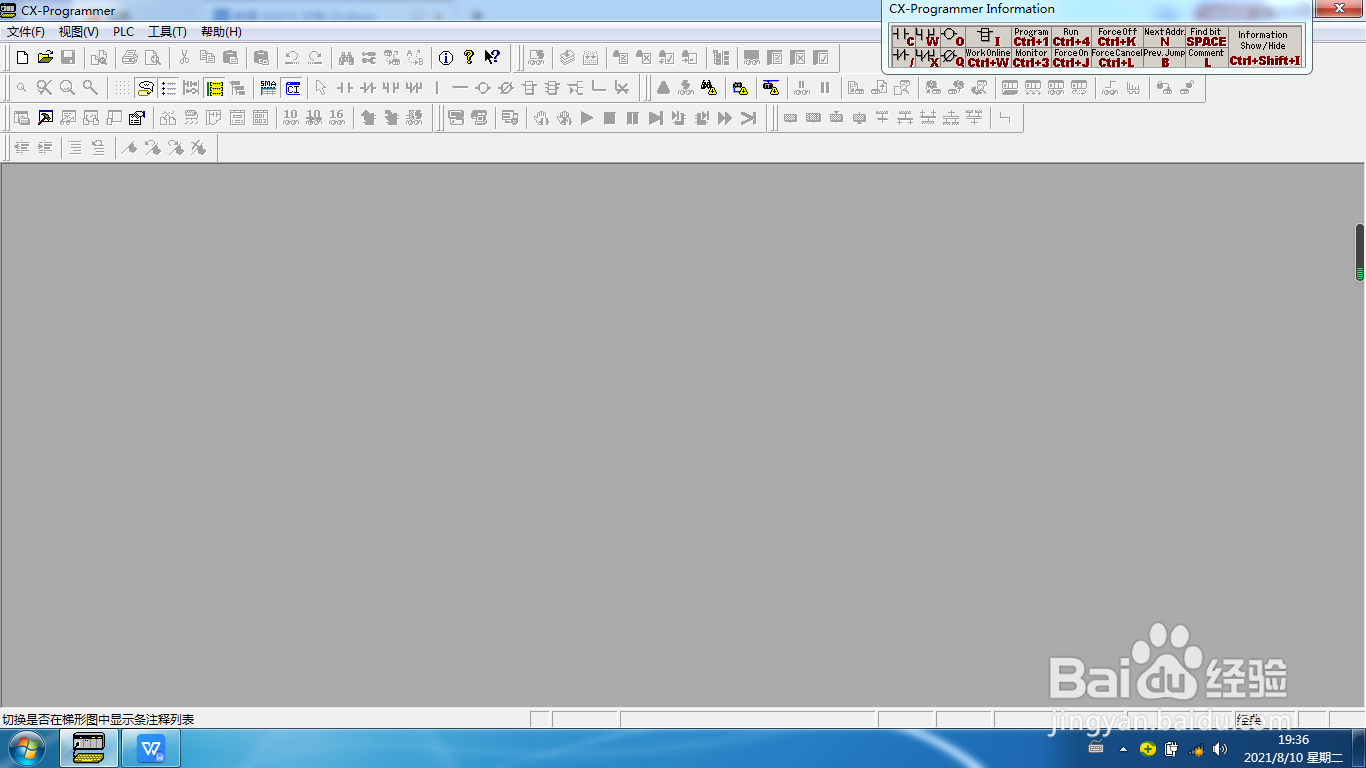

1、（1）双击“CX-Programmer”打开编程软件，如图所示。

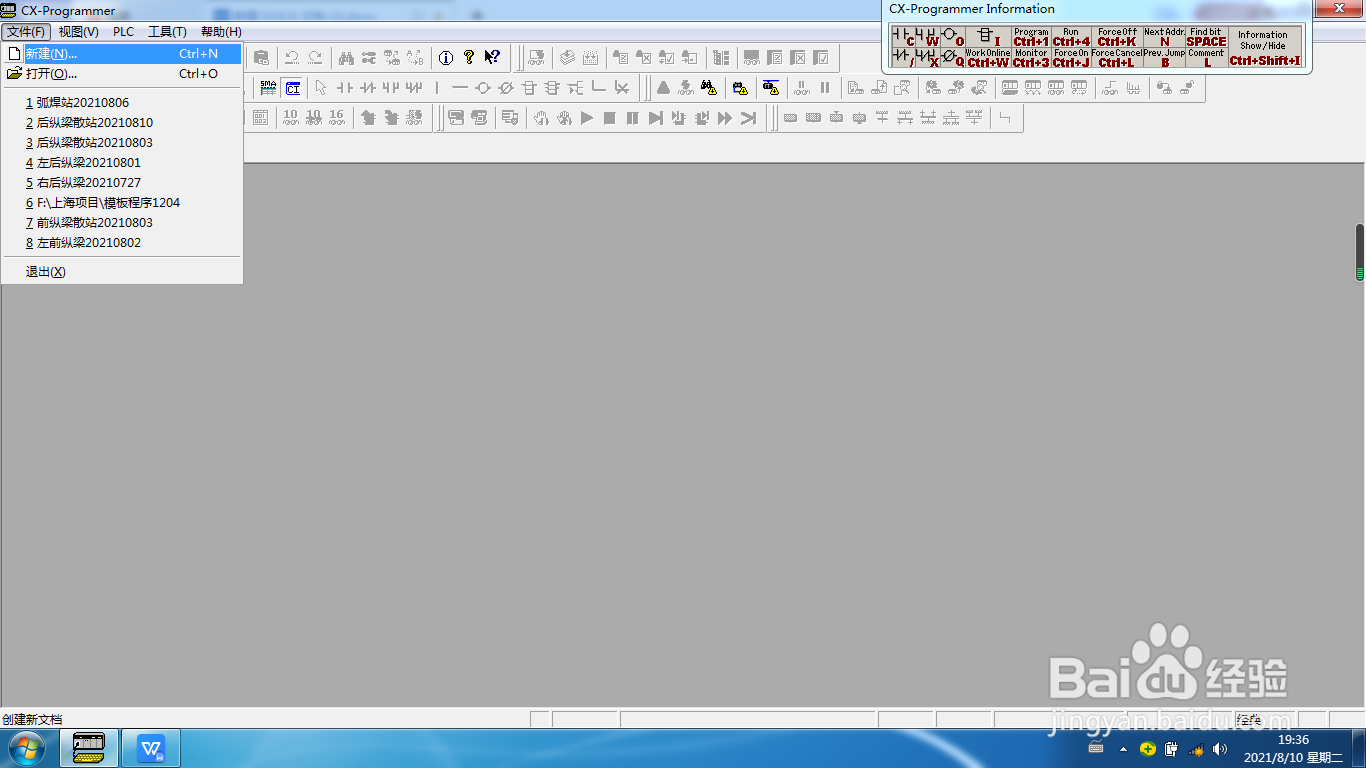

2、单击“文件”，弹出下拉对话框，选择“新建”如图所示。

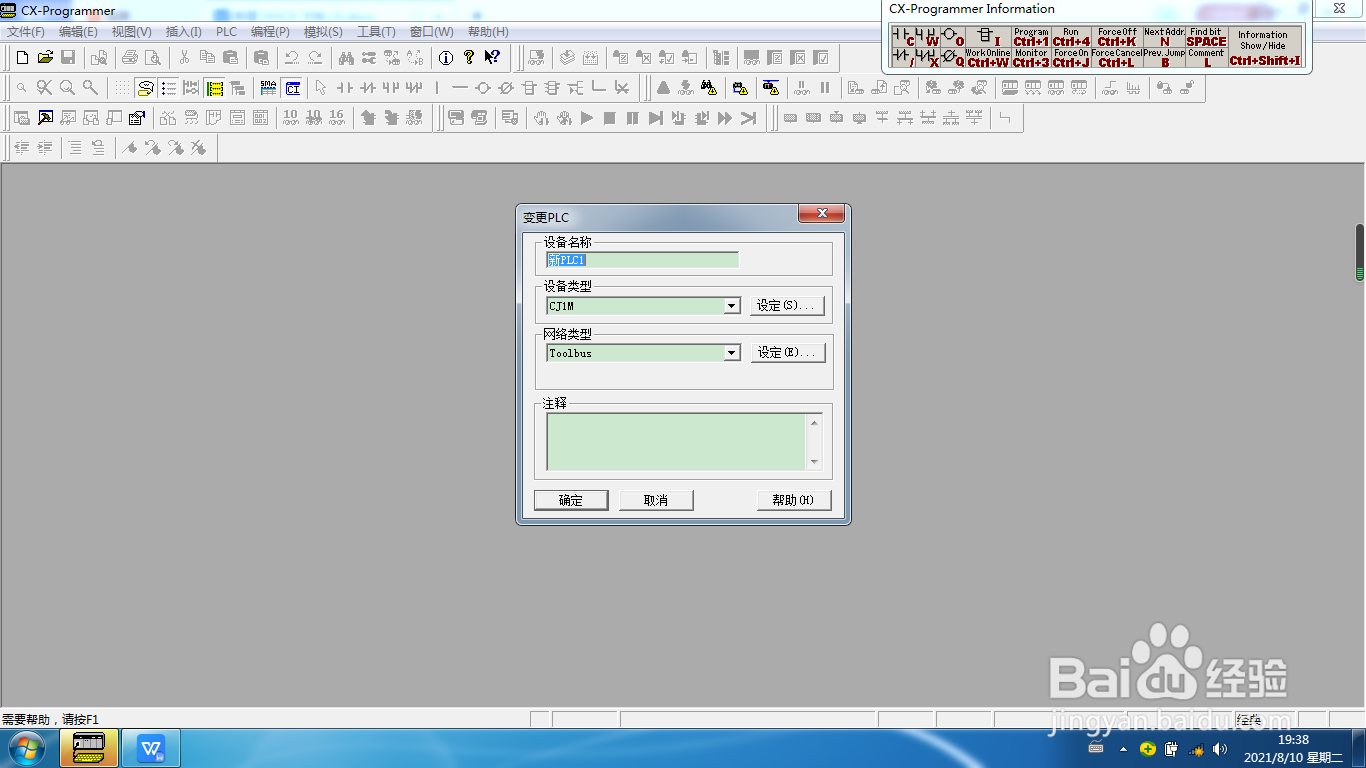

3、弹出“变更PLC”对话框，如图所示

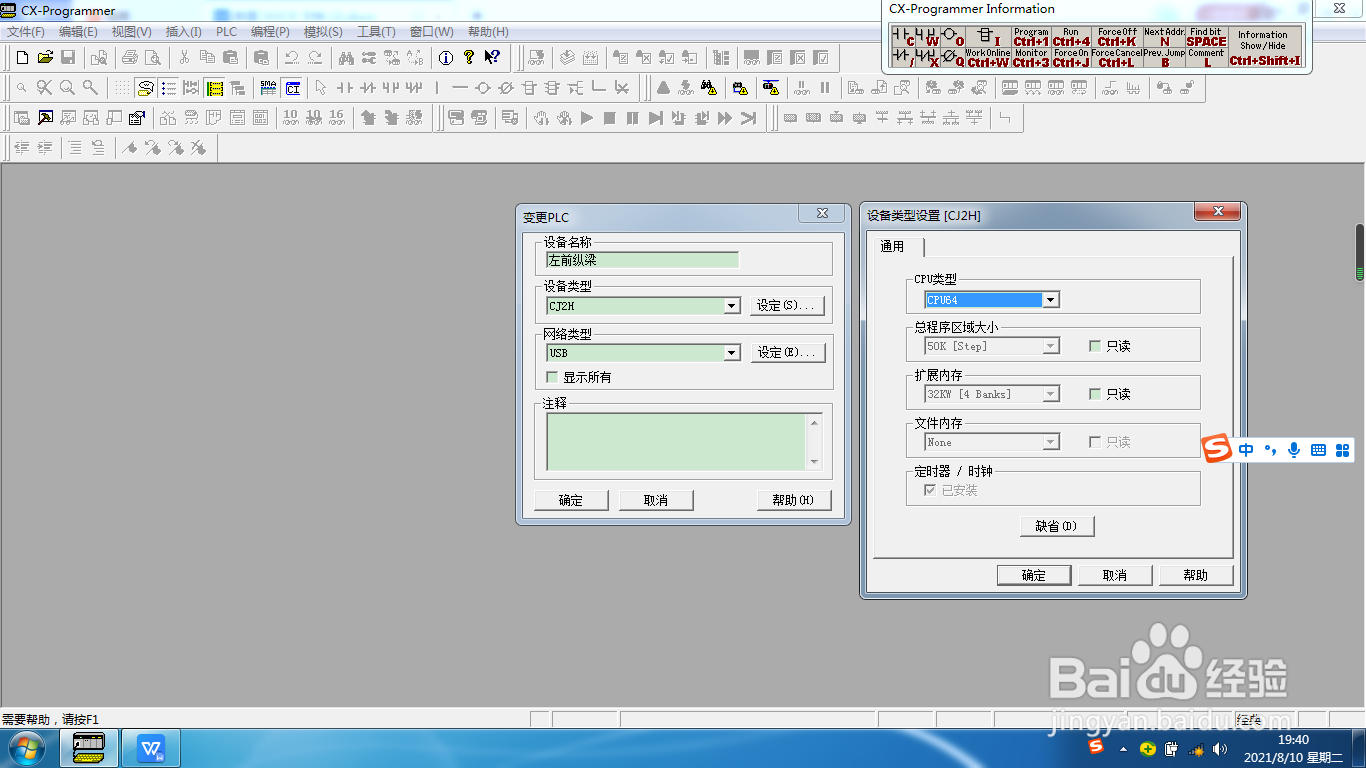

4、设备名称改为“左前纵梁”，“设备类型”改为“CJ2M”，CPU类型默认“CPU64”如图所示。

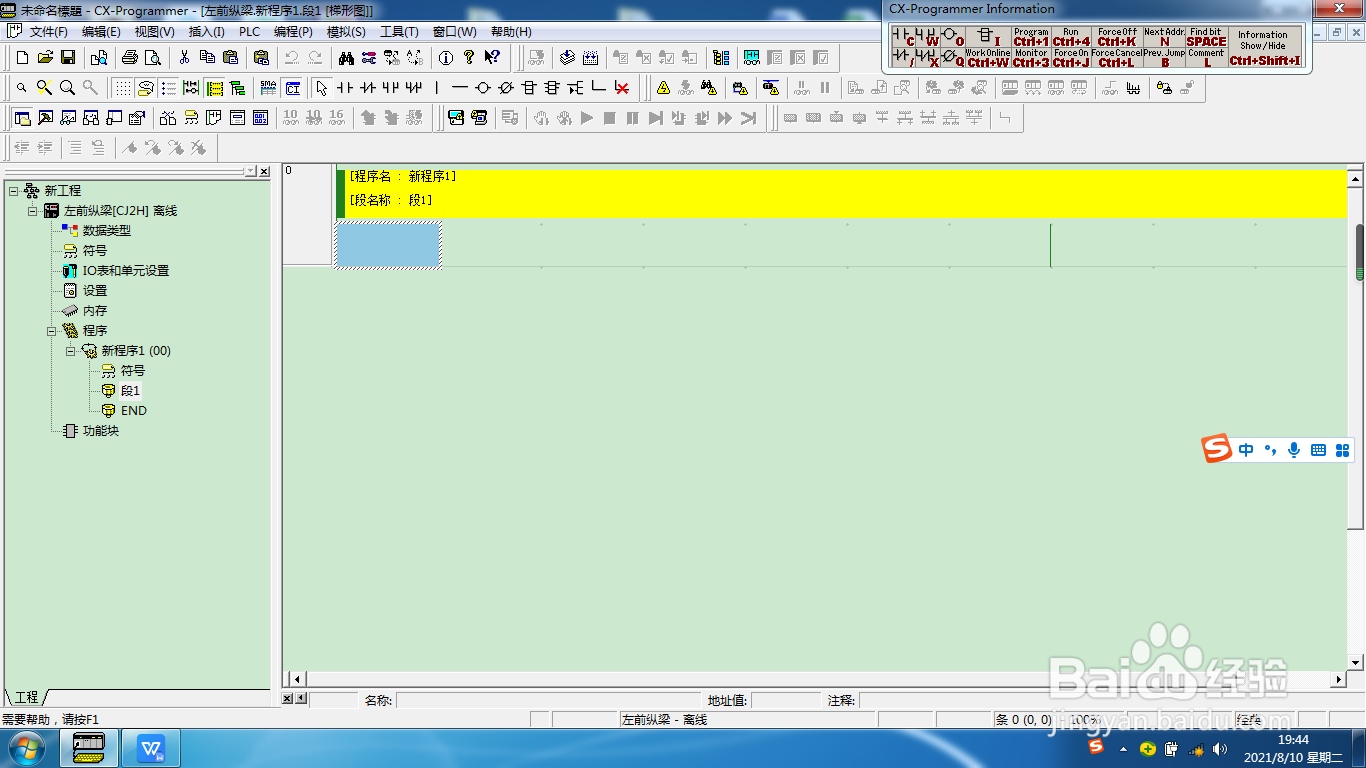

5、CPU类型更改完后如图所示

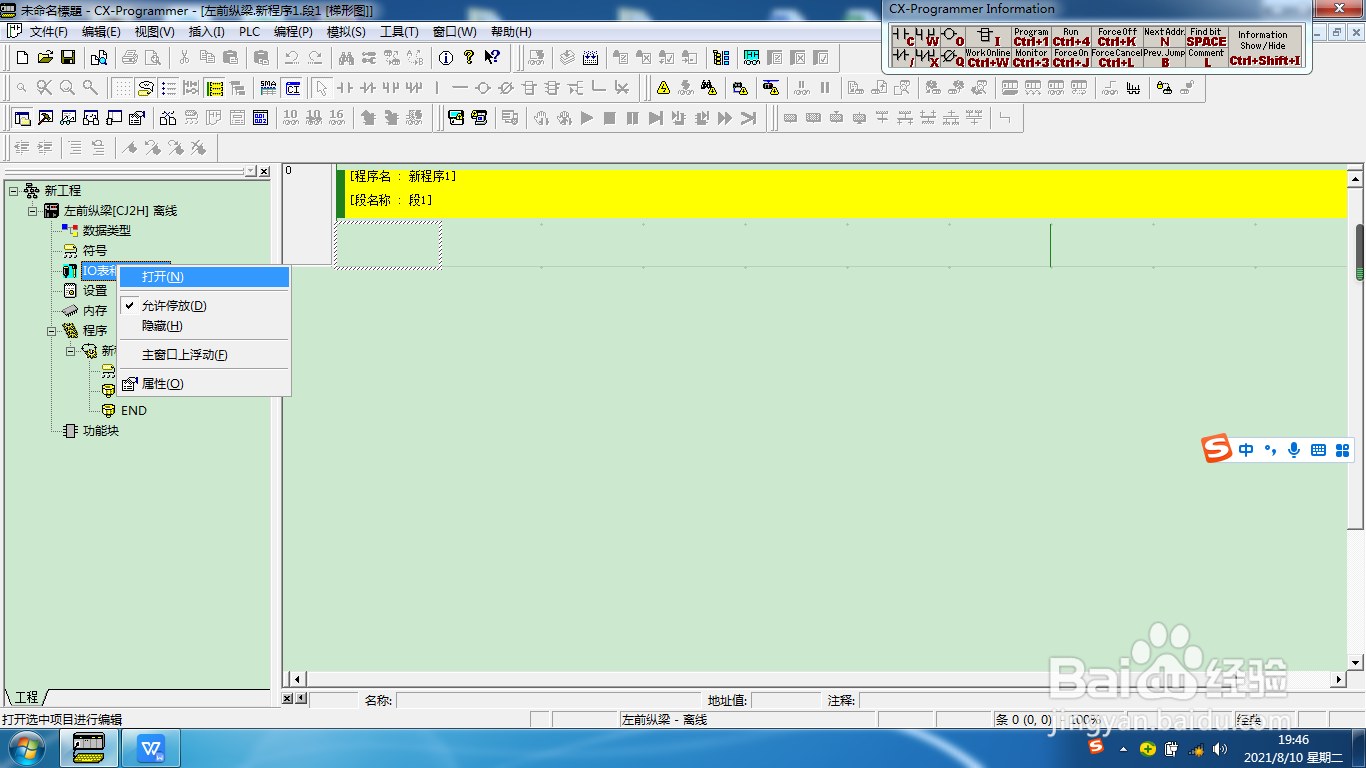

6、选择“IO表和单元设置”，右键单击选择“打开”，如图所示。

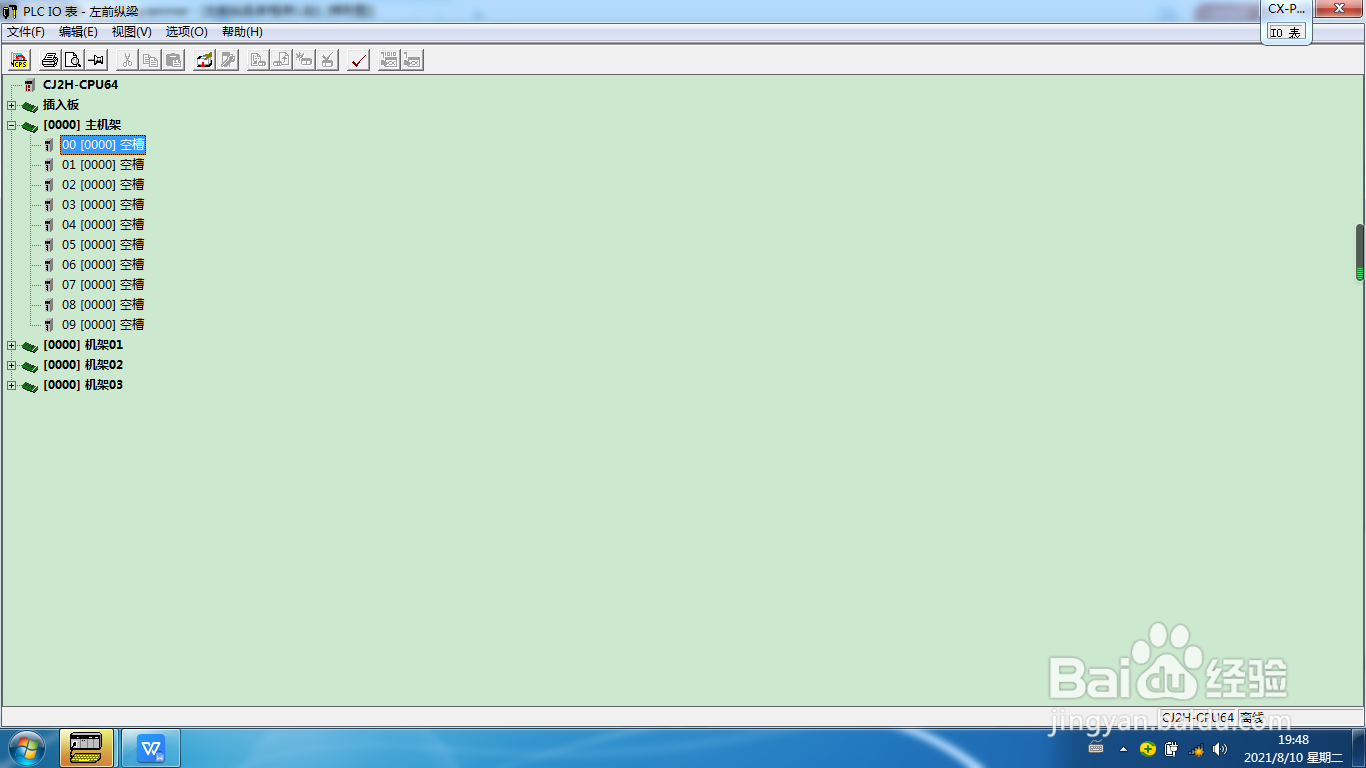

7、单击“+”展开“0000主机架”，如图所示

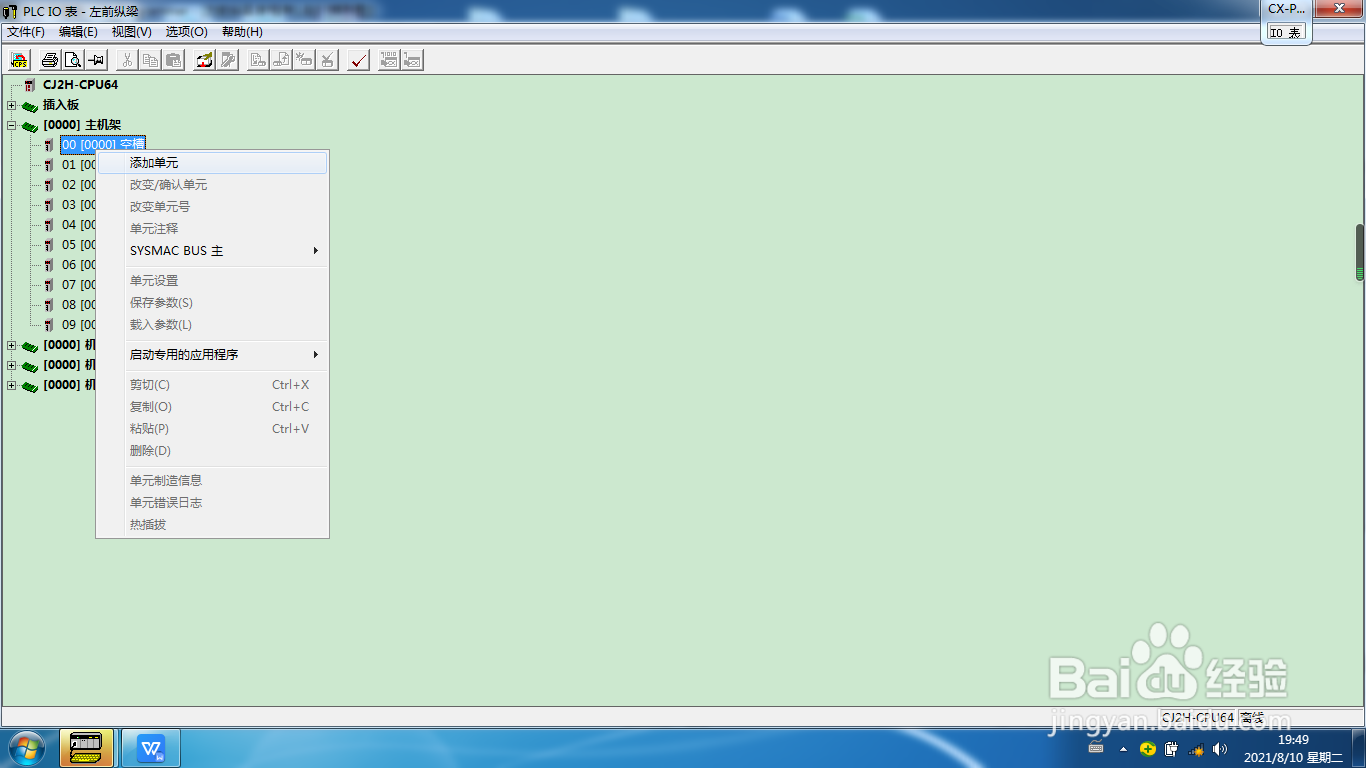

8、选择“00[0000]空槽”右键单 击，弹出对话框选择“添加单元”，如图所示

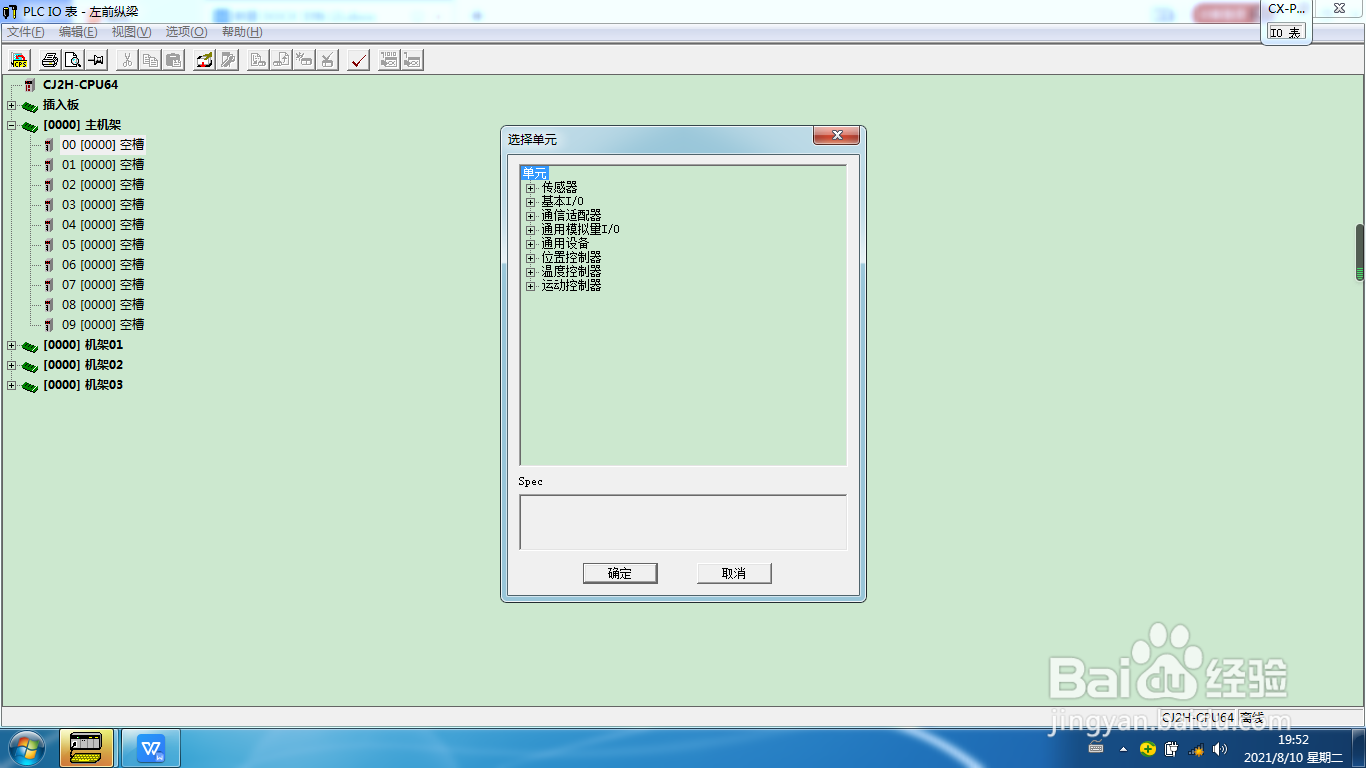

9、弹出“选择单元”对话框，单击“+基本IO”展开选项，如图所示

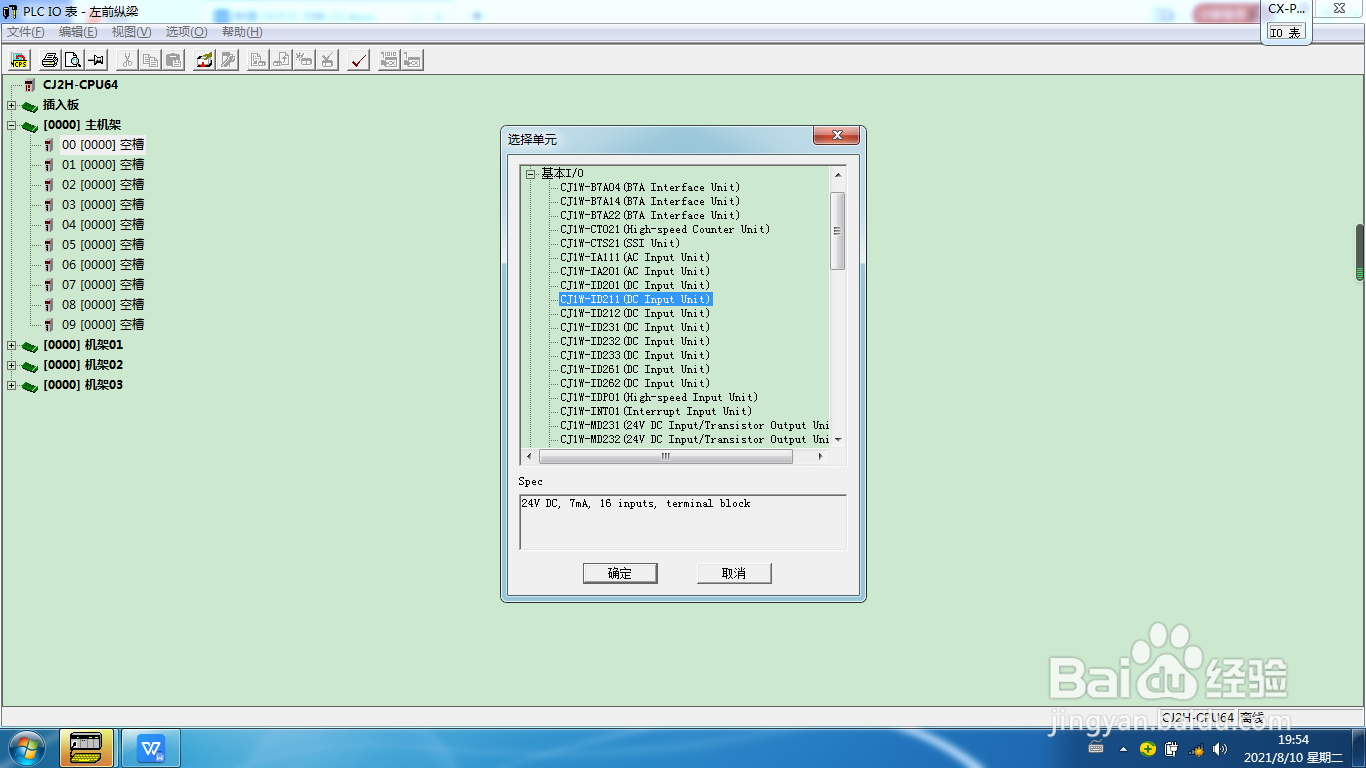

10、选择“CJ1W-ID211（DC Input Unit）”数字量输入模块，单击“确定”，如图所示

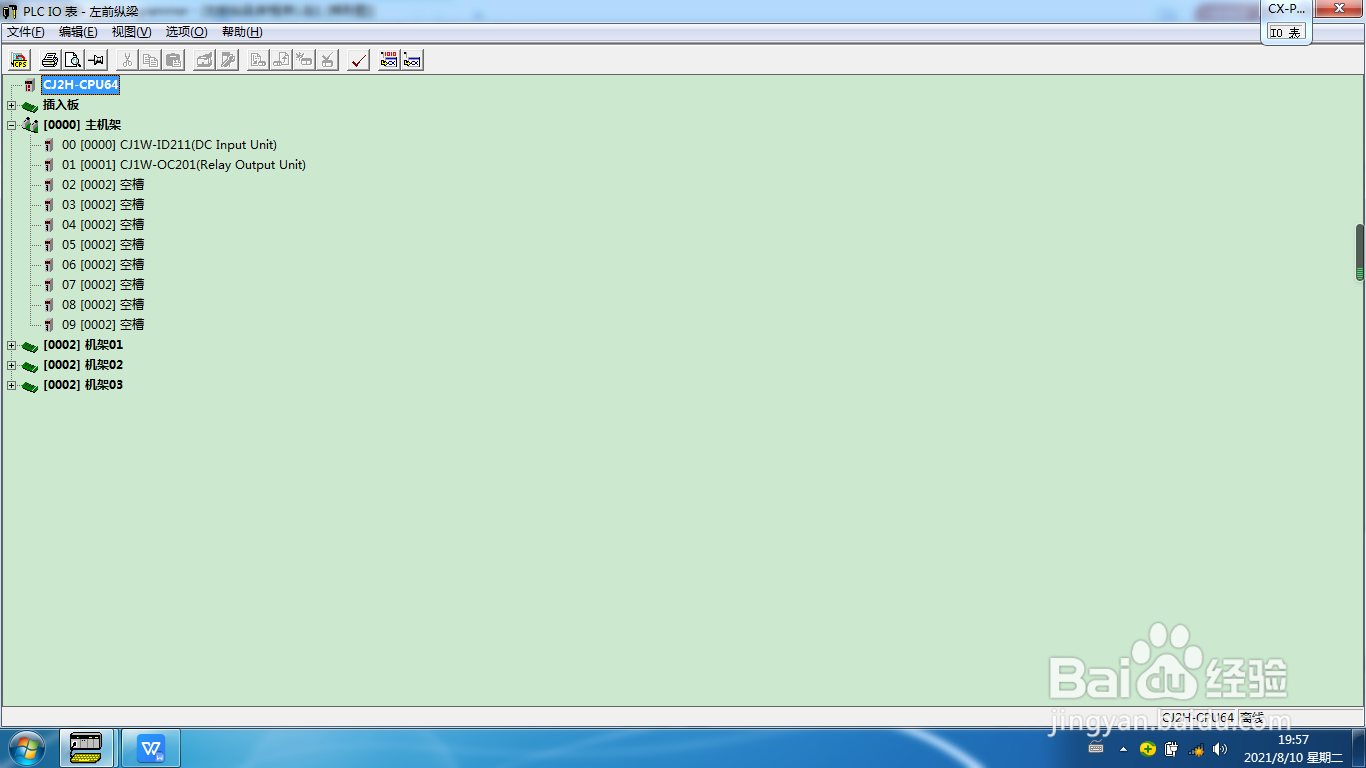

11、如上所述，添加“CJ1W-OC201(Relay Output Unit)”数字量输出模块，如图所示。

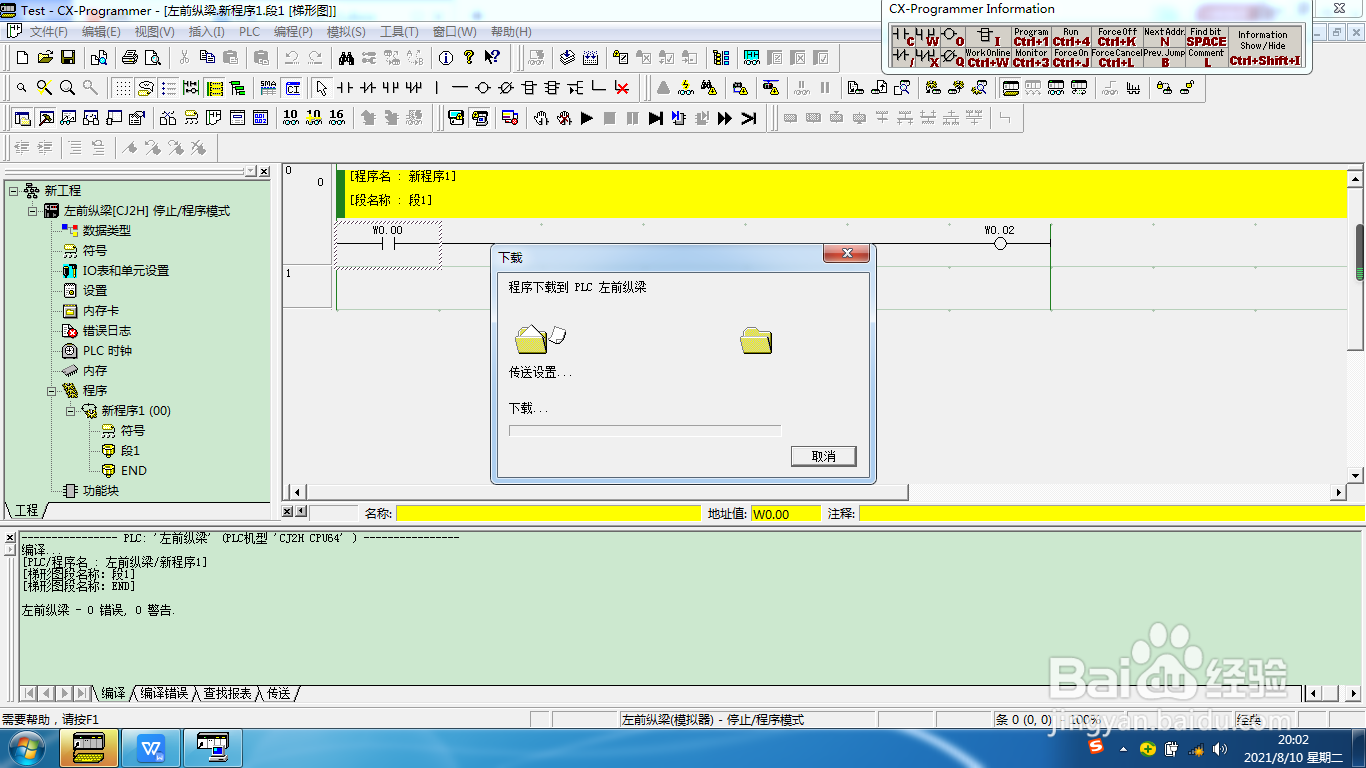

12、简单编程一下，如图所示，单击“在线模拟”图标，实现模拟仿真运行PLC，如图所示。

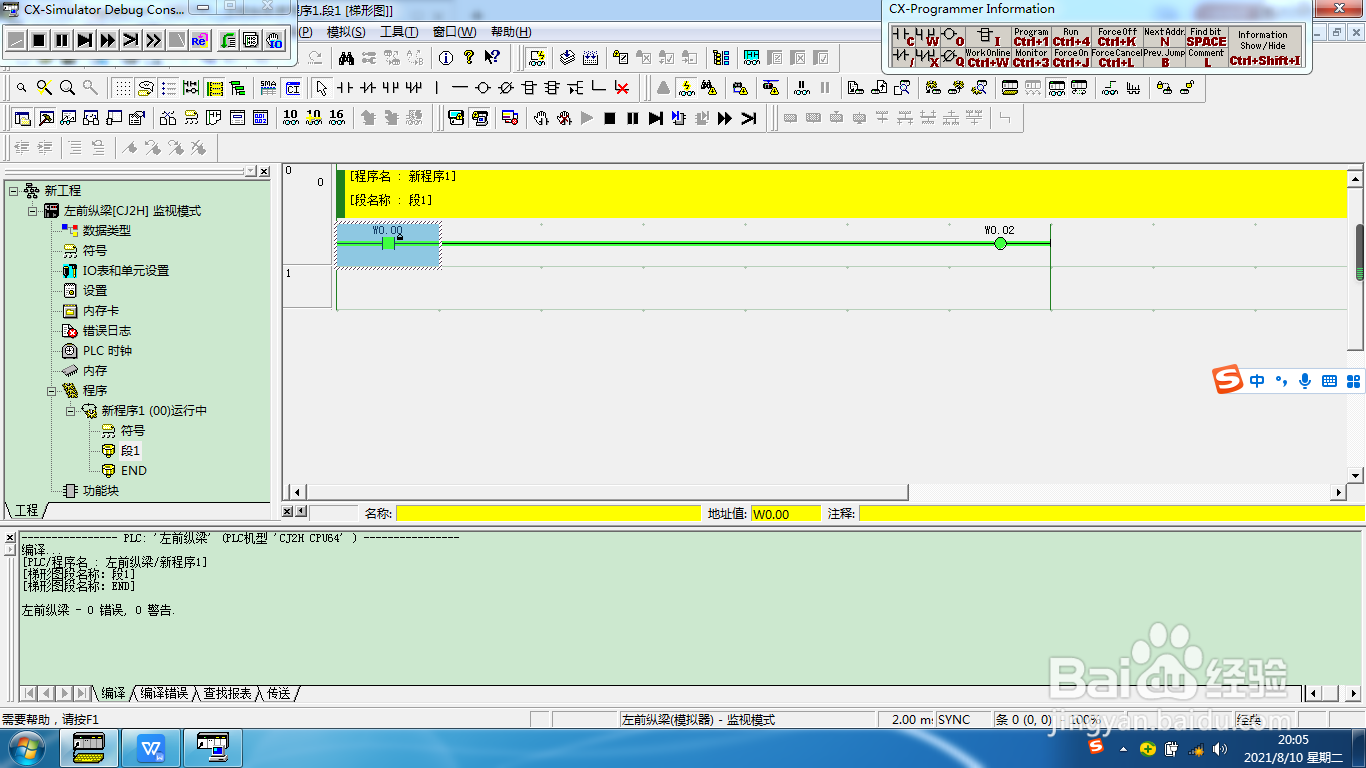

13、仿真调试一下，强制运行，如图所示
