UG平面铣削与清角

1、1 在学习之前，你必须有一定的造型基础，如果没有也没有关系，我后期为大家分享造型篇。你没有这个造型也没有关系，你可以把我的每个步骤用笔记记起来，方便以后联系，如果你有造型基础的话完全可以画一个。

2 进入加工环境，选择平面铣点击确定进入平面铣削坐标系MILL选择开粗加工如图。

2、3 我进来之后新建一把刀具T01 直径20的平底铣刀。

4 选择我们加工的部分与保留的部分，如图看箭头来区分那里是保留那是加工。这一步至关重要一定要认真。

3、5 设置的底面深度如图黄色区域部分。

6 导轨设置，选择跟随部件，平面百分比75，切削层1毫米一刀。当然这主要是跟随材质来决定的。

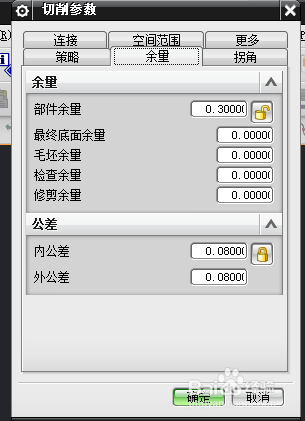

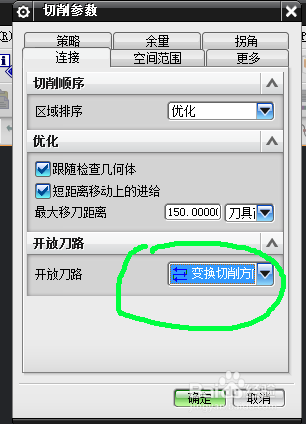

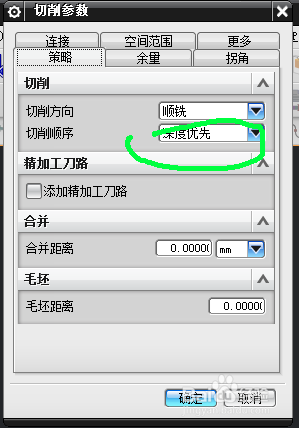

1、7 切削参数设置，切削顺序选择深度优先，余量设置底面与侧面保持一致，链接里面，选择开放刀路，下拉选择变换切削方向，这样刀路会更加的漂亮，会减少跳刀，给人的感觉好看美观。而且刀具不容易磨损。

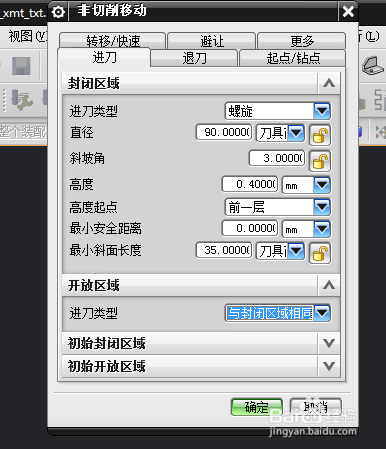

2、8  点击非切削参数，进行设置进刀与退刀的设置，进刀选择螺旋进刀参数如图，退刀的我们选择抬刀距离是0.5MM.减少退刀环节，便于合理的应用时间，一定要按我的设置来做，不然容易出现在加工中断刀等一些难以挽回的后果。

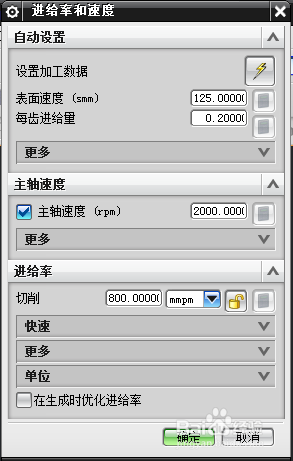

3、9 设置主轴转速与进给，主轴转速我们给2000，进给800，主要是根据刀具的大小与机床的刚性来决定，在实际加工也要根据自己工厂的情况来决定，发现声音不对及时进行更改主轴转速或者进给，做加工一定要细心，胆大的。

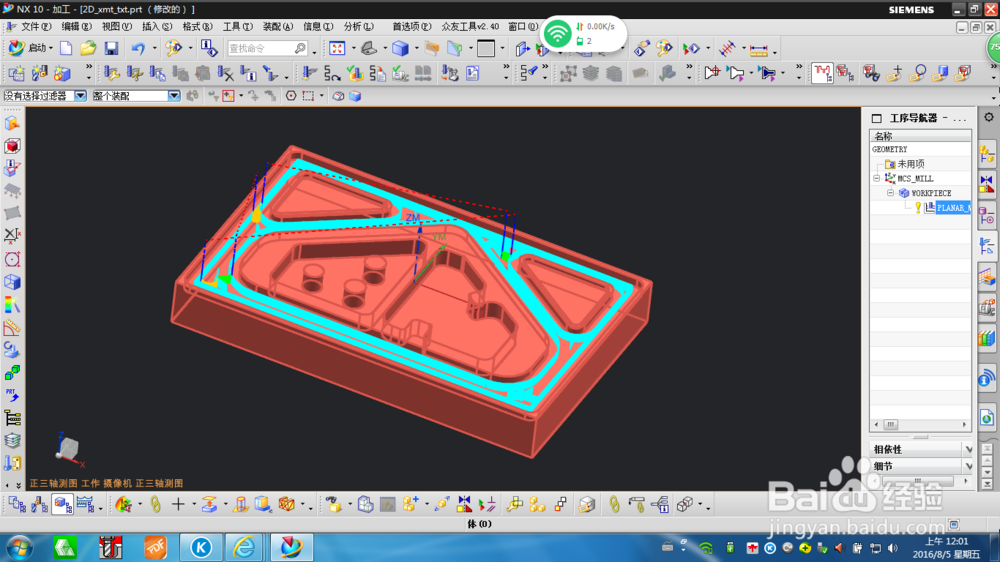

10 生成即可，后面的我还会与大家分享，如果喜欢记得点赞哦------
