Origin三维图形绘制（2）三维数据转换

1、初始数据如图，为一般的XYZ格式，也对应为XYZ坐标下的空间位置。

1、使用这种方法的前提是你的初始数据为XYZ格式，通过Worksheet-Convert to Matrix-Direct命令打开“Data Manipulation/Gridding”对话框。

2、在对话框内，里面除了基本设置项外，还有如图所示的选项：Data Format（No X and Y为转换整个Sheet,X across columns为将第一列作为Matrix的y轴显示，：Data Format（No X and Y为转换整个Sheet,Y across columns为将第一列作为Matrix的x轴显示）；Even Spacing Relative Tolerance（轴的刻度容差）；Trim Missing（删除缺失数据）。

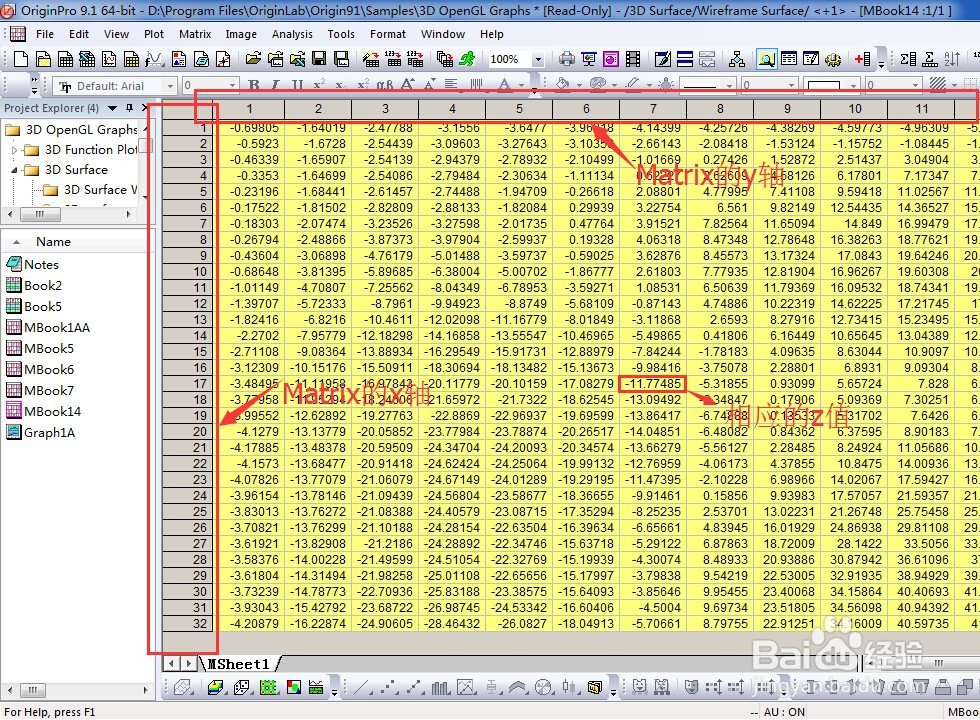

3、设置完毕后，单击OK按钮完成转换，如图是将Worksheet中的数据转换为Matrix的结果。

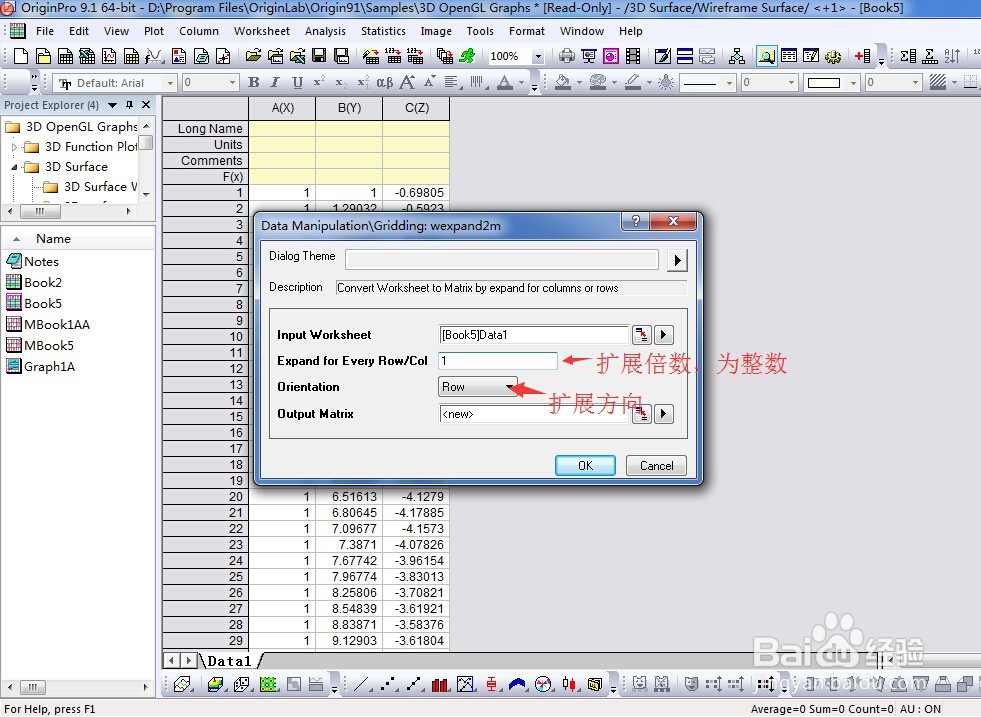

1、通过执行Worksheet-Convert to Matrix-Expand命令可以打开扩展Matrix对话框，这个对话框中，可以设置Expand for Every Row/Col（扩展倍数）和Orientation（扩展方向），如图所示。

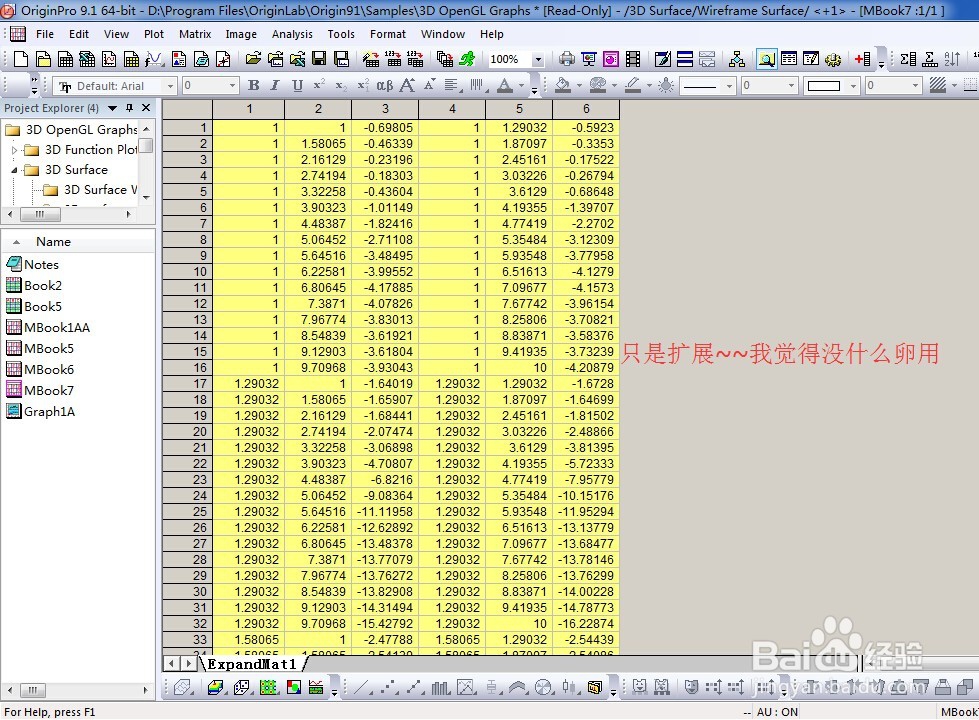

2、将扩展倍数设为2，扩展方向设置为Row，单击OK就可以得到如图所示的Matrix。

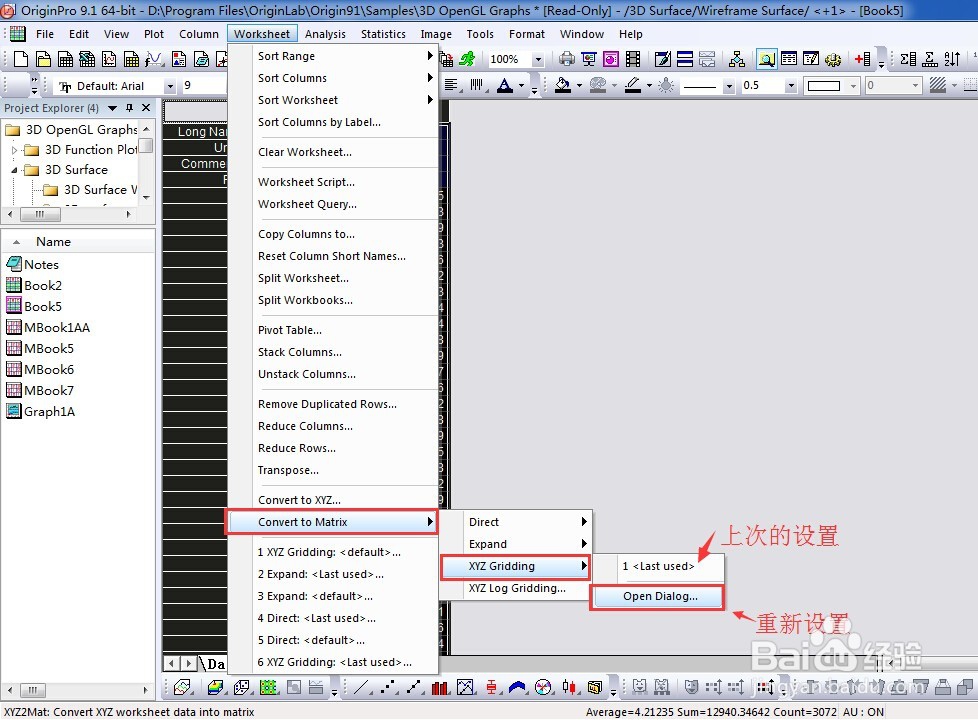

1、要采用XYZ Gridding方法，必须先选中ZYZ列数据，再执行Worksheet-Convert to Matrix-XYZ Gridding命令将数据网格化，进入矩阵窗口。

2、在设置窗口中的Gridding Setting中，有Data Examination（数据检查），Gridding Method and Parameters（此处采用Regular，均匀数据分布是采用此选项），Preview Plot Type可以预见图片生成的三维彩色表面图、三维云图和三维网格图。

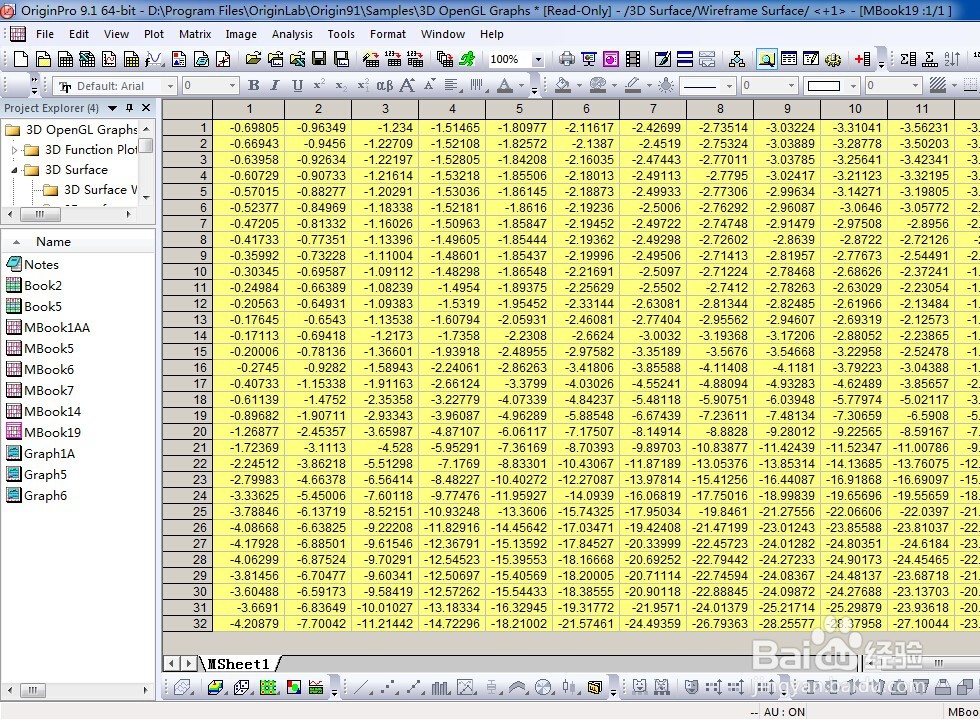

3、点击OK，完成转换，生成的矩阵如图。

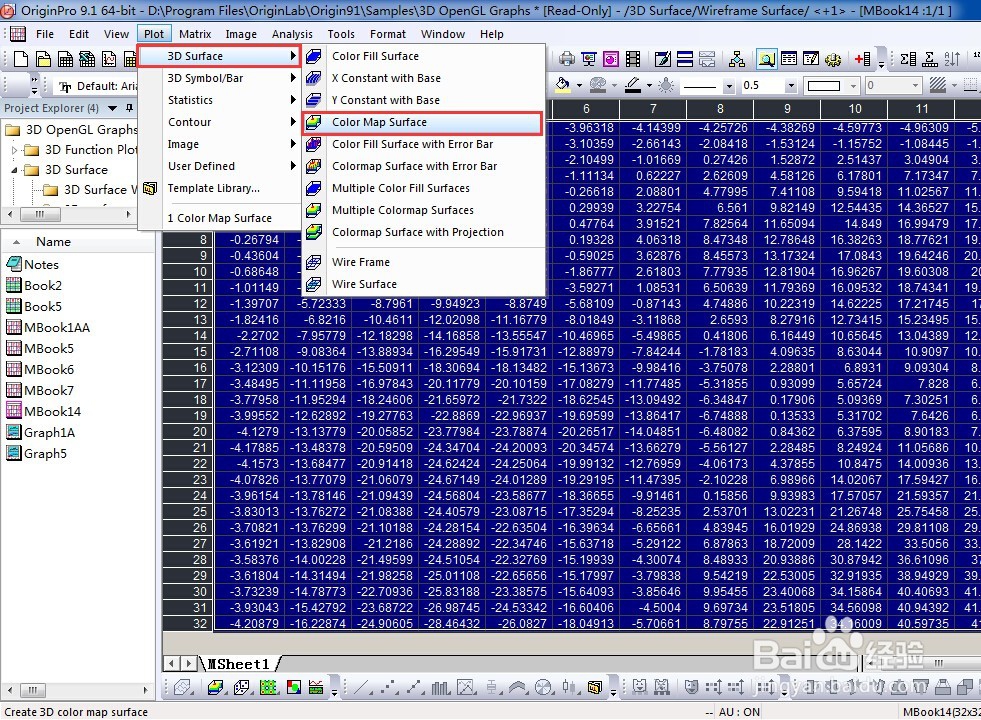

4、执行Plot-3D Surface-Color Map Surface,如图所示。

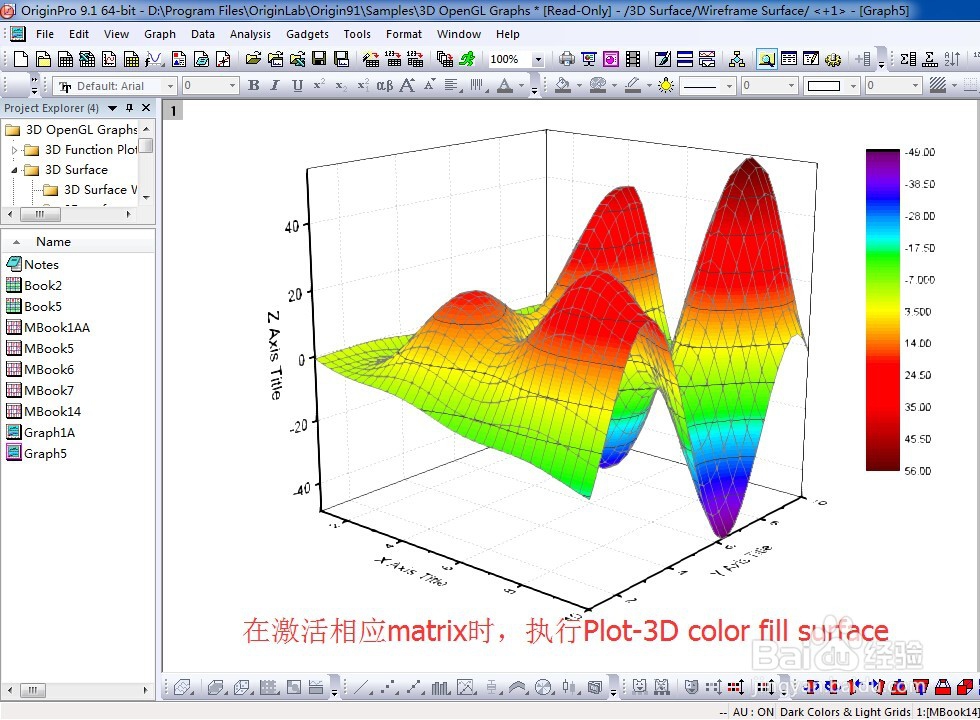

5、下图为生成的三维彩色表面图~~

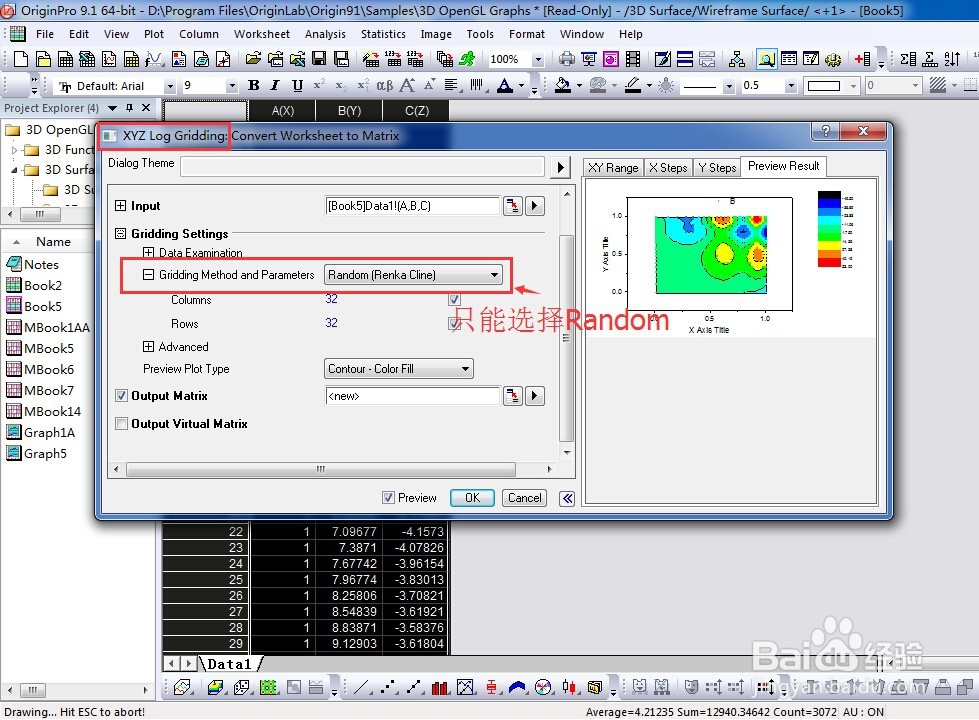

1、XYZ Log Gridding方法与XYZ Gridding方法基本一样，只是坐标轴以Log形式存在。选中XYZ列数据，执行Worksheet-Convert to Matrix-XYZ Log Gridding命令可以打开设置对话框，如图所示，早ZYX Log Gridding下网格生成方法只能选择Random。

2、点击OK，完成转换，生成的矩阵如图。

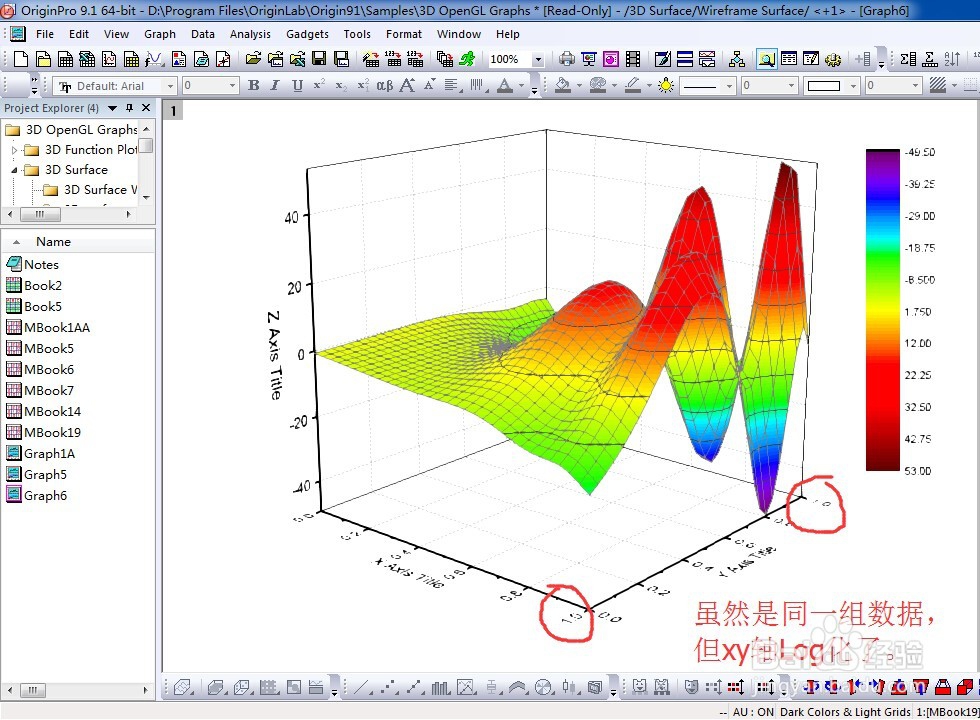

3、执行Plot-3D Surface-Color Map Surface，得到如图所示的三维彩色表面图，可以发现虽然是同一组数据，但图片明显不同，其XY轴Log化了。希望这篇经验对大家有帮助，记得点赞哦^^
