本田17款冠道电动尾门 专车专用安装流程图

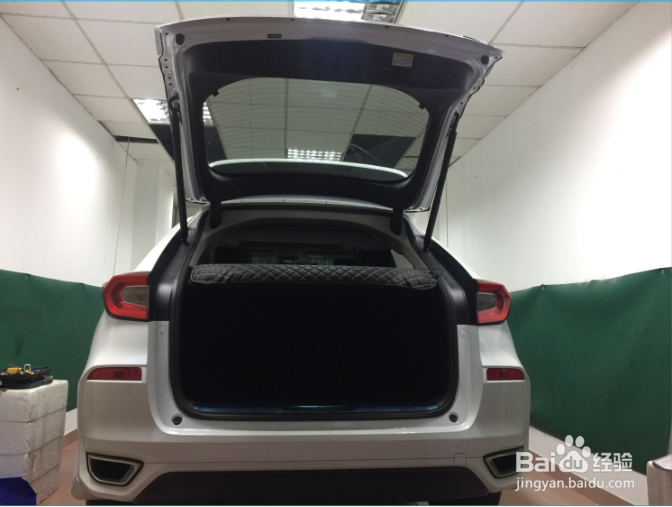

1、原车尾箱效果图

2、取下尾门上的装饰板，注意先取下尾门上的螺丝

3、把门锁CNA线/电源线/前按键线和拉锁传动机构连接线分别走线至方向盘底下

和尾箱左后方位置，把驾驶位左侧挡板取下，电源线/按键线由此走线并拆下保险

盒前装饰板

4、在尾门上接好地线，如图 （注意：地线没接好出现以下故障现象:1、控制盒不工作，尾门开关门不正常，走走停停的）

5、拔出原车锁芯后的控制插头与我司的三通插头对接

6、用我司的尾门开关检测线(紫色)夹到尾门开关线束上的棕色线上

7、取下原车撑杆与原车车身球钉与尾门支架

8、换上我司球钉与支架

9、装好我司L杆左撑杆与R杆右撑杆，注意球头帽要卡到位，否则会脱杆

10、如图位置用22MM钻头打孔走撑杆线装好硅胶塞

11、拆起尾箱的盖板，注意先取出盖板固定螺丝

12、把原车锁头取下换上我司的锁头，在把电吸盒对插好连接线固定好在尾箱左侧,(注意；在底座左前方用10的钻头打孔走拉锁拉线)

13、在原车方向盘左下方找到绿色座子在第一排第一个位置粉色线接我司CNA-H线，第二排第一个位置蓝色线接我司CNA-L 线

14、把我司取电器插好。在保险盒第三排倒数第四个位置（箭头方向）注意取电器方向

15、如图位置固定控制盒

16、在驾驶位门边按开锁按键三下控制尾门开关

17、在如图位置用22MM打孔器打孔装上我司的后按键并插好连接线

18、安装好后效果

注意: 本田17款冠道遥控钥匙开启尾门方式:按遥控钥匙开关锁键三下开关尾门
