Revit快速入门（攻略）

1、使用Revit软件进行BIM建模时，首先要进行轴网绘制，实际工作中大部分情况下，设计单位都会提供CAD电子版图纸，多数BIM建模也是建立在CAD电子图的基础上的，所以我这里主要介绍Revit通过导入CAD图来快速建模的方法。绘制轴网，首先将处理好的CAD电子图导入Revit软件，导图步骤参照下述经验：Revit如何导入CAD电子图。完成导图之后，开始绘制轴网，轴网绘制参照另一经验：Revit如何使用导入CAD绘制轴网。

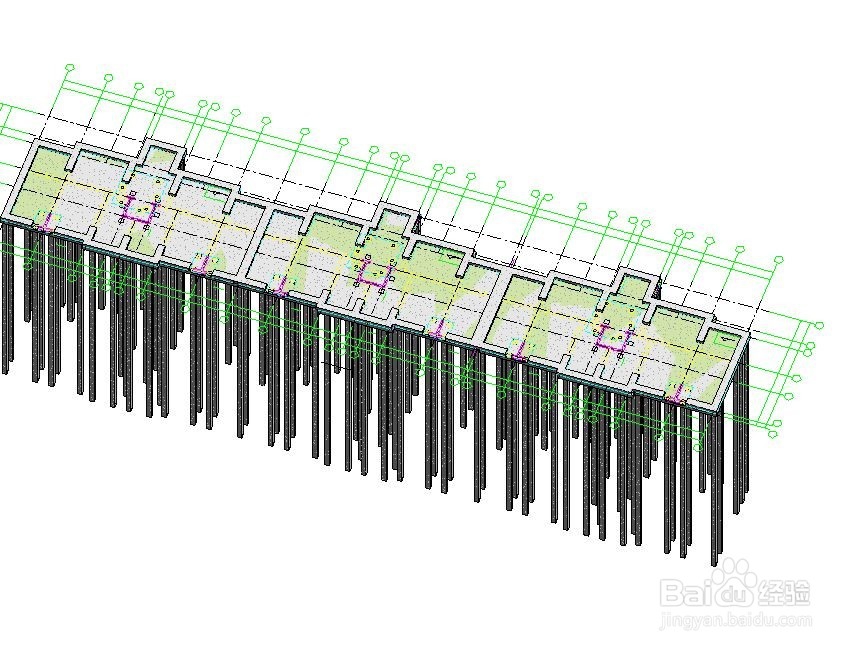

2、轴网绘制完成之后，即可开始基础的绘制，选择基础标高平面，在该平面绘制建筑基础，我这里样例的基础形式为桩-承台基础，首先绘制桩基，然后绘制阀板，阀板的画法基本同楼板，然后承台梁，注意基础一般有电梯井和集水坑，在绘制过程中为提高效率，可先绘制整块板，然后在电梯井及集水坑部位试用竖井工具开洞完成坑井的绘制。基础绘制过程参照：https://jingyan.baidu.com/article/ca41422f16307b1eaf99ed44.html。

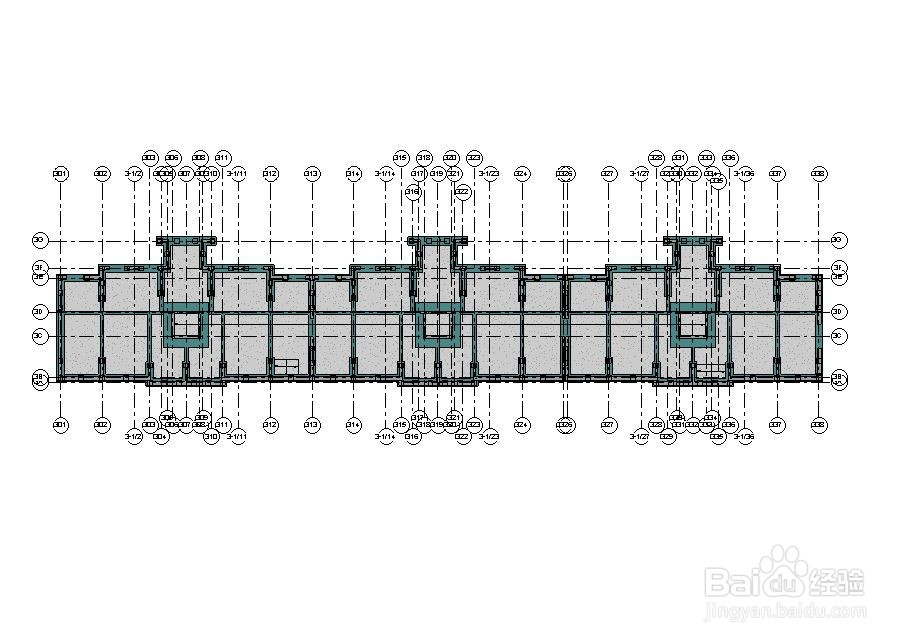

3、基础绘制完成，即可开始墙柱的绘制，墙柱的绘制参照：https://jingyan.baidu.com/article/d8072ac48bb03eec95cefdd8.html。我这里主要介绍入门级模型的建立，因此不涉及钢筋等细部信息。

4、墙柱绘制完成，即可开始梁板结构的绘制，梁板绘制参照：https://jingyan.baidu.com/artic造婷用痃le/6b18230989ef9dba59e1594c.html。对于标准层的梁板绘制可在完成一层标准层之后使用复制命令完成所有标准层结构构件的建模，具体参照：http://jingyan.baidu.com/article/4b52d702c3538afc5c774bc9.html?allowHTTP=1。
