如何利用revit速博插件创建结构柱钢筋

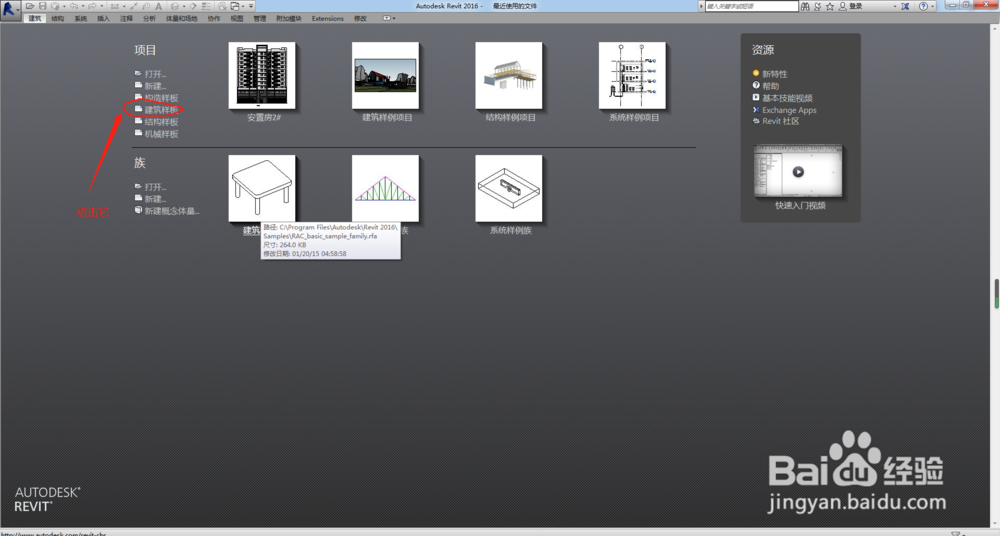

1、一、打开revit建模软件，并新建一个项目（以建筑样板为例）。

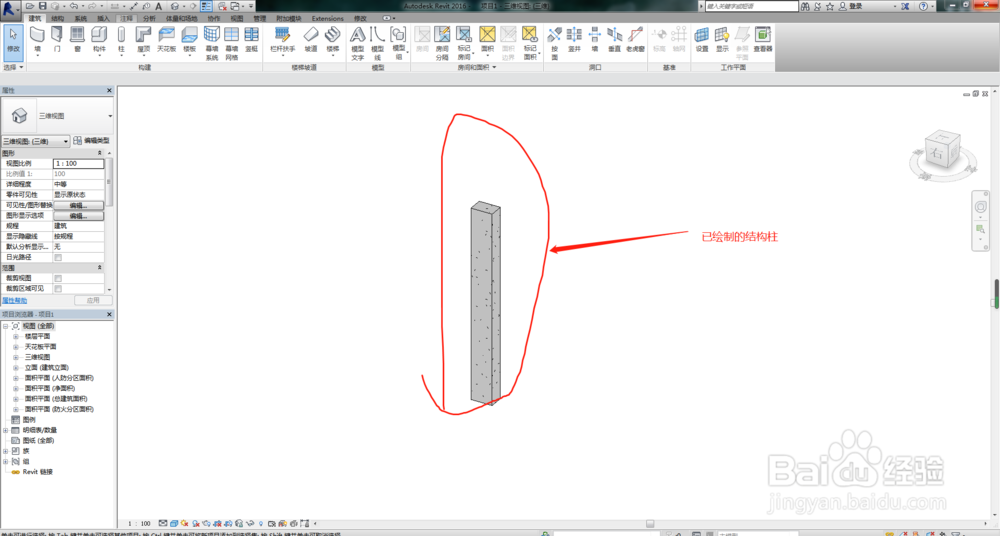

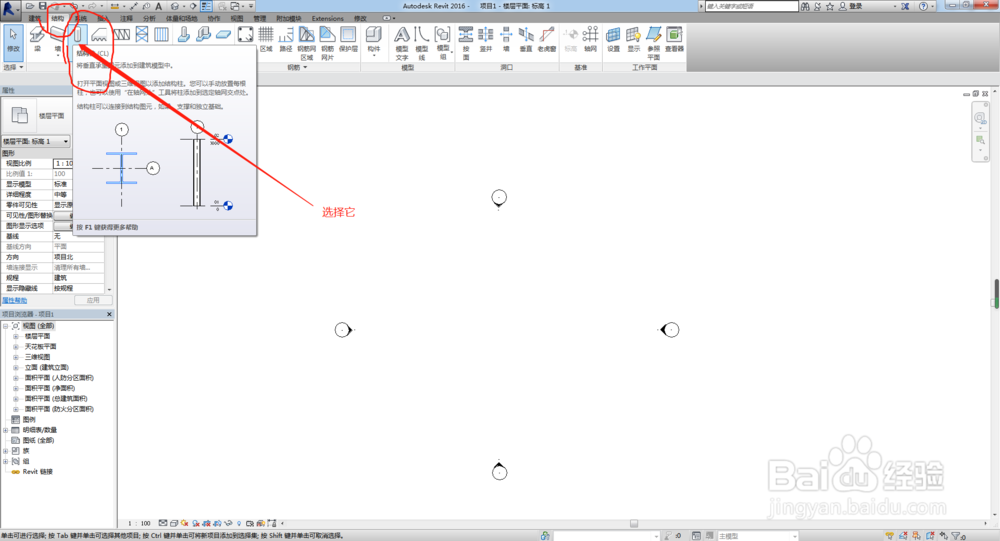

2、二、进入项目之后，选择结构选项卡下的结构柱，点击它开始在平面视图中绘制柱子，绘制好之后进入三维视图模式。

3、三、在三维视图中，点击绘制好的结构柱，选择我们已安装的速博插件选项卡，并在选项卡下点击钢筋的下拉箭头，在下拉窗口中找到柱趺谄菇明配筋并点击它，如图所示。如果点击配筋之后出现图示的对话框，可以通过插入-载入族-结构文件夹里载入钢筋形状即可解决该问题。

4、四、在出现的对话框中选择钢筋（主筋），然后设置钢筋型号、钢筋两端弯钩和钢筋数量，按照我们的需要更改数值。

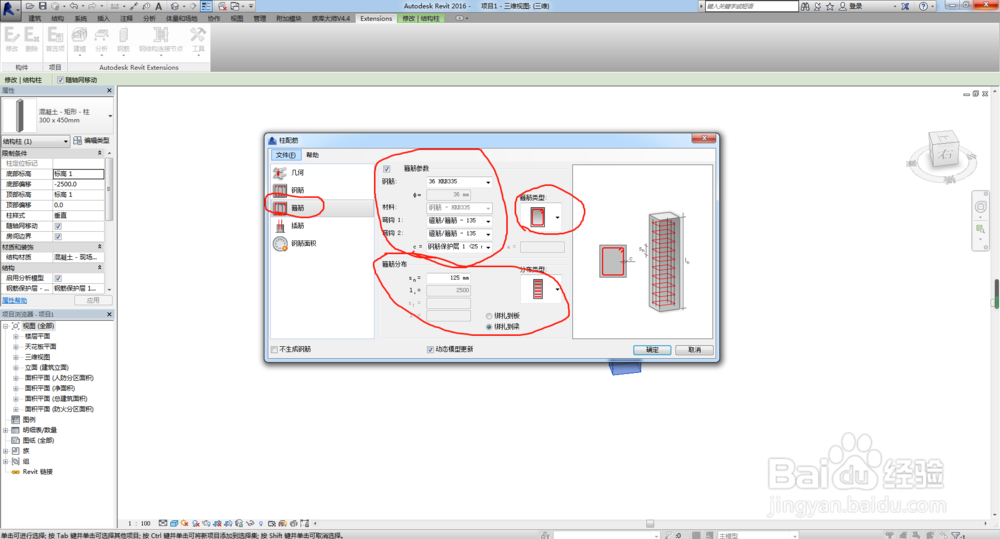

5、五、主筋设置好后，需要设置箍筋类型，点击箍筋，可以选择箍筋型号、箍筋数量以及加密区的设置。

6、六、接下来设置插筋，同样的道理，选择我们需要的插筋型号以及是否需要配置箍筋，在这些数值都设置完成之后点击确定，系统会自动生成钢筋，如图所示。
