华为光猫新版白色串口数据线软硬件连接图文教程

1、TTL数据线的连接：

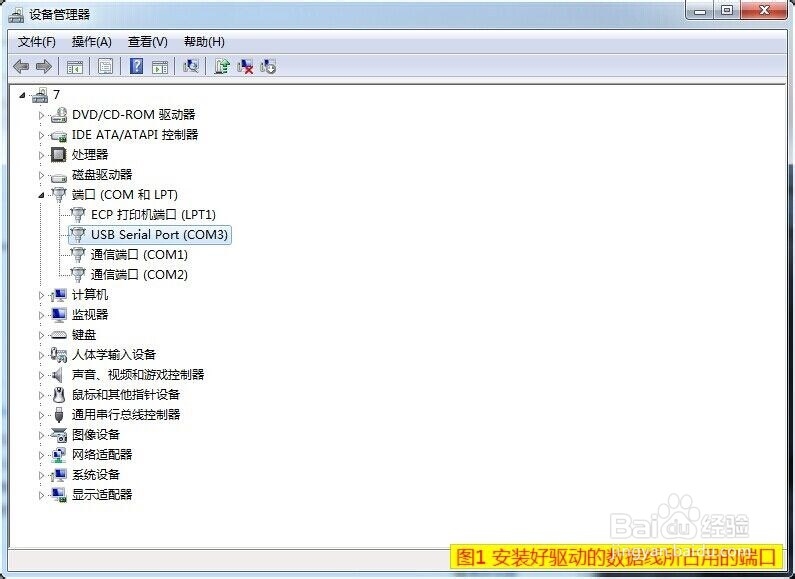

将数据线的头子插入电脑的USB接口，并安装相应的驱动程序，安装好驱动程序后，在计算机的设备管理器中查看并记录下此数据线所战胜的端口号，本例中为COM3。（一次安装好驱动后，以后就不要再次安装了，前提是每次数据线都插到同一个USB接口，如果换到其它USB接口，或者重装系统，则端口号可能会变）

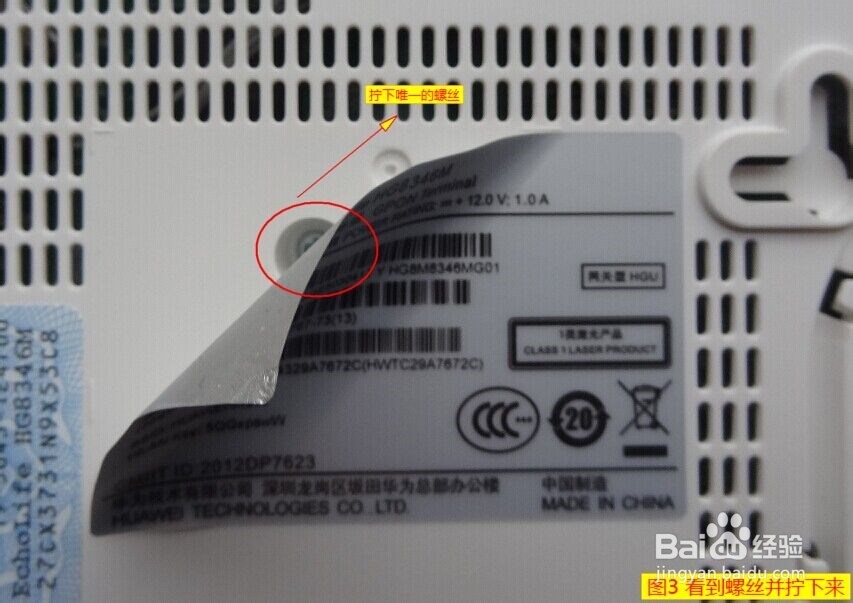

2、将光猫底部灰色标签小心揭开（最好从左上角开始），然后拧出唯一的螺丝。

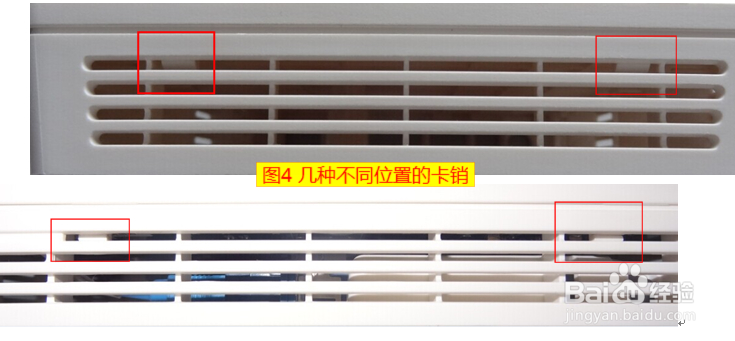

3、螺丝拧开放好，剩下的就要把外壳掰开了，外壳一般有几个卡销锁着在，看猫正面或侧面的透气孔，很容易找到这些卡销的。具体掰开的方法自己搞定，以不伤外壳不断卡销为首要原则，多拆几次就有经验了。

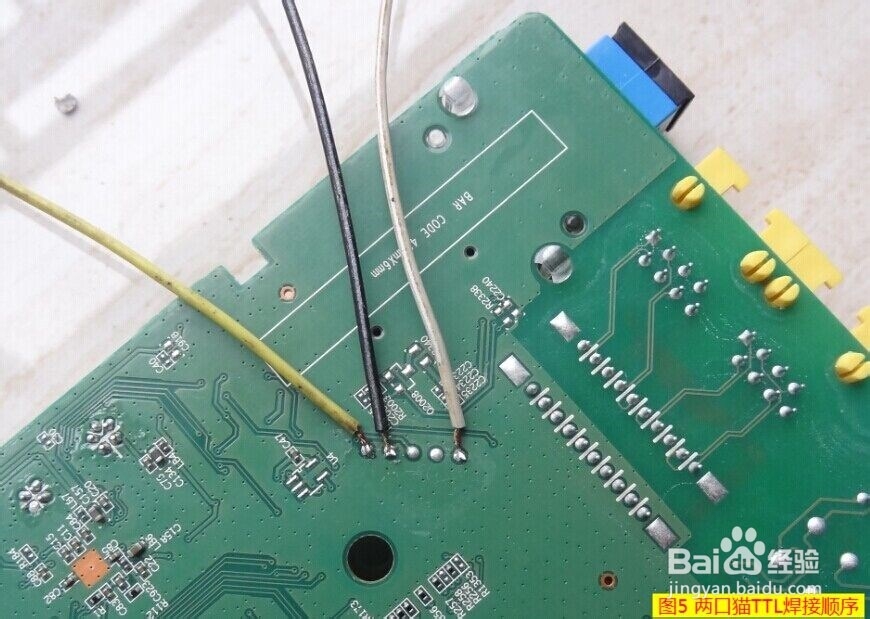

4、拆开外壳，就能看到裸露的PCB背板了，找到TTL焊点所在，用烙铁把黑白黄三根线焊到对应的焊点上了。由于型号不同，焊点位置不一样，但顺序基本是一样的，请严格按下图的顺序焊接（焊接时猫不能开电，且黑白黄三线不能插到数据线头子上）。

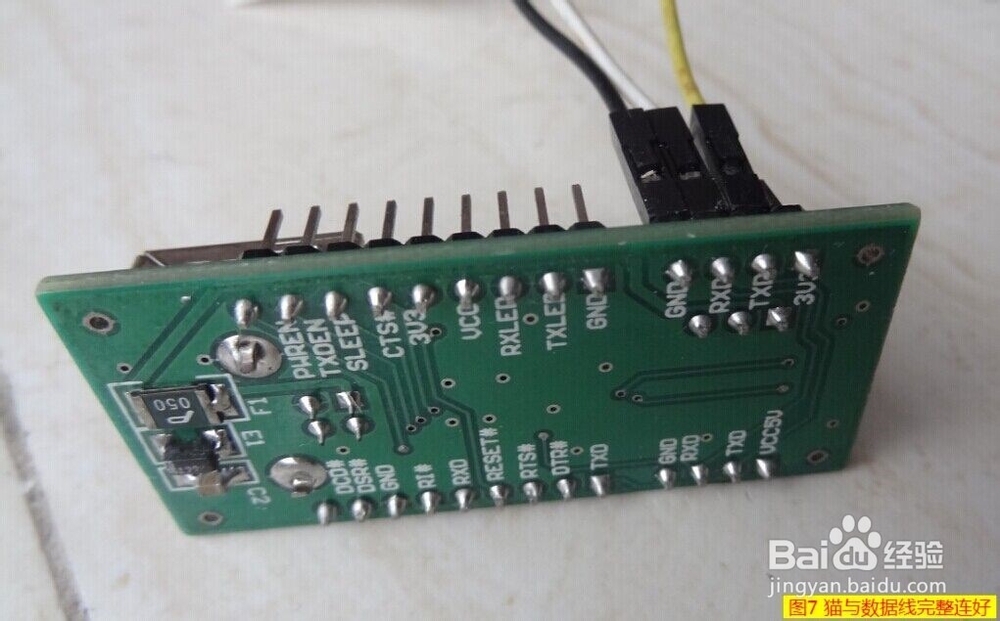

5、将黑白黄三根线依标签顺序插到TTL头子的正面左侧相应位置，就是底部标3V3那排，但3V3本身不要插。

6、SecureCRT的设置：

双击SecureCRT程序，首次会弹出如下对话框，选择确定即可，以后就不会再出现。

7、在SecureCRT的工具栏单击“快速连接”，协议选择Serial，端口选择COM3，波特率选择115200，同时取消勾选RTS/CTS，其它参数保持默认不要动。设置好后点“连接”按钮。

这样计算机就能通过串口（serial）方式和光猫建立连接了。

8、以上是第一次连接所需要做的准备工作，如果因为计算机重启或换了别的光猫需要重新使用SecureCRT时，直接点击Serial-COM3并点“连接”即可，因为之前我们已经默认勾选了那个保存会话了（见图9蓝圈部分）。若未出现“连接”对话框，自已手动点击SecureCRT工具栏那个在标签页中连接即可（见图10蓝圈部分）。

9、启动光猫并连接到CLI：

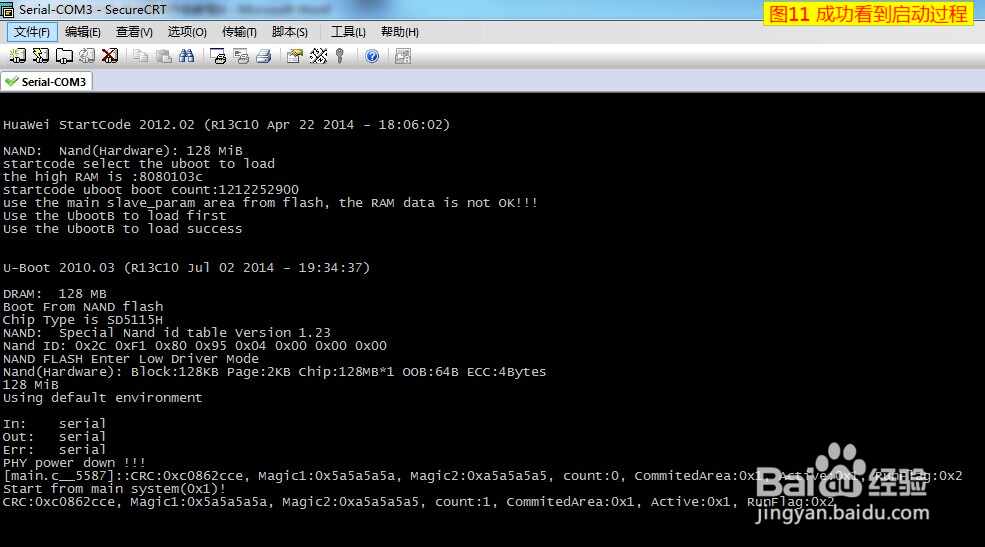

一切准备工作都已经完成，此时给光猫开电，会看到SecureCRT里面滚动显示猫的启动过程。

约两三分钟后光猫启动完成，在SecureCRT界面里按回车，如果出现login字样，说明数据线和光猫的硬件连接完全正常，并且SecureCRT各参数设置均正确。
