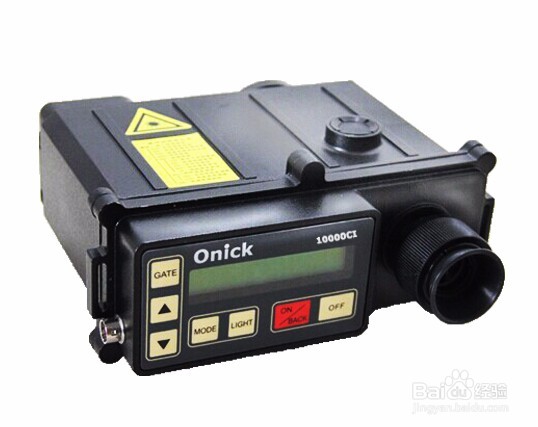

远距离激光测距仪Onick欧尼卡10000CI

有这么一群人，他们量天丈地绘山河，无论冰雪严寒、高温酷暑、沙漠干渴、雪崩雷击，还是洪水野兽、山高路险等种种危险，对他们来说是家常便饭；他们就是在一线测绘国家地理信息的工作者们。对于他们来说，让专业的测绘仪器变得轻装上阵尤为重要。

测距仪结构和操作功能

1、① 机械结构 测距仪的机械结构为单目两合一光路结构形式(即接收和瞄准合一光路，发射光路独立)。

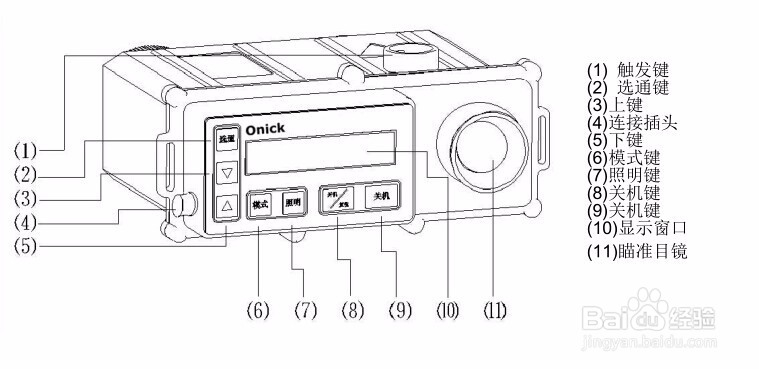

2、② 控制结构（如下图）

3、③ 功能简述⑴触发键 ：发射激光脉冲,使仪器正常测距。⑵选通键 ：设定仪器的最小距离门。⑶上键⑷连接插头：用于仪器和外围设备的信号输入/输出。⑸下键 ：数值修正或菜单选择。：数值修正或菜单选择。⑹模式键 ：菜单键，大部分功能均由该键进入。⑺照明键 ：用于夜间或低照度环境条件下液晶显示器和分划板照明。⑻开机/复位：开启仪器电源或复位，退出当前状态。⑼关机键 ：切断仪器电源。⑽显示窗口：显示被测目标的距离值和操作功能字符。⑾瞄准目镜：操作者由此目镜瞄准目标。

一般使用

1、①按仪器红色按钮”开机/复位”。液晶显示窗显示”GOLD TOP”，这表明仪器初始化通过，可以进行测距。②通过观察目镜瞄准目标，并将观察目镜中的十字分划线中心对准目标，调节视度调节圈，使所瞄准的目标图象最清晰。③按一下触发键，仪器开始测距，并显示如下结果之一：Ⅰ显示所瞄准目标的距离数。如”S-1234.5m ”。其中” ”表示本次测距有双目标，按下箭头按钮即可显示第二目标，如”S-2345.0m ”；再按上箭头按钮又可显示第一目标距离值。如无双目标，则不显示符号” ”。Ⅱ “AAAA.Am”表示没有测到目标或目标在测程之外。Ⅲ “0000.0m”表示没有激光输出。Ⅳ如果在液晶显示窗中显示出符号 ” “，则表示电压低，需对电池组进行充电或更换电池组。④在每次正常测距结束，即得到有效的测距值后，将自动以 ASCII格式通过串行口发送当前测距值。

特殊使用

1、 在本测距仪中，除了最常用的测距功能外，还有强大的辅助功能，作为特殊使用。包括：选通，平均，数据存储，数据发送，角度测量，数据检索，照明，数据删除，背光开关。在特殊使用中，无论进入了何种状态，按复位键可退出此状态。长按复位退到初始状态，显示“ [PLR-I]”。选通，模式，照明，复位四键为功能键，相互之间无任何优先级分布，可任意切换。上箭头和下箭头可进行菜单选择和数值修正。

2、 ⒈ 选通功能：如果瞄准光路中有多重目标，可以通过选通功能进行有选择地测距(选通范围为 20 ~ 5120 m)。瘗蹰峤苏①开机后按”选通”键，仪器显示”MGR：0020m”，表示最小距离门为 20m。此时按上、下箭头按钮可进行选通值修正。②修正完选通值后再按一下触发键，即可测得选通值之后目标的距离。③在进行选通值调正时，每按一次上/下按钮，则选通距离增/减 20m；按住上/下按钮不放，则选通距离每隔 0.3秒增/减 100m。④如在一次正常测距后随即按”选通”键，则将当前测距值加 10m后自动置为当前选通值。⑤长按”选通”，则将选通值恢复为 20m。 ⒉ 平均功能(AVG)： ：如需精确测量目标距离值，可进行平均测距，有效的平均次数为 1~100次。当测距次数设为 101~110次，即为连续测量。①开机后按”模式”键，仪器显示一模式菜单，其中闪烁的为当前选中的功能名称，按上下按键选择到”AVG”。②按”模式”键予以确认，则进入平均功能。此时显示”NUM=001”，表示仪器处于单次测距状态。③按上下键修正平均次数，单按每次加/减 1次;长按则每次加/减 10次。④调整好平均次数后，再按一次”模式”键，确认平均次数，此时显示”Average Ready!”,表示可以进行平均测距了。⑤按一般操作规程瞄准目标，按一下触发键，仪器将按程序自动测距，并显示每次测距结果。测距结束后，将显示出平均数值，如”a(100):1234.5m”，表示平均测距 100次，距离平均值为 1234.5m。⑥在步骤①~⑤中，每按”复位”键一次均退向上一操作步骤。⑦在进行自动平均测距的过程中，如连续三次测到无效数据，则自动退出平均测距，并显示”AverageError!”；如在平均测距过程中按”复位”键，则退出平均测距状态，并显示有效测距次数及平均值。⑧在进行正常平均测距的过程中，并不向外发送测距信息，而在平均测距完毕后，才向外界发送平均测距次数及平均值注：正常平均测距频率为 1/3 Hz(20次/分)。处于平均测距状态时，除复位键外，其他键都不能操作。

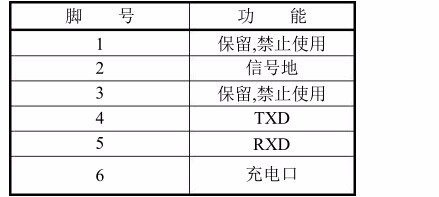

3、 ⒊ 存储功能(SAV)： ：如果现场记录数据有困难或想用计算机对数据集中处理，可用存储功能。①开机后按”模式”键，仪器显示一模式菜单，其中闪烁的为当前选中的功能名称，按上下按键选择到”SAV”。②按”模式”键予以确认，则进入平均功能。此时显示”STOP [A] [B]”,其中“[A]”在闪烁，表示当前选中存储区 A，可用上下键对存储区进行选择。”STOP”表示停止存储功能。③按”模式”键对所选存储区予以确认，此时显示”SD-A010”，表示当前处于存储区 A，其中已存有 10个有效数据。④此时再按”模式”键，则又回复到步骤②，可重新选择存储区。⑤按”复位”键可退出当前状态。注：Ⅰ开机缺省为进入存储区 A。Ⅱ本仪器内共分 A、B、C、D四个存储区，每个存储区右存储 250个数据，共可存储器 1000个数据。切断电源后数据仍可保留。Ⅲ当存储区 A存满数据后，将自动转入存储区 B，并依次类推。当四个存储区都存满数据时，将显示”Data Full!”。 ⒋ 发送功能(TXD)： ：如需将内存数据发送到外围设备进行处理，可用发送功能。①通过专用电缆将仪器与外围设置正常连接。仪器插座排脚如下表所示：

4、②开机后按”模式”键，仪器显示一模式菜单，其中闪烁的为当前选中的功能名称，按上下按键选择到”TXD”，使之处于闪烁状态。③按”模式”键予以确认，则进入发送功能。此时显示”[A] [B] [C]”，其中[B]在闪烁，表示当前发送区为 B区。可用上下键对发送区域进行选择。④在选择了正确的发送区后再按”模式”键，此时显示” TXD-B Running”，表示正在发送 B区中的数据；之后显示"TXD-B End!"，表示数据发送完毕。如所选发送区中没有数据，则显示”(B)-No Data!”，不执行发送操作。⑤再次”模式”键确认，则将所选发送区中的数据重新发送一次。⑥按”复位”键可退出所处的当前状态。注：在单次测距状态下，每测距一次，则发送一次距离值；在平均测距状态下，仅在平均测距结束后才发送一次平均值和测距次数。

5、 ⒌ 测角功能(ANG) ：显示测距仪当前的俯仰角①开机后按“模式倦虺赳式”键，仪器显示模式菜单，其中闪烁的为当前待选的功能名称，按“上键”或“下键”选择到“ANG”，使之处于闪烁状态。②按“模式”妗哳崛搿键予以确认，则进入测角功能。此时显示当前测距仪的俯仰角。有两种角度显示方式，一种显示单位为角度，另一种显示单位为密位。此时按“模式”键可在角度和密位显示之间切换。③在测角状态下，每次测距除发送距离值外，还发送当前角度值。 （数据格式参见附录）④按”复位”键可退出所处的当前状态。⑤在仪器处于存储状态时，如果进入了测角功能，并进行单次测距操作，仪器将同时记录距离值和角度值。 （注：在平均测距和连续测距状态时不能使用测角功能） ⒍ 数据检索功能（IND ） ：查看存储区中的数据和一些与仪器有关的数据。包括：最近十次数据检索{LTD},区域数据检索(SEI)，产品序列号显示(S/N)，电池寿命显示(BAT)及测距次数显示(LIF)。⒍1 最近十次数据检索：显示开机后的最近十次测距值，可用上下键翻阅查看。⒍2 区域数据检索：显示四个数据存储区的测距值。⒍3 产品序列号显示：显示该仪器的序列号。⒍4 电池寿命显示：直接显示当前电池电压值.⒍5 测距次数显示：检查仪器累计测距次数。注：除平均功能外，无论在何种状态，长按模式键，均可进入序列号显示。

6、 ⒎ 亮度调整功能：在照明打开的状态下，此功能用于分别调整液晶及分磷挎菪闲划板的亮度。①开机后按”模式”键，仪器显示一模式菜单，按上下按键选择到”ADJ”。②按”模式”键予以输奘兔炫确认，则进入亮度调整功能。此时菜单显示”LED LCD ”，此时”LCD”闪烁，表示当前选中液晶照明亮度调整。按上下键可选择对液晶还是分划板进行亮度调整。③按”模式”键予以确认，此时显示当前存储的照明亮度等级。如”LCD：照明亮度等级为四级。”，表示当前存储的液晶④按”复位”键可依次退出以上状态。注：Ⅰ亮度调整共有 4级，1级亮度最低，4级最高。Ⅱ长按”照明”键，可快速进入亮度调整功能。 ⒏ 数据删除：如需将仪器存储区内的数据清除，可用清除功能。①开机后按”模式”键，仪器显示一模式菜单，其中闪烁的为当前选中的功能名称，按上下按键选择到”DEL”。②按”模式”键予以确认，则进入数据清除功能。此时显示”[A] [B] [C]”，其中”[B]”，表示当前选中 B区，可用上下键对 A、B、C、D 4区进行选择。③按”模式”键予以确认，则所选区内的数据被清除。如显示”B-Deleted！”，则表示 B区内的数据被清除。③按”复位”键可依次退出以上状态。注：数据一旦被删除，就无法恢复。 ⒐ 照明：在低照度和夜间环境条件下，可使用”照明”功能：①开机后按”照明”键，仪器显示”Light On?”。如再次按”照明”键，则打开液晶及分划板照明；如按复位键，则退出打开照明询问状态。②在照明打开的状态下，按”照明”键，仪器显示”Light Off?”。如再次按”照明”键，则关闭液晶及分划板照明；如按复位键，则退出关闭照明询问状态。注：在照明打开后，如连续 20秒无任何操作，则自动关闭照明；在自动关闭照明后，任一操作均能激活照明。

维护保养

1、 ⒈ 仪器维护①经常检查仪器外观及时清除表面的灰尘脏污、油脂、霉斑等。②清洁目镜、物镜或激光发射窗时应使用柔软的干布。严禁用硬物刻划，以免损坏光学性能。③本机为光、机、电一体化高精密仪器，使用中应小心轻放，严禁挤压或从高处跌落，以免损坏仪器。 ⒉ 故障处理使用人员排除故障仅限于装卸和更换电池以及一些不需要打开仪器的校验。严禁私自打开仪器，以防机内高压伤人或进上步扩大故障。
