三相多极变速电动机的接线图

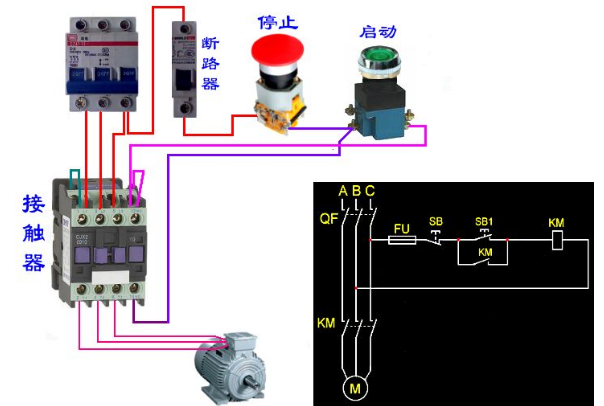

接线图如下：

当向三相定子绕组中通入对称的三相交流电时，就产生了一个以同步转速n1沿定子和转子内圆空间作顺时针方向旋转的旋转磁场。由于旋转磁场以n1转速旋转，转子导体开始时是静止的，故转子导体将切割定子旋转磁场而产生感应电动势（感应电动势的方向用右手定则判定）。

由于转子导体两端被短路环短接，在感应电动势的作用下，转子导体中将产生与感应电动势方向基本一致的感生电流。转子的载流导体在定子磁场中受到电磁力的作用（力的方向用左手定则判定）。电磁力对转子轴产生电磁转矩，驱动转子沿着旋转磁场方向旋转。

通过上述分析可以总结出电动机工作原理为：当电动机的三相定子绕组（各相差120度电角度），通入三相对称交流电后，将产生一个旋转磁场，该旋转磁场切割转子绕组，从而在转子绕组中产生感应电流（转子绕组是闭合通路），载流的转子导体在定子旋转磁场作用下将产生电磁力，从而在电机转轴上形成电磁转矩，驱动电动机旋转，并且电机旋转方向与旋转磁场方向相同。

扩展资料

使用多极电机时注意事项

由于精度是这类电机的关键指标，使用维修中务必注意与精度有关的诸因素。

1）电机铭牌上标示的额定电压和频率是设计和试验的依据，当所接电源与其一致时为额定工况，这时要求电源的电压和频率允许误差在±1%之间，电源波形失真度小于等于1%。

有时系统需要改变频率和改变电压工作，原则上允许在有限范围内升高频率使用，如400Hz的电机用到1000Hz，其精度变化不会太大，而且还可以降低动态误差。但此时电机的剩压和输出电压是有变化的。特别应注意感应移相器在变频的同时，必须重调移相回路的参数。

2）机械安装要准确、牢固，安装止口对轴线的跳动一般应控制在0.01～0.02mm。对分装式结构必须通过精确的调试，以保证气隙均匀和铁心轴向错位很小。

3）接线要正确。当要求同步联结的发送机反向安装时，将发送机同步绕组接线端按序对调后，再与变压器一一对接即可。
