Pro/e5.0中如何快速创建一个压缩弹簧的模型？

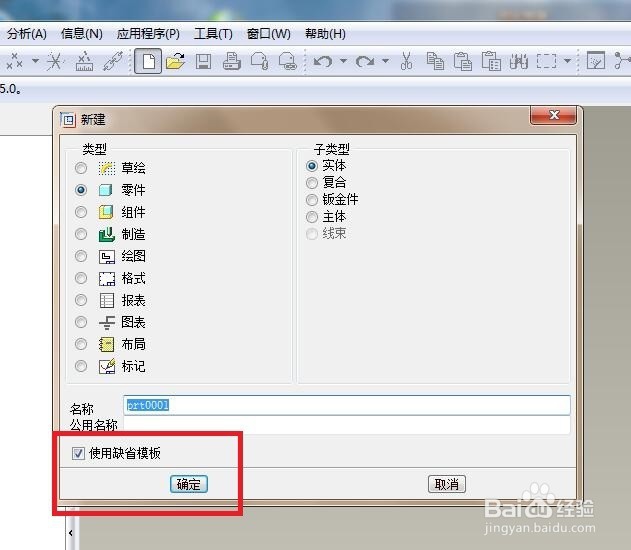

1、如下图所示，

打开Pro/e5.0软件，

新建一个实体零件文件，

为了节省时间，

默认“使用缺省模板”。

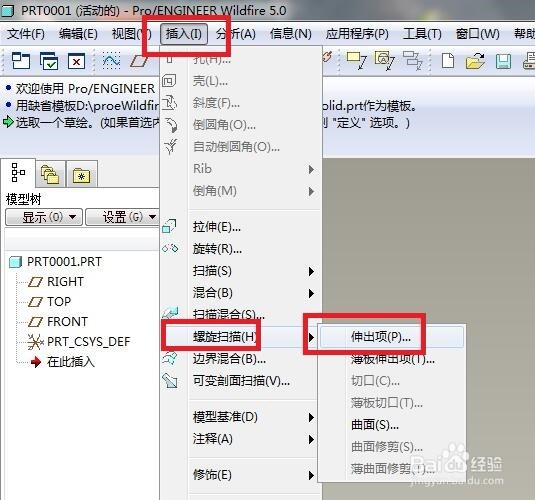

2、如下图所示，

执行【插入——螺旋扫描——伸出项】，

激活“螺旋扫描”命令。

3、接下来有四个操作都比较简单，

笔者就放置这一个步骤中咯，

分别依次如下四幅图所示，

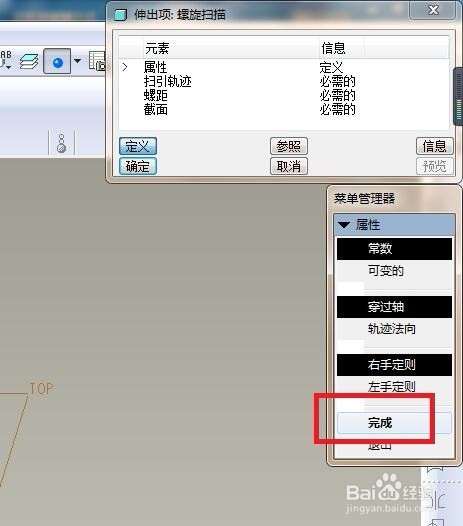

第一幅图：点击“完成”，

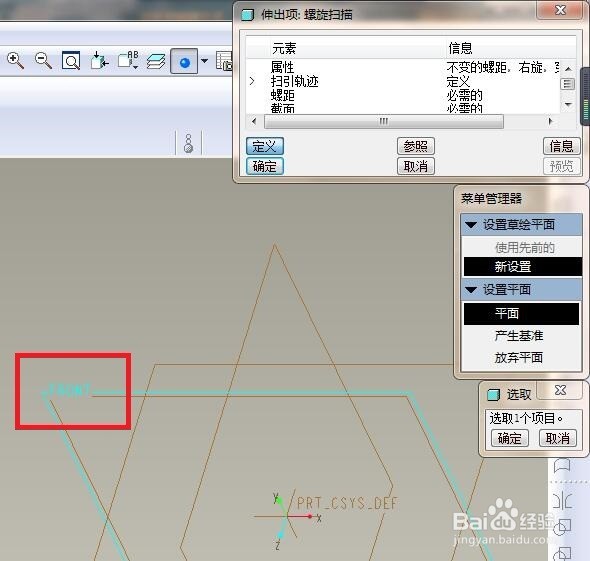

第二幅图：点击“FRONT面”，

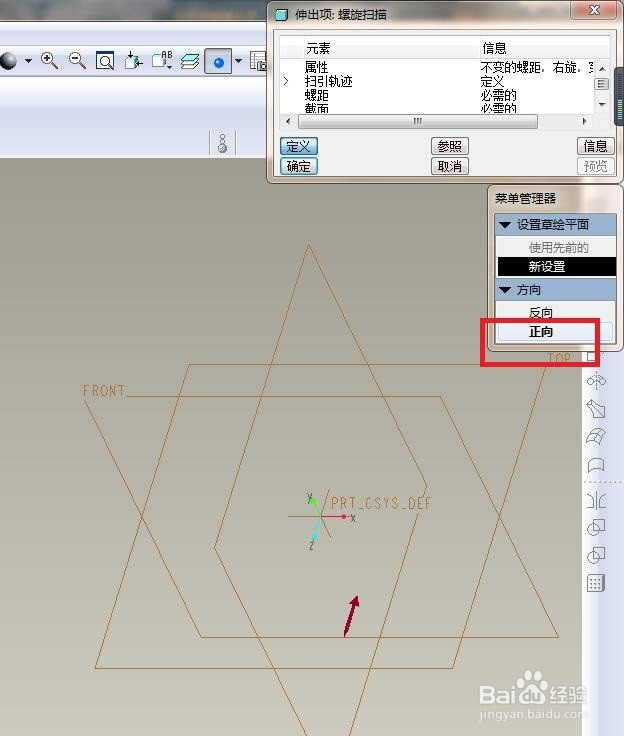

第三幅图：点击“正向”，

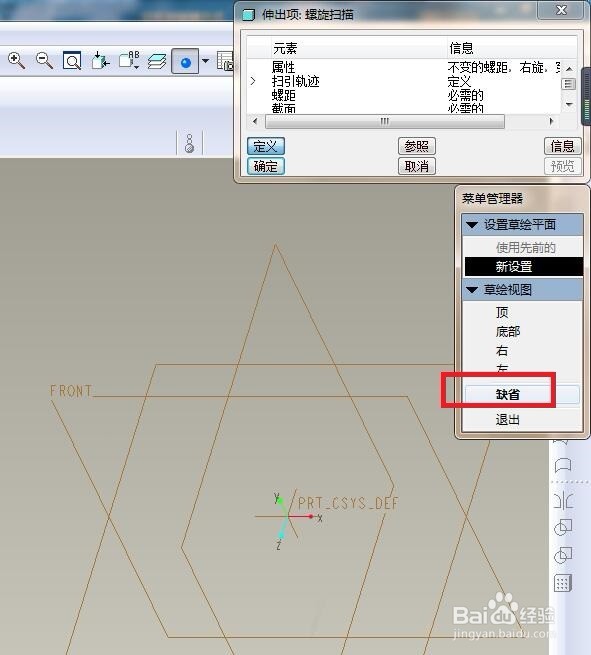

第四幅图：点击“缺省”。

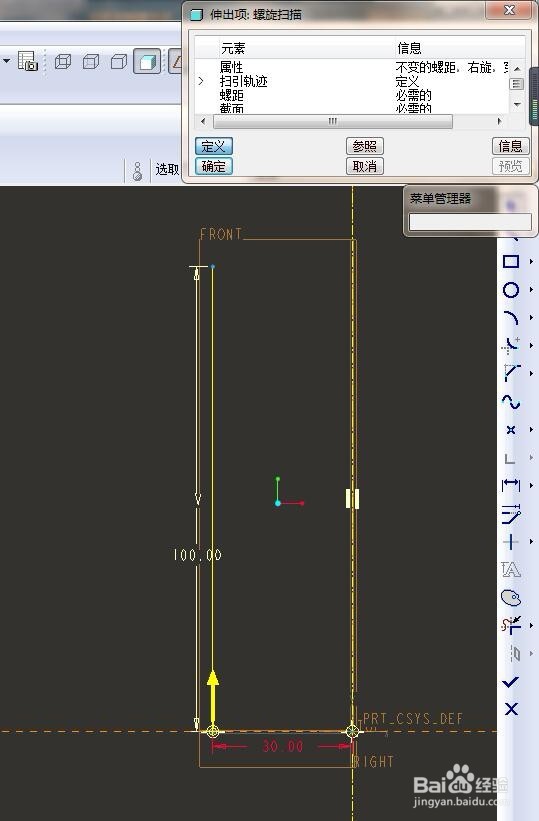

4、如下图所示，

进入到草绘环境，

这里是画扫描轨迹，

1、激活“廊喝中心线”命令，过坐标原点画纵向中心线，

2、激活“直线”命令，以横轴上任一点为起点向上画竖直线段，

3、激活“标注”命令，标注尺寸，轨迹线长度100，轨迹线距离中心线30，

4、点击“√”，完成并退出草绘。

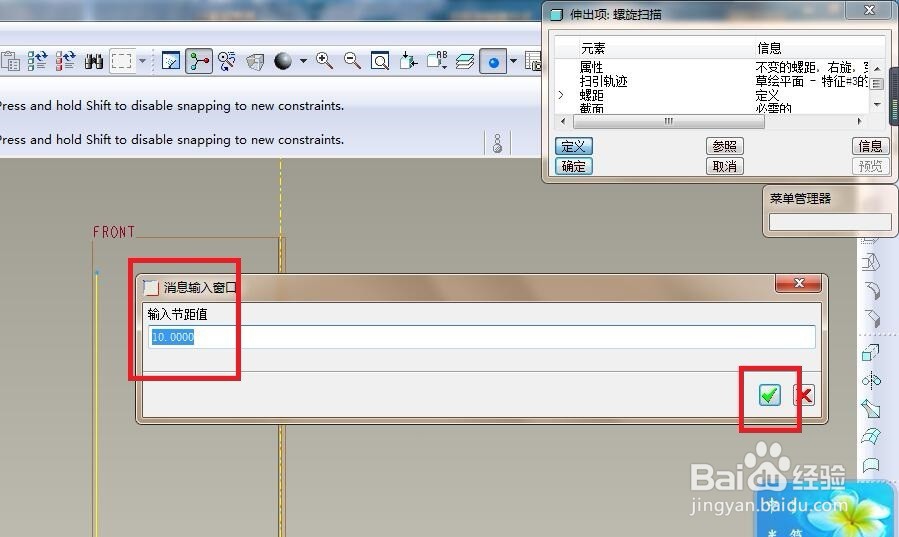

5、如下图所示，

软件中间出现一个“消息输入窗口”财佛，

笔者输入节距10，

点击窗口右下角的“√”。

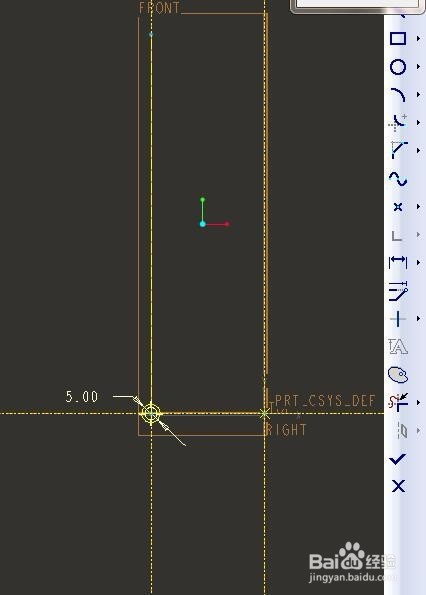

6、如下图所示，

又一次进入到草绘环境，

这里画扫描截面。

1、激活“圆”命令，以轨迹线起点为圆心画圆，

2、鼠标左键双击修改圆直径为5，

3、点击“√”，完成并退出草绘。

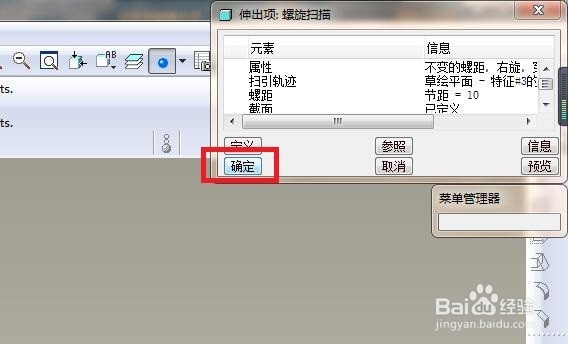

7、如下图所示，

点击“伸出项：螺旋扫描”对话框左下角的“确定”，

然后，弹簧就造好了。

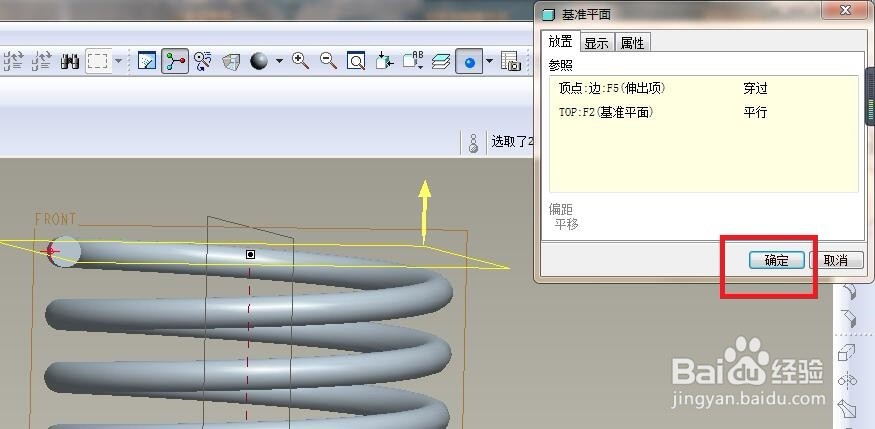

8、如下图所示，

创建一个基准面。

1、点击工具栏中的“基准平面”图标，

2、注意参照一栏的设置，照着下图来，

3、点击“确定”。

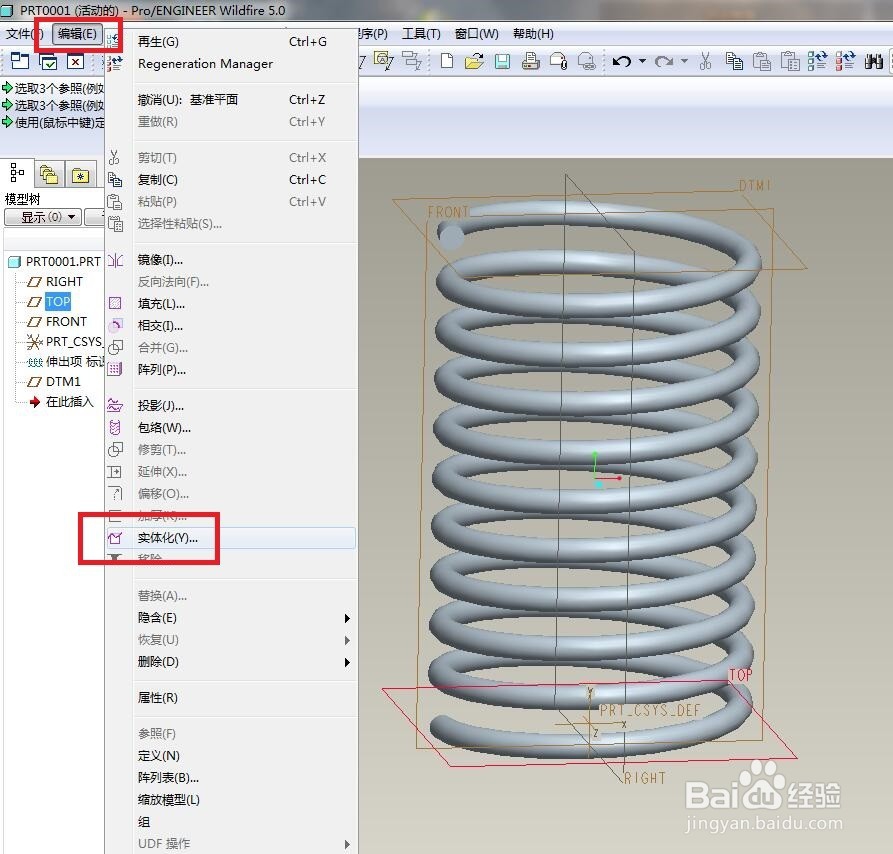

9、如下图所示，

1、鼠标左键选中“TOP面”，

2、点击标题栏中的“编辑”，

3、点击其展开的下拉菜单中的“实体化”。

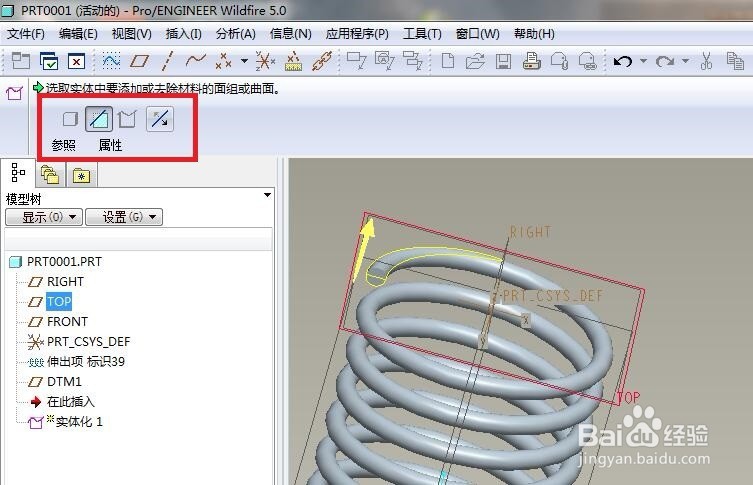

10、如下图所示，

见软件左上角，

点击“去除材料”图标，

看着预览效果，调整方向，

软件右上角点击“√”，完成并结束本次操作。

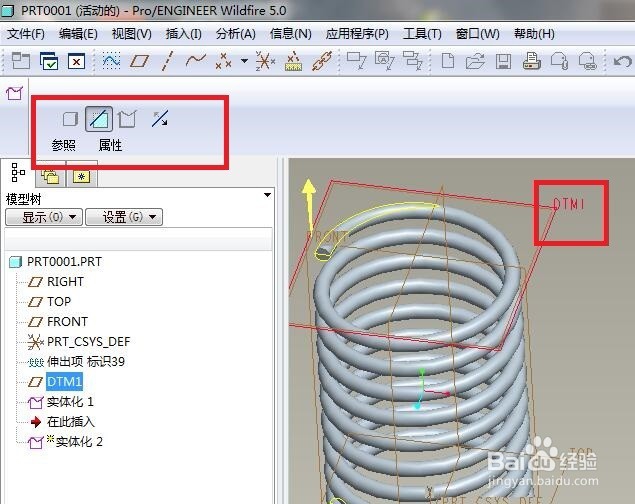

11、如下图所示，

重复第9、第10步操作，

将弹簧的另一头削平。

12、如下图所示，

将所有的基准全部隐藏，

调整视图方向，

一个两头削平的压缩弹簧模型就造好了，

是不是伐爱择很简单？？？

跟其他软件比起来，

好像没什么不同哦！！！！
