GLForeN600 传感器介绍

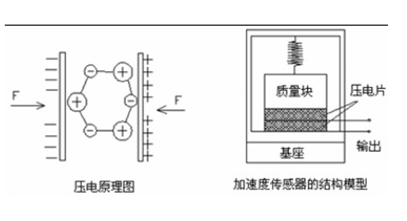

1、1. 压电式加速度传感器 某些晶体，在受到沿一定方向的外力作用时，其内部的晶格会发生变化，产生极化现象，同时在晶体的两个表面上产生了极性相反的电荷；当外力消除后，又恢复到原来的不带电状态；当作用力方向改变 时，所产生的电荷的极性 也随之改变；晶体受力所 产生的电荷量与外力的 大小成正比，此现象称为 压电效应。

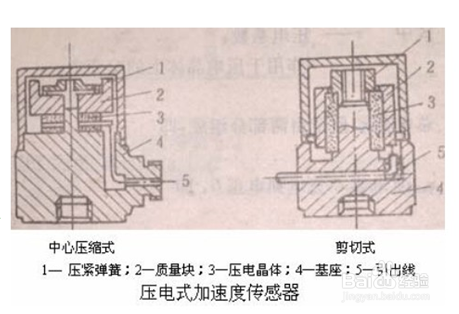

2、压电式加速度传感器， 就是根据压电晶体受力后会在其两个表面产生不同电荷的 压电效应来实现机电转换的。 压电式加速度传感器的构造如下图所示。

3、加速度传感器通过积分电路可测得速度，通过二次积分电路可测得位移。 压电式 加速度传感器 的优点是， 体积小 ，重量轻， 频率响应范围宽 . 适于测量高 频、犟峄烟锭冲击信号，例如齿轮、滚动轴承的振动测量，耐温、耐蚀性较好，不易 损坏，在实际测量中应用最广泛。 由于压电晶体产生的电荷量很小， 加速度传感 器需要配置电荷放大器， 因此造成内阻抗高、 电荷放大器前的连接电缆容易受到 外部电磁干扰。 现在， 许多加速度传感器把放大电路集成到传感器内，抗干扰能 力得到大幅度的提高。 压电式加速度传感器的频响特性范围，下限由电荷放大器 决定，上限由传感器的固有频率及安装谐振频率决定。 即 传感器与被测物体的接触及固定状况会大大影响高频测量的范围，其中钢螺栓联接固定方式的高频测量范围最高，可达 10000Hz，磁铁固定式为 2000Hz，手持式最低，仅数百 Hz。
