华为工厂熔接机无线数据采集系统技术方案

熔接机是光模块加工的重要设备，设备的运行状态、熔接过程中生成的数据，与光模娄壶狩匈块的产品质量有很强的相关性。熔接机有存贮器，能保存运行过程中生成的数据，由于熔接机存贮容量有限，当保存的信息达到一定的数量（老款熔接机最多可以保存2000条熔接数据，新款熔接机最多可以保存20000条熔接信息）后新的信息自动覆盖老的信息，而且信息查看不便，不能长期储存，出现异常也不能第一时间自动提醒。熔接机无线数据采集系统的建立，可以实现熔接机数据的自动实时在线提取和自动存储。

方案需求

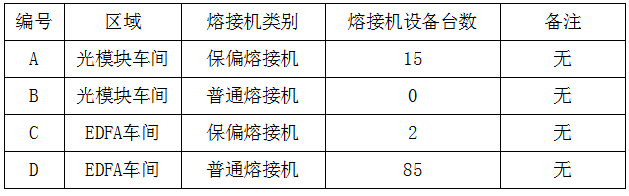

1、该熔接机无线数据采集系统，只针对工厂R2光电模块车间和EDFA车间的所有熔接机，具体数量如下：

2、方案需要预留硬件扩展功能，当有新熔接机增加时可以进行软件扩展和硬件扩展（华为可以自行进行配置），进行软件或者硬件扩展时新增加的硬件成本不在本项目的范畴，但是软件需要可以免费更新。

二、技术方案

1、信立/XL熔接机无线数据采集系统方案按照“华为熔接机数据采集系统硬件需求说明书”的要求进行设计。通讯接口转换和信息读取方案：为每一台光纤熔接机配置1台数据采集装置XL96EXD5，实现如下功能：1、通讯接口转换：通过USB接口和光纤熔接机联接：USB电缆一端为Mini USB接口，和光纤熔接机联接，另一端为标准的USB接口，和数据采集装置联接。

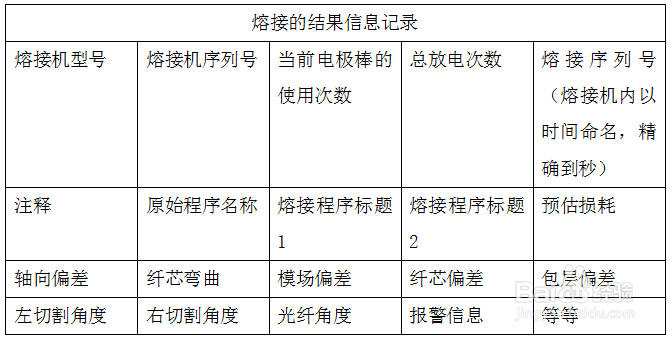

2、实时数据读取，协议转换、数据保存：实时读取熔接过程中生成、记录的数据，进行数据格式转换，并生成历史数据库。需要采集的数据，最终以华为确认为准。每次采集的数据包括：

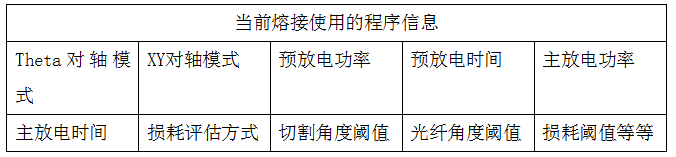

3、熔接机正在运行的程序信息：

4、数据读取周期：≥200毫秒，时间可设。

5、XL96数据采集装置，读取熔接生成的数据，以及当前使用的程序等等信息后，保存在自身的数据库内。采集装置是基于ARM的嵌入式平台，运行LINUX系统，内置数据库，配置足够的存贮容量，实时保存从熔接机读取的数据。

6、XL96保存读取熔接机数据的同时，通过以太网将数据转发给熔接机数据库服务器，以及其它系统。

7、选用XL96作为接口转换和数据读取装置，能更好的保证数据读取的连续性和安全性，更好的保证数据不丢失，网络更稳定。

三、通讯网络方案

1、通讯网络方案按简洁、稳定、可靠原则设计。XL96数据采集装置安装在光纤熔接机的工位上，确保光纤熔接机和采集装置之间的USB联接电缆长度控制在2米以内。

2、根据现场熔接机安装位置，每条产线上的每8至16台XL96数据采集装置接入1台以太网交湍恬擒舍换机。以太网交换机安装在产线上，以便数据采集装置和交换机之间的网线长度更短，通信更稳定，特别是安装更便捷。

3、交换机接入产线附近的局域网接口。熔接机数据服务器通过局域网，从XL96读取熔接过程产生的数据及相应的熔接程序信息。系统网络结构示意图：

四、熔接机数据服务器方案

1、在数据中心配置1台服务器，作为熔接机数据采集系统的数据库服务器，数据库服务器功能如下：运行WIN SEVER操作系统和MY SQL数据库软件。

2、安装1套XL.master应用软件，从XL96读取熔接机运行状态、熔接过程产生的数据，以及相应的运行程序（使用程序）信息，按定义（和华为相庙堠杼寺关工程师共同确定）的数据结构、存贮方式、地址分配等等，生成历史数据库。

3、通过局域网，和应用层软件系统交换数据。

4、采样周期：熔接机运行状态数据，熔接生成的数据记录，以及当前使用的程序信息，在≤5秒的时间内，就能保存在服务器的数据库。

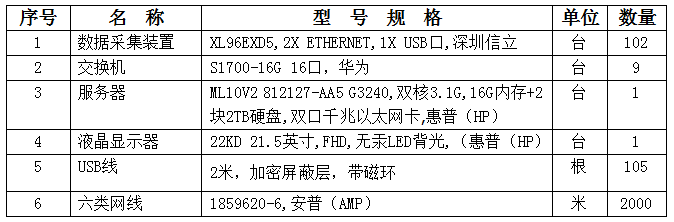

五、系统硬件配置

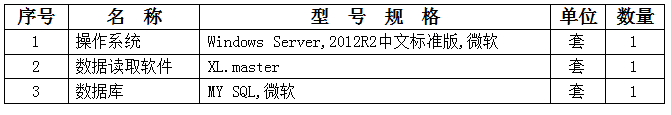

六、系统软件配置

七、服务

1、硬件安装：数据采集装置、交换机、服务器安装，网络电缆敷设等等。

2、采集装置和光纤熔接机通信调试；采集装置和服务器通信调试；服务器调试，在服务器上建立数据库列表，将采集的数据发送至服务器的指定位置。

3、配合应用层软件开发商/开发人员开发软件（包括提供数据存储的结构/地址、如何访问和读取数据以及其它一些必要的信息或者接口）。
