UG10.0练习三维建模六百八十七

1、如下图所示，

打开UG10.0软件，新建一空白的文件，

另存为：UG10.0练习三维建模六百八十七

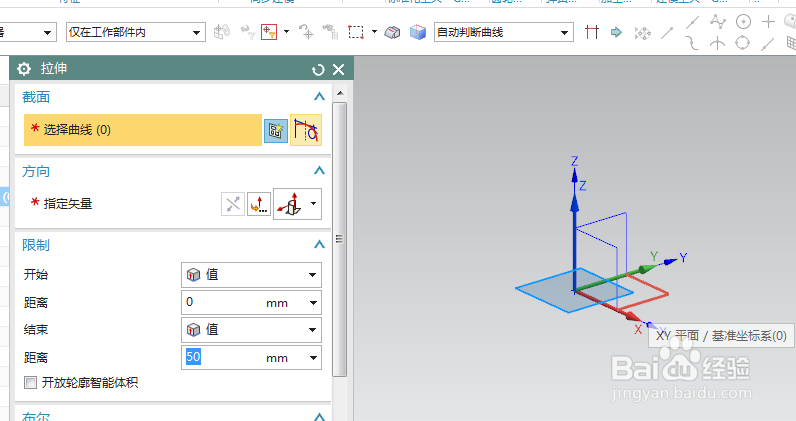

2、如下所示，

执行【拉伸——XY平面】，直接进入草图。

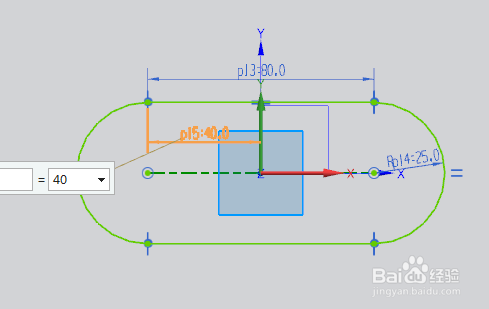

3、如下图所示，

激活轮廓命令，画一个封闭的U形环，

添加几何约束，两个圆弧等径，圆心都在横轴上，

双击修改尺寸：左边圆心距离纵轴40，两圆心距80，圆弧半径R25，

点击完成，退出草图。、

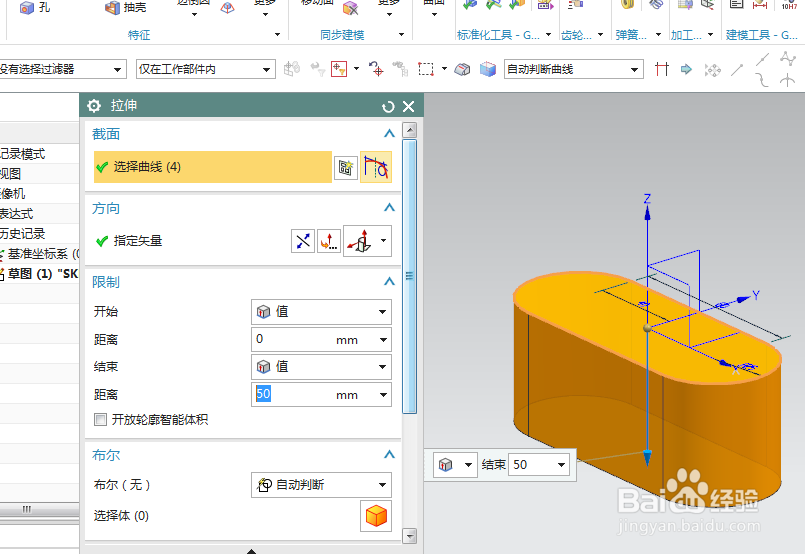

4、如下图所示缝缝帽，

设置限制：0开始，50结束，

调整方向，向下，

点击确定。

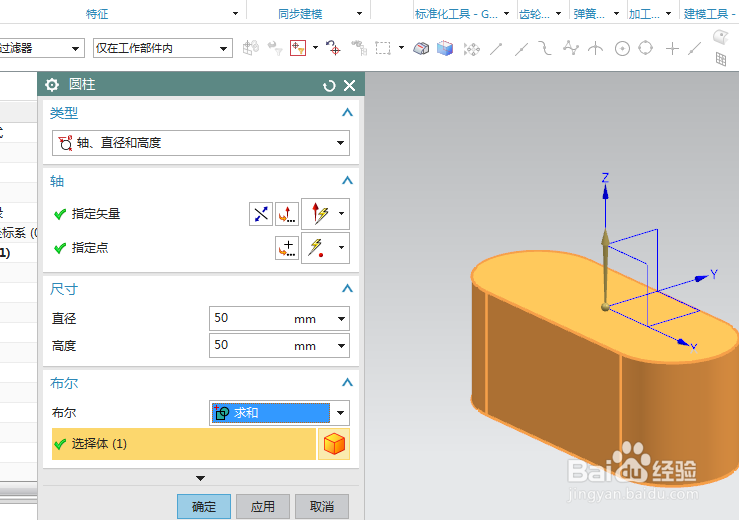

5、如下图所示，

执行【菜单——插入——设计特征——圆柱体】，

指定矢量Z轴，指定点：坐标原点，

设置尺寸：直径50，高度50，

布尔求和，点击确定。腊级

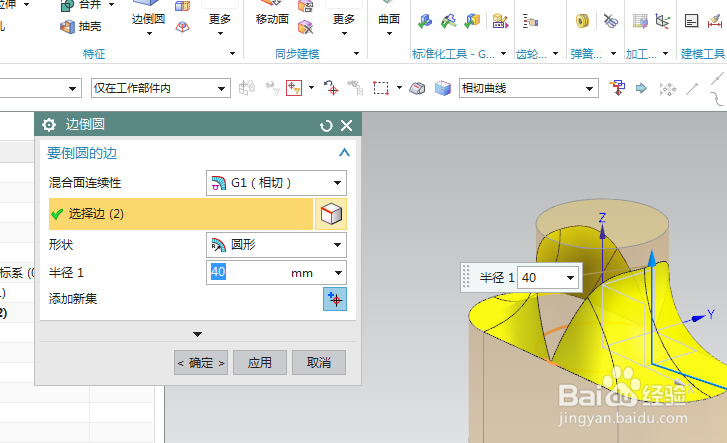

6、如下图所示，

点击工具栏中的边倒圆命令，

选择两个实体交线，设置半径为R40，

点击确定。

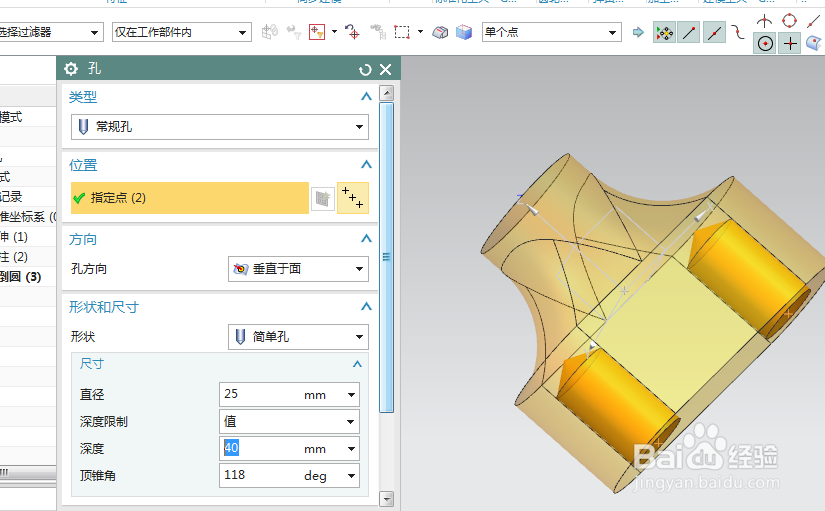

7、如下图所示，

点工具栏中的孔命令，

指定点：两个圆弧的圆心点，

设置形状为简单孔，直径25，深40，

顶锥角118，

点击确定。

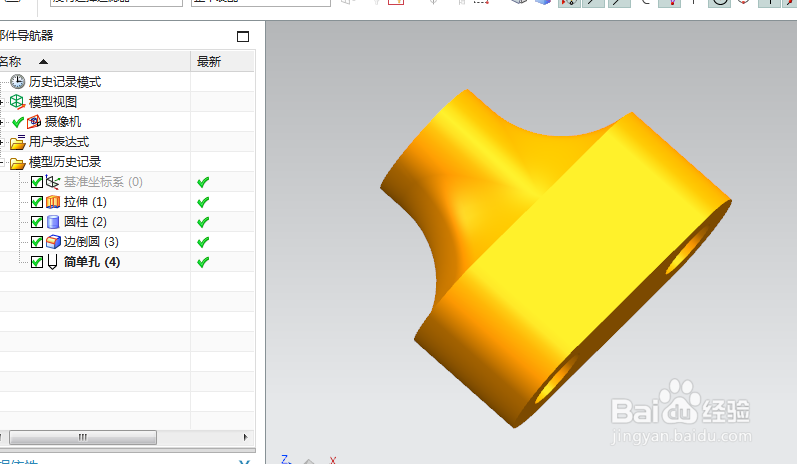

8、如下图所示，

隐藏基准坐标系，显示设置为着色，

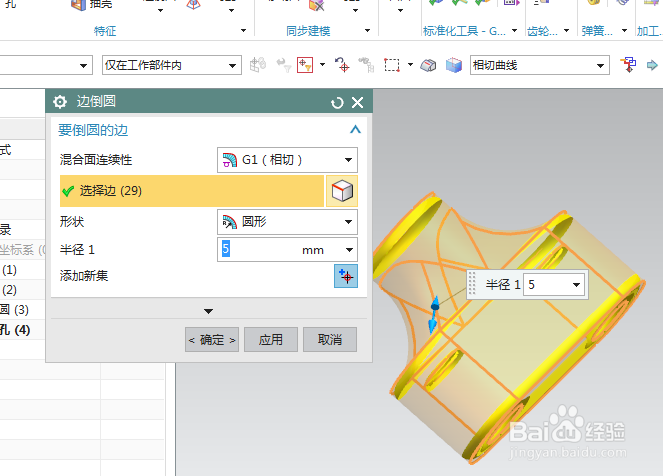

9、如下图所示，

点击工具栏铲材中的边倒圆命令，ctrl+A，选中所有的实体边线，

设置半径为R5，点击确定。
