使用cad绘制有贯穿管流的换热器图形符号

2025-05-26 04:24:43

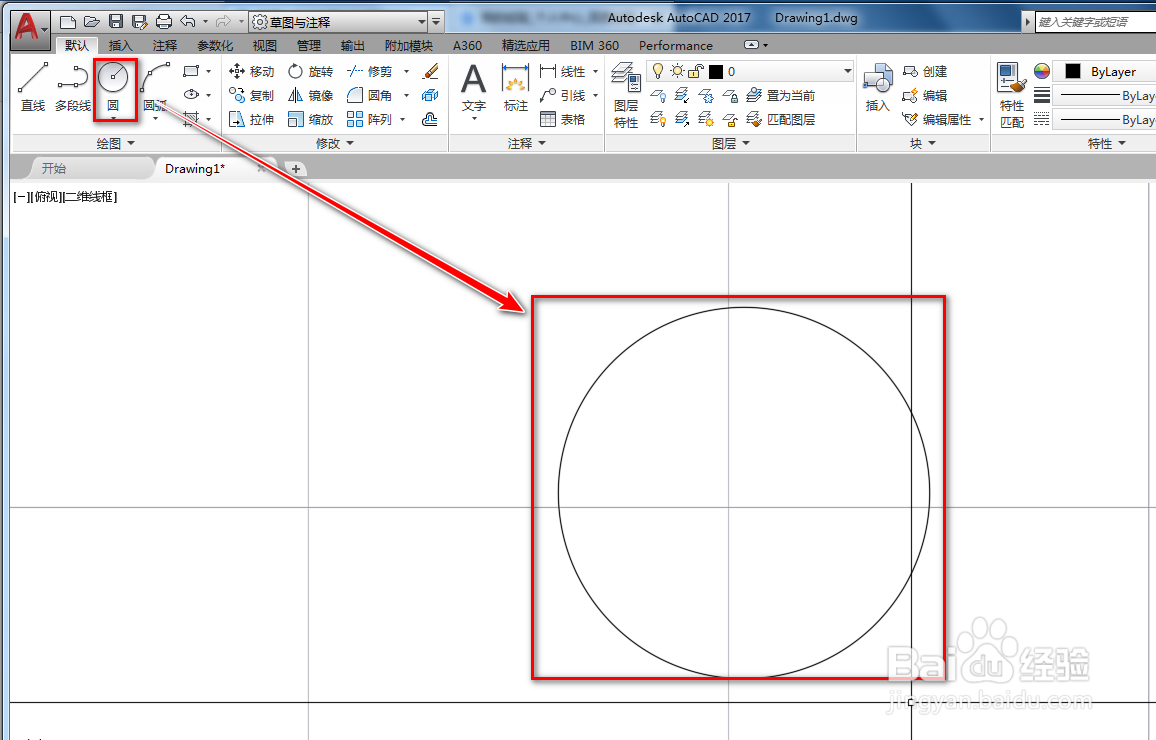

1、打开cad，使用圆工具在作图区绘制一个圆，如下图。

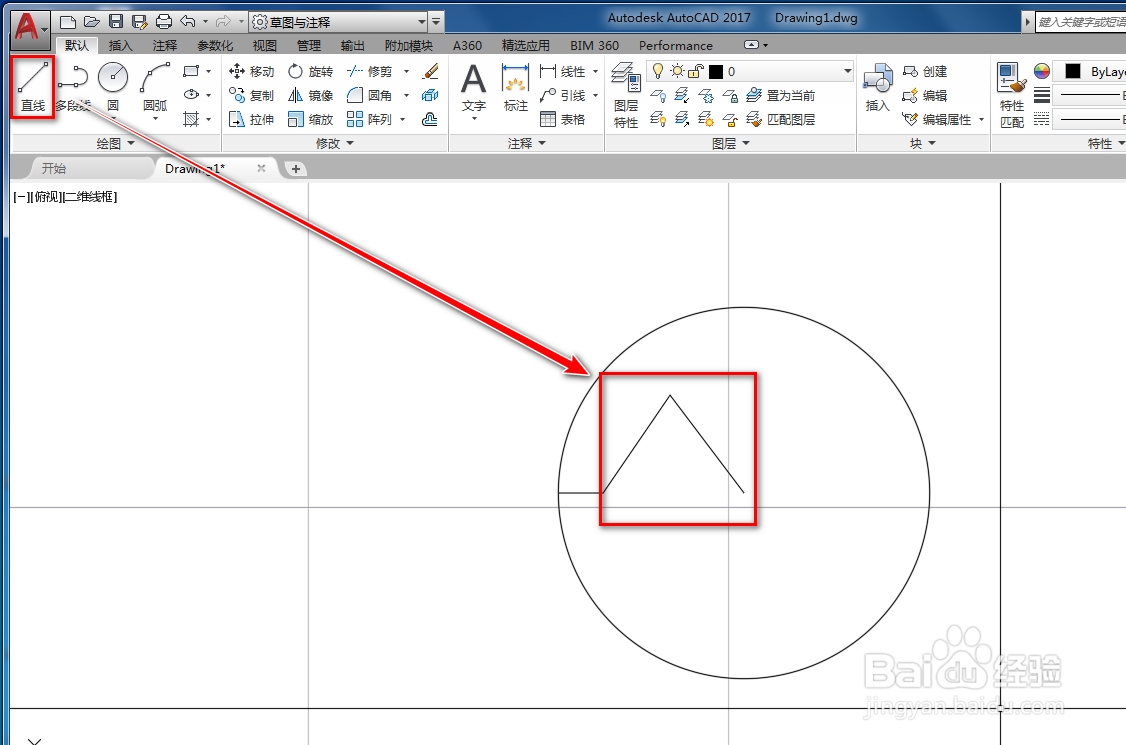

3、以横线的端点为起点绘制一条折线，这项的另一个端点在圆心位置，如下图。

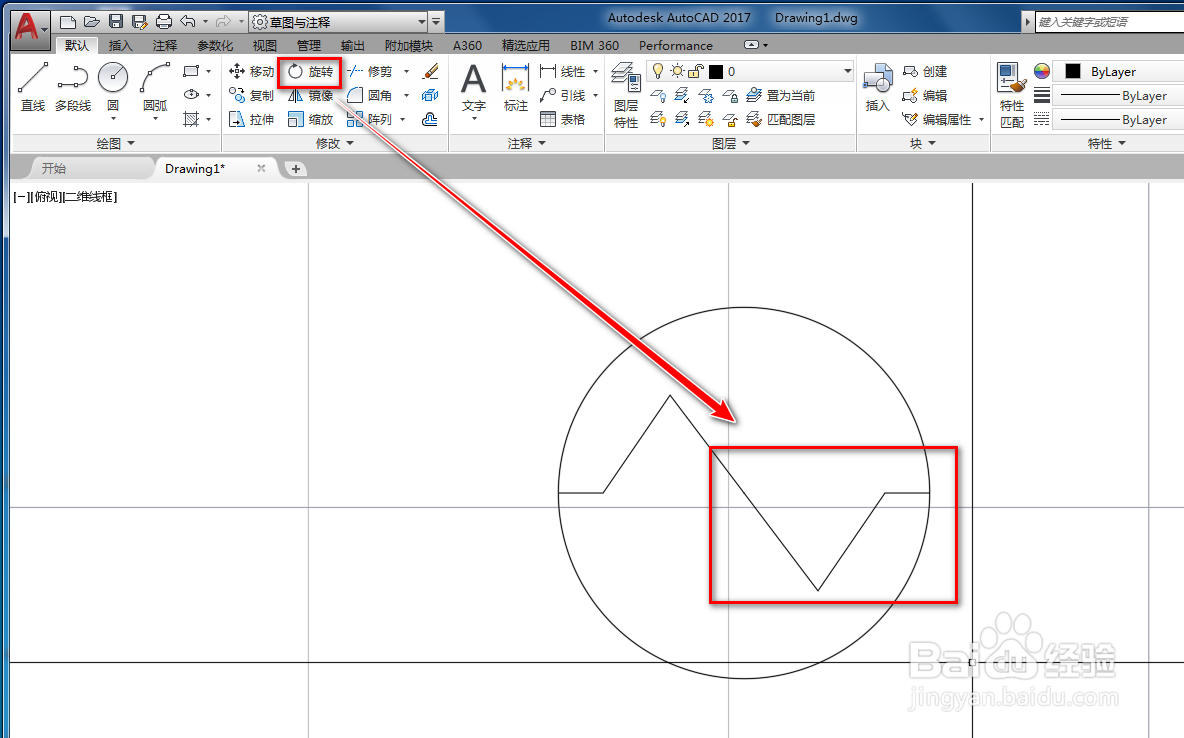

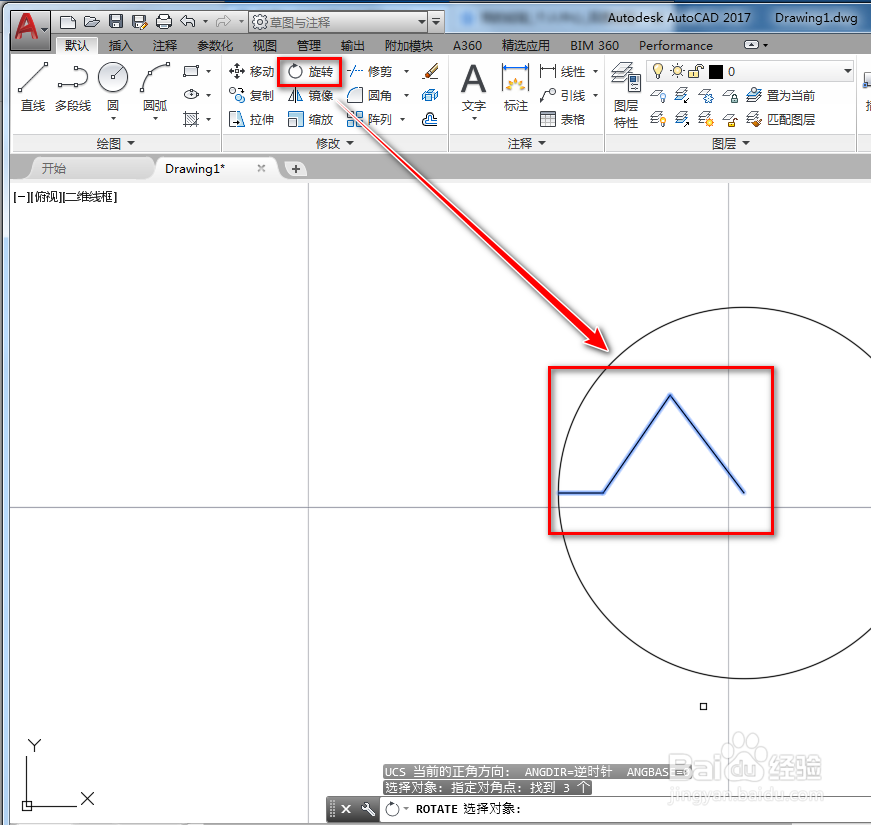

5、选择圆心为旋转的参考点，在命令行输入c，进行复制旋转，如下图。
