CAXA CAD电子图板——插入图符

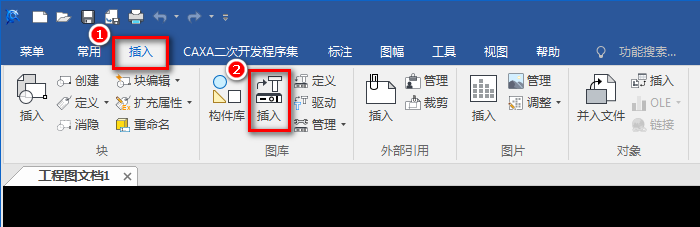

1、单击工具栏上的【插入】，然后单击【插入图符】。

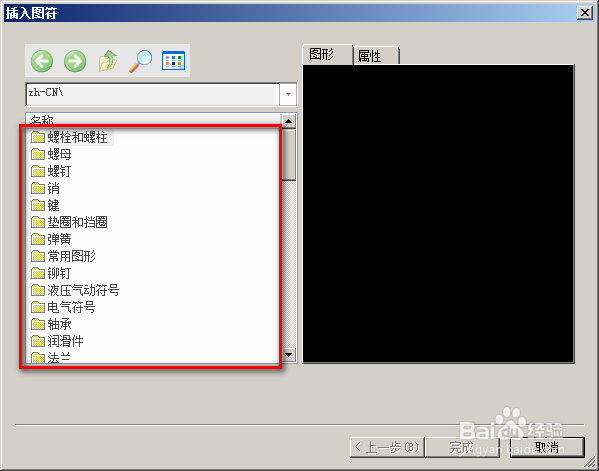

2、弹出【插入图符】对话框，比如要插入M16的螺栓。

在此界面下，双击【螺栓和螺柱】，然后再双击【六角头螺栓】。

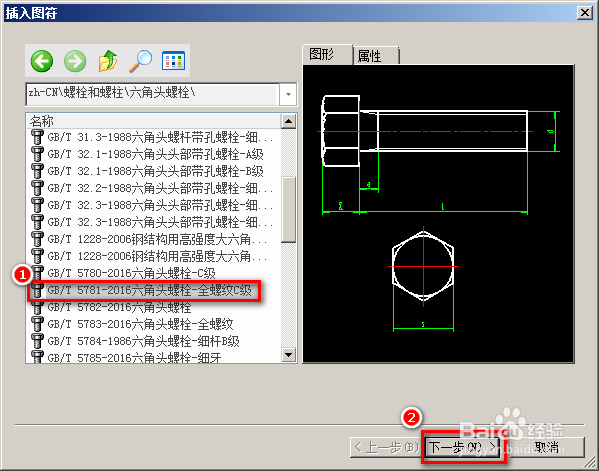

3、选择“GB/T5781-2016六角头螺栓”，单击【下一步】。

4、选择【尺寸规格】选M16螺栓，长度选定100mm，也可以自己修改尺寸。

【尺寸开关】可以在图中显示尺寸值或尺寸变量，此处选择“关”。

根据需要勾选视图，然后单击完成。

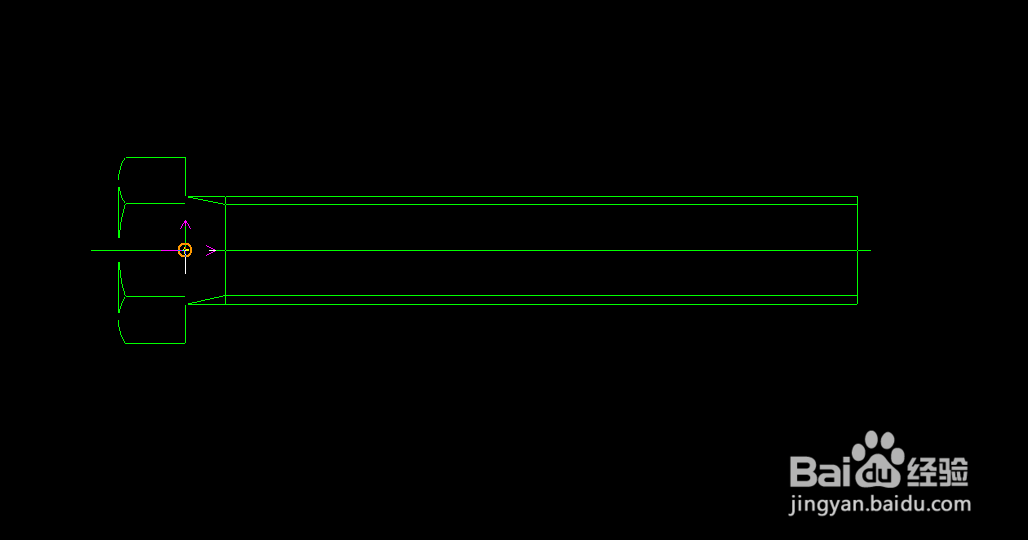

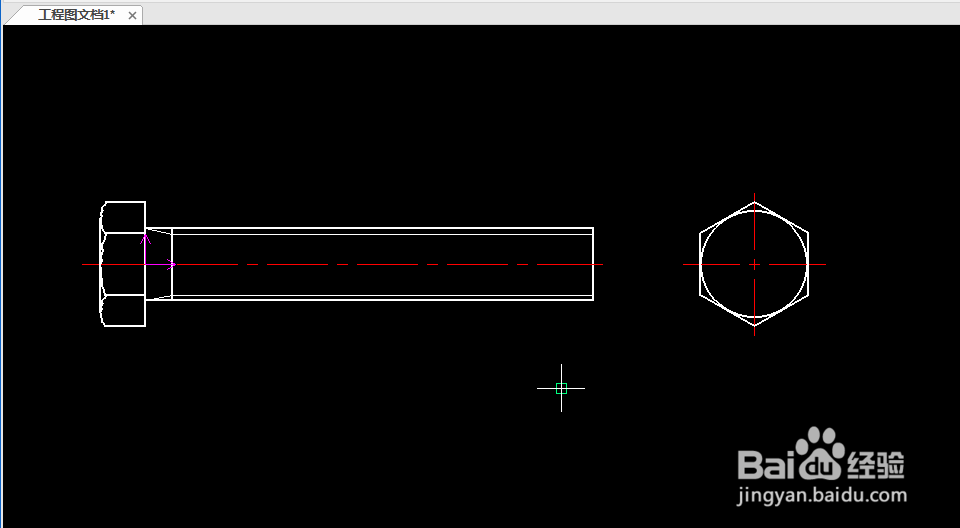

5、图中会出现以下图形，选定图符的定位点，右键确认，完成。
