汽车模复杂曲面分型面的创建技巧系列3

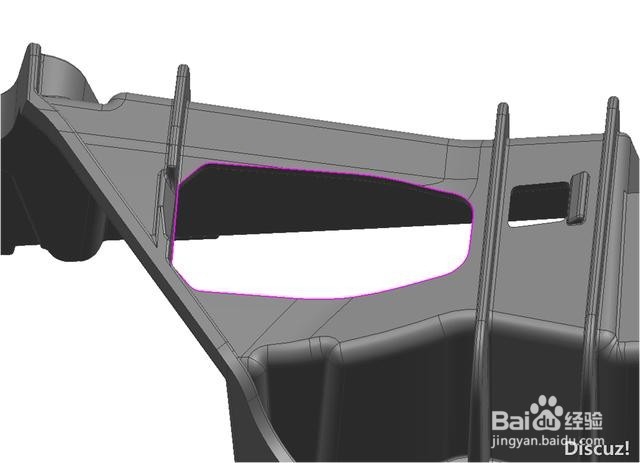

1、1.最近回帖的时候发现很多人对复合曲面补孔不是很理解，如下图孔所示

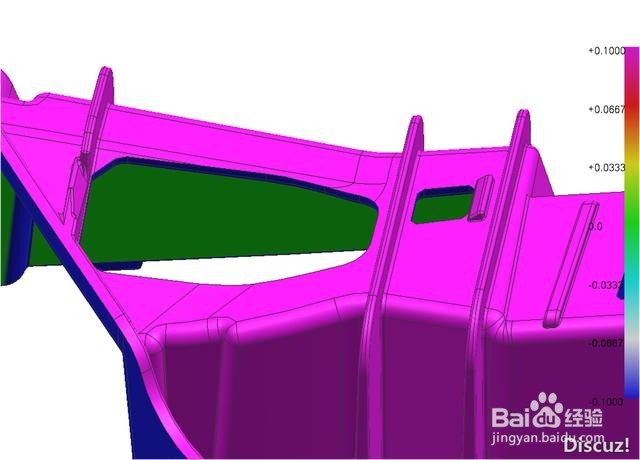

2、（1）首先利用斜率分析看看此孔是补后模还是前模，，通过斜率分析，粉红色面为前模部分，蓝色面为后模部分，产品此孔已有出模角度，补后模，与前模碰穿。

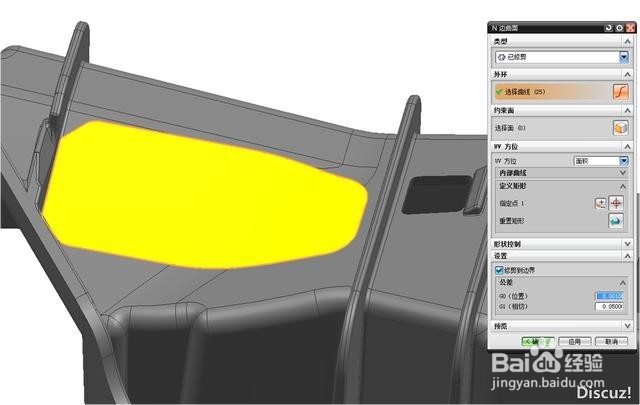

3、（2）方法1：利用嵊髭驰亘曲面工具条里面的“N边曲面”直接补孔，如下图所示，但“N边曲面”做出来的面与产品原始面不相切，一般此方法很少用。

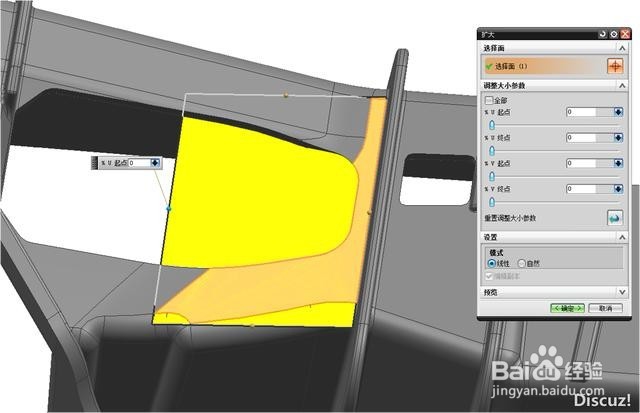

4、3）方法2：做曲线，通过曲线创建曲面。利用“扩大”命令将产品原始面扩大，如图所示

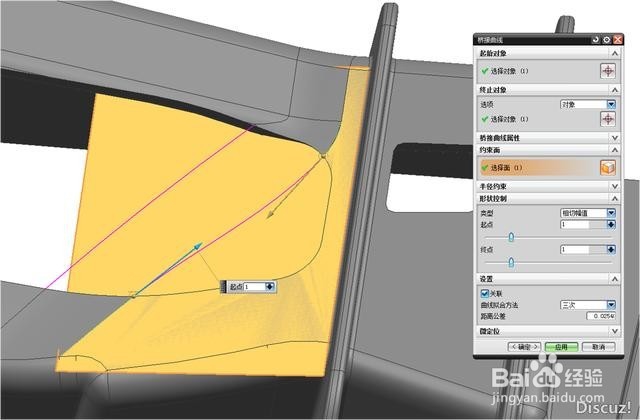

5、（4）利用“桥接曲线”命令做桥接曲线，并设置桥接的曲线与面约束，如图所示

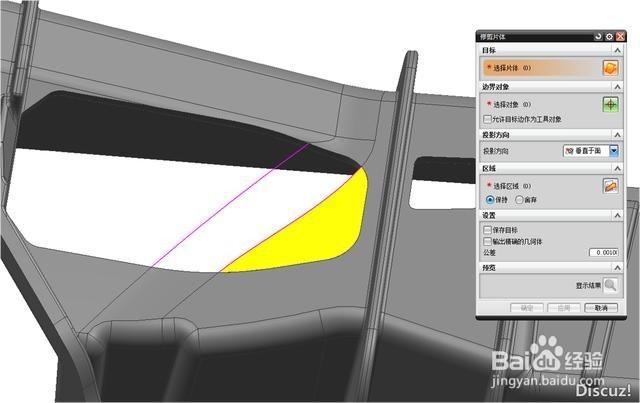

6、（5）利用“修剪片体”命令将扩大出来的面修剪，如图所示

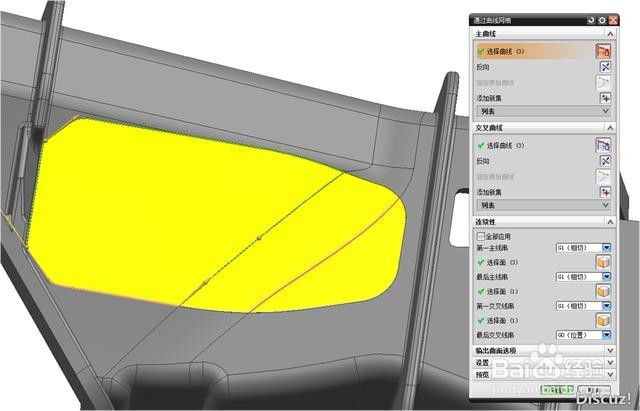

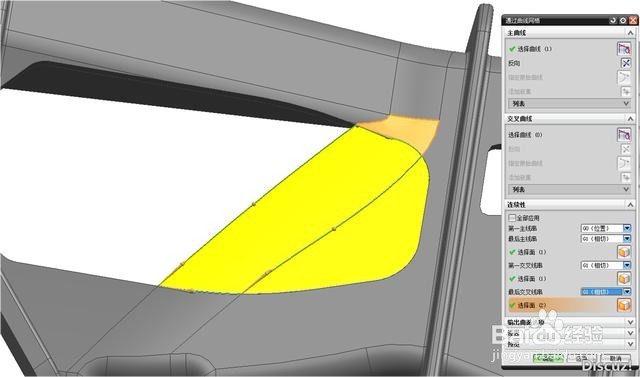

7、6）利用“通过曲线网格”命令创建分型面，并设置G1相切，如图所示

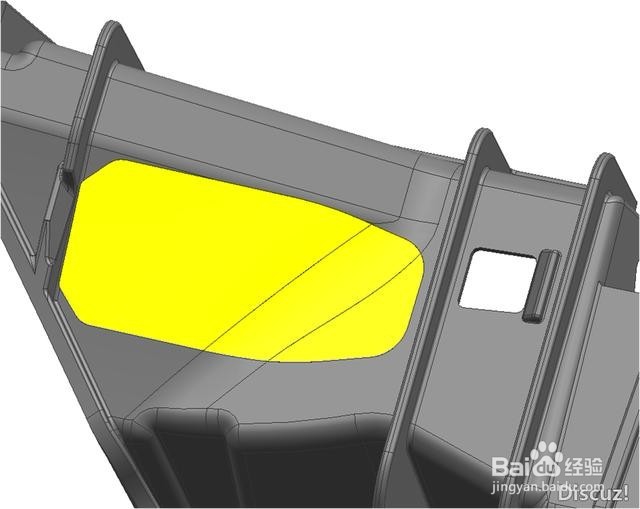

8、（7）利用同样的方法创建其余分型面，结果如图所示，将分型面缝合起来，完成复合曲面的补孔。
